傳動裝置（Power TransmissionApparatus）又稱萬向傳動裝置，由萬向節、軸管體、伸縮套、中間支撐等四部分構成，是重型汽車的重要組成部件之一，是前置后驅車輛動力傳遞的核心。傳動裝置能夠傳遞重型汽車上任何一定軸線相交但相對位置經常變化的轉軸間動力。傳動裝置分別與變速器動力輸出法蘭、驅動橋動力輸入法蘭相連。在車輛遇到顛簸路段產生沖擊的過程中，驅動輪和驅動軸將會跳動，相對位置發生變化。傳動裝置能夠調節消耗此類不利跳動，確保動力平穩傳遞。

     （一）萬向節構造與工作原理

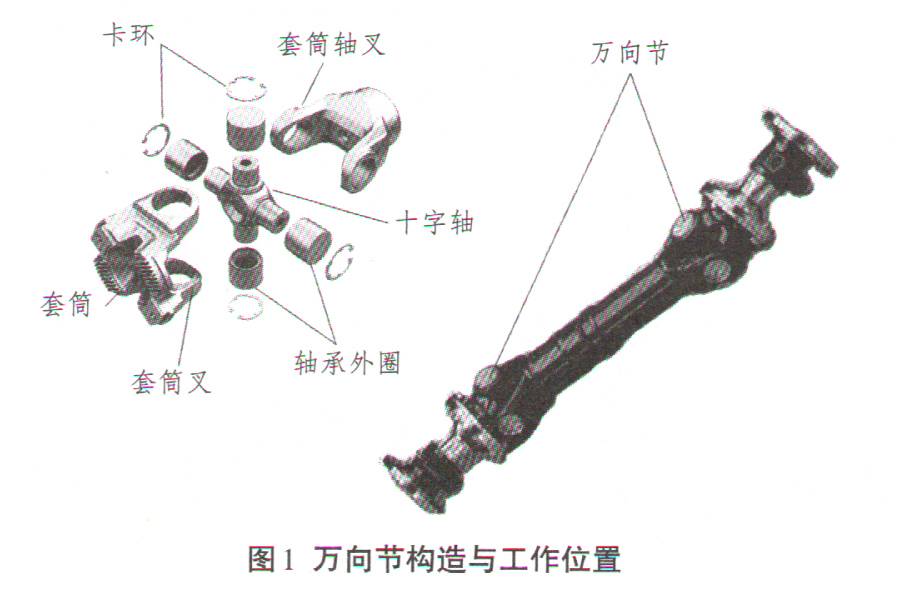

      萬向節（Universal Joint）即萬向接頭，是實現變角度動力傳遞的機件，用于需要改變傳動軸線方向的位置，是汽車驅動系統的萬向傳動裝置的“關節”部件，其在實現角度變化的同時傳遞扭矩，具備結構簡單、低幅磨碎少、傳遞效率高等特點。其構造如圖1所示，分別為：十字軸、套筒、套筒叉、軸承外圈、卡環、傳動軸叉。

    其工作原理為：萬向節叉上的孔分別套在十字軸的四個軸頸上，當主動叉轉動時，從動叉跟隨轉動，與此同時繞十字軸中心在任意方向擺動。為了減小摩擦損失、提高傳動效率，在十字軸頸與萬向節叉孔之間裝有滾針和套筒，采用滾針軸承設計。用帶有鎖片的螺釘和蓋，將套筒固定在萬向節叉上，進行軸向定位。為了減少摩擦，需要對軸承進行潤滑，所以十字軸內鉆有潤滑油道，且同注脂嘴、安全閥連接。為避免潤滑脂溢出及灰塵進入，十字軸軸頸內端套有裝有毛氈（橡膠）油封的金屬殼。由于萬向節傳遞速度存在不等速性，因此需要成對使用，相互抵消，盡可能實現等速傳遞。

     （二）軸管體構造與工作原理

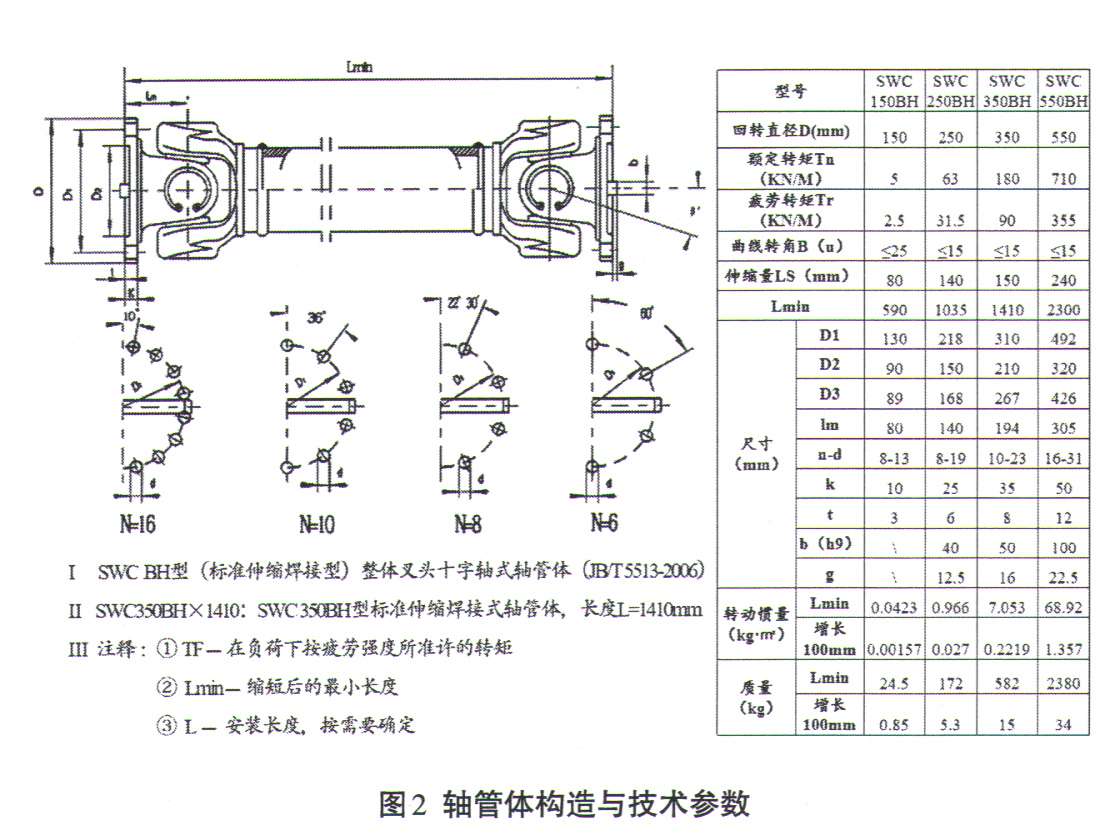

    軸管體（Axle Tube Body）俗稱傳動軸管，是傳動裝置的主要傳力部件，是動力長距離傳遞的保證。為了避免高速旋轉狀態下因離心力作用發生劇烈震動、提高軸管體共振轉速值、減輕質量實現輕量化，軸管體構造為：空心狀設計，現在主要使用30CR合金結構鋼鑄造而成，具體參數如圖2所示。超重型汽車傳動軸管采用無縫鋼管，在轉向驅動橋、斷開式驅動橋中傳動軸管一般為實心鑄造。

    其工作原理為：軸管體一般用來連接變速器（分動器）和驅動橋，若驅動橋為斷開式，則連接差速器和驅動輪。在高速運轉時，軸管體受到強大離心力而出現劇烈震動。傳動軸管使用頻繁發生彎曲等問題后，會破壞動平衡、造成臨界轉速降低。進而使得軸管與整車共振，振幅較大、震動劇烈，嚴重時則會造成傳動軸管折斷。因此在設計傳動軸管時，需要更好的扭轉剛度與撓度，以及更高的安全臨界轉速。
