打開電源總開關，并將點火開關置于ON檔，儀表臺正常點亮，此時打開空調開關，空調控制面板不亮（圖49）。

2．故障原因

    導致該故障的可能原因有：自動空調5A熔絲熔斷；空調暖風25A熔絲熔斷；空調暖風繼電器損壞；ON檔繼電器5損壞；空調控制器本體故障。

3．診斷流程

    （1）將點火開關置于ON檔，如果儀表臺不點亮，且空調不工作，則應排查點火開關故障。

    （2）如果是VECU供電故障導致空調不工作，則應排查VECU系統(tǒng)供電故障。

    （3）檢查自動空調熔絲（5A）及線束（線號0415）是否正常；檢查空調暖風熔絲（25A）及線束（線號6200）是否正常；檢查點火開關ON檔繼電器5，可通過換件法進行驗證；檢查空調暖風繼電器，可通過換件法進行驗證；檢查點火開關ON檔繼電器5涉及到的2個線圈端和2個觸點端的供電線和接地線是否正常（包括線圈供電線0313、線圈接地線0103、觸點供電線0240，觸點下端線0415）；檢查空調暖風繼電器涉及到的2個線圈端和2個觸點端的供電線和接地線是否正常（包括線圈供電線6801、線圈接地線0162，觸點供電線6200、觸點下端線6201）。如果上述檢查均正常，打開空調開關，空調面板仍不能點亮，則應更換空調控制器。需要特別注意的是：如果存在熔絲熔斷現(xiàn)象，在更換熔絲之前，必須查明熔絲熔斷的根本原因。

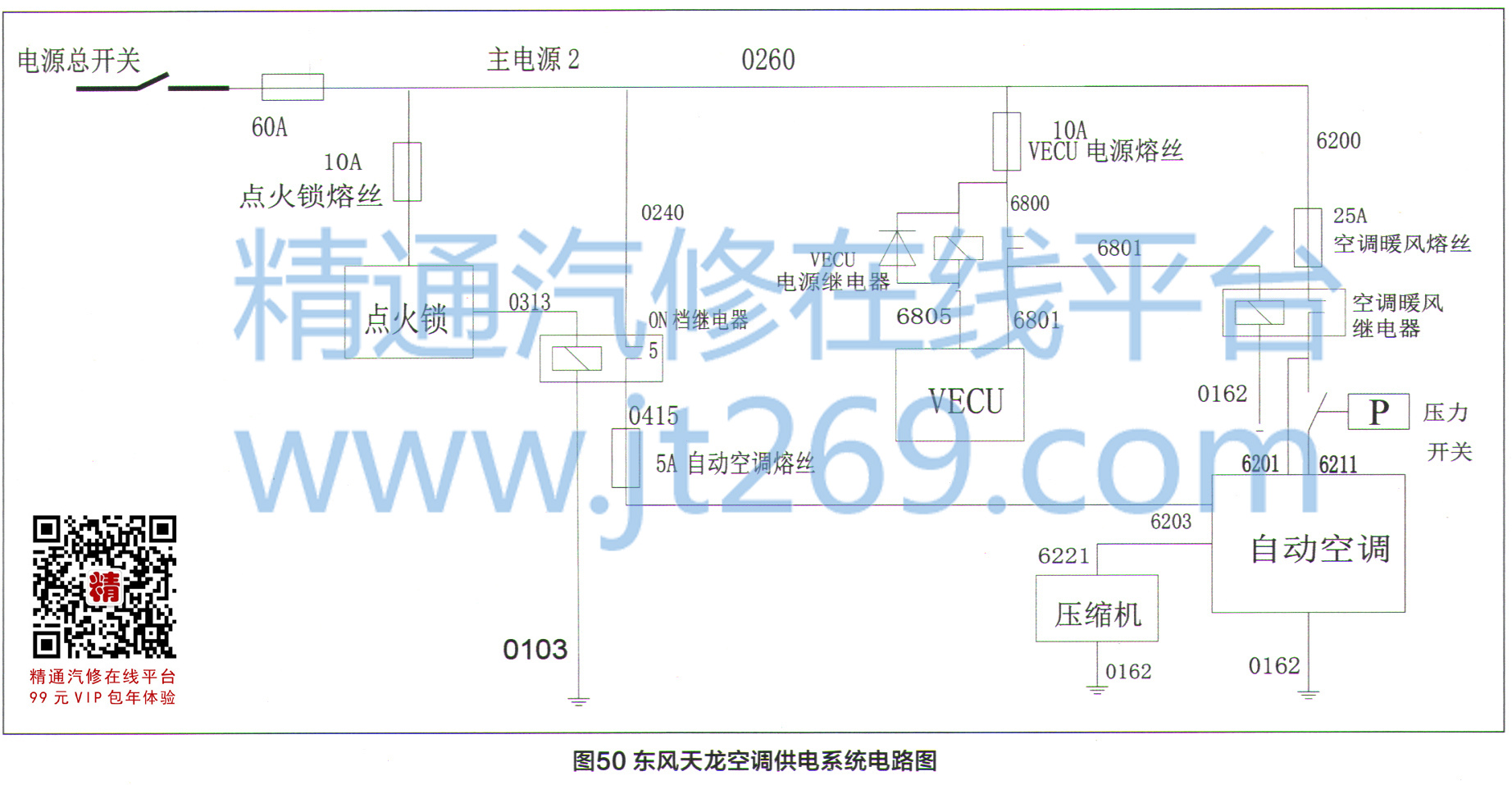

    空調供電系統(tǒng)電路圖如圖50所示。
