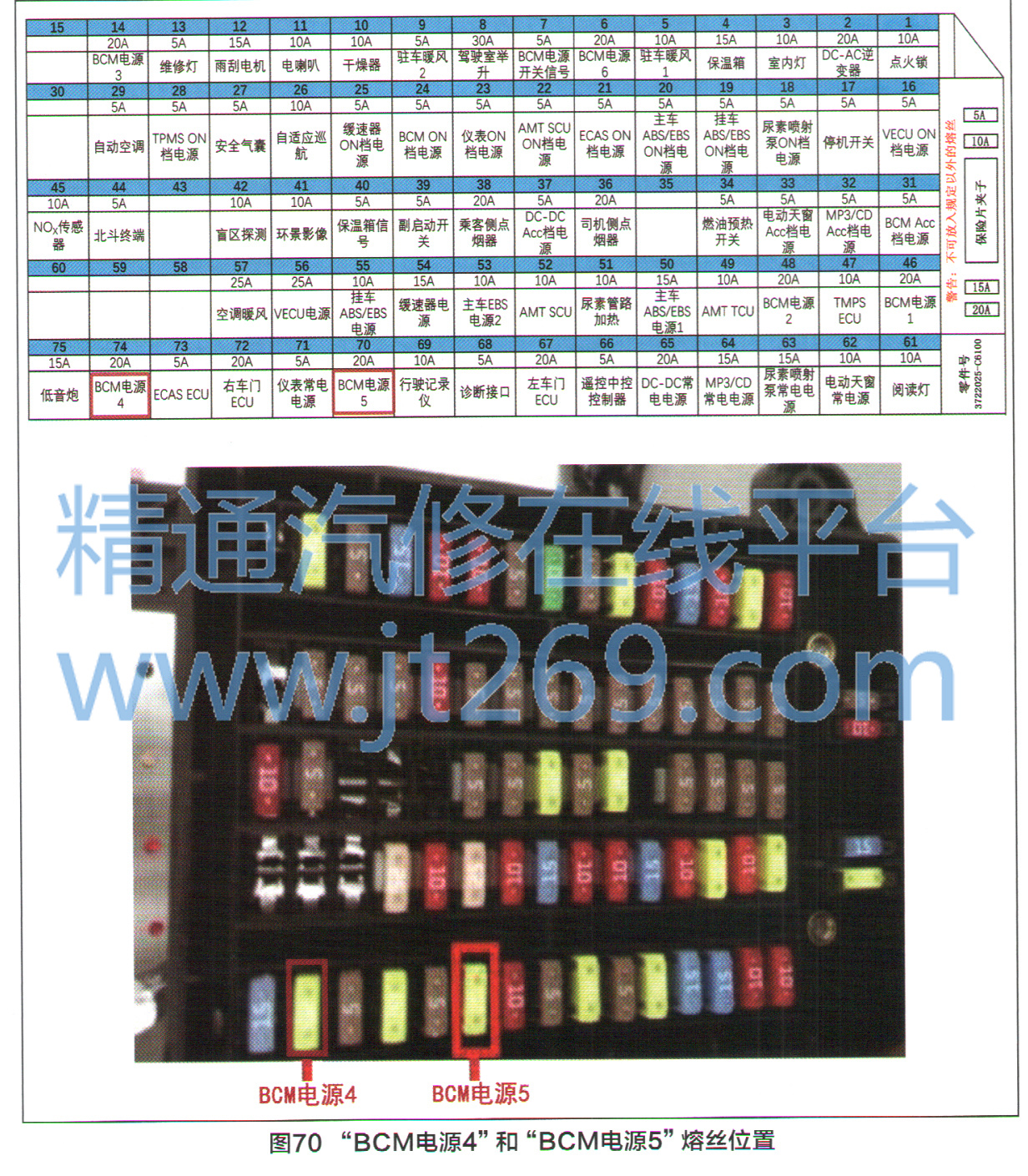

當“BCM電源4”熔絲（圖70）存在問題，可能會引發以下6個故障：

    （1)輪間差速電磁閥或線路故障；

    （2）主車倒車燈或線路故障；

    （3）主車制動燈或線路故障；

    （4）左后轉向燈或線路故障；

    （5）右后轉向燈或線路故障；

    （6）近光燈或線路故障。

2．故障原因

    "BCM電源4”熔絲控制的設備有：輪間差速電磁閥、掛車位置燈、近光燈、主車倒車燈、主車制動燈、左后轉向燈、右后轉向燈、軸間差速電磁閥、前閱讀燈、電調模塊。

      "BCM電源4"熔絲斷路時，儀表臺上會顯示“輪間差速電磁閥或線路故障”，以及各種燈光（主車倒車燈、主車制動燈、左后轉向燈、右后轉向燈等）故障。導致該故障的可能原因有："BCM電源4"熔絲斷路、執行器線路故障、執行器本身損壞。

3．診斷流程

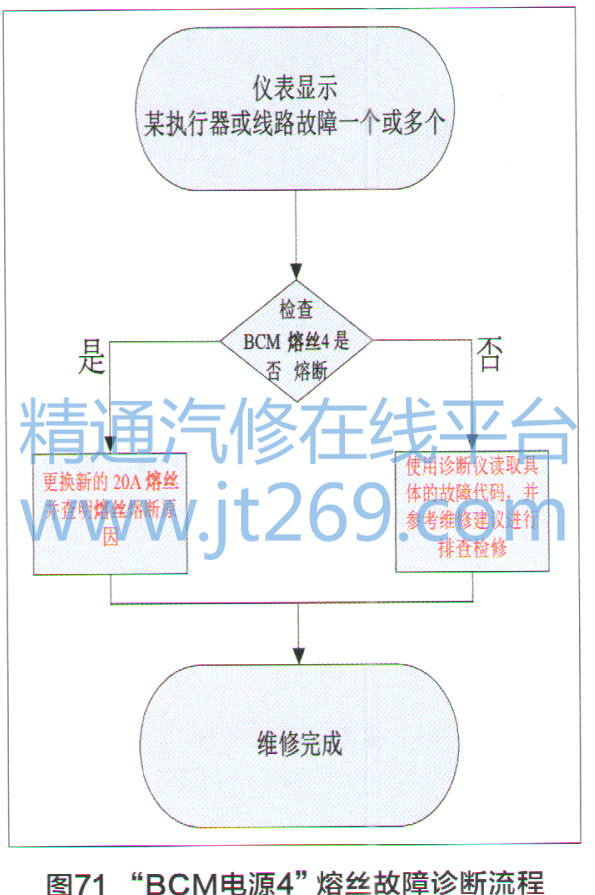

      "BCM電源4”熔絲出現故障時，應按照圖71所示流程進行排查。

    （1）檢查“BCM電源4"熔絲（20A）。測量BCM端線號7503（圖72）的電壓是否正常，若電壓正常，則是執行器線路或執行器本身存在故障，按照診斷流程（2）進行排查。若"BCM電源4”熔絲熔斷，則更換同型號新的熔絲，并操作有故障的執行器開關，若故障消除，則維修完成。若更換新的熔絲后，再次熔斷，說明掛車位置燈、近光燈、主車倒車燈、主車制動燈、左后轉向燈、右后轉向燈、輪間差速電磁閥、車由間差速電磁閥、電調大燈、閱讀燈中的某一路存在短路情況，導致電流過大而熔斷熔絲，此時應依次排查各執行器及線路的短路點，具體方法可參照診斷流程（2）進行排查。



    （2）使用PC診斷儀讀取具體的故障碼，并按照維修建議進行排查檢修。
