診斷思路：



1、問詢客戶維修記錄：右后側事故，更換拆車件（尾門總成及左右撐桿）。

2、診斷儀檢測報：

B150600 右側電撐桿過電流-當前

根據故障代碼進行維修，因該車相關部件為拆車件，對比TIS零件圖號一致。AB互換右撐桿，故障依舊，測量撐桿相關線路與正常車一致。

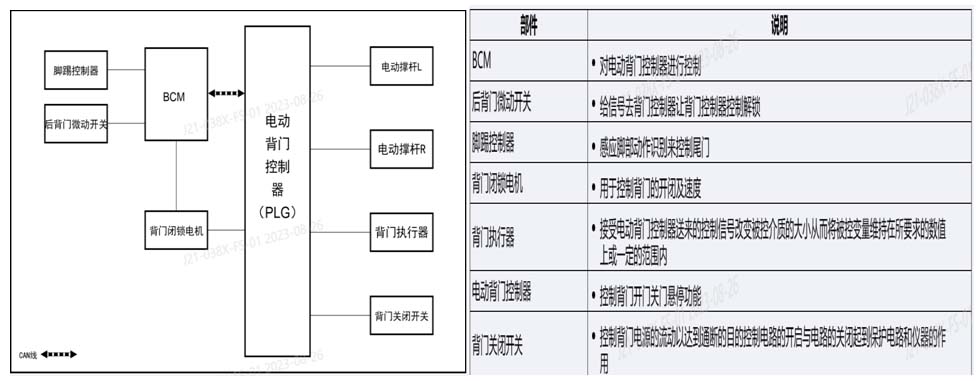

查找維修手冊，背門執行電機控制背門的開閉與速度，AB互換背門執行電機，故障依舊。

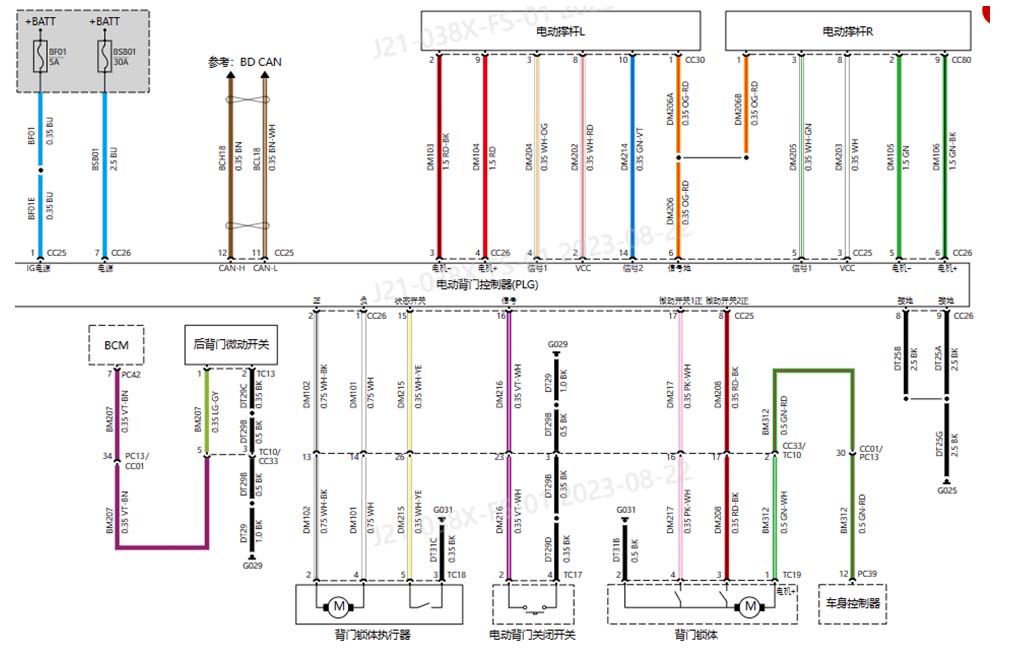

3、 根據背門控制原理圖，檢查電動背門控制器(原車），因該車故障只是開關速度異常，能夠判斷電源•搭鐵•CAN網絡正常。電動背門控制器(原車）內部控制存在問題？與M5EV試駕車ABA互換電動背門控制器，故障隨之轉移且故障代碼一致。

4、更換電動背門控制器，故障解決。

案例總結：維修履歷只能做重點檢查部分，不能忽略其他相關部件檢測，維修診斷時多參照維修手冊及電路圖等資料，才能快速準確的找到故障點，加快維修時效。
