2．前機艙蓋觸點的功用
新寶來的前機艙蓋觸點是用于汽車在被遙控鎖車后，前機艙蓋被非法開啟時的警報裝置，在被開啟后，前蓋觸點被觸發，安裝在流水槽內的警報喇叭將會響起，汽車的雙閃燈形如閃爍。

檢測方法：關緊四門和后行李廂，打開前蓋，用手按住前蓋觸點開關后，用遙控鑰匙鎖
車，大約僅過30s之后，抬起按住的前蓋觸點開關的手，此時警報響起，H2、H7是執行器，受J519控制，當駕駛員按下喇叭按鈕，J519的T73/29就接收到接地信號，J519就控制喇叭工作，如圖2-230、圖2-231所示。

    （1）雨刮器電路（如圖2-232所示）

    雨刮器工作電路走如下。
    高速擋：蓄電池＋→30線→D （ 30-15 ） →SC6 10A→地址碼298→15號正電→E22 （ T8d/8-
T8d/6）→J519（T73a/53-T73/71）→V（T4e/1-T4e/4）→接地。
    低速擋：蓄電池-→30線→D （30-15） →SC6 10A→地址碼298→15號正電→E22 （T8d/3-T8d/1）→J519（T73a/27-T73/69）→V（T4e/2-T4e/4）→接地。
    間隙擋：蓄電池-→30線→D （30-15） →SC6 10A→地址碼298→15號正電→E22 （T8d/8-T8d/7）→E38（T6c/5-T6c/6）→J519（T73a/62-T73a/32）→V（T4e/3-T4e/4）→接地。
    J519的電源電路：蓄電池＋→30線→X線→J519→接地。

    （2）危險警報燈開關

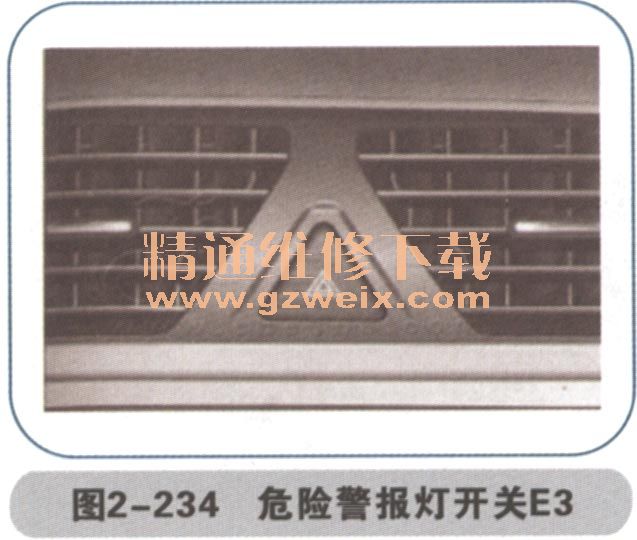

危險警報燈開關E3，當按下危險警報燈開關時，開關觸點閉合，給J519 T73/28一個接地的低電平信號。J519接收到此信號后，去控制報警閃爍裝置指示燈K6閃爍，并控制左右轉向燈同時工作和一邊左右轉向指示燈工作，如圖2-233、圖2-234所示。

轉向信號燈開關
右轉彎：沿箭頭①的方向?qū)⒉倏v桿上撥到頭，右側轉向信號燈隨即閃亮，同時，右側轉向信號指示燈開始閃亮。
左轉彎：沿箭頭②的方向?qū)⒉倏v桿下?lián)艿降祝�右�?cè)轉向信號燈隨即閃亮，同時，左側轉向信號指示燈開始閃亮。如圖2-235所示。

   （3）天窗電路圖

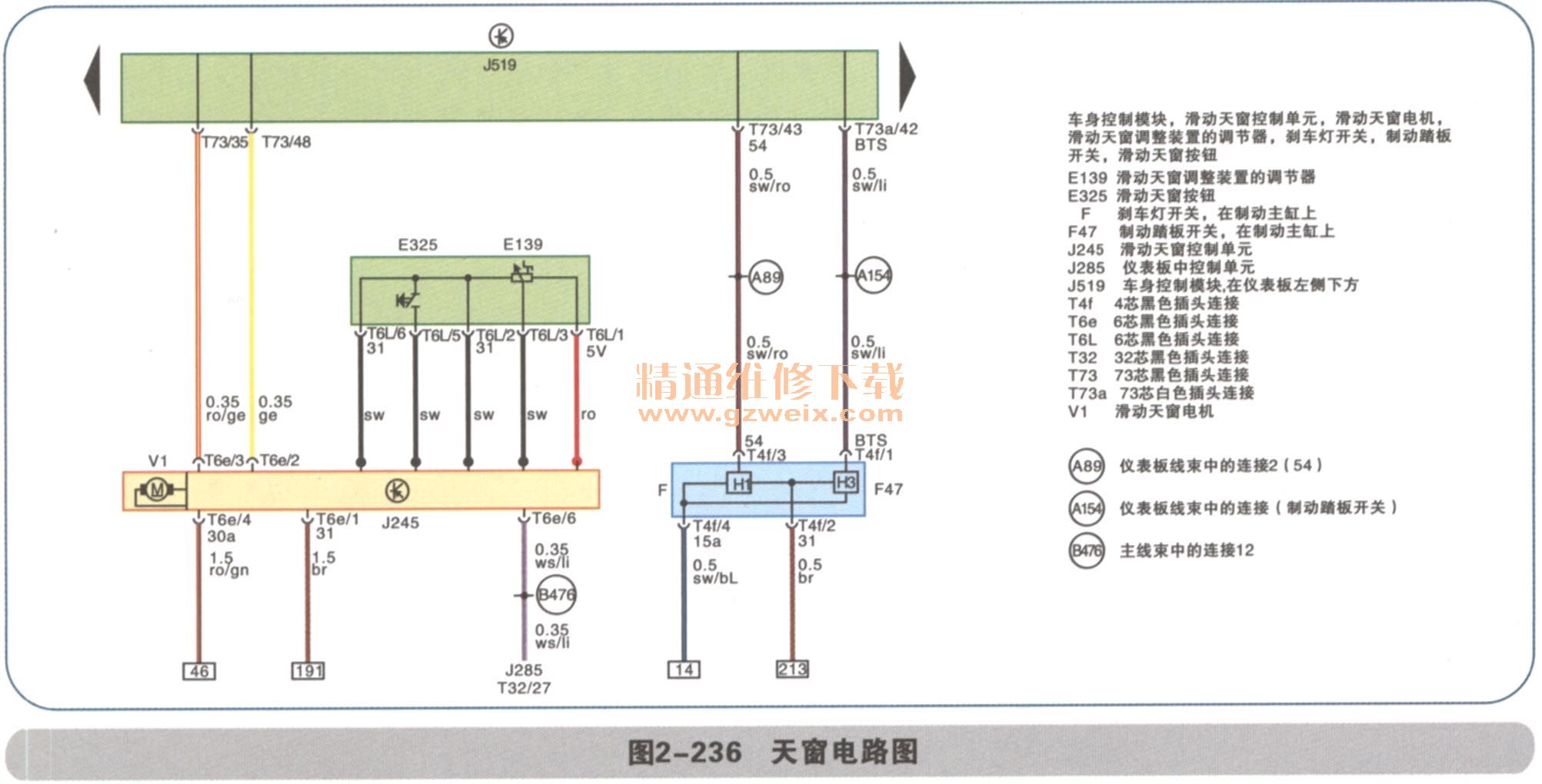

天窗電路圖如圖2-236所示。

    1．打開和關閉滑動/翻開式天窗
打開點火開關后用圖示旋鈕開關即可打開或關閉滑動／翻開式天窗。

    ▲滑開滑動/翻開式天窗
    將旋鈕開關擰至位置B，天窗滑動打開至風噪較小的舒適位置。如果進一步打開天窗，將旋鈕開關擰至位置C，并將開關保持在該位置，直至天窗打開至所需位置，如圖2-237所示。

    ▲翻開滑動/翻開式天窗
    將旋粗開關擰至位置D即可翻開天窗，如圖2-237所示。

    ▲關閉滑動/翻開式天窗

    將旋鈕開關擰至位置A（如圖2-237所示）即可關閉滑開或翻開的天窗。駐車或離車時務必關閉滑動／翻開式天窗，關閉點火開關后10min內仍可用旋鈕開關打開或關閉天窗，但駕駛員側車門前排乘員側車門必須處于打開狀態。

    天窗遮陽板：打開滑動／翻開式天窗時遮陽板隨之一起打開。如需要，關閉天窗時可用手推合遮陽板。

    2．應急關閉滑動/翻開式天窗
若系統發生故障，天窗處于打開狀態，則可手動關閉滑蓬動／翻開式天窗，如圖2-238所示。

    ▲手動關閉滑動/翻開式天窗操作步驟
    用螺絲刀拆下蓋板。從蓋板支架上取下?lián)u把，將其插入圖示孔內，轉動搖把，關閉天窗。將搖把裝回支架，合上蓋板（適用于配備滑動／翻開式開動天窗的橋車）。

    滑動／翻開式天窗具有方便關閉功能，滑動／翻開式天窗的防夾功能有效時方可激活其方便關閉功能。激活滑動／翻開式天窗關閉，松開閉鎖按鈕，中斷該功能，方便關閉過程中先關閉門窗，后關閉天窗。

    ▲滑動/翻開式天窗防夾功能
    滑動／翻開式天窗具有防夾功能。關閉天窗時該功能可防止夾住較大的物品，但不能防止夾住諸如手指等較小物體。關閉天窗時若天窗運動受限，天窗停止關閉，并立即打開。若因受阻天窗重新打開，則只可在旋鈕開關處于位置A時按住其前端方可使天窗完全關閉，但請注意，此時天窗無防夾功能。

    （4）倒車燈電路
    地址碼8為來自點火開關15電源，當換擋桿掛入倒擋時，倒擋開關F4的觸點閉合，如果是手動變速器的車輛，電路為：點火開關15-F4觸點-右側倒車燈泡M17-接地，燈泡點亮。
    如果是自動變速器的車輛，電路為：點火開關15-F4觸點-J519 T73a/12，車身電腦接收到高電平信號，使T73a/48輸出電源-右側倒車燈泡M17-接地，燈泡工作，如圖2-239所示（新寶來只有一個倒車燈泡）。

    （5）轉向燈、剎車燈電路
    新寶來轉向燈、剎車燈均受車身電腦控制，當車身電腦的電源接地電路正常時，車身電腦J519接收轉向燈開關和危險警報開關的信號，來控制轉向燈工作；當轉向燈開關右轉時，T73/32-T12/11-E2觸點-T12/5-地址碼184-接地。當J519接收到T73/32的接地信號后，給右側轉向燈M8、M7、M19供電，右側轉向燈工作。同時儀表右轉向指示燈工作。

    當轉向燈開關左轉時，T73/33-T12/3-E2觸點-T12/5-地址碼184-接地。當J519接收到T73/33的接地信號后給左側轉向燈M5、M6、M18供電，左側轉向燈工作。同時儀表左轉向指示燈工作。當危險報警開關E3閉合時，T73/28-T4i/3-E3觸點-T4i/4-接地。J519接收到T73/28的接地信號后給兩側轉向燈供電，所有轉向燈均工作。同時點亮儀表左、右轉向指示燈，如圖2-240所示。

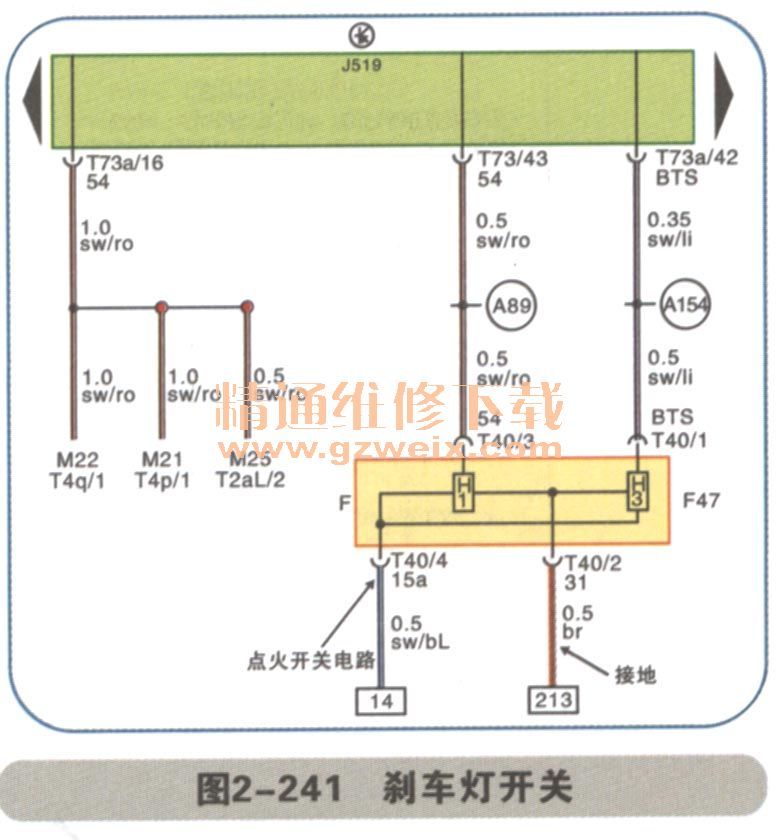

    剎車燈受剎車燈開關控制，新寶來剎車燈開關為4線式；地址碼14為點火開關15電源；地址碼213為接地。F剎車燈開關給信號到T73/43去控制剎車燈泡M21、M22、M25。F47剎車踏板開關將剎車踏板的信號給J519的T73a/42，車身電腦再將此信號給ABS電腦、自動變速器電腦等，如圖2-241所示。

    如圖2-242所示，車身電腦J519的T73a/19、T73a/18為動力CAN線到儀表的T32/29、
T32/28、J519的T73a/20、T73a/21為舒適CAN線到音響和空調電腦，T73a/22、T73a/23與診斷座T16/14、T16/6相連，診斷座的T 16/4、T 16/5為接地，T16/1為點火開關0N擋電源，T16/16為常電源，T16/7為K線診斷，如圖2-242所示，同時使用了寶來CAN線和K線，診斷儀通過CAN線和K線對控制單元進行數據交換，通過K線只能和發動機和自動變速器電腦通信。

    雨刮玻璃清洗泵工作原理如圖2-243所示。V5由雨刮噴水開關控制，扳動雨刮噴水開關：點火開關15電源→SC6 10A→地址碼298→斷線碼10→雨刮器開關T8d/8→雨刮器開關T8d/4。地址碼296→斷線碼300，分兩路。

    第一路：玻璃清洗泵V5→接地（電機工作）。
    第二路：車身電腦T73a/61（給車身電腦信號，車身電腦控制雨刮工作），如圖2-243所示。

    （6）后窗玻璃
    可加熱后窗玻璃Z1，當打開后窗玻璃加熱開關時，J519接收到開關信號，從而給T73a/63供電-可加熱后窗玻璃Z1-接地，如圖2-244所示。
