第二章 大眾車系電路圖原理及識讀
    第一節 供電與接地系統電路圖識讀

    1．全車供電系統電路圖識讀

    （1）大眾新寶來供電電路
    主要由蓄電池、繼電器盒、保險絲盒等組成。

    ①蓄電池的作用
  蓄電池是在發動機起動時為起動機提供起動電流，在起動后當發電機過載或者不工作時，又可以給全車的用電設備供電；同時蓄電池還是一個大的電容器，可以吸收瞬間的大電流以保護汽車的用電設備，如圖2-1所示。

    ②繼電器盒
  繼電器盒位于儀表板左下方繼電器支架上

    ③保險絲
  大眾寶來有兩個保險絲盒：一個位于蓄電池右上方，其中有保險絲SA和保險絲SB，如圖2-2所示；另一個位于儀表板左側為保險絲SC的保險盒，如圖2-3所示。

    （2）供電電路圖常見符號線束圖形解析示例（如圖2-4所示）

1----表示車身電腦。
2----三角箭頭表示下接下一幅電路圖。
3----細實線表示內部連接線，不像其他線束上面標有顏色和直徑，因為它是在保險絲盒內部或者元器件內部的連接，連接是存在的，但線路不存在。
4----表示導線的去向，方框內的數字表示該導線與電路圖地址碼中69的導線是同一條導線。
5----表示繼電器。
6----10/86，其中10表示繼電器盒上該繼電器插座的10號插孔，86表示繼電器上的86號腳。
7----表示導線的顏色和截面積。
8----保險絲代號；SA1表示該保險絲位于SA保險絲盒內第1號位，175A。
9----A52指示內部接線的去向；字母表示內部接線在下一頁電路圖中與標有相同字母的內部接線相連。
10----電路接續號，用以標志電路圖中線路定位，從資料上查到該點在車身的具體位置。
11----線束內部的較接點代號。

    ①電路圖的識讀
    電路走向：蓄電池正極
1．起動機的30號
2．端子和蓄電池保險絲架上的正極螺栓、蓄電池上面保險絲盒內部連接a，分兩路
第一路：SA1 175A→發電機上的B＋端子
第二路：SA3 110A，分第一～第四路
第一路：內部連接線A32→地址碼92、198號的導線
第二路：內部連接線A52
第三路：內部連接線A57
1．為點火開關3、7號腳提供30常火
2．為斷線代碼213所對應的電路提供常電
第四路：為燃油泵繼電器J17 30號腳供電

    ②燃油泵繼電器J17的控制電路

    控制電路：點火開關ON供電→SC保險絲盒內部接線b→SC2 10A保險絲→SC保險盒內部連接線A20→燃油泵繼電器→J17 86號腳→繼電器線圈→J17 85號腳→發動機電腦插頭T80的26號腳（當打開點火開關，發動機電腦控制26號腳接地幾秒，燃油泵會工作幾秒建立油壓；起動后控制26號腳一直接地，燃油泵一直工作）。主電路：J17 30號腳→繼電器觸點→地址碼232號導線→SC45 10A→燃油泵G6 1號腳→燃油泵線圈→搭鐵，如圖2-4所示。

    ③30供電繼電器的控制電路
內部連接線A52{
1．內部連接線A98，分四路
2．30供電繼電J317 30號腳

    第一路：為車燈開關E1的T17插頭的15號腳提供常電源
    第二路：為手動變光開關E4的T12插頭的1號腳提供常電
    第三路：到地址碼185所對應的導線
    第四路：30供電繼電器J317 85號腳

    其中分為兩種：一種是搭載1.6L的發動機，其發動機電腦使用的是Simos控制單元J361；另一種是搭載2.0L的發動機，其發動機電腦使用的是Motronic控制單元J220。

    以2.0L為例的控制電路為：繼電器J317 85為常電源----繼電器線圈一發動機電腦J220T80插頭的9號腳（發動機電腦根據信號去控制繼電器接地）繼電器線圈產生吸力觸點閉合。

    ④主電路

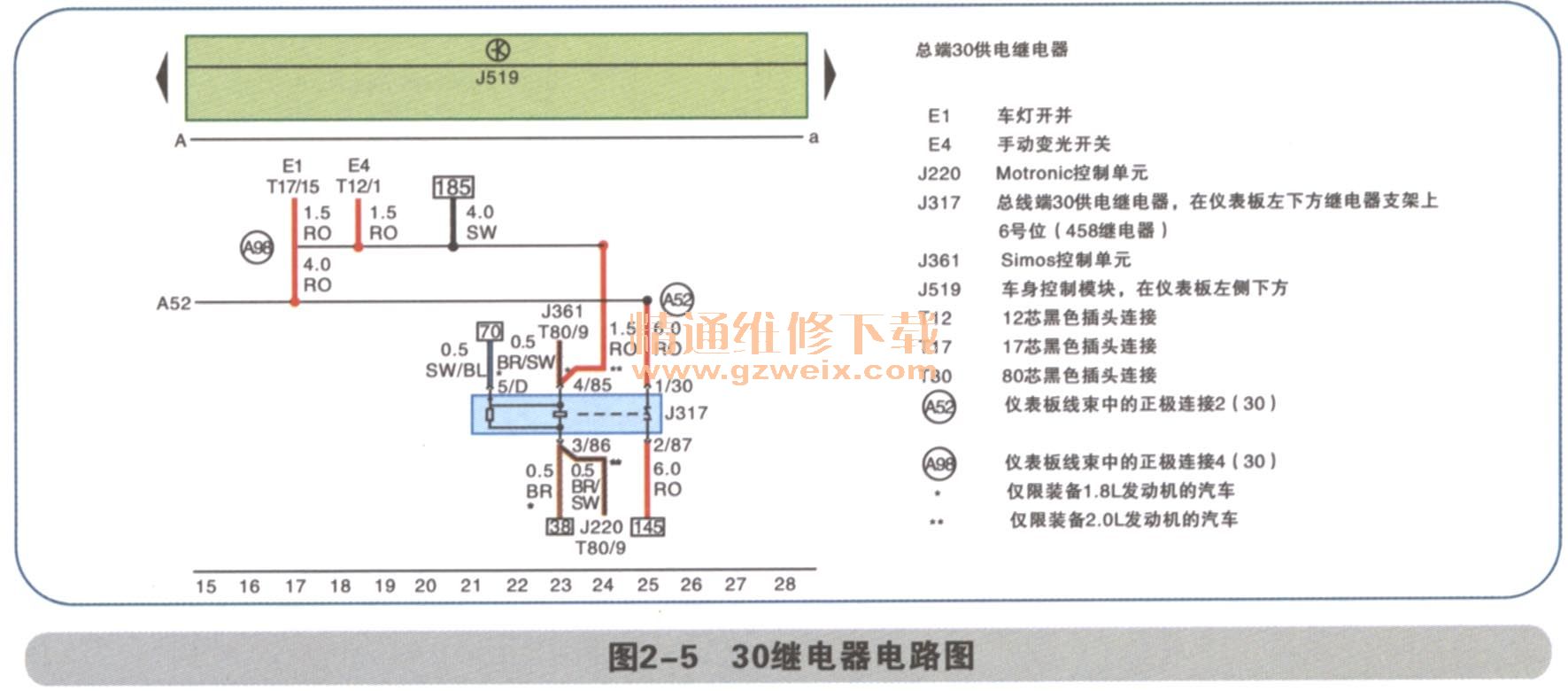

    30供電繼電器J317 30號腳常電源----繼電器觸點----地址碼145所對應的導線（為控制單元和傳感器以及執行器提供電源供電），如圖2-5所示。

    ⑤50供電繼電器
    50供電繼電器也就是起動繼電器，主要是控制起動機50號端子的供電，此圖為裝備自動變速器的起動控制線路，繼電器控制電路由車身電腦T73插頭的55號腳供電（前提是車身電腦需要接受到空擋或P擋信號以及點火開關處于起動位置時）→起動繼電器J682的86號腳→繼電器線圈→左側A柱下部搭鐵。繼電器觸點吸合，主電路由內部正極連接線a→SA4 40A→內部連接線A40→起動繼電器30號腳升繼電器觸點。起動機的50號接線柱，如圖2-6所示。

   ⑥卸荷繼電器J59的工作原理（如圖2-6所示。）

    ▲控制電路
    點火開關ACC檔供電→內部連接點A80→卻荷繼電狗59的86號腳→繼電器線圈→搭鐵（即點火開關第一檔時繼電器線圈工作產生吸力繼電器觸點閉合）。

    ▲主電路
    主電路：蓄電池上方保險盒SA4 40A→J59的30號腳。繼電器觸點→繼電器87號腳，分兩路，如圖2-6所示。
    第一路：地址碼142所對應的導線。SC20 15A→后霧燈開關E18的2號腳
    第二路：地址碼216所對應的導線（然后分別到點煙器、后視鏡調節開關、新鮮空氣鼓風機、空調控制單元）
