3．車身接地系統電路圖識讀

    以下以大眾新寶來汽車接地點為例。

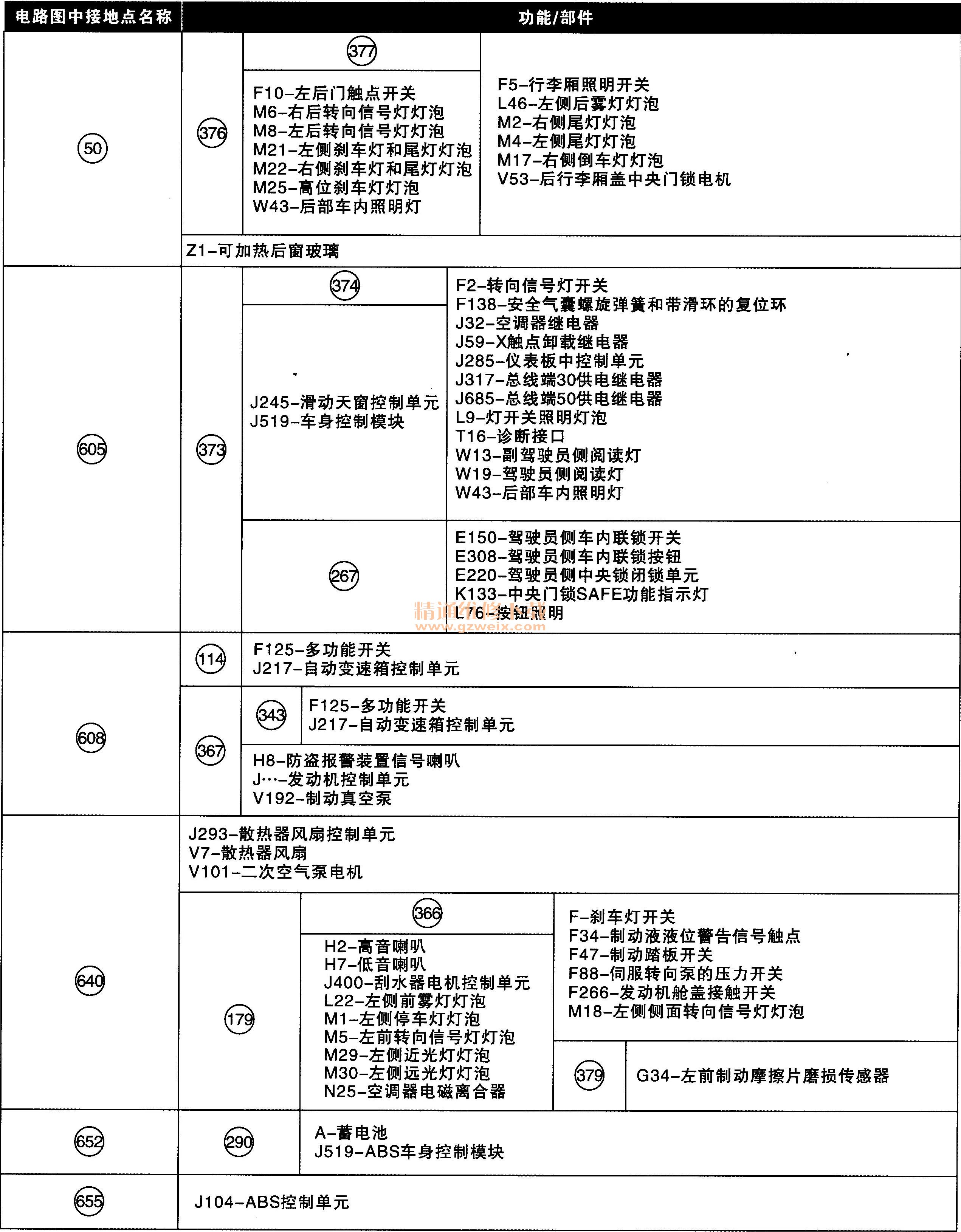

    在電路圖中，接地點一般是通過實線直接與某一地址碼連接來表示接地，并在地址碼旁邊用圓圈內的數字來區分具體接地位置，這部分是直接與車身某處接地的，可參照圖2-22，還有部分接地線是通過連線再到車身某處接地，可參照表2-1。

①接地點，蓄電池-車身，在左前縱梁頂部右側箭頭A。
640接地點，左前縱梁頂部中間箭頭B。
655接地點，在左前縱梁頂部左側箭頭C（如圖2-23所示）。

652接地點，變速箱和發動機接地，在起動機固定螺檢上箭頭（如圖2-24所示）。

13接地點，在右前縱梁前部頂面箭頭（如圖2-25所示）。

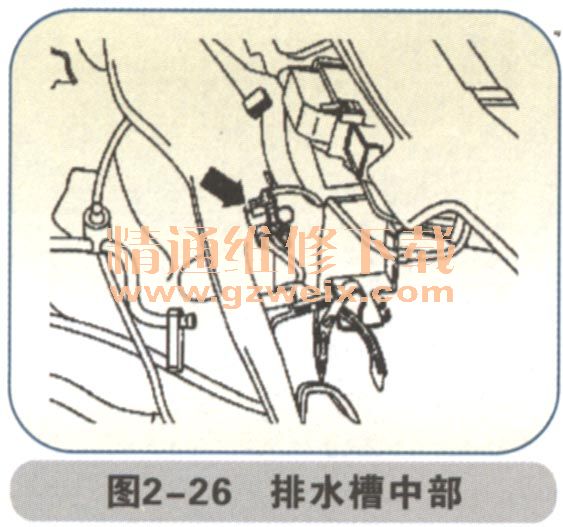

608接地點，在排水槽中部箭頭（如圖2-26所示）。

605接地點，在轉向柱上部箭頭（如圖2-27所示）。

44接地點，在左側A柱下部箭頭（如圖2-28所示）。

45接地點，在儀表板中部空調右側支架上箭頭（如圖2-29所示）。

43接地點，在右側A柱下部箭頭（如圖2-30所示）。

50接地點，在行李廂內左側箭頭（如圖2-31所示）。

    注：在以上圖表中包含了大眾新寶來全車所有的接地電源，以640接地點為例，可以從位置圖上找到640接地點是在左前縱梁頂部左側，如圖2-23中的B點，而表2-1中640一行中有接地179、366、379，它們則是通過線來連接，最后也是在640接地點與車身接地。
