（5）炭罐電磁閥工作原理
如圖2-72所示，斷線碼43對應的地址碼145為來自主繼電器J317 87腳的電源到SC26 10A→ N80→J220 T80/14（發動機電腦根據發動機轉速、水溫、空氣流量等信號去控制14腳接地從而控制電磁閥工作）。

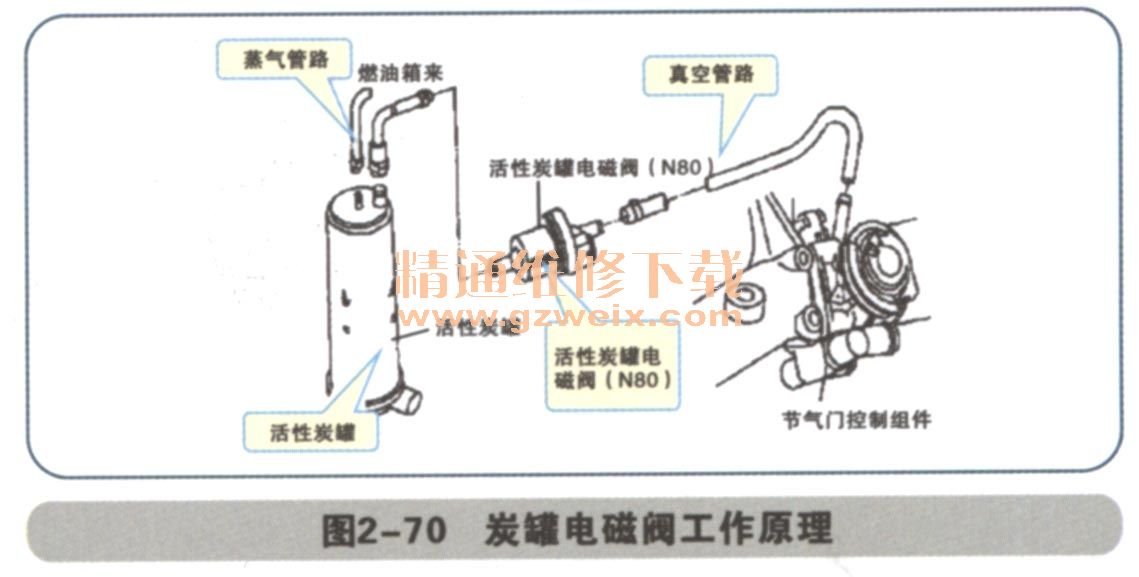

檢測：發動機暖機怠速運轉，拔下電磁閥N80前端軟管應無吸力，加油門到發動機轉速為2000r/min應有吸力。反之檢查電磁閥和電路，如圖2-70所示。

    （6）電動真空泵的作用
    如圖2-71所示，制動真空泵V192:地址碼41為來自主繼電器J317的87腳電源→SC25 20A保險絲→V 192 T6/5。繼電器線圈→V192 T6/2→J220 T80/30（發動機控制接地），繼電器觸點閉合，V192T6/5→真空泵→繼電器觸點→T6/1→地址碼66→接地（真空泵工作）。

    在發動機冷車暖機階段及變速器的掛入擋位踩住制動踏板等紅燈，發動機都會快怠速運轉，目的是快速預熱三元催化器或用來補償自動變速器所需力矩。而發動機快怠速運轉時節氣門開度較大，將導致進氣歧管真空度降低，造成制動真空助力器的助力效果減弱。
    為了避免上述情況發生，大眾車系在裝備了汽油發動機、自動變速器且滿足歐W排放標準的轎車上裝備制動助力電動真空泵。
    它的工作過程是：控制單元根據負荷、發動機轉速節氣門開度及制動燈開關是否閉合等信息計算出進氣歧管的壓力。
    將計算出的壓力與控制單元存儲的壓力模型曲線進行對比，如偏高則令繼電器吸合，使電機旋轉真空泵工作，如圖2-72所示。

    （7）汽車氧傳感器
    汽車氧傳感器是電噴發動機控制系統中關鍵的傳感部件，是控制汽車尾氣排放、降低汽車對環境污染、提高汽車發動機燃油燃燒質量的關鍵零件。氧傳感器均安裝在發動機排氣管上。氧傳感器加熱電阻與氧傳感器為一個整體，因為氧傳感器要在300℃以上工作性能才能良好，所以在剛著車時就會通過電阻加熱盡快讓氧傳感器工作良好。氧傳感器的工作原理與電池相似，傳感器中的氧化錯元素起類似電解液的作用。其基本工作原理是：在一定條件下（高溫和鉑催化），利用氧化錯內外兩側的氧濃度差，產生電位差，且濃度差越大，電位差越大。大氣中氧的含量為21%，濃混合氣燃燒后的廢氣實際上不含氧，稀混合氣燃燒后生成的廢氣或因缺火產生的廢氣中含有較多的氧，但仍比大氣中的氧少得多。在高溫及鉑的催化下，帶負電的氧離子吸附在氧化錯的內外表面上。由于大氣中的氧氣比廢氣中的氧氣多，套管上與大氣相通一側比廢氣一側吸附更多的負離子，兩側離子的濃度差產生電動勢。當套管廢氣一側的氧濃度低時，在電極之間產生一個高電壓（0.6～1V），這個電壓信號被送到ECU放大處理，ECU把高電壓信號看作濃混合氣，而把低電壓信號看作稀混合氣。根據氧傳感器電壓信號，電腦按照盡可能接近147 : 1的理論最佳空燃比來稀釋或加濃混合氣。因此，氧傳感器是電子控制燃油計量的關鍵傳感器。氧傳感器只有在高溫時（端部達到300℃以上）其特征才能充分體現，才能輸出電壓，在約800℃時，對混合氣的變化反應最快，而在低溫時這種特性會發生很大變化。

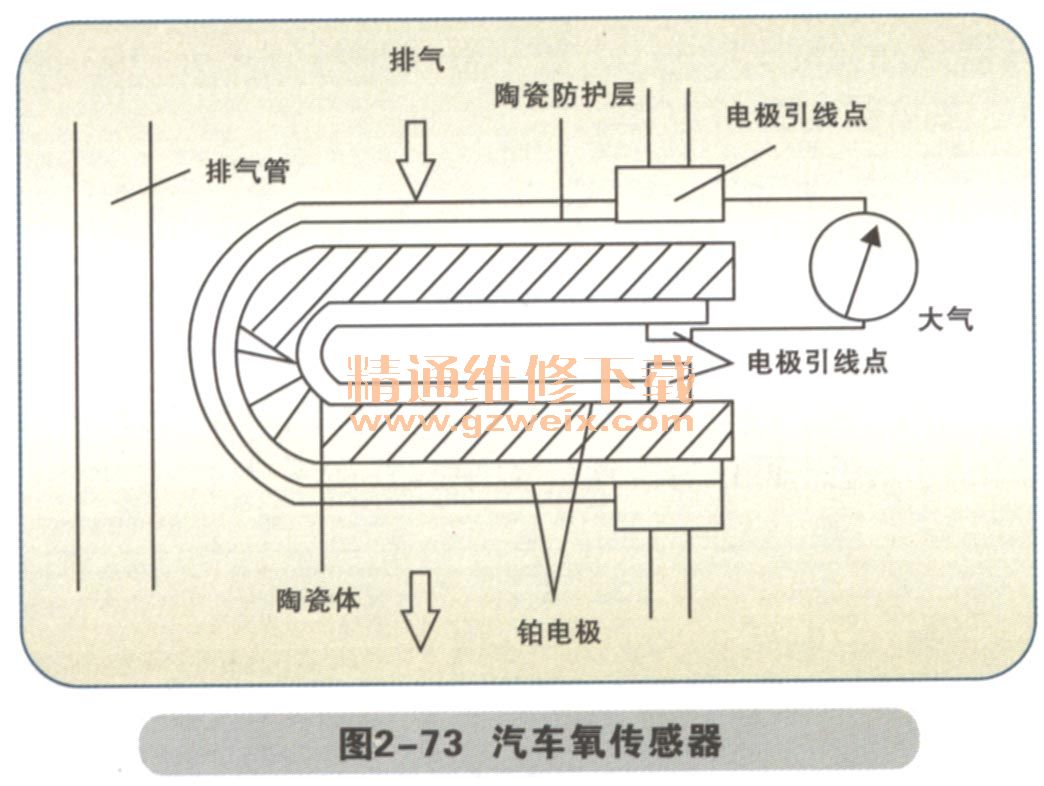

    大眾寶來為前后兩個氧傳感器，分別是G39和G130。其中G39為前氧傳感器，檢測廢氣中的氧含量去控制噴油修正；而G130為后氧傳感器，在三元催化器后面，它能夠檢測三元催化的轉化效率。如圖2-73和圖2-74所示。

    斷線代碼39所對應的地址碼160為來自主繼電器J317的87腳電源到SC23 15A→39分兩路。
    第一路：到前氧加熱電阻Z 19→J220 T80/1。
    第二路：到后氧加熱電阻Z29→J220 T80/13。J220 T80/20為接地；J220 T80/46為G39信號輸入；J220 T80/47為G130信號輸入；J220 T80/21為接地；J220 T80/36為水溫傳感器G83信號輸入，如圖2-75所示。

    斷線代碼37所對應的地址碼177是來自主繼電器J317的87腳電源→SC21 5A，分三路。
    第一路：為空調壓力傳感器G65供電。
    第二路：為空調繼電器J32的86腳供電；為散熱器風扇控制單元J293供電。
    地址碼16來自SA6 40A保險絲，為常電源。

    ①空調壓力開關

    為三腳插頭，1號接地，2號為壓力信號，3號為電源。它與其他開關式壓力傳感器不同，開關式壓力傳感器是通過斷開或者接通直接去控制散熱風扇和壓縮機工作或不工作，而G65檢測壓力信號，并將連續的壓力信號傳給發動機電腦，發動機電腦經過處理再去控制風扇控制單元和壓縮機電磁閥繼電器。地址碼45為常電來自SA3 110A，地址碼35為接地。如圖2-76所示。

    ②散熱器風扇控制單元J293工作原理

    發動機電腦根據水溫、空調壓力傳感器等信號送給J293脈沖信號，J293接收到此信號，從而控制風扇V7、V35工作。如圖2-76所示。

    ③離合器踏板
    離合器踏板開關安裝在離合器踏板上。信號作用：發動機ECU利用該信號可識別離合器是分離還是接合。若離合器分離，噴油量會短時減少，防止換擋時發動機抖動。裝備了定速的車輛，離合器工作時定速功能取消。

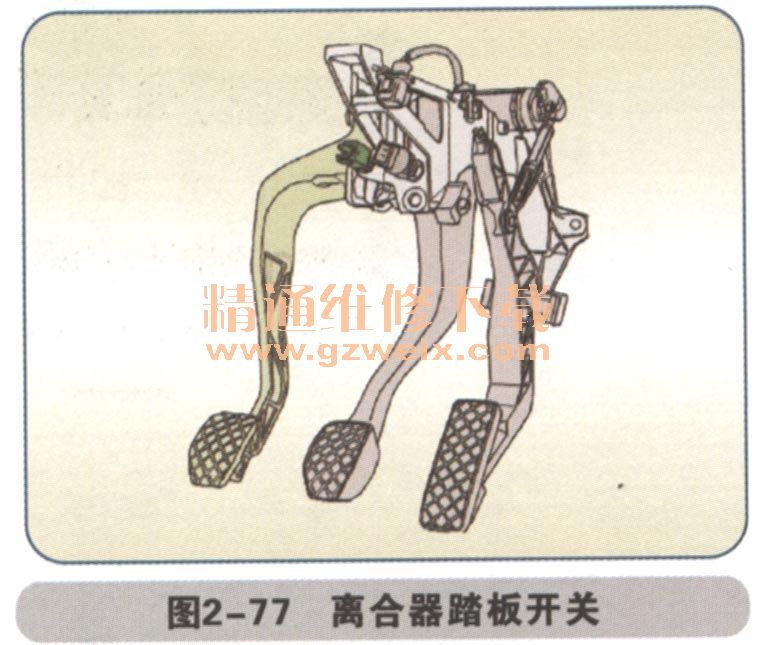

    信號失效：換擋時發動機可能熄火／振動，不踩踏板時開關斷開，踩下踏板開關接通，如圖2-77所示。

   T80/38為F36傳感器信號輸入給J220，如圖2-78所示。

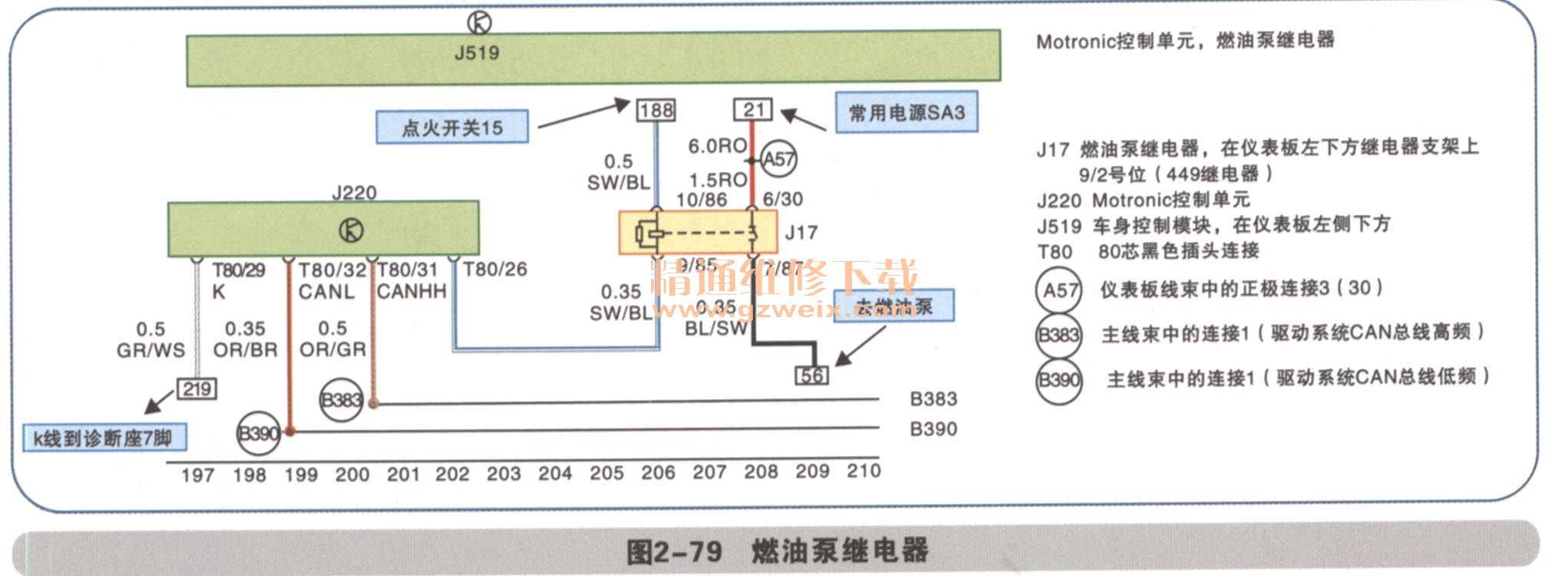

   燃油泵繼電器電路如圖2-79所示。

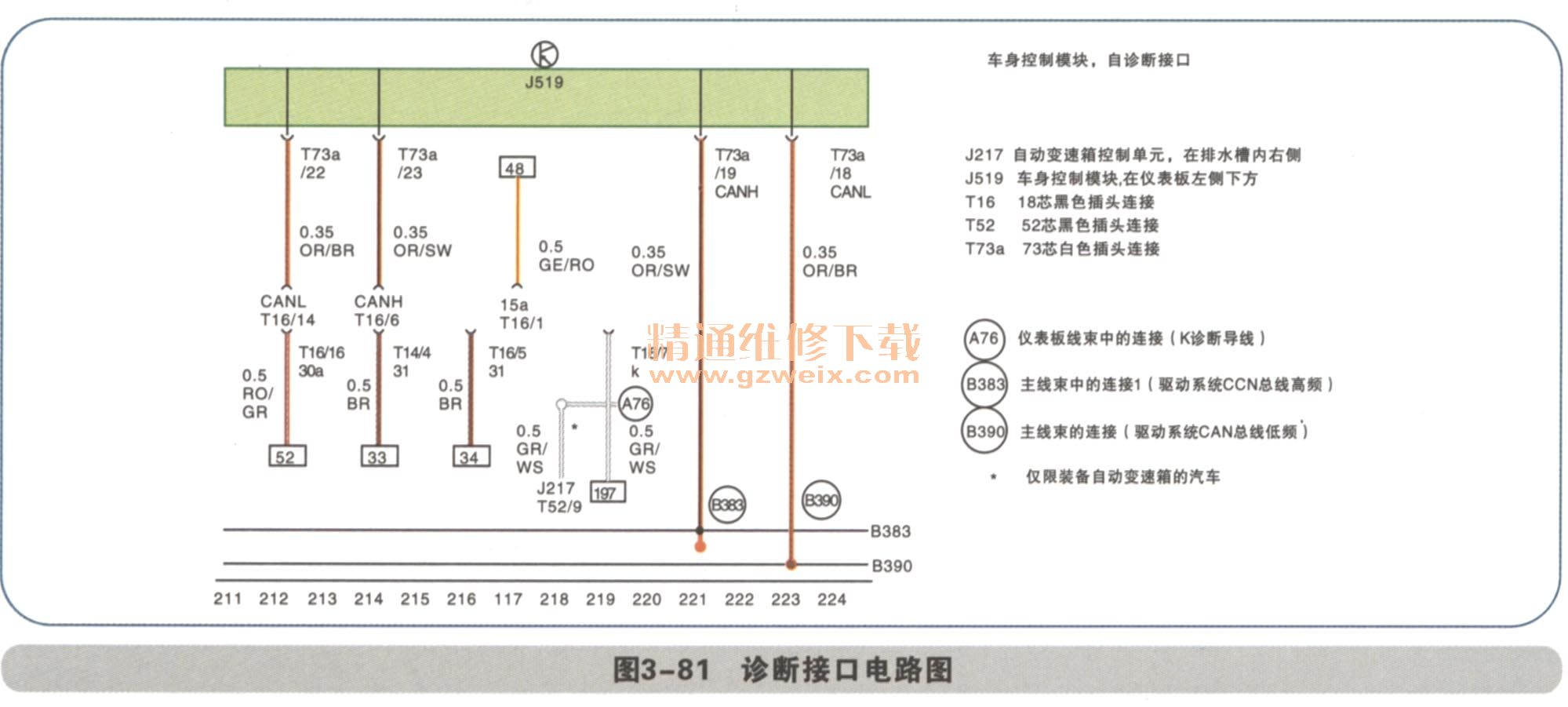

   診斷座16腳為電源；4腳和5腳為接地；7腳為K線；1腳為點火開關15號電源；；6腳和14腳為CAN線，如圖2-80、圖2-81所示。





    （8）發動機電控系統其他電路的識讀

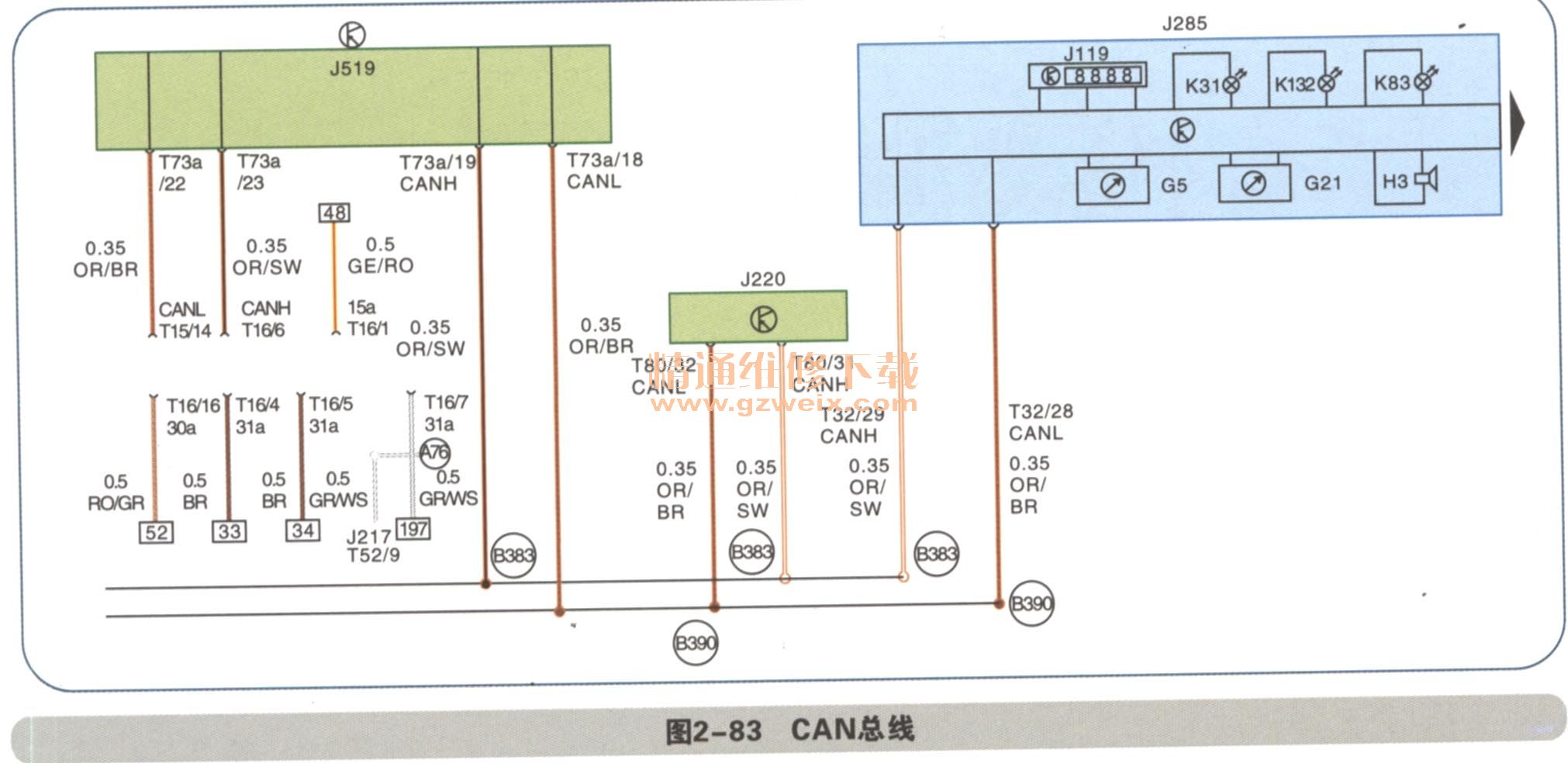

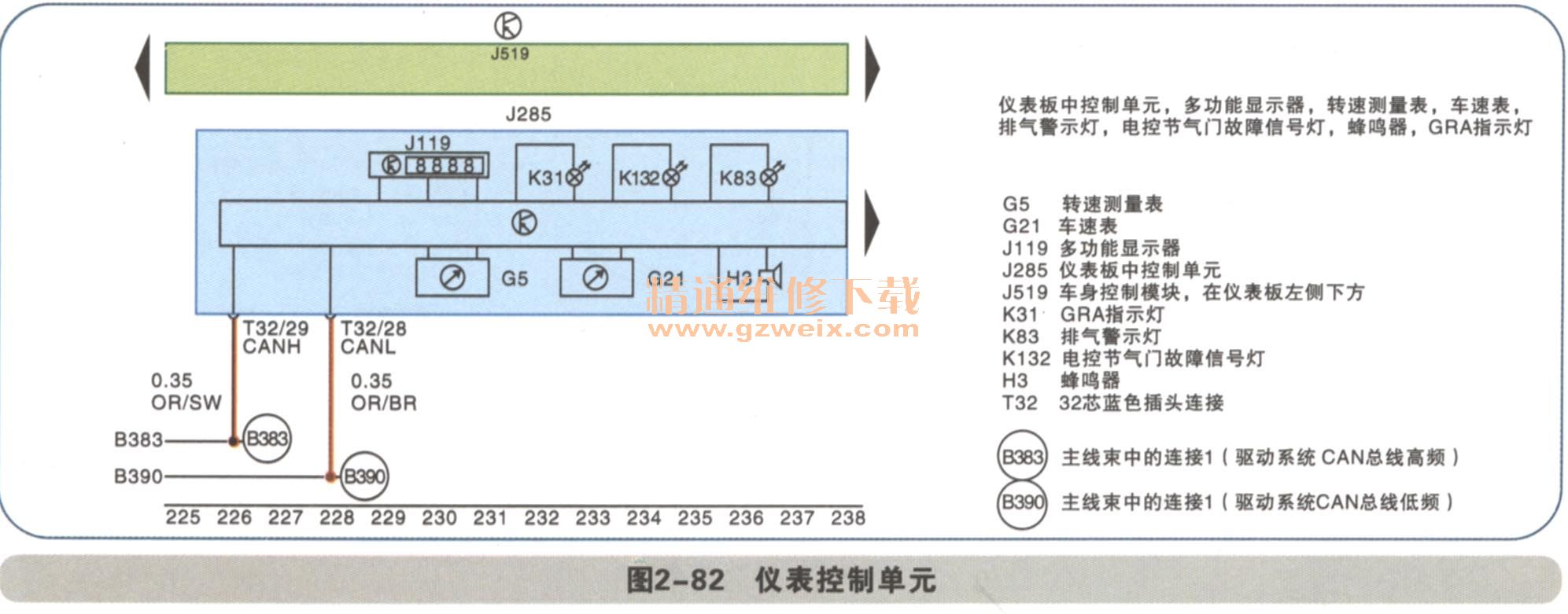

    儀表控制單元J285、發動機控制單元J220、車身控制單元J519都是通過CAN線進行數據傳輸如圖2-82、圖2-83所示。

    地址碼55為來自油泵繼電器J17的87腳→SC45 15A→油泵G6→接地。
燃油存量顯示傳感器和油泵一體，它是檢測油箱油量的多少，它將油量變化轉變成電壓信號的變化送給J285、J285再去控制G1顯示油量，當郵箱油量少于10L時J285再控制燃油儲備指示燈點亮提醒車主加油，如圖2-84所示。

F1檢測機油壓力從而控制指示燈K3，如圖2-85所示。
