第五節 安全舒適系統電路圖識讀

    1．ABS系統電路圖識讀
    （1）ABS系統的組成
    由輸入信號元件、電控單元ECU和輸出執行元件等組成。ABS是在普通制動系統的基礎上加裝車輪速度傳感器、ABS電控單元、制動壓力調節裝置及制動控制電路等組成的，采用電子控制式制動防抱死系統，可在汽車制動過程中，對車輪的運動狀態進行迅速、準確而又有效的控制，使車輪盡可能地處于最佳運動狀況。即在汽車制動時使車輪的縱向處于附著系數的峰值，同時使其側向也保持著較高的附著系數，從而使汽車具有良好的防側滑能力和最短的制動距離，以提高車輛行駛的安全性。

（2） ABS原理框圖（如圖2-113）

（3）ABS系統的基本工作原理
    汽車在制動過程中，車輪傳感器不斷把各個車輪的轉速信號及時傳輸給ABS控制單元J104，電腦對接收到的信號進行處理，計算汽車的參考車速、各車輪的速度和減速度，確定各個車輪的滑移率。如果某個車輪的滑移率超過設定值，電腦就發出指令控制相應的電磁閥工作，使各個車輪的滑移率控制在一定范圍內，如圖2-114所示。

（4）輪速傳感器
    輪速傳感器的作用是檢測車輪轉速，產生與輪速成正比的正弦交流信號，經整形、放大轉變成數字信號送給ECU，用于對制動壓力調節器實施控制。

（5）ABS ECU
    ABS ECU的功能如下。
    接收傳感器信號及控制信號，控制執行器工作。
    ABS控制單元J104與液壓?jiǎn)卧獦?gòu)成一個整體式單元，該單元安裝在發動機艙左側。控制單元配有故障存儲器，自診斷接口位于駕駛座左側隔板下部。
    控制單元在車行駛時識別出故障，并將故障存入一個永久性故障存儲器，存儲的內容在斷電后仍保留。也可識別并存儲偶發故障，對于影響數據總線，如在15次起車過程中不再出現，那么這些故障會被自動清除（故障清除計數器），如畫2-115所示。

    打開點火開關或起動發動機，ABS指示燈K47、控制系統指示燈K118和ASR指示燈K155警報燈點亮2s，在此期間檢查下列內容（自檢）：
    供電電壓是否高于10.V；
    檢查控制單元（包括閥門線圈）；
    檢查控制單元編碼；
轉速超過20km/h時，如發現轉速信號不正常，ABS指示燈K47會再次閃亮。

 （6）制動壓力調節器（液壓）
    制動壓力調節器（液壓）的作用是根據ECU控制指令，通過電磁閥的動作對車輪制動器壓力實施自動調節，以使車輪滑移率保持在最佳范圍內。
（7） ABS系統的供電與接地線路
如圖2-116所示為ABS系統的供電與接地線路：蓄電池正極----蓄電池上保險絲SA5 40A----J104 ,T26/1為常電源，T26/26為接地，接地點655位于左側縱梁頂部左側（對于檢測控制單元的故障時，首先應該檢測其電源供電控制單元接地是否正常）。

注：在看圖時其實也能通過T26/1上的30a判斷此腳為蓄電池，從T26/26下面的31判斷此腳為接地線。

    （8） ABS工作時的四個階段

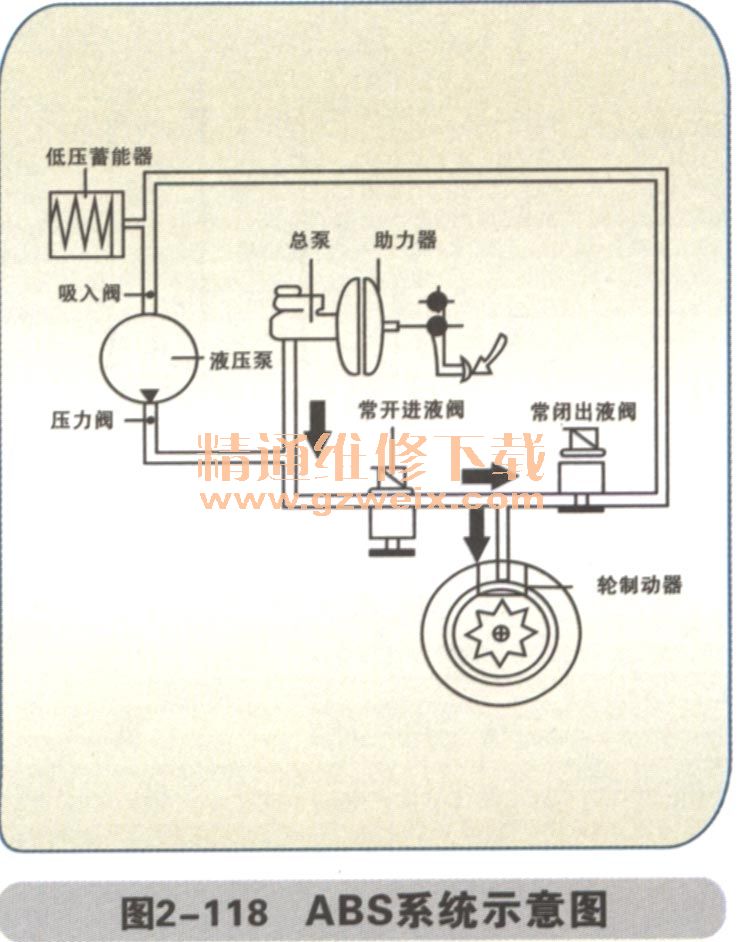

    ABS的電磁閥和液壓泵與ABS控制單元為一個整體，為ABS系統的執行元件，ABS工作時主要分建壓、保壓、降壓、增壓四個階段，ABS電腦通過接收到各個車速傳感器和剎車開關等信號去控制電磁閥工作，從而實現建壓、保壓、降壓、增壓不斷循環工作，如圖2-117、圖2-118所示。

    1．建壓階段
制動時，能過總泵／助力器建立制動壓力。此時進液閥打開、出液閥關閉，制動壓力進入輪制動器，車輪速度降低，直到ABS ECU通過輪速傳感器得到的信號識別出車輪有抱死的傾向時為止。

    2．保壓階段
    當ABS ECU通過輪速傳感器得到的信號識別出車輪有抱死的傾向時，時出液閥也仍關閉。ABS ECU命令進液閥關閉，此時出液閥也仍關閉。

    3．降壓階段
如果在保壓階段，車輪抱死傾向進一步加大，則進入降壓階段。此時ABS ECU令出液閥打開，進液閥仍關閉，液壓泵開始工作，制動液經低壓蓄能器被送回到制動總泵，制動壓力降低，制動踏板出現抖動，車輪抱死程度降低，車輪轉速增大。

    4．增壓階段
為了達到最佳制動效果，當車輪達到預定轉速后，ABS ECU令進液閥打開，出液閥關閉。隨著制動壓力的增加，車輪再次被制動和減速。如此不斷地循環控制，即可將車輪的滑移率控制在理想范圍內，防止車輪抱死，從而避免制動時汽車的轉向因車輪抱死而失控。

    輪速傳感器為電磁式無源傳感器，即不用外加電源其也能工作，通過電磁感應產生交流信號電壓給ABS電腦，可以通過讀取數據流去檢測相應傳感器工作情況，也可拔下輪速傳感器插頭，用萬用表兩表筆去連接到傳感器的兩條連接線（萬用表選擇交流電壓擋），然后轉動輪速傳感器會有信號輸出，如圖2-119所示。

    T26/20為點火開關15電源，從點火開關的條件電源經過SC2 10A保險絲→T26/20，另外一路給剎車燈開火F和F47供電，如圖2-120所示。剎車燈開關為4線，其中T4f/4腳為點火開關電源，T4f/2腳為接地，T4f/1腳給車身電腦制動踏板信號，T4f/3腳給車身電腦、發動機電腦、ABS電腦剎車開關信號，去控制剎車燈點亮、ABS工作等。

    J104和J519通過CAN線進行數據傳輸，和其他控制單元也是通過CAN線傳輸，如儀表電腦，如圖2-121所示。

    手制動開關F9和制動液位開關F34去控制制動系統指示燈K118。當手制動拉上或者制動液過少時，開關接地指示燈點亮。

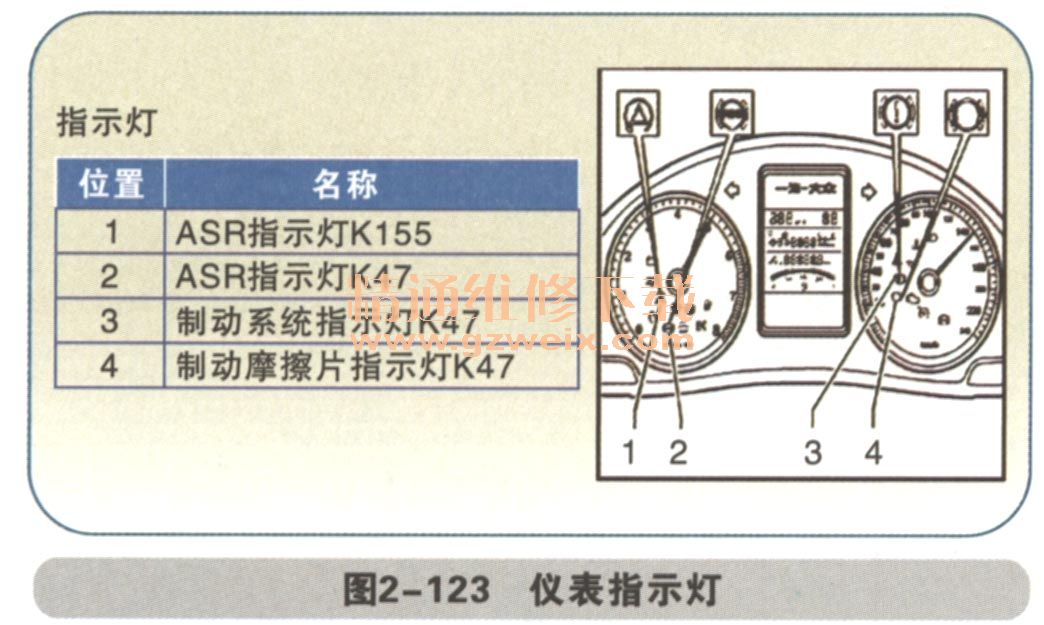

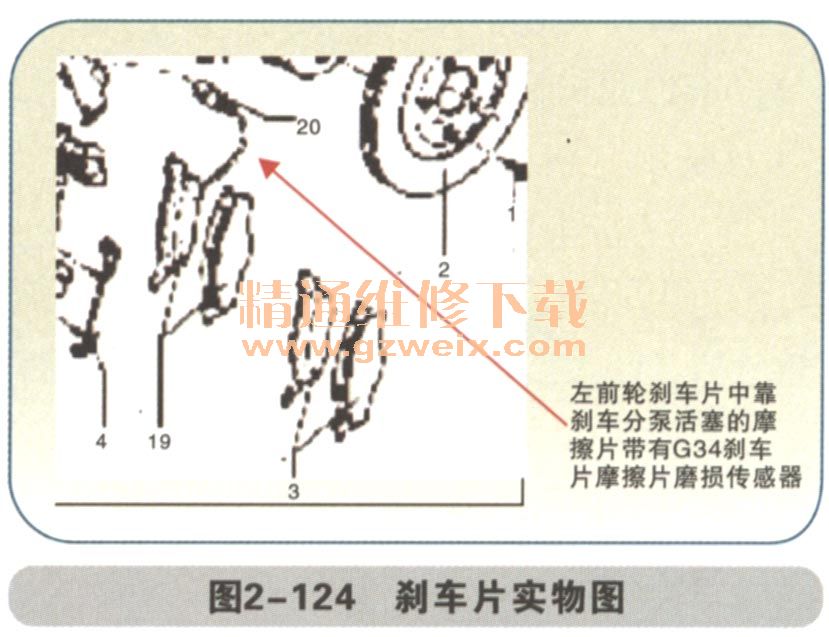

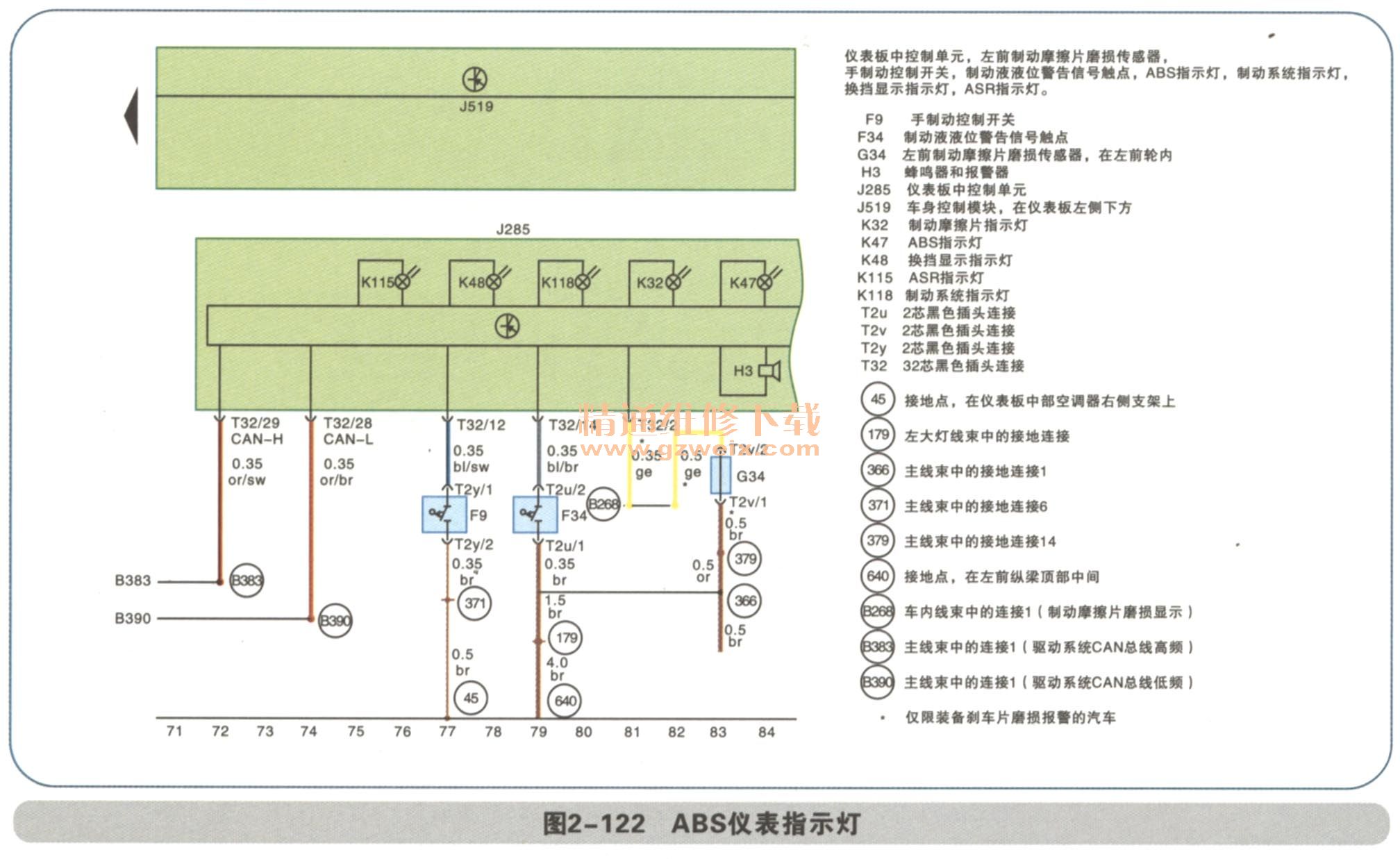

    左前剎車片磨損傳感器G34去控制制動摩擦片指示燈K32，如圖2-122～圖2-124所示。





ABS T26/21、T26/23為CAN-L和CAN-H與儀表的T32/28、T32/29連接；通過數據電源傳輸信息，當 ABS電腦檢測到ABS的傳感器或ABS電腦出現故障時，通過儀表相應的指示器顯示出來以提醒駕駛員。

    2．SRS系統電路圖識讀
    （1）安全氣囊是一種被動安全措施
當汽車和障礙物之間發生碰撞事故時，汽車和障礙物之間的碰撞稱為一次碰撞。一次碰撞的結果導致汽車速度急劇下降。例如，如果一輛汽車以50km/h的速度與一個固定不動的障礙物正面相撞，則汽車至完全停止所需時間大約0.1S。在這短暫的時間內，可發生的事情卻相當多：在碰撞的瞬間，前護杠停止運動，但汽車的其他部分仍以50km / h的速度前進。隨著車輛前部逐漸損壞，汽車即開始吸收動能并減速；在碰撞過程中，當開始減速慢下來時，內部乘員則仍以原來的速度向前移動。于是就發生了乘員和方向盤、儀表板、風擋玻璃等之間的碰撞，造成了乘員的傷害。這種乘員和汽車內部結構之間的碰撞稱為二次碰撞，在車輛事故中，導致駕駛員和乘員遭受傷害的主要原因是二次碰撞。

（2）汽車安全氣囊的作用
在發生一次碰撞后、二次碰撞前，迅速在乘員和汽車內部結構之間打開一個充滿氣體的袋子，使乘員撞在氣袋上，避免或減緩二次碰撞，從而達到保護乘員的目的，如圖2-125、圖2-126所示。

 （3）安全氣囊的組成
安全氣囊由碰撞傳感器氣囊組件及安全氣囊ECU等組成。

1．碰撞傳感器
  碰撞傳感器是安全氣囊系統中主要的控制信號輸入裝置。其作用是在汽車發生碰撞時，由碰撞傳感器檢測汽車碰撞的強度信號，并將信號輸入安全氣囊電腦，安全氣囊電腦根據碰撞傳感器的信號來判定是否引爆充氣元件使氣囊充氣。

2．安全氣囊電腦
安全氣囊電腦是安全氣囊系統的控制中心，其功用是接收碰撞傳感器及其他各傳感器輸入的信號判斷是否點火引爆氣囊充氣，并對系統故障進行自診斷。
    安全氣囊電腦還要對控制組件中關鍵部件的電路（如傳感器電路、備用電源電路、點火電路、SRS指示燈及其驅動電路）不斷進行診斷測試，并通過SRS指示燈和存儲在存儲器中的故障代碼來顯示測試結果。儀表盤上的SRS指示燈可直接向駕駛員提供安全氣囊系統的狀態信息。

3．氣囊組件

    氣囊組件由充氣元件和氣囊組成，均安裝在方向盤內或工具箱上端，不可分解。充氣元件由電爆管、點火藥粉及氣體發生劑組成。充氣元件的功用是給氣囊充氣。氣囊由尼龍布制成，內表面敷有樹脂。
車輛發生碰撞時，碰撞沖擊力使碰撞傳感器和觸發傳感器接通，SRS電腦接通引爆電路，使電流流過電爆管，使其發熱將電爆管內的點火介質引燃，火焰隨即擴散到點火藥粉和氣體發生劑，產生大量氣體。氣體經濾網冷卻后進入氣囊內，氣囊急劇膨脹，沖破方向盤，緩沖對駕駛員和乘員的沖擊。充氣元件與氣囊安裝在方向盤上，與方向盤一起轉動，電爆管與SRS電腦之間的導線連接是靠螺旋導線游絲來連接的。

（4）安全氣囊系統工作原理
    當汽車車速低于30km/h發生碰撞時，碰撞產生的減速和慣性力較小，安全傳感器和中央傳感器將此信號送到安全氣囊ECU判斷結果為不引爆安全氣囊，只引爆安全帶收緊器的點火器。與此同時，向左、右安全帶點火器發出點火指令使安全帶收緊，防止駕駛員和乘客受傷。

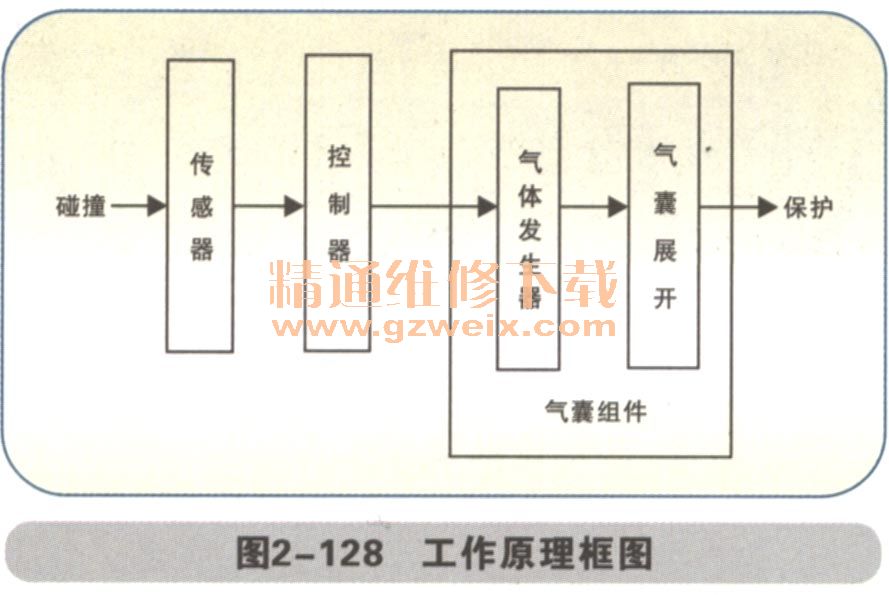

    當汽車車速高于30km/h發生碰撞時，碰撞產生的減速和慣性力較大，安全傳感器和中央傳感器將此信號送到安全氣囊ECU，判斷結果為需要引爆安全氣囊和安全帶收緊器共同保護駕駛員和乘客。與此同時，向左、右安全帶點火器和安全氣囊點火器發出點火指令，在安全帶收緊的同時，駕駛員側氣囊和乘客側氣囊同時打開，達到保護駕駛員和乘客目的，如圖2-127、圖2-128所示。

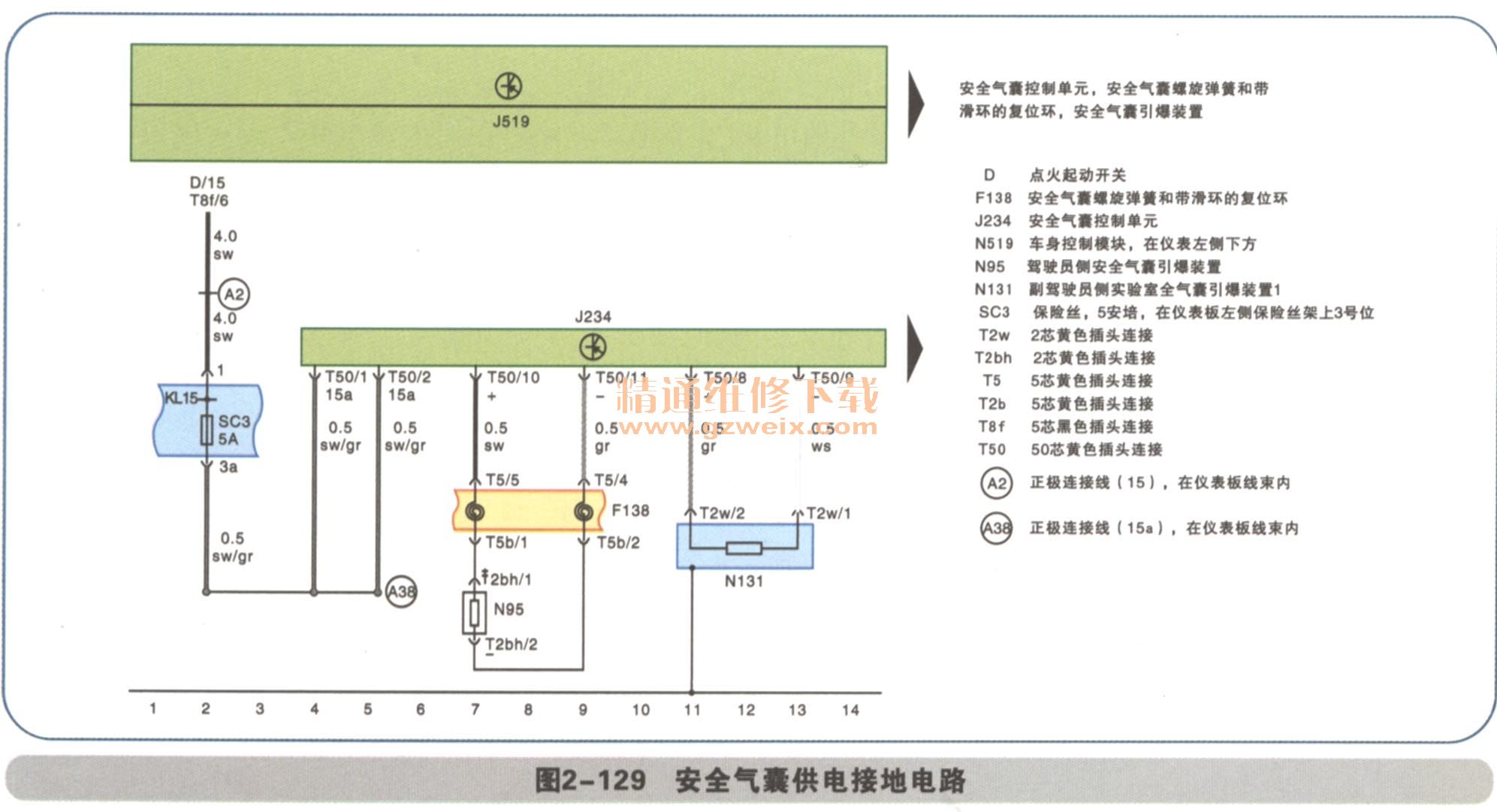

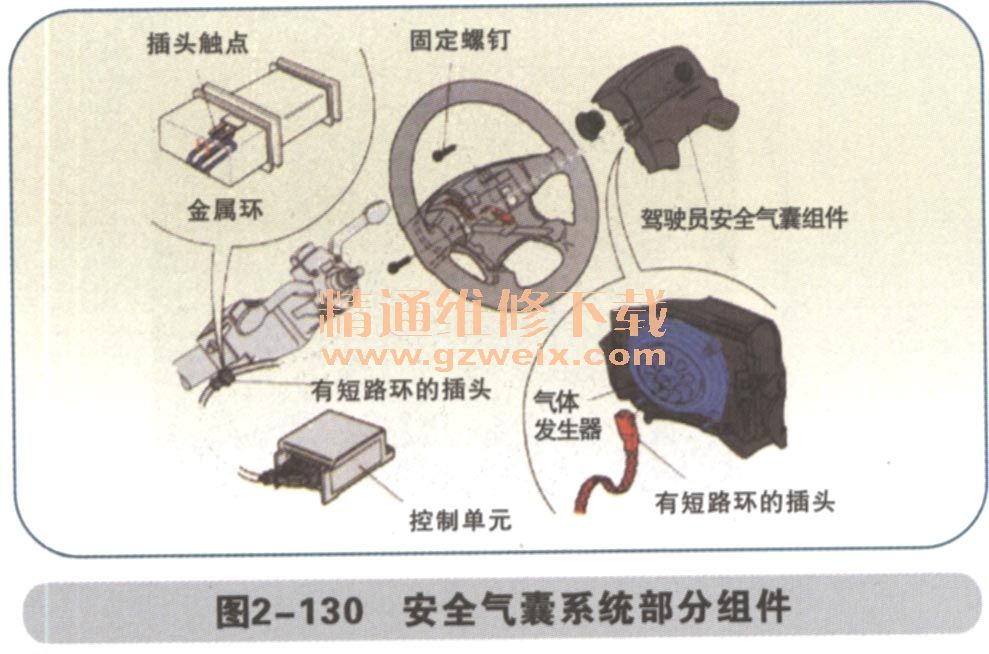

    安全氣囊供電接地電路：點火開關15→SC3 5A為J234 T50/1、T50/2腳供電，J234 T50/46為接地，控制單元有了電源和接地，會進行自檢，會點亮安全氣囊指示燈，大概6s左右完成自檢。如系統無故障，指示燈熄滅，若系統有故障，指示燈持續點亮或者持續閃爍，如圖2-129、圖2-130所示。


N95為駕駛員安全氣囊引爆裝置，位于方向盤上兩條線通過F138連接到安全氣囊電腦T50/10和T50/11針腳，N131為副駕駛安全氣囊引爆裝置，位于副駕駛雜物箱上部?jī)x表臺上接地屏蔽線，如圖2-131所示。

安全帶開關E24用于檢測駕駛員和乘員是否已經系上安全帶，因?yàn)橹挥性谙瞪习踩珟У那闆r下安全氣囊才能發揮最大的作用。并控制儀表安全帶指示燈和安全帶拉緊器引爆裝置，如圖2-132、～圖2-134所示。

    N199、N200分別為左右側面安全氣囊引爆裝置，當車輛受側面撞擊時保護駕駛員和乘員頭部。
    G179、G180為側面碰撞傳感器，用以控制車輛側面在一定角度內所受的撞擊程度，從而控制側面安全氣囊打開。

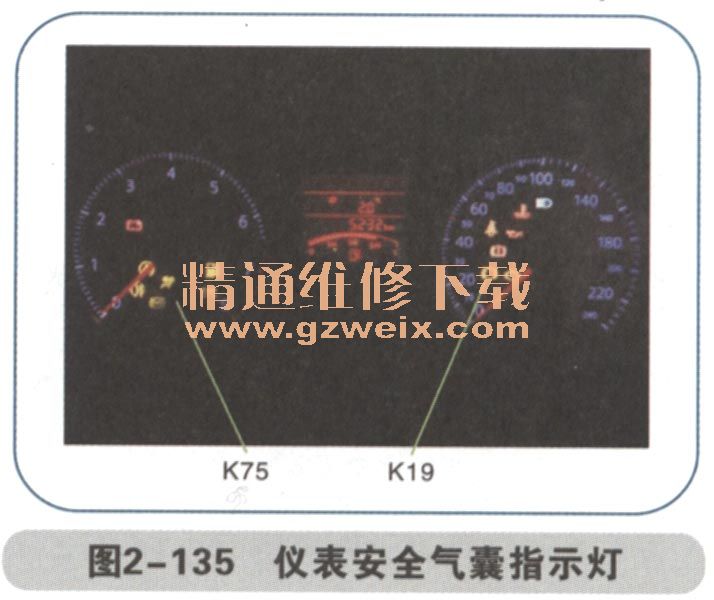

    安全氣囊控制單元J234通過CAN線與其他控制單元進行數據傳輸，當安全氣囊控制單元本身出現故障時，就會通過CAN線點亮儀表安全氣囊指示燈K75。當駕駛員安全帶未系時，在汽車起步后時速超過15km后，會點亮安全帶報警指示燈K19并控制蜂鳴器H3發出報警音。在汽車?yán)^續行駛約2min后，提示音消失，但安全帶指示燈K19依然閃爍，如圖2-135、圖2-136所示。

    在進行安全氣囊檢修時，一般要斷開電瓶或者安全氣囊保險，第一段時間方可去檢測，而在沒有專用設備的情況下，盡量使用替代、排除法去判斷故障部位，例如，在檢測某個氣囊引爆裝置電路故障時，可以拔掉氣囊引爆裝置的插頭，用3～5 Ω的電阻（具體數值參照原車實際數據）去代替，如果無故障，說明是氣囊引爆裝置的問題，如果故障依舊，再去測量電腦的線束是否斷路、短路或者直接接一個3～5Ω電阻到電腦的兩端子上，如仍有故障，就可以通過排除法判斷是否為電腦故障。
    安全氣囊電腦插頭如下：
    1----供電端子15；
    2----供電端子15；
    3----未占用；
4----前排乘員側安全氣囊正極（僅限裝備側面安全氣囊的汽車）；
5----前排乘員側安全氣囊負極（僅限裝備側面安全氣囊的汽車）；
6----駕駛員側安全氣囊負極（僅限裝備側面安全氣囊的汽車）；
7----駕駛員側安全氣囊正極（僅限裝備側面安全氣囊的汽車）；
8----前排乘員側前部安全氣囊正極；
9----前排乘員側前部安全氣囊負極；
10----駕駛員側前部安全氣囊負極；
11----駕駛員側前部安全氣囊正極；
12～15----未占用；
16----前排乘員側安全帶張緊器正極；
17----前排乘員側安全帶張緊器負極；
18----駕駛員側安全帶張緊器負極；
19----駕駛員側安全帶張緊器正極；
20～29----未占用；
30～35-駕駛員側安全帶鎖正極；’
36----駕駛員側安全帶鎖負極；
37～40----未占用；
41----前排乘員側安全氣囊碰撞傳感器負極（僅限裝備側面安全氣囊的汽車）
42----前排乘員側安全氣囊碰撞傳感器正極（僅限裝備側面安全氣囊的汽車）
43----駕駛員側安全氣囊碰撞傳感器正極（僅限裝備側面安全氣囊的汽車）；
44----駕駛員側安全氣囊碰撞傳感器負極（僅限裝備側面安全氣囊的汽車）；
45----未占用；
46----端子31（僅限裝備側面安全氣囊的汽車）；
47、48----未占用；
49----驅動系統CAN總線高位CAN-H；
50----驅動系統CAN總線低位CAN-L。
      （1）定速巡航系統概述
    定速巡航系統（Cruise Control System）縮寫為CCS，又稱為定速巡航行駛裝置、速度控制系統、自動駕駛系統等。其作用是：按司機要求的速度合開關之后，不用踩油門踏板就自動地保持車速，使車輛以固定的速度行駛，采用了這種裝置，當在高速公路上長時間行車后，司機就不用再去控制油門踏板，減輕了疲勞，同時減少了不必要的車速變化，可以節省燃料。

    在發動機功率允許的范圍內，當車速高于30km/h時，借助定速巡航系統可使車輛按設定的車速恒速行駛，解放踩油門的腳，以減輕駕駛員的疲勞強度。
    對于裝備自動變速箱車輛，通過調整發動機轉速（控制節氣門開度、噴油時間、點火提前角等）及變換變速箱工作擋位實現按設定車速行駛。
對于裝備手動變速箱的車輛，只能在相應擋位下通過調整發動機轉速實現穩定車速。

      注意事項：
    巡航系統在以下情況不應該開啟：交通密集或不適宜的路面，如水滑路面，碎石路面等。
      當系統啟動后不允許不踩離合器不換入空檔，否則發動機會因轉速過高而損壞。
行駛中為下坡時巡航裝置不能保持速度的恒定，因?yàn)橹亓��?huì)使車速不斷增加，這時需要人為制動。

    重要提示：
自動變速箱車上巡航裝置只有當換檔桿處于D,3,2檔時才能被激活。當將換檔桿移到P、N、R1檔時，系統停止工作。

（2）操作開關
    控制開關在組合開關上，如圖2-137中A （ on/off ） 、B（＋、RES/－，SET）與圖2-138所示。


    把按鈕A上的開關置于ON，如圖2-139所示。

    當巡航裝置打開后會在儀表上顯示一個警報燈，如圖2-140所示。注意：該警報燈不是在所有裝備CCS的車上都有。

    當達到理想的車速后，短暫地的按一下SET鍵，就可以松開油門踏板，此時按設定的車速行駛，如圖2-141所示。

    在巡航狀態下，通過踩油門踏板也可提高車速，但當腳離開油門踏板后，車速又會回到以前的設定值，但有一個例外，即如果5min以大于設定車速10km/h以上的速度行駛后，就必須重新存儲速度值。

    如果進行系統臨時關閉操作時沒有速度值被存儲或已存儲的速度值被清除了，可以通過以下方法重新存儲：開關置于ON，緊接著按住按鈕“＋”，直到達理想的速度，松開按鈕后當前的速度值就被存儲下來了。

▲減速/存儲
    已存儲的車可以通過按“－”按鈕有級（步長1/2或3km/h）降低。如果按住該按粗不動，車速會自動降低，直到達到目標車速時松開按鈕，當前的車速就被存儲下來了。
    當“－”按妞在車速低于30km/h時松開，存儲的車速值被清除。此時只能加速到30km/h以上后再重新存儲，如圖2-142所示。

▲加速/存儲
通過按“＋”按粗使存儲的車速有級（步長1、2或3km/h）提高，如果按住按鈕不動，車速會自動提高，直到達到目標車速時松開按粗，當前的車速就被存儲下來了。

▲手動變速箱
    臨時關閉：踩制動踏板或離合器塔板，當前存儲的速度值仍被保留著。
    如果想重新獲取已存儲的速度，則必須在松開制動踏板或離合器踏板之后緊接著按一下RES鍵，如圖2-143所示。

▲自動變速箱
    臨時關閉：踩制動踏板或?qū)�換檔桿置于P、R、N、1位置。當前存儲的速度值仍被保留著。
    如果想重新調用已存儲的速度，當車速高于30km/h時，松開制動踏板或?qū)�換檔桿移到D、3、2檔之后，緊接著按一下RES鍵，如圖2-144所示。

    注意：只有當前的交通狀況允許，才建議恢復到較高的設定車速。

當把開關置于OFF或關閉點火開關，此時巡航系統所存儲的值被清除，系統被完全關閉。

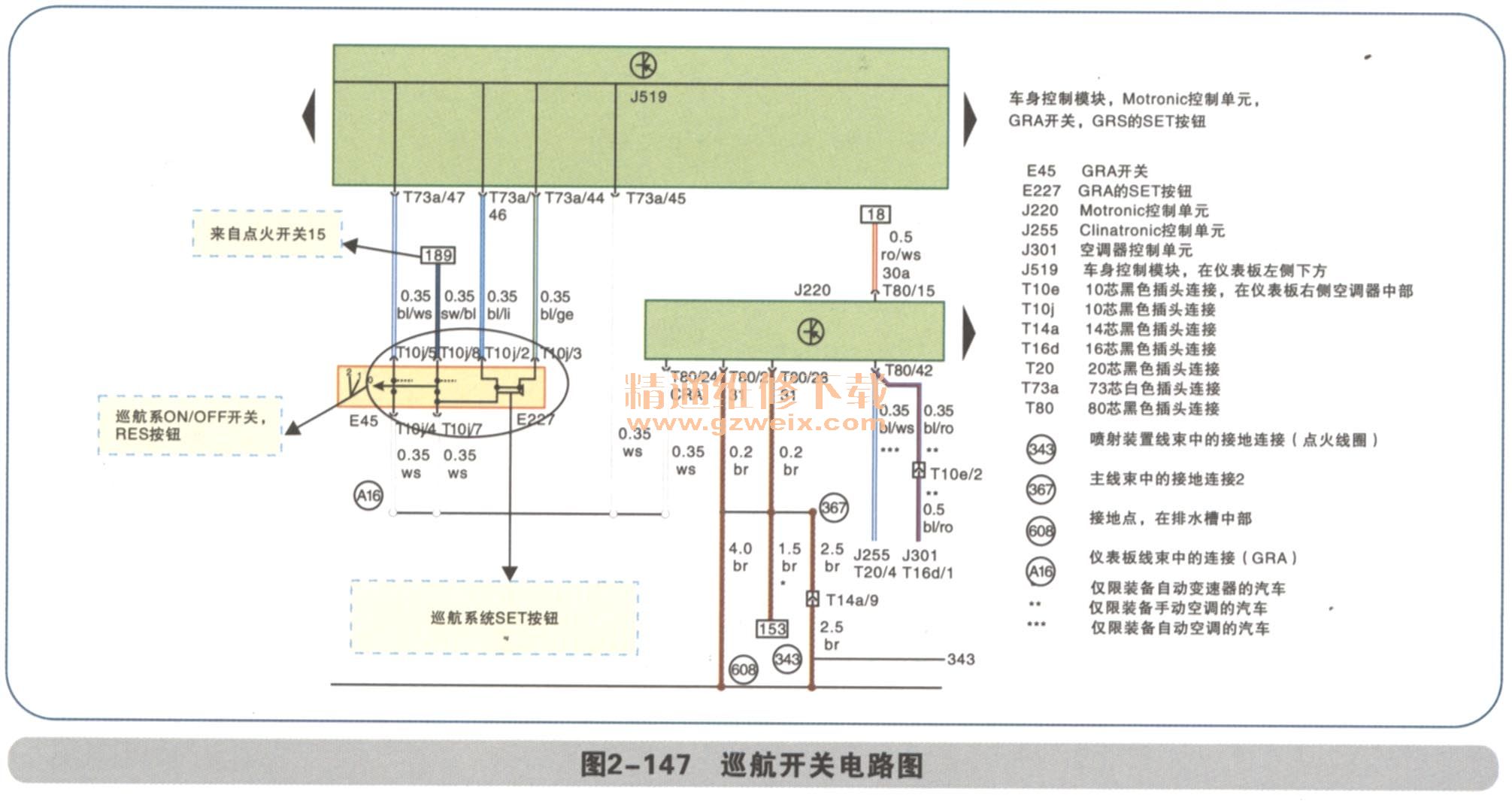

若想再次啟動巡航系統，在車速高于30km/h的情況下，將巡航開關置于ON位置，并重新設定巡航車速，如圖2-145～圖2-147所示。
