第三節 發動機控制系統原理及識讀
    大眾新寶來采用了幾款不同的發動機，本節主要以2.0L，CEN發動機電控單元電路圖為例進行講解。

    1．發動機控制系統概述
    （1）發動機控制系統原理框圖（如圖2-42所示）

    （2）發動機控制系統組成部分
    發動機由發動機電腦、電源、接地、開關信號輸入、傳感器信號輸入、執行器、診斷接口、故障指示燈等組成。

    對于目前汽車上采用越來越多的控制單元，學會怎樣識讀微機控制系統電路圖很有必要。發動機控制系統電路圖主要分為以下幾類：
    控制單元自身的電源電路、接地電路；
    信號輸入電路、信號輸入電路包括傳感器電路和開關信號電路；
    執行器工作電路；
    與其他控制單元連接電路；
    診斷接口以及故障指示燈控制電路。

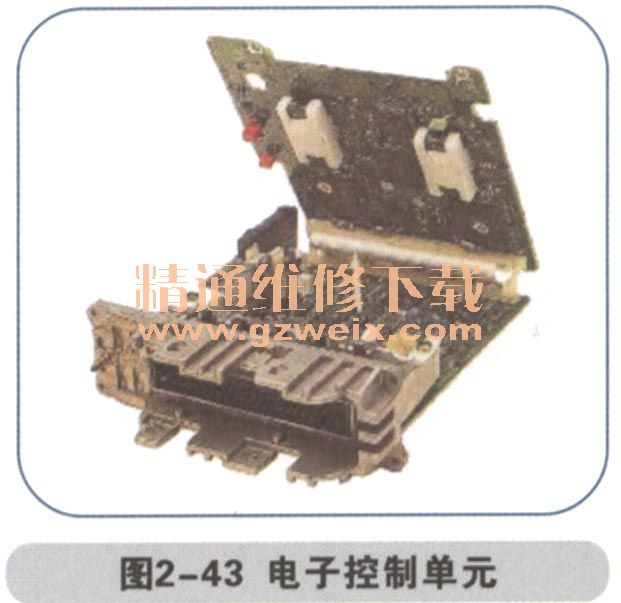

    ▲電子控制單元

    它是發動機電子控制系統的核心部件，實際上是一個微型計算機，一方面從傳感器接收發動機的工作信號，另一方面完成對這些信號的處理，并給出相應指令來控制執行器的正確動作，如圖2-43所示。

    ▲傳感器
    傳感器的作用：
    感知信息的部件負責向控制單元提供發動機的工作情況和汽車運行狀況，從而使控制單元正確管理發動機的運轉，如圖2-44所示。

傳感器信號類別：主信號、校正信號、附加信號

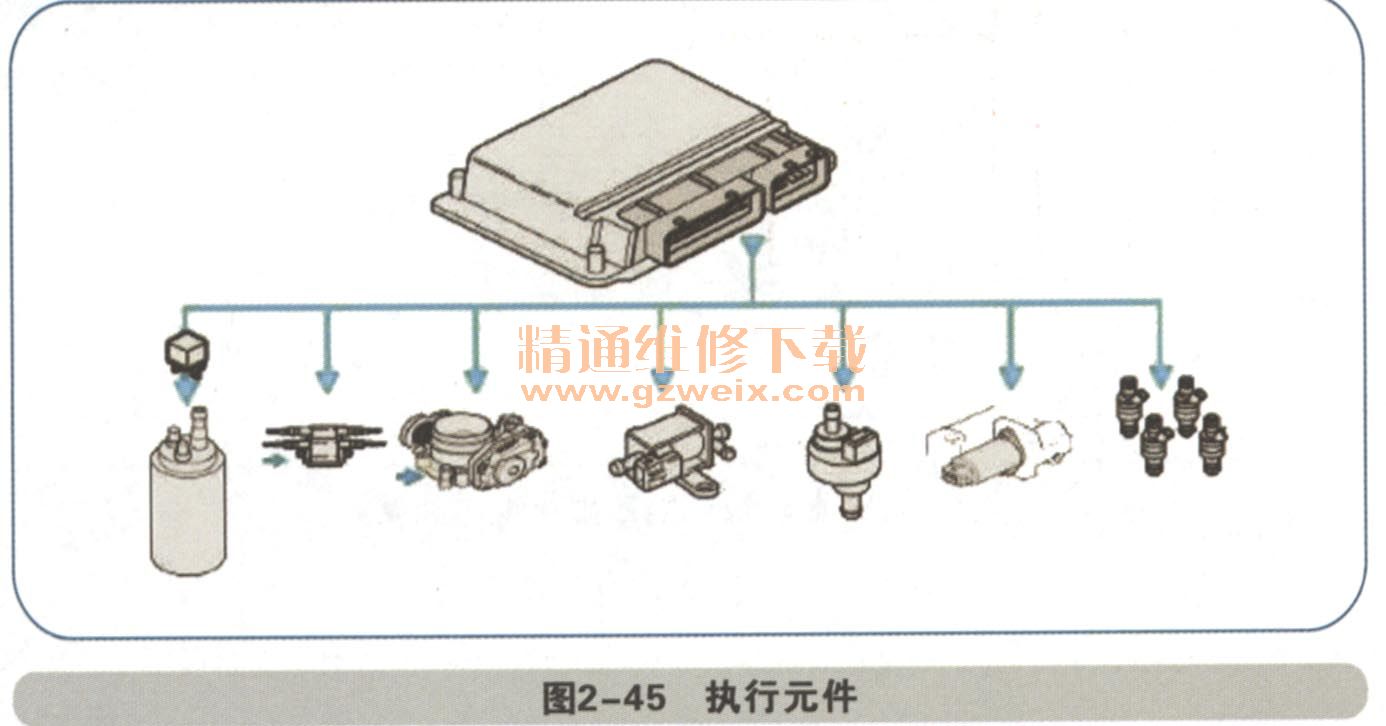

    ▲執行元件
  執行元件負責執行發動機電子控制單元發出的各項指令，是指令的完成者如圖2-45所示。

    ▲新寶來發動機電控系統的組成（如圖2-46所示）
