一輛行駛里程約15萬km、車型為R56，搭載N16發動機的2011年寶馬MINI轎車。用戶反：映該車怠速抖動。
    檢查分析：維修人員檢測發動機控制單元，沒有發現故障碼。查看各缸的扭矩修正量，發現1缸的數值明顯偏大。拆卸1缸火花塞檢查，發現其燃燒良好。將1、4缸火花塞、點火線圈對調后試車，故障依舊。測量1缸點火線圈初級部分的波形（圖1），且與其他缸的波形一致。

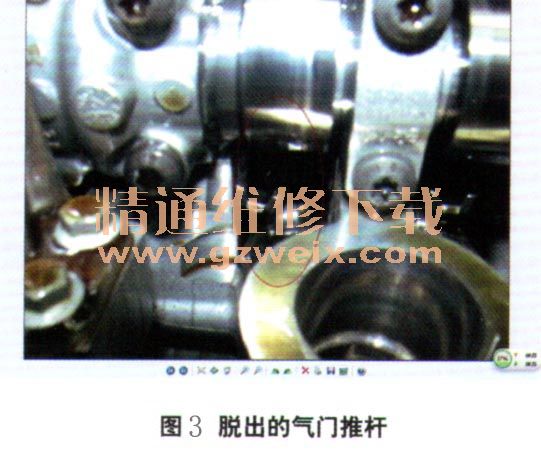

    將1、4缸噴油器對調后試車，故障依舊。測量1缸噴油器控制信號的波形（圖2），與其他缸的一致。既然點火和噴油都沒有問題，接下來決定測量缸壓。測量發現1缸的缸壓可以達到10 M Pa，與其他缸的一致。拆卸氣門室蓋檢查，發現1缸的一個進氣門推桿傾斜（圖3）。分析認為，出現這種現象的原因是發動機曾經轉速過高，使氣門未能充分回位，導致推桿從液壓挺桿上脫出。



    故障排除：將推桿回位，試車確認故障排除。
