一輛行駛里程約5.5萬km，發動機為N55的2011款寶馬X5。該車進廠換油保養，前臺接待SA在例行車輛檢查中，發現該車電子手剎故障燈亮起。并告知客戶，客戶稱已經在某4S店檢查過了，是手剎控制單元的問題，更換要6000多元，由于價格昂貴，客戶沒有更換。且叫我們看看，能否修復。
    故障診斷：待該車做完保養后，連接ISID進行系統快速診斷，發現電子手剎EMF并沒有與系統失去通信。
    讀取系統故障代碼。
    6011EMF控制單元：內部故障；
    600E EMF控制單元內部故障；

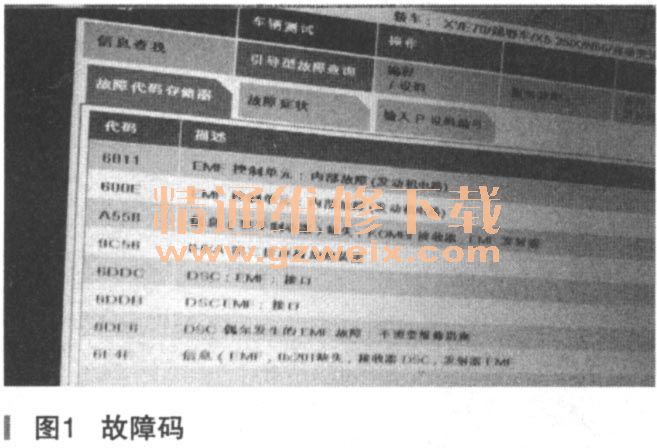

    A558 KOMBI缺失EMF的信息等一系列故障（如圖1所示）。

    首先走引導計劃，調出EMF的電路圖，根據故障引導測量15WUP的喚醒線，11V左右，正常。
    CAN線CAN H對地電壓為2.4V ， CAN L對地2.7V，正常。系統提示更換EMF控制單元。
    仔細分析優先權最高的“6011EMF控制單元內部故障，發動機電路”這個故障代碼。
    我們分析，它指的發動機電路，
是不是說的就是EMF電機呢？
    經過與客戶溝通后同意拆解EMF控制模塊進行維修。

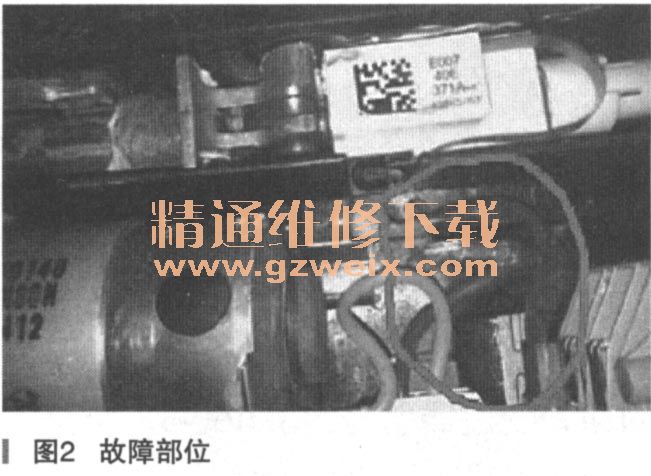

    經過小心拆解EMF控制單元，發現電機的負極線接口已經斷開（如圖2所示）。

    故障排除：經過拆下模塊重新對電機負極引腳仔細焊接后，故障排除。

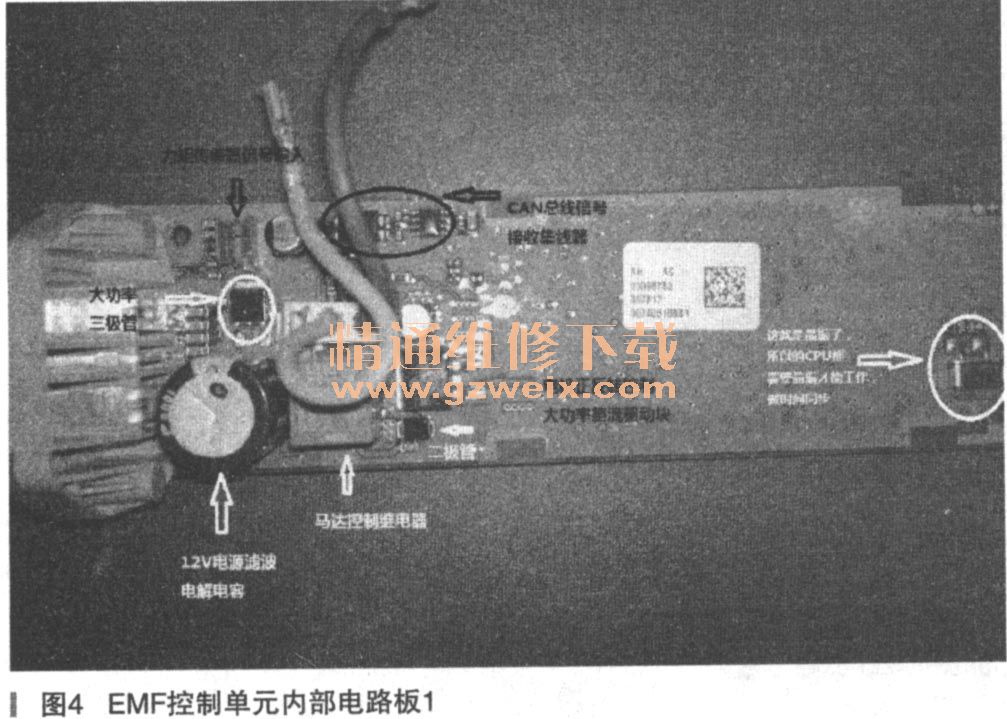

    故障總結：該故障在后來遇到多起，特別是在X5、X6車型上，究其原因就是電機轉動時電流過大，出廠時的設計不合理造成的。在經過筆者仔細的研究分析后，對該模塊內部的控制有一些認識和分析，如圖3～圖5所示（圖4、圖5）。





    控制單元主要由4大塊組成：①電源處理電路（故障率最大）；②信號處理電路（故障率極低）；③電機負載驅動電路（故障率較大）；④單片機（CPU）。
    電源電路：由電解電容、電源處理芯片、功率三極管構成，如果有EMF無法通信的故障，在外圍電路無故障的情況下，就是電容或電源處理芯片損壞，電源處理芯片負載將輸入的12V電壓進行轉換成內部其他芯片所需的5V供電（如CPU，存儲器等）。
    信號處理電路：由總線信號接收集線器、信號處理芯片、單片機構成。集線器負責處理CAN總線波形矯正后發送至單片機后運算，信號處理芯片負責傳感器輸入的信號整形后發送給單片機進行處理。信號處理電路一般屬于信號電壓，且有阻抗輸入保護，一般情況下很不容易損壞。
    電機驅動電路主要由FET場效應管和兩塊正反向大電流驅動芯片及雙觸點繼電器和電機構成，單片機根據力矩傳感器的力矩變化信號，來控制FET及電流驅動塊，實現電機的正反轉。由于控制電流較大，電流控制塊由于過熱而燒壞。
    95060EEPROM為電可擦寫存貯器。與CPU之間為串行通信，內存16K，存儲底盤號、設碼數據等，也就是說，通過編程器可以將存儲器內的底盤號清空為新車的，也可以改寫成其他車的車架號。
    一般來說涉及安全系統的部件，還是建議客戶更換。
    另外要注意的是，EMF內部有力矩傳感器，在沒有將拉線裝入制動鉗的情況下，操作手剎按鈕EMF可能不會動作，手剎報警燈也會亮，裝好后需要?jiǎng)h除故障碼，方能正常使用。
