故障診斷：接車后，路試驗證故障現象，確實如車主所述。連接專用診斷儀ISTA，系統存有“渦輪增壓壓力調節可信度低”的故障碼。在動手維修之前，我們先了解一下寶馬N20發動機的渦輪增壓系統，這樣維修起來才能夠做到有的放矢。

    寶馬N20型發動機采用的是單渦輪雙渦管增壓器。所謂的雙渦管是指有兩條互不干涉的管路都通向廢氣渦輪側，其排氣歧管采用無間隙四合二結構，每?jī)蓚�(gè)排氣分別匯聚成一個排氣通道，排氣歧管和廢氣渦輪增壓器彼此焊接在一起組成一個總成。寶馬N20型發動機的單渦輪雙渦管構造如圖1所示。

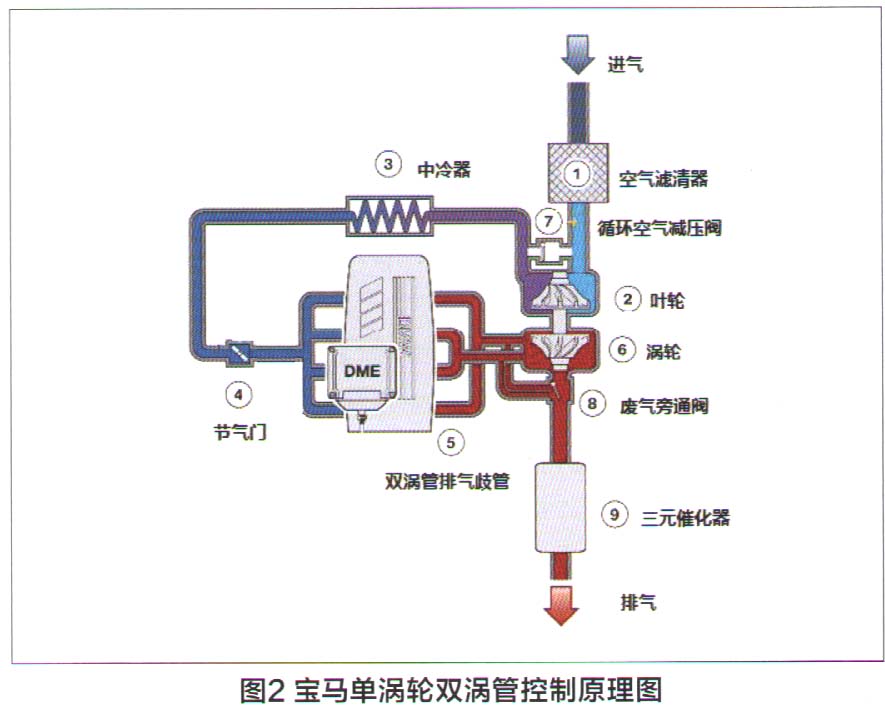

    N20發動機將1缸和4缸集成為一個廢氣通道、2缸和3缸集成為另一個廢氣通道，這樣可以更高效地利用脈沖增壓效果。脈沖增壓可實現渦輪增壓器的快速響應特性，提升增壓的效果，特別是在轉速較低情況下，因?yàn)榇藭r(shí)脈動最強。寶馬N20型發動機單渦輪雙渦管渦輪增壓器最大程度地解決了渦輪遲滯的問題，發動機轉速大概在1 250r/min，渦輪增壓器便可介入工作，使得發動機的扭矩達到最高。寶馬單渦輪雙渦管增壓器控制原理如圖2所示。

    寶馬N20型發動機的點火順序為1-3-4-2。普通的渦輪增壓器（單渦輪單渦管）的排氣歧管是將所有氣缸的排氣管集合到一起，將廢氣匯集后再去推動渦輪。所有廢氣經過排氣歧管進入排氣渦管推動葉片之前都會聯通在一起，而在葉片阻力形成的高壓下，一部分從工作缸排出來的廢氣會回流進上一個缸。也就是說普通的渦輪增壓器會導致上一個缸排氣不完全，這會直接影響到接下來的充氣質量，另一部分會沖擊上一個工作缸的廢氣波，兩股廢氣疊加在一起反而會削弱渦輪的廢氣驅動力。

    發動機工作時產生的廢氣流經廢氣渦輪增壓器的渦輪側，推動渦輪轉動，渦輪又帶動與其剛性相連的泵輪轉動，進而將進氣道內的空氣壓縮，從而提高進氣壓力。因此，增壓壓力與到達廢氣渦輪增壓器渦輪側的廢氣氣流有直接關系。發動機控制單元通過廢氣旁通閥調節增壓壓力。當達到所需增壓壓力時，廢氣旁通閥打開，部分廢氣通過旁通通道排出。這樣可以在發動機不需要增壓時降低渦輪的轉速，進而控制增壓壓力。該廢氣旁通閥由真空?qǐng)?zhí)行機構直接操縱，而真空?qǐng)?zhí)行機構是由發動機控制單元通過電子氣動壓力轉換器來控制的。其真空負壓由一個持續運行的發動機真空泵產生，并儲存在氣門室蓋內的蓄壓器中。這樣可以避免對制動助力功能產生不利影響。

    寶馬N20型發動機的真空系統與N55型發動機相似，除為制動助力器提供真空壓力外，主要用于啟用廢氣輪增壓器上的廢氣旁通閥。此外在寶馬N20型發動機上還通過真空壓力來操作排氣風門。

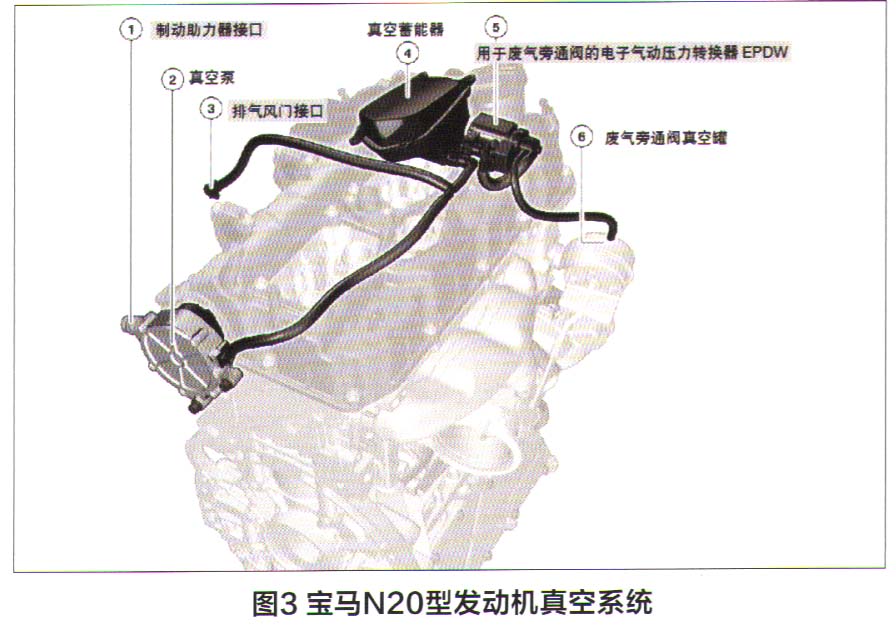

    寶馬N20型發動機真空泵采用兩級設計，以便為制動助力器提供所產生的大部分真空壓力。為了確保始終提供充足的真空壓力用于操控廢氣旁通閥，系統還采用了一個真空蓄能器。真空蓄能器與發動機蓋板牢固地連接在一起。寶馬N20型發動機真空系統如圖3所示。
