一輛裝備了ZF的8速自動變速器及N52T型號3.0L直列六缸自吸汽油發動機的寶馬530轎車。用戶反映：該車輛中速行駛時，有抖動現象。
      維修人員與客戶一塊試車，確認以下故障細節信息：中高速行駛中（大約50～100km/h之間），減速稍微抬起加速踏板（不踩制動踏板）再次加速時車身有一明顯連續抖動。
      維修人員先后更換了新的火花塞、點火線圈，清洗節氣門、噴油器及缸內積炭，試車故障現象依舊出現；斷開前氧傳感器，斷開可變氣門系統中偏心軸傳感器，使VVT、VONAS退出工作模式下試車，抖動感減輕但還是存在。已經互換輪胎排除動平衡。維修人員認為，故障不是車身共振，抖動是傳動系統的反復快速顫抖，懷疑來白于變速器頓挫或打滑。因此，筆者開始介入了此車的調查維修工作。
    故障診斷：首先，筆者完成了基本檢查并提出了詳細的測試方法，并得到了車輛故障現象的細節信息。

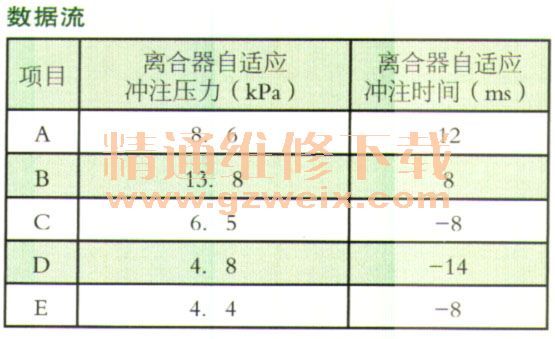

      （1）變速器油質清澈透明，氣味無異常且無焦瑚味道；查閱診斷數據中變速器中各個離合器適應值（如表所示），數據無異常。

      故障現象的測試與細節。抖動不是類似失火那種突然頓挫，是一種快速的前后聳車，頻率較快、類似顫抖。故障也不是每次收油都會出現，車速一般在D擋位50～100km/h收油加油時才有，出現問題時一發動機轉速一般介于1500～2000r/min之間。故障現象在熱車狀態時比冷車狀態相對明顯；在經濟駕駛模式下很明顯，使用運動模式非常激烈的駕駛下，幾乎感覺不到任何故障。
    在使用手動模式M4或M5、M6擋擋位內、時速50～80km/h、發動機1800r/min左右也可以出現。此狀態駕駛時故障頻率較高，可以確認變速器當時并沒有換擋，肯定不是換擋造成的闖車。
      （2）使用診斷儀ISID，讀取故障狀態時變速器的變矩器鎖止離合器狀態，故障出現時斷，變矩器鎖止離合器正處于“調制低”或“已關閉低”狀態。
    根據以上故障細節信息，我們可以總結：此現象不像發動機失火導致反沖而是類似離合器接合抖動的顫抖。故障僅出現在收油再加速過程中且故1瘴出現在檔位內，變速器根本就沒有換擋動作。所以，由此基本上排除8HP的5組離合器動作上有問題。筆者初步懷疑是變速器的變矩器鎖止離合器調制時（調制是指離合器的半聯動控制）產生的抖動。
    在此，筆者還需要簡單給各位介紹一下，為什么排除變速器內部的5組換擋離合器。其原因就是故障狀態時，變速器在擋位內沒有任何換擋動作，既然離合器沒接合／分離動作，所以在很大程度上已經排除了離合器的影響。而為什么是很大程度排除，而不是完全排除？因此，ZF的這款變速器具有預換擋控制，也就是說變速器根據信號需要換擋前就提前控制下1組變速器離合器預接合，如果預接合的離合器接合點沒有適配完美，就會在擋位內、換擋前產生干涉，造成制動效果（預換擋：換擋前的離合器預先淮備好）。
      再結合此車的實際故障表現，故障現象均出現在收油再平穩加速之后，所以，按照變速器的換擋邏輯，程序在此時應該不會判斷需要升擋或降擋，所以也就不應是控制離合器預接合并出現干涉。并且維修人員還確信，除了這個擋位內的抖動故障表現外，變速器白身的升降擋的換擋性能沒有任何異常，非常平穩、無換擋沖擊。因此，筆者幾乎可以判定，該故障應該與變速器內部的5組換擋離合器無關。
      那么，既然是擋位內的顫抖，可能的影響有：①變矩器鎖止離合器方面（調制控制，也就是半聯動過程控制不良）；② VTG（分動器）方面的可能，但此車為后驅，此方面徹底排除；③發動機方面扭矩適配的可能，根據維修技師的維修過程，也基本上排除。
