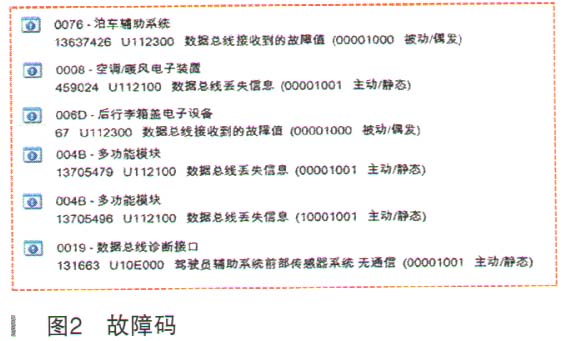

故障診斷：維修技師首先確認故障現象，檢查燈光均正常點亮。使用專用檢測儀VAS6150B檢查，發現在76泊車輔助系統／6D后行李箱蓋電一子裝置中有故障：U112300數據總線接收到的故障值；08空調／暖風電子裝置和4B多功能模塊中存儲有故障碼：U112100數據總線丟失信息；19數據總結診斷接口存儲有故障碼：U10E000駕駛員輔助系統前部傳感器系統無通信（如圖2所示）。

    從以上故障碼來看，此車故障應該是一個典型的CAN數據總線信息傳遞類故障。思考CAN數據總線相關的故障含義，例如：數據總線丟失信息說明當某個控制單元由于故障無法接收其他控制單元的完整信息時，故障會存儲在故障存儲器（與事件存儲器記錄“控制單元無通信”相同）。數據總線接收到故障值一般可以認為是通過數據總線識別到其他相關控制單元總有相應的故障信息存儲。

    通過以上CAN總線故障含義分析，可以將重要的故障信息鎖定為“U10E000駕駛員輔助系統前部傳感器系統無通信”。考慮至此維修技師接著對A5駕駛員輔助系統前部傳感器系統進行電腦檢測，發現診斷儀不能讀取該系統的故障信息。

    根據以上檢測得到的故障信息及原理分析，可以將故障范圍鎖定為以下幾方面：

      （1）駕駛員輔助系統前部傳感器系統R242本身故障；

      （2）駕駛員輔助系統前部傳感器系統R242相關線路故障。

    按照由簡到繁的檢查方法，首先根據電路圖（如圖3所示）檢查駕駛員輔助系統前部傳感器系統供電／搭鐵等相關線路，在檢查的過程中發現駕駛員輔助系統前部傳感器系統R242插接器有進水痕跡，拆下駕駛員輔助系統前部傳感器系統控制單元R242后，用手來回甩動R242還有水滴流出。采用淋水試驗檢查漏水部位，發現是駕駛員輔助系統前部傳感器系統R242上部的前風擋漏水。檢查供電正常、搭鐵良好，清潔處理插接器水跡，重新裝復試驗故障依舊。

    通過以上檢查可以將故障點鎖定為駕駛員輔助系統前部傳感器系統R242本身故障。經過與用戶溝通，了解到該車一個月前在某維修廠更換過前風擋玻璃。經用戶同意后對駕駛員輔助系統前部傳感器系統R242進行了更換。維修技師對其更換后，進行了在線編碼，接著使用專用工具VAS6430進行了校準工作。校準完畢后，試車發現儀表上仍然提示“故障大燈隨動AFS”。

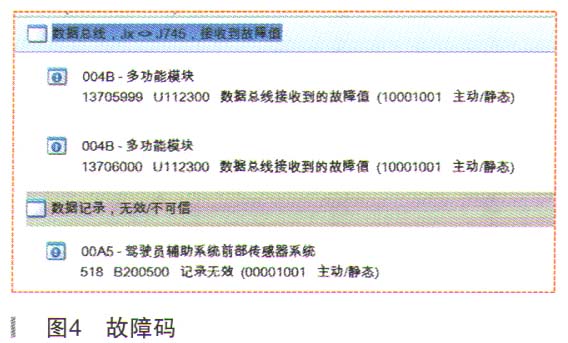

    再次使用專用診斷儀檢查發現在A5駕駛員輔助系統前部傳感器系統中存儲有故障碼：B200500記錄無效（如圖4所示）；4B多功能模塊中存儲有故障碼：U112300數據總線接收到的故障值；故障碼可以清除，但每次關閉點火開關再次啟動后，故障再次出現。維修技師使用專用診斷儀VAS6150B中的故障導航功能進行檢查，執行了軟件配置，并重新進行了校準，之后試驗故障依然存在。
