一輛行駛里程僅有250km、配置2.0T發動機（CGM）的全新大眾帕薩特轎車。該車行駛中熄火，出現故障時OBD, EPC燈同時點亮報警且無法啟動。

    故障診斷：由于該車行駛中熄火無法啟動，將車子拖回廠后又可以正常啟動。經了解該車在其他維修廠維修過幾次且故障未解決，利用VAS6150B讀取故障顯示故障碼：00135 P0087油軌／系統壓力過低（靜態）。目前車輛狀態正常，報警燈熄滅，故障碼都可以清除。于是讀取了發動機轉速、噴油脈寬、點火提前角、高壓油壓等數據，均在正常范圍內。經測量低壓油壓也正常。進一步拆檢低壓油泵引射泵吸油管，安裝位置正常，無脫落情況。由于該故障現象出現概率較低，行駛半個月才熄火兩次，只能結合故障碼，分析故障原因應該是由于燃油供應系統出現了問題。
    在想一次性徹底解決的情況下，只有連接VAS6150在顛簸路面反復試車，希望能將故障現象再現出來。終于故障又再次出現，在行駛中車輛突然無法加油，此時觀察VAS6150數據流，可見高壓油壓在直線下降直至車輛熄火。熄火時候油壓降低至135kPa （1.35bar），而正常高壓油壓為4000～18000kPa（40～180bar）。由此可見故障碼報油軌／系統壓力過低還是非常準確了。
    對偶發故障，迅速檢查故障點是一個必備的條件。因此車輛熄火瞬間，馬上用萬用表去測量低壓油泵插頭的供電電壓，經測量發現此時低壓油泵插頭處無電壓輸出（正常車輛應該為9v）。檢查至此說明油壓過低熄火的直接原因是低壓油泵供電存在異常，只要排除該供電異常那么問題就可能迎刃而解了。
    接下來了解該車供油系統，可知燃油箱內低壓油泵是由燃油泵控制單元J538直接供電的，而J538則是通過發動機控制單元的脈寬調制信號來對低壓油泵的電壓控制。現在低壓油泵插頭上供電異常，可能的問題包括：① J538本身故障；20 J538供電或搭鐵故障；3} J538至發動機控制單元脈寬調制信號存在異常。

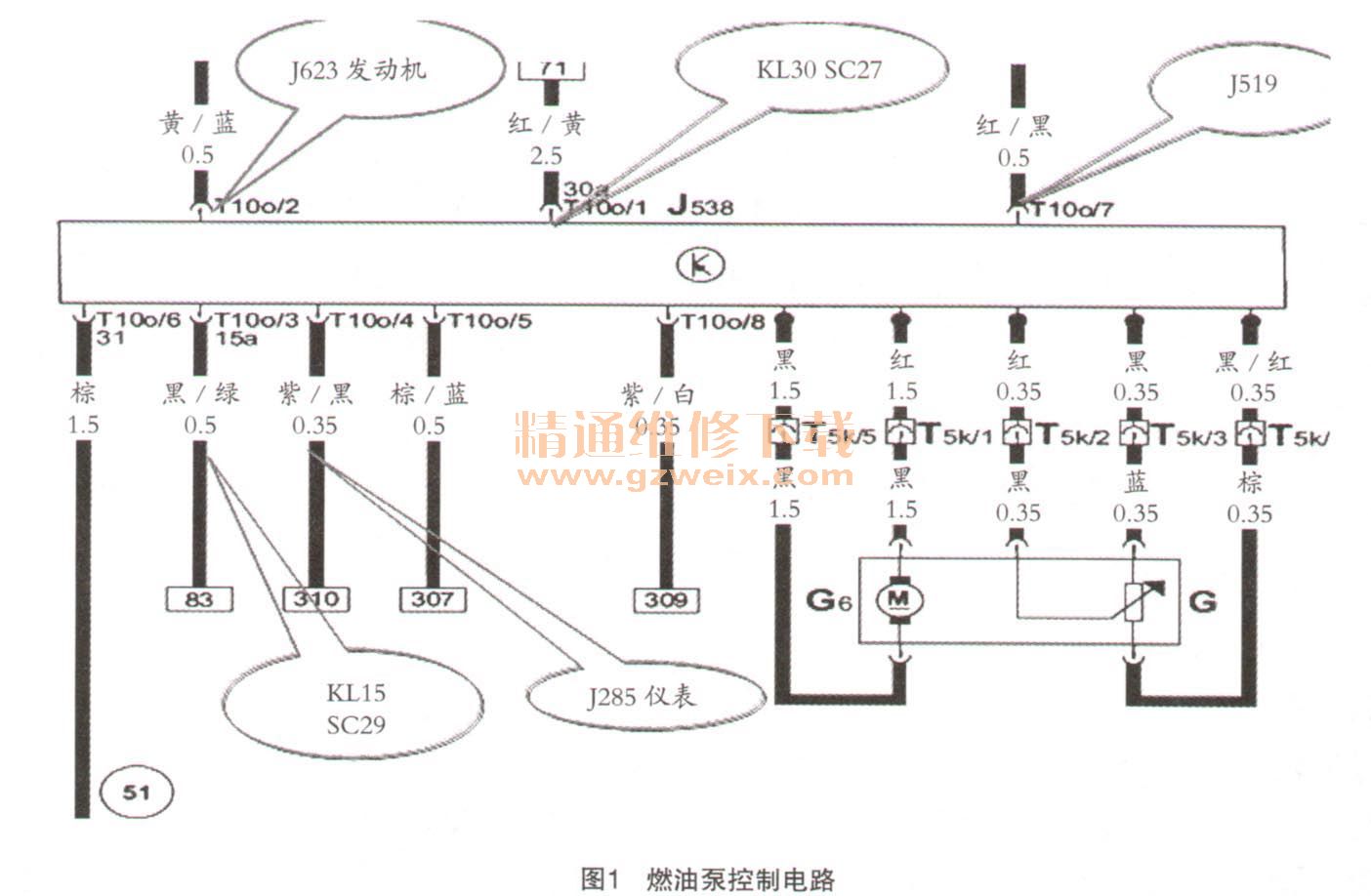

    首先圍繞J538的供電展開檢查，根據電路圖（如圖1所示），斷開保險絲SC27，啟動發動機后，發動機控制單元存儲故障碼和本車故障碼一致。而斷開保險絲SC29，發動機控制單元的故障碼為00604燃油泵模塊控制電路電壓低且偶發，與該車故障碼不符。斷開J538控制單元7號腳，發動機控制單元記憶故障碼為00602燃油泵控制單元控制電路斷路，同樣不符合。斷開發動機控制單元脈寬調制信號線2號腳，發動機控制單元同樣記憶故障碼00602，與故障碼不符。通過模擬法，發現只有斷開保險絲SC27故障才和客戶所報修故障相符，因此接下來重點應該放在保險絲SC27和J538本身了。

    經反復檢查保險絲SC27的針腳，沒發現任何松曠或異常的地方，于是只能為客戶更換了燃油泵控制單元J538，更換后客戶試車1個月再來檢查并反饋，故障一直未出現。經診斷儀測試，系統中也沒有故障碼。至此可以確定故障已經排除。

相關資料：2017年7月大眾、奧迪原廠維修信息系統ELSA 6.0
