一輛行駛里程約1.3萬km、配置1.8T發動機的大眾新帕薩特轎車。該車節氣門會發出“嘀嗒、嘀嗒”的聲音，散熱器風扇高速擋轉動，發動機無法著車，啟動機運轉正常。

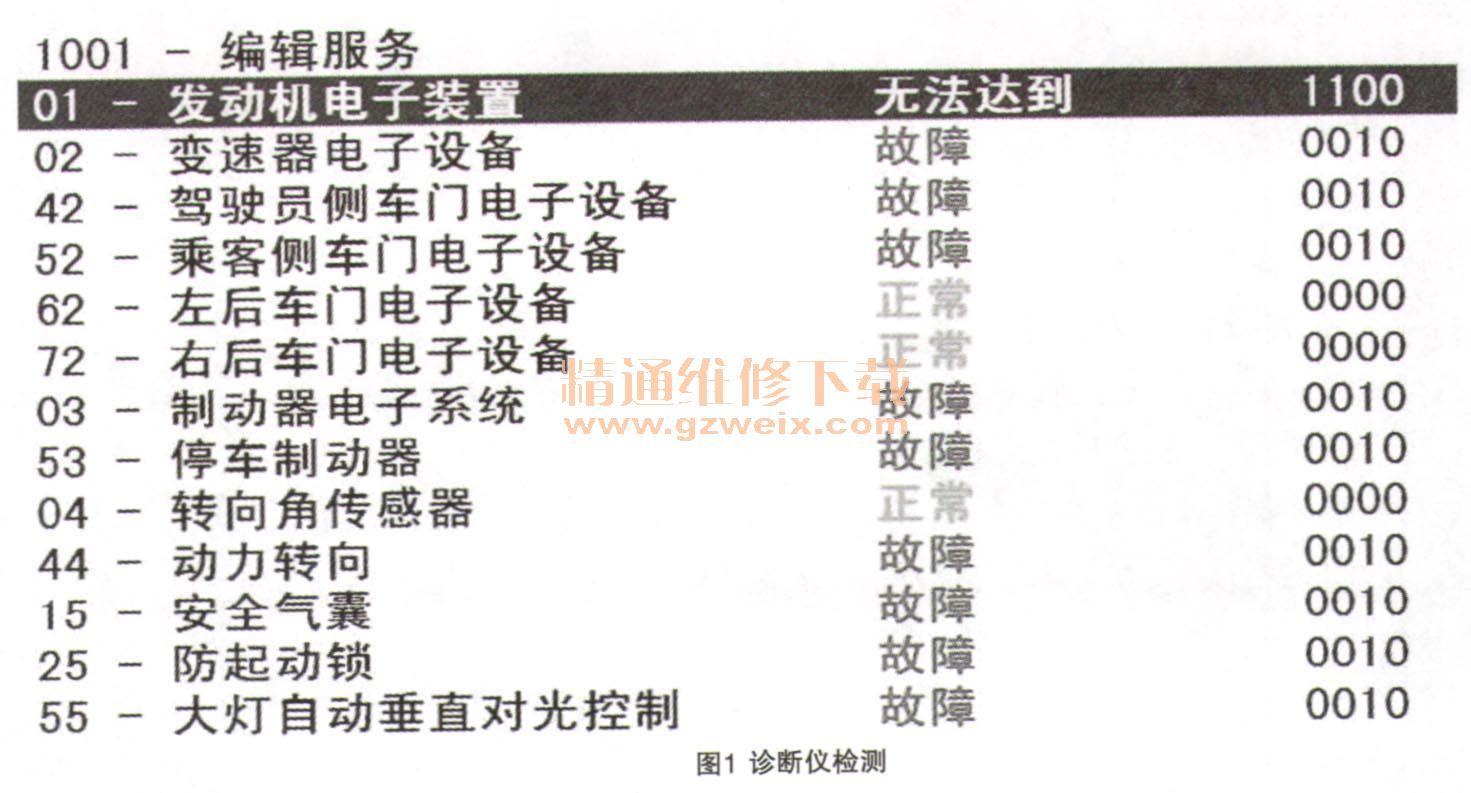

    故障診斷：將車拖回維修站后通過VAS505X讀取發動機控制單元故障碼，顯示發動機控制單元無法到達，診斷儀無法和發動機控制單元通信，而和驅動總線連接的所有控制單元都記憶發動機控制單元無通信故障碼（如圖1所示）。

    據該故障現象分析，故障范圍應該圍繞著發動機控制單元J623來檢查了，故障點不外乎控制單元本身損壞，供電或搭鐵線存在故障，通信CAN線存在異常等。依據先易后難的原則，首先根據電路圖，測試SB 10、 SB 19 、 SC7保險絲正常，檢查搭鐵點655也完全正常。
    進一步拆下發動機控制單元插頭，接上專用工具VAG1598/39及VAG1598/42，檢查T94a/3、 T94a/5、T94a/6、 T94a/87、 T94a/92均為12.5V，接近蓄電池電壓，測量了T94a/l、 T94a/2、 T94a/4搭鐵良好，由此確定發動機控制單元電源及搭鐵正常。
    接下來只剩下發動機控制單元通信CAN線沒檢查了。于是繼續測量CAN數據總線電壓，低位電壓2.3V，高位電壓2.6V，由此基本斷定CAN數據總線也不存在問題，但是為了保險起見，繼續用示波儀測量了CAN線的波形，經測量其高低位線波形都符合標準。至此可以確定發動機控制單元電源與通信線路均正常，剩下一個可能性就只有發動機控制單元本身的故障了。
    故障排除：首先代換了其他車輛的發動機控制單元，沒做防盜匹配，用診斷儀嘗試著可以進入發動機控制單元，至此完全可確定是發動機控制單元內部故障，導致發動機拋錨了。遂為客戶訂購一個全新的發動機控制單元，到貨之后對發動機控制單元在線防盜匹配及編碼，更換后試車故障排除。
    故障總結：充分利用專用工具、鎖定故障范圍，由易到難逐一排除故障點，最終得到準確的診斷。
