一輛行駛里程約1080km、配置1.4T發動機的大眾新朗逸轎車。該車偶發性出現啟動不著車現象。

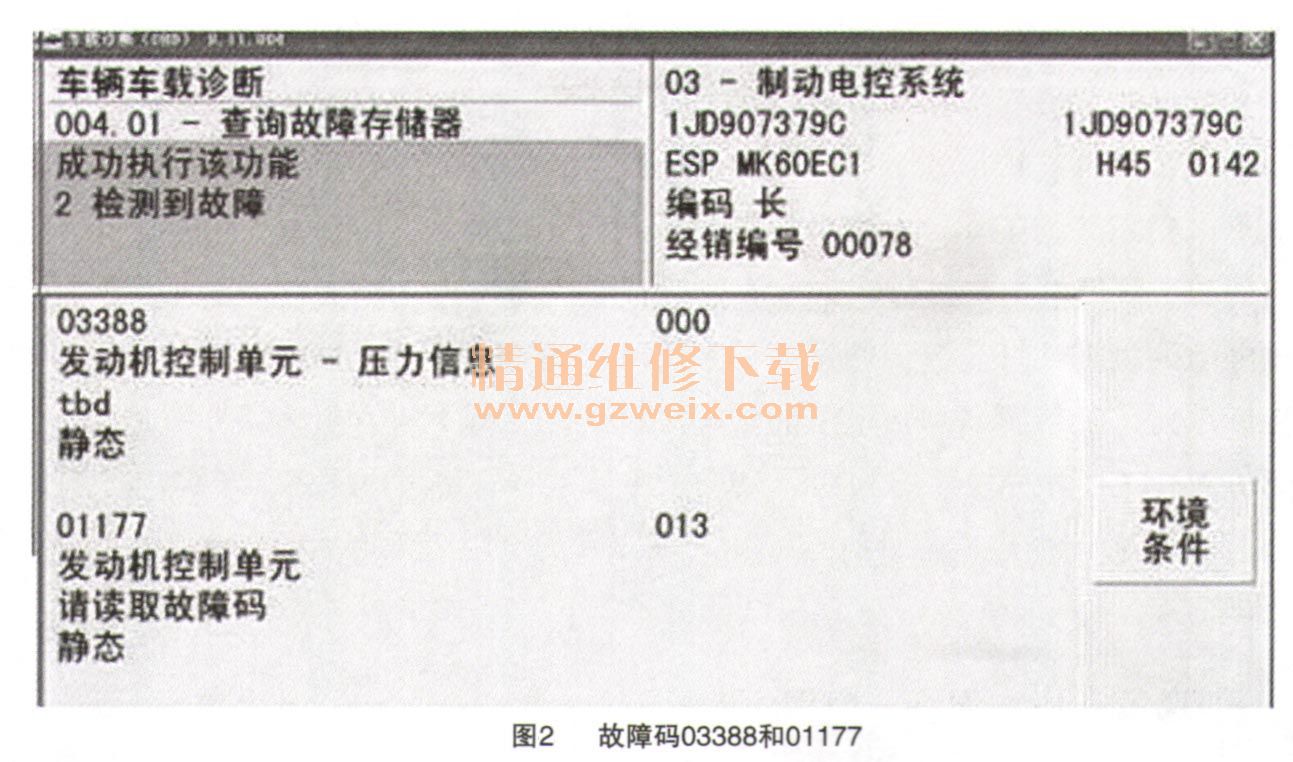

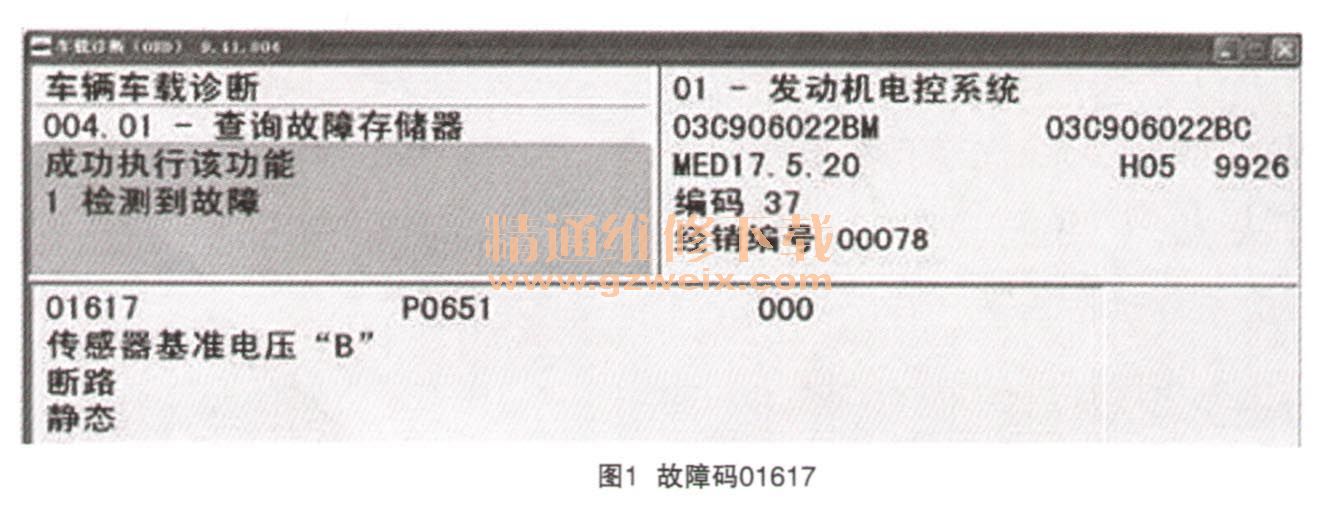

    故障診斷：該車是去現場救援的車輛，到達現場后檢查發現發動機單元和ABS控制單元內都儲存有故障碼。故障碼（如圖1、圖2所示）分別為01發動機電控系統中的P01617傳感器基準電壓“B”靜態和03制動電控系統中的P03388發動機控制單元一壓力信息，靜態；P01177發動機控制單元請讀取故障碼，靜態。初步懷疑問題是在控制單元的供電和接地上，在處理完供電和接地后，故障碼變?yōu)榕及l(fā)，清除故障碼后啟動正常。



    本以為故障已經排除，下午下班時客戶的電話又來了，還是啟動不著。這次到現場后一次就啟動著車了，感覺不出問題。但診斷時發現還是那個故障碼，只不過是偶發故障。因?yàn)槭切萝?chē)客戶的抱怨比較大，客戶不同意回站維修，只好給客戶說回去先研究一下明天來上門解決。回站后就用試乘試駕車模擬故障碼是怎么出現的，根據故障碼懷疑問題是在某個傳感器的供電上。
    通過電路圖查找，發現發動機控制單元給傳感器供電的有很多根5V電源。進氣壓力傳感器G71和霍耳傳感器G40，還有燃油壓力傳感器G247共用一根有發動機控制單元輸出的5V電源。將該線對地時出現的故障碼是基準電壓B斷路。
    轉速傳感器G28和增壓壓力傳感器G31共用一根5V電源。將該線對地時故障碼是基準電壓A斷路。
    節氣門和加速踏板各是單獨一根5V電源。在對地時故障碼也是基準電壓A斷路。
    通過模擬的故障碼，與查找相關資料查詢出問題應該在G40、G71、G247這3個部件或供電的線路上。再次分析ABS系統的故障碼：03388壓力信息的故障碼，應該將進氣壓力傳感器作為重點檢查。
    故障排除：第二天到達客戶家后再次查詢故障，發現還是原來的故障碼，并且為靜態故障。此時該車無法啟動著車，斷開G71后原來的故障碼可以清除了。只有G71的故障碼了，但此時能正常啟動車。拆下該傳感器后發現插座內3號腳和4號腳內有很小的金屬銹跡，插座內部水漬已干，但傳感器已經損壞。
    故障總結：我們?cè)谶M(jìn)行此類故障排除時，一定要先了解車輛的基本結構和原理，對控制單元各個針腳的定義及功能先根據電路圖進行相關分析判斷制訂相關維修方案，依據相關的維修資料和輔助工具，根據制訂的維修方案有條理有步驟地去逐步排除，在故障排除后將故障排除情況進行總結，從而更好地提高個人的維修技能。

相關資料：2017年7月大眾、奧迪原廠維修信息系統ELSA 6.0
