故障診斷：

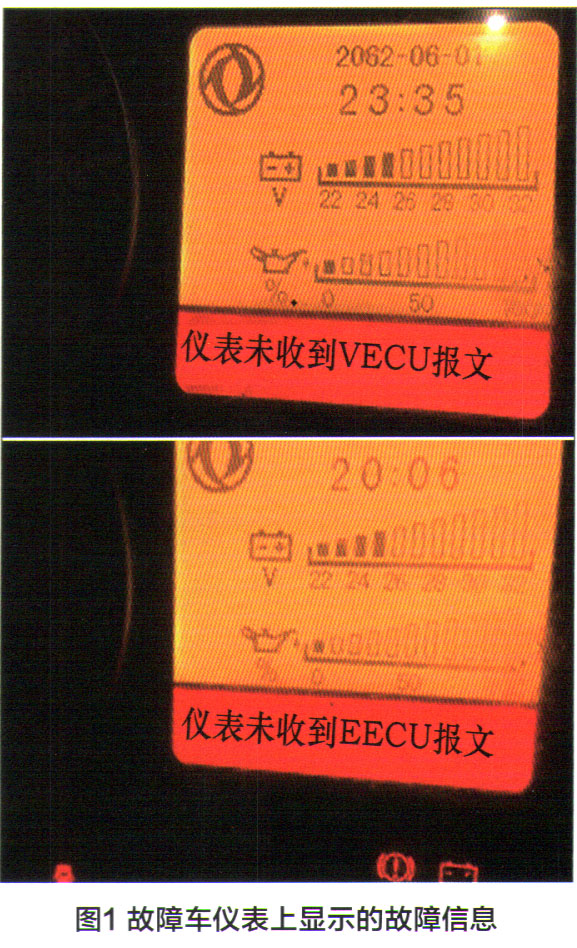

    由于車主在電話里講述該車儀表上顯示未收到VECU和EECU報文的故障信息，因此懷疑是VECU和EECU的共同供電線（制動燈開關熔絲0215）出現問題的可能性很大。另外，也有可能是整車的CAN通信故障，或ECU本體故障，都會導致儀表未收到VECU和EECU報文。因此，到達現場后首先檢查制動燈開關熔絲，未見異常，且有24V電壓。

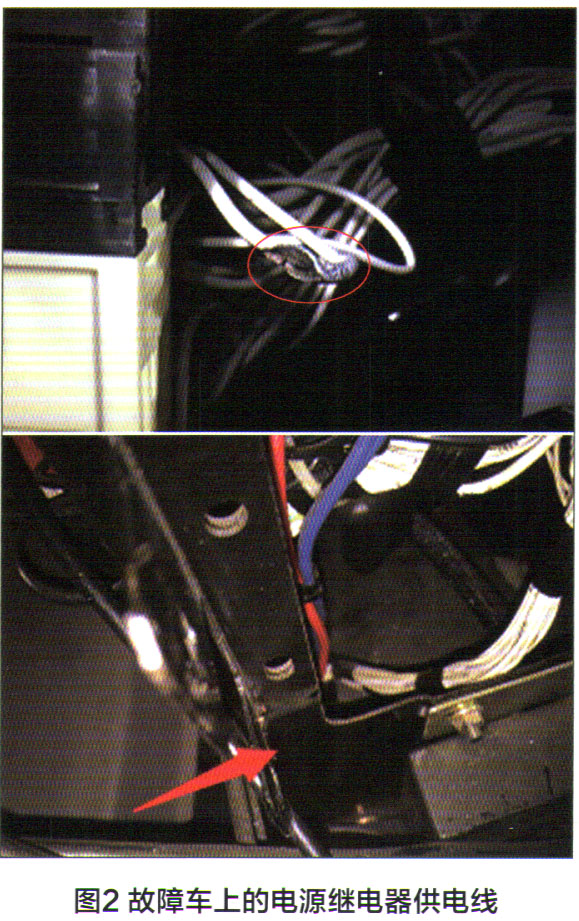

    詢問駕駛員師傅得知，該車在正常行駛過程中儀表臺上報過故障10的故障，于是測量VECU的電源繼電器發現沒有吸合，用萬用表測量電源繼電器的線圈端，沒有24V電壓。拆開繼電器底座，發現VECU的電源繼電器供電線0260A與繼電器底座靠的太近，在車輛長時間行駛過程中，0260A線和底座之間發生干涉，導致電源繼電器0260A線被磨斷（圖2），把線接好后重新上電，發現故障依舊，電源繼電器還是不工作。

    檢查VECU的接地線，未見異常；測量電源繼電器0023到VECU之間的線路，導通；再次上電之后，故障依舊，且電子泵不工作，于是懷疑是電源繼電器0260A線被磨斷后搭鐵導致VECU損壞。更換新的VECU之后，電源繼電器吸合，且電子泵也開始工作，發動機依舊無法啟動。查看儀表臺上顯示的故障信息，發現之前報的“未收到VECU報文”的故障信息消失了，但顯示“未收到EECU報文”和“CAN超時（1722.9）”的故障信，6．（圖3）。

    檢查EECU的供電線0270和0215、均未見異常，且電壓為24V;測量CAN通信線，電壓為O，電阻為60Ω，由于儀表與VECU的通信正常，CAN線出現問題的可能性不大，因此初步判斷可能是EECU本身存在故障。裝上從我站事故車上拆下的EECU后，故障車發動機順利啟動，且儀表臺上的故障信息消失，因此可以確認故障車上的EECU已經損壞，更換新的ECU并在一周后電話回訪，車主表示該車未再出現發動機無法啟動的故障現象，該車故障被徹底排除。

維修小結：

    通過本案例可以看出，作為汽車電控維修人員要對VECU和EECU的原理圖以及ECU的供電要有充分的認識和理解，診斷故障時才能做到有的放矢，不但能快速找到故障根源，而且還會避免盲目換件而給車主造成不必要的損失。
