第五章 交流發電機調節器
    第一節 調節器概述
    交流發電機調節器是把交流發電機的輸出電壓控制在規定范圍內的控制裝置或由該控制裝置與其他輔助控制裝置組合在一起的裝置，這些輔助控制裝置通常是指過電壓保護控制裝置、磁場繼電器或控制器、充電指示燈繼電器或控制器。控制交流發電機輸出電壓的裝置稱為電壓調節器，通常簡稱調節器。
    一、交流發電機調節器功能
    交流發電機在汽車上是由發動機按固定的傳動比驅動旋轉，因此其轉速高低完全取決于發動機轉速。由交流發電機的發電原理可知，每相繞組產生的感應電動勢EID如下：

式中Eφ----每相繞組產生的感應電動勢；
      K----繞組系數；
      W----每相繞組的匝數；
      f----感應電動勢的頻率；
      Ce----發電機結構常數；
      φ----每極磁通；
      n----發電機轉速。
    可見，每相繞組感應電動勢Eφ的大小與發電機轉速n和每極磁通確φ乘積成正比。
    汽車行駛過程中，發動機轉速經常都在變化，致使交流發電機轉速隨之改變（現代汽車發電機轉速將在0～18000r/min范圍內變化），因此，發電機的輸出電壓必然隨轉速的變化而變化。交流發電機電壓調節器的功能：在發電機轉速變化時，自動調節發電機輸出電壓，使其保持恒定，以防止輸出電壓過高而損壞用電設備和避免蓄電池過量充電。
    二、交流發電機電壓調節原理
交流發電機的輸出電壓U與其感應電動勢成正比關系，而感應電動勢與發電機轉速和磁通成正比，即

    當發電機轉速變化時，如果要保持發電機電壓恒定，就必須相應地改變磁極磁通。因?yàn)榇艠O磁通的多少取決于磁場電流的大小，所以在發電機轉速變化時，只要自動調節磁場電流，就能使發電機電壓保持恒定。調節器就是利用自動調節磁場電流使磁極磁通改變這一原理來調節發電機輸出電壓的。
    當發電機轉速一定時，電壓調節情況如圖5-1所示。

    當發電機轉速n達到一定值（即n=C=常數），其輸出電壓U達到調節電壓上限值U2時，電壓調節器就使磁場電流壽減小，因此磁通φ減少，電動勢Eφ下降，輸出電壓隨之下降。當輸出電壓降到調節電壓下限值U1時，調節器就使磁場電流壽增大，因此磁通φ增多，電動勢Eφ升高，輸出電壓隨之升高。當輸出電壓再次升高到調節電壓上限值U2時，調節器重復上述工作情況，使發電機輸出電壓U在調節電壓上下限U2、U1之間脈動而保持平均電壓Ur不變。上述調節過程可簡要表達為

    三、磁場電流調節方法
    雖然各種調節器都是通過調節磁場電流使磁極磁通改變來控制發電機的輸出電壓，但是調節總體結構不同，調節磁場電流的方法也不相同。
    電磁式調節器調節磁場電流的方法是通過觸點斷開與閉合，使磁場電路的總電阻值改變來調節磁場電流。
    電子式電壓調節器調節磁場電流的方法是利用大功率三極管的開關特性，使磁場電流接通與切斷來調節磁場電流。
    四、交流發電機調節器分類
    汽車交流發電機調節器的種類繁多、型式各異。按其總體結構可分為電磁振動式（觸點式）調節器和電子式調節器兩大類。
   （一）電磁振動式調節器
    電磁振動式調節器（簡稱電磁式調節器）是通過一對或兩對觸點的斷開與閉合，通過改變發電機磁場電路的電阻來調節磁場電流調節器。
    1．按調節器觸點對數分類
（1）單級振動式。只有一對觸點，如FT111、FT211型調節器。
   （2）雙級振動式。有兩對觸點，如FT61、FT70型調節器。
    2．按組成聯數分類
   （1）單聯電磁式。只有一組電壓調節器，如FT60， FT70型調節器。
   （2）雙聯電磁式。除電壓調節器之外，另有一組磁場繼電器或觸點指示繼電器，如FT61 A型調節器。
   （二）電子式調節器
    電子式調節器是利用三極管的開關特性，通過接通與切斷磁場電路來調節磁場電流的調節器。
    交流發電機電子式調節器是按結構型式、安裝方式、功能和搭鐵型式分類的。
    1．按結構型式分類
   （1）分立元件式。利用分立電子元件組成的調節器，如解放CA1091型載貨汽車用JFT 106型電子調節器和東風EQ 1090型載貨汽車用JFT 149型電子調節器。
   （2）集成電路式。利用集成電路（IC）組成的調節器，如北京切諾基（BJ2021），長風獵豹PAJERO吉普車、斯太爾SX2190和東風EQ2102型越野汽車、上海桑塔納、天津夏利TJ7100、TJ7130U型以及奧迪100型轎車均采用集成電路調節器。集成電路調節器大都為混合集成電路調節器，常用的集成電路有厚膜集成電路，薄膜集成電路和單片集成電路。
    2．按安裝方式分類
   （1）外裝式。與交流發電機分開安裝的調節器，如解放CA1091型載貨汽車用JFT 106型電子調節器和東風EQ 1090型載貨汽車用JFT 149型電子調節器。
   （2）內裝式。安裝在交流發電機上的調節器。內裝式調節器一般都為集成電路調節器。如北京切諾基吉普車，上海桑塔納和一汽捷達等轎車用調節器。
    3．按功能分類
   （1）單功能調節器。僅有調節發電機輸出電壓功能的調節器，如JFT106、JFT149型調節器。
   （2）多功能調節器。除具有調節輸出電壓功能之外，還具有控制充電指示燈電路功能（如天津夏利轎車用ICR1761 W型集成電路調節器）或帶有過電壓控制器的調節器。
    4．按搭鐵型式分類
   （1）內搭鐵式。與內搭鐵型交流發電機配套工作的調節器，如JFT 126A型調節器。
   （2）外搭鐵式。與外搭鐵型交流發電機配套工作的調節器，如JFT106型調節器。
    五、交流發電機調節器型號
    根據QC/T 73-1993規定，汽車交流發電機調節器的型號組成如圖5-2所示。

    1．產品代號
奪流發電機調節器的產品代號為FT、FTD兩種，分別表示發電機調節器和電子發電機調節器（字母F、T、D分別為“發”、“調”、“電”字漢語拼音第一個大寫字母）。

    2．電壓等級代號
    電壓等級代號與交流發電機代號相同。
    3．結構型式代號
    調節器的結構型式代號用1位阿拉伯?dāng)?shù)字表示，見表5-1。

    4二設計序號
    交流發電機調節器型號按產品設計先后順序，用1～2位阿拉伯?dāng)?shù)字表示。
    5．變形代號
    交流發電機調節器型號變形代號用漢語拼音大寫字母A、B、C…順序表示（但不能用O和I兩個字母）。
    【例5-1】FT 126A表示電壓等級為12V的雙聯電磁式調節器，第6次設計、第一次變型。
    【例5-2】FTD 152表示電壓等級為12V的集成電路調節器，第三次設計（舊標準JB 1546-1983規定的型號為JFT152） 。

    第二節 電磁式調節器
    一、電磁式調節器基本結構

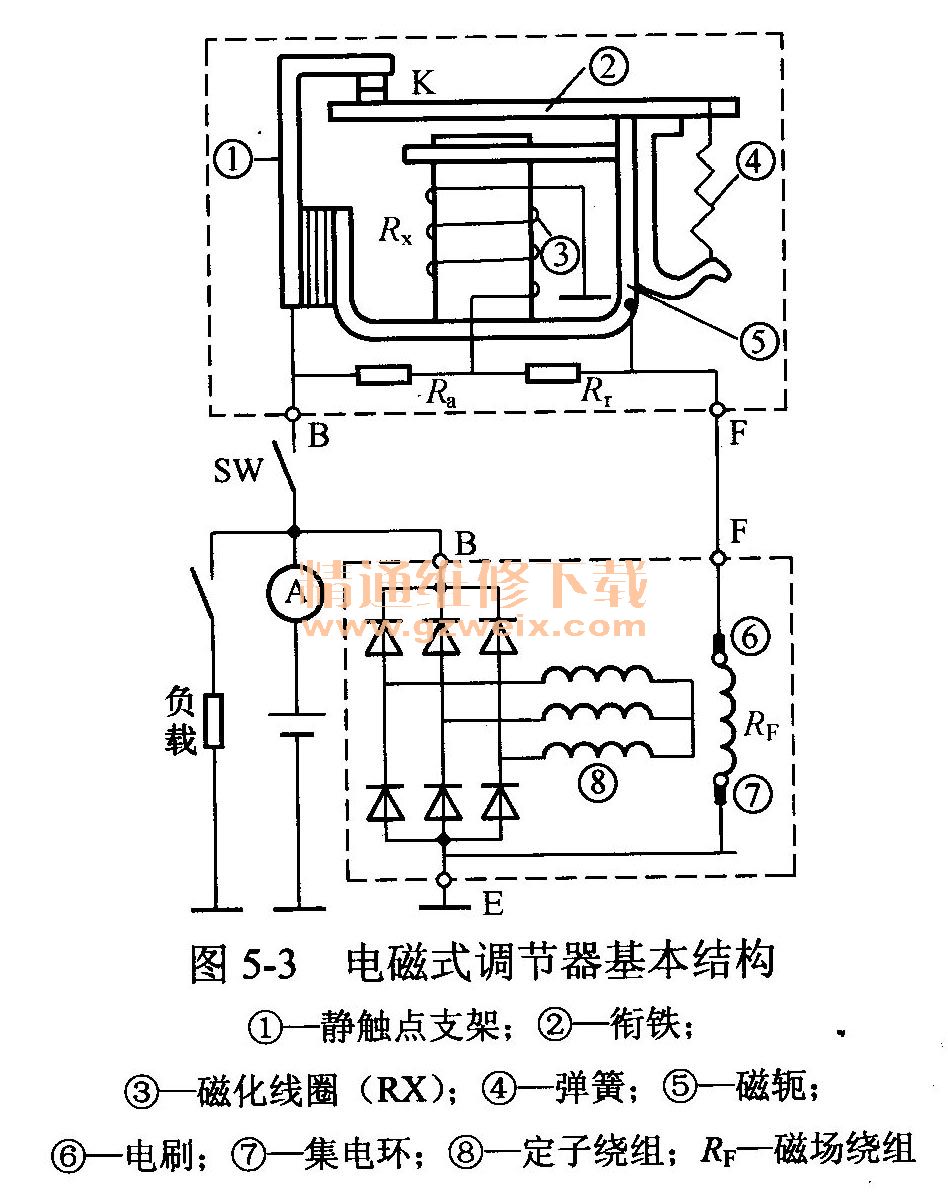

    電磁式調節器的基本結構由電磁鐵機構、觸點組件和調節電阻Rr三部分組成，如圖5-3所示。

    電磁鐵機構由鐵芯、線圈③和磁軛⑤組成。電磁鐵就是繞有線圈的鐵芯，鐵芯固定在磁軛⑤上，磁軛⑤固定在調節器底座上。線圈③稱為磁化線圈，繞在鐵芯上。線圈一端經調節器接線端子B與發電機輸出端子B連接，另一端搭鐵而直接承受發電機的端電壓。
    觸點組件由觸點K、靜觸點支架①、銜鐵②和彈簧④組成。靜觸點固定在支架①上，動觸點固定在銜鐵②的一端；銜鐵的另一端支承在磁扼⑤上，可繞支點轉動微小角度。彈簧④一端掛在銜鐵端部，另一端掛在支架上。觸點K串聯在發電機磁場電路中，當調節器不工作時，觸點在彈簧拉力作用下保持閉合狀態。調節電阻Rr與觸點K并聯。
    二、電磁式調節器工作原理
    交流發電機尚未轉動時，觸點K在彈簧力矩作用下保持閉合狀態，將調節電阻Rr短路。
    當發電機轉動時，其感應電動勢E便隨轉速n升高而升高，發電機電壓U隨之升高。當發電機電壓低于蓄電池電壓時，磁場繞組和磁化線圈由蓄電池供電。磁場電流的電路為：蓄電池正極→電流表A→點火開關SW→調節器正極端子B→調節器靜觸點支架→觸點K→銜鐵→磁扼→調節器磁場端子F→磁場繞組RF→搭鐵端子E→蓄電池負極。
    磁化線圈電流的電路為蓄電池正極→電流表A→點火開關SW→調節器正極端子B→磁化線圈RX→搭鐵→蓄電池負極。
    當發電機電壓U高于蓄電池電壓但尚低于調節電壓上限值U2時，磁場繞組和磁化繞圈則由發電機供電，磁場電流的電路為發電機正極→調節器觸點K一磁化線圈③→搭鐵→發電機負極。磁化線圈電流的電路為發電機正極端子B→點火開關SW→調節器正極端子B→磁化線圈RX→搭鐵→發電機負極端子E。
    磁化線圈通過電流產生電磁力矩吸引銜鐵，磁力線從鐵芯出發，經銜鐵和磁扼回到鐵芯而構成回路。由于發電機電壓U低于調節電壓上限值UZ，因此磁化線圈電流產生的電磁力矩Me小于彈簧拉力形成的力矩Ms，觸點K仍保持閉合狀態，調節電阻Rr仍被觸點K短路。
    當發電機轉速n升高到一定值，其輸出電壓U達到調節電壓上限值U2時，磁化線圈產生的電磁力矩Me便大于彈簧力矩MS而將銜鐵向下吸引，使觸點K斷開，調節電阻Rr隨之串入磁場電路中。此時的磁場電路為發電機正極端子B→點火開關SW→調節器正極端子B→調節電阻Rr→磁場繞組→搭鐵→發電機負極端子E。
    由于磁場電路中串入了調節電阻，因此磁場電路的總電阻Rf增大，磁場電流If減小，磁極磁通減少，發電機電壓U下降。當發電機端電壓降到調節電壓下限值U1時，由于磁化線圈電流減小使電磁力矩小于彈簧力矩，因此觸點重合，調節電阻又被短路，磁場電流又增大，發電機電壓又升高。
    當發電機電壓升高到調節電壓上限值時，觸點又?jǐn)嚅_。如此循環，發電機輸出電壓U便在調節電壓上、下限值U1、U1之間脈動而保持平均電壓值Ur不變。

    三、電磁式調節器調節電壓
    調節器控制的平均電壓Ur就是發電機的輸出平均電壓，稱為調節器的調節電壓平均值，通常簡稱調節電壓，用Ur表示。
    根據QC/T 729-2005《汽車用交流發電機技術條件》規定：12V調節器調節電壓平均值范圍為14.2V±0.25V； 24V調節器的調節電壓平均值范圍為28V±0.3V。
調節電壓Ur可用力矩平衡原理求得，其表達式為

式中C----調節器結構常數；
      δ----銜鐵與鐵芯間的氣隙；
      Rx----磁化線圈電阻；
      Nx----磁化線圈匝數；
      Fs----彈簧拉力。
    由式可見，調節電壓Ur與彈簧拉力以及銜鐵與鐵芯間的氣隙大小有關。
    當調節器結構一定時，磁化線圈的匝數是不變的；在一定溫度下，磁化線圈的電阻也是不變的，所以，’調節電壓與彈簧拉力的平方根和銜鐵與鐵芯間氣隙的乘積成正比。這說明可以通過調節氣隙或彈簧拉力來得到所需的調節電壓。由于在彈簧拉力不變的情況下，氣隙與調節電壓成正比，對電壓影響較大，因此可用作粗調；在氣隙不變的情況下，彈簧拉力的平方根與調節電壓成正比，對電壓影響較小，因此可用作微調。就車調整調節電壓通常都是通過調節彈簧拉力來獲得需要的調節電壓值。
    四、電磁式調節器工作特性
    汽車發電機的轉速變化范圍很大，由電壓調節原理可知，要使發電機輸出電壓在不同轉速下都能保持恒定，就必須使磁場電流隨轉速的升高而減小，換句話說，調節器的工作特性應能滿足這一要求。
    1．觸點開閉規律
在討論調節器的工作特性之前，先來分析一下調節器工作時觸點的開閉規律。利用示波器檢測發電機在不同轉速下磁場繞組兩端的電壓波形，即可求得調節器觸點的開閉規律。實測結果見表5-2和圖5-4所示。觸點開閉周期（也稱振動周期）是觸點斷開與閉合一次所經歷的時間；相對閉合率是觸點閉合時間與開閉周期的比率；相對斷開率是觸點斷開時間與開閉周期的比率。

    由表5-2和圖5-4可知，當調節器工作時，觸點的開閉規律：當發電機轉速升高時，觸點閉合時間縮短，相對閉合率減小；觸點斷開時間增長，相對斷開率增大。反之，當發電機轉速降低時，觸點閉合時間增長，相對閉合率增大；觸點斷開時間縮短，相對斷開率減小。

      2．調節器工作特性
        調節器與發電機配合工作時，發電機的輸出電壓和磁場電流隨轉速變化的關系，稱為調節器的工作特性。特性曲線如圖5-5所示。

        由調節器工作特性曲線可見：當發電機轉速n由零開始升高時，發電機電壓U和磁場電流If隨之增大，即

此時觸點保持閉合，磁場電流為

式中RF----磁場繞組電阻。
  當轉速”升高到某一轉速ns時，發電機輸出電壓達到調節電壓上限值姚，調節器開始工作，觸點K開始振動（即周期性的斷開與閉合）。若轉速繼續升高，則觸點繼續振動，直到轉速升高到某一轉速nmax時振動才停止。在調節器工作期間（即轉速從ns升到nmax期間），由觸點開閉規律可知，觸點相對閉合率隨轉速升高而減小，所以平均磁場電流減小，磁極磁通減少，從而便使發電機電壓保持穩定。當轉速升高到nmax 之后，發電機輸出電壓和磁場電流將又隨轉速升高而升高，調節器失去調節作用。
    轉速ns稱為調節器的開始工作轉速或工作下限轉速，轉速nmax稱為調節器的終止工作轉速或工作上限轉速。從工作下限轉速到工作上限轉速之間的范圍，稱為調節器的調節范圍。對調節器的工作特性可作如下定性分析：
    在調節器調節范圍內，觸點在周期性的斷開與閉合。當觸點閉合時，磁場電路的電阻只有磁場繞組電阻RF；當觸點斷開時，調節電阻Rr便串入磁場電路，此時磁場電）路的電阻為磁場繞組電阻與調節電阻之和（即為RF＋Rr）。因此在觸點開閉的一個周期T內，磁場電路的平均電阻為

平均磁場電流If為

    在發電機轉速n由零升高到調節器開始工作轉速n，前的瞬間（即觸點即將斷開的瞬間），斷開時間為零即tk=0，相對斷開率為零即τk=0，此時磁場電路中只有磁場繞組電阻，磁場電流最大，即

    當轉速達到開始工作轉速n，后繼續升高時，由觸點開閉規律可知，轉速n升高，則觸點斷開瞬間增長，相對斷開率增大，由式可見，磁場電流If隨轉速n升高而減小，從而便使輸出電壓平均值保持恒定。
    當轉速繼續升高到調節器終止工作轉速nmax時，觸點將一直斷開而不再閉合，即觸點閉合時間為零，斷開時間等于開閉周期tk=T，相對斷開率等于，此時調節電阻Rr一直串入磁場電路，磁場電流值最小，即

    所以磁極磁通最少，即φ= φmin。而不能再減小。因?yàn)榘l(fā)電機輸出電壓U≈E= Ceφn，所以當轉速達到工作上限轉速繼續升高時，發電機電壓和磁場電流將隨轉速升高而升高，調節器失去調節作用，發電機電壓失控。
    由此可見，在調節器調節范圍內，當轉速從工作下限升高到工作上限時，觸點相對閉合率從1降低到0，相對斷開率從零增大到1，磁場電流從最大值減小到最小值，發電機輸出的平均電壓則保持恒定。
    影響調節器工作下限的主要因素有調節器的調整參數、發電機的結構和負載電流的大小；影響調節器工作上限的主要因素有調節器調節電阻值的大小和發電機負載電流的大小。當調節電阻值增大時，磁場電流最小減小，終止工作轉速增高，調節范圍擴大；反之，當調節電阻值減小時，調節范圍縮小。在實際應用中，調節電阻值不能過大，否則在觸點振動時，將會產生強烈火花而燒壞觸點；負載電流對調節器工作上、下限轉速的影響如圖5-6所示。

    當交流發電機帶負載時，由于發電機內壓降和電樞反應的影響，因此在調節器觸點投入工作之前，發電機在相同轉速條件下的電壓比空載時要低，又因調節電壓是一定值，所以當發電機電壓達到調節電壓值時，轉速必然高于空載時的開始工作轉速ns。
    在調節器調節范圍內，要使調節電壓（即發電機輸出電壓）保持不變，在相同轉速條件下，就必須增大磁場電流來補償內壓降和電樞反應降低的電壓，因?yàn)榇艌?chǎng)電流最大值和最小值都不會改變，所以當發電機帶負載時，調節器的終止工作也比空載時的終止工作轉速高。
    五、提高電磁式調節器性能措施
   （一）提高觸點振動頻率
    提高交流發電機電磁式調節器性能措施有提高觸點振動頻率、溫度補償和減弱觸點火花。
    電磁式調節器解決了發電機轉速變化時，用電設備要求電壓恒定的問題。但是，由于電磁式調節器的機械部件有機械慣性，磁化線圈有磁滯性，因此觸點振動頻率較低。
    振動頻率是決定調節器工作性能的重要參數，振動頻率低時，發電機電壓在調節上下值之間變化就慢，會導致燈光閃爍、儀表指針不穩而影響用電設備正常工作。因此，必須設法提高調節器觸點的振動頻率，其方法如下。
    1．減小機械慣性
在調節器機械運動部件方面，采用薄而輕的銜鐵，并將其外形做成三角形或半圓形，目的是縮短銜鐵重心與支點間的距離，減小銜鐵的轉動慣量。
    2．減小銜鐵磁滯性
    減小銜鐵磁滯性可以提高鐵芯磁通的變化速率，即在觸點由閉合狀態轉為斷開狀態時，加速鐵芯磁化，使觸點迅速斷開；在觸點由斷開狀態轉為閉合狀態時，加速鐵芯退磁，使觸點迅速閉合，從而使觸點振動頻率提高。
    減小鐵芯磁滯影響的方法過去曾用加速線圈，后來采用加速電阻。
    綜上所述，加速電阻提高觸點K振動頻率的實質是：當觸點斷開時，加速鐵芯退磁，使觸點迅速再次閉合。當觸點閉合時，加速鐵芯磁化，使觸點迅速再次斷開。
   （二）溫度補償
    調節器的工作過程，是以溫度不變?yōu)榍疤釛l件的。當環境溫度變化以及磁化線圈通過電流而發熱時，磁化線圈W的電阻就會隨之發生變化，調節電壓Ur也會隨之發生變化。由于銅導線的電阻隨溫度升高而增大，交流發電機輸出電壓將隨溫度升高而升高，因此必須采取補償措施。常用方法有以下兩種。
    1．采用康銅導線電阻
    方法是將磁化線圈的一部分用康銅（即銅鎳合金，含銅60%、鎳40%）導線繞制。設計時，康銅導線電阻占磁化線圈總電阻值的30%～65%。由于康銅導線的電阻溫度系數很小（為0.000 002），僅為銅導線的1/2000，因此總電阻值隨溫度變化的變化量相對減小，發電機輸出電壓受溫度的影響也相對減小。

    采用康銅導線電阻進行溫度補償?shù)木唧w方法有三種：第一種是將康銅導線繞制成電阻后再與磁化線圈串聯，如圖5-7中的電阻Rt；第二種是將康銅導線作為磁化線圈的一部分繞在鐵芯上；第三種是將加速電阻用康銅導線繞制。

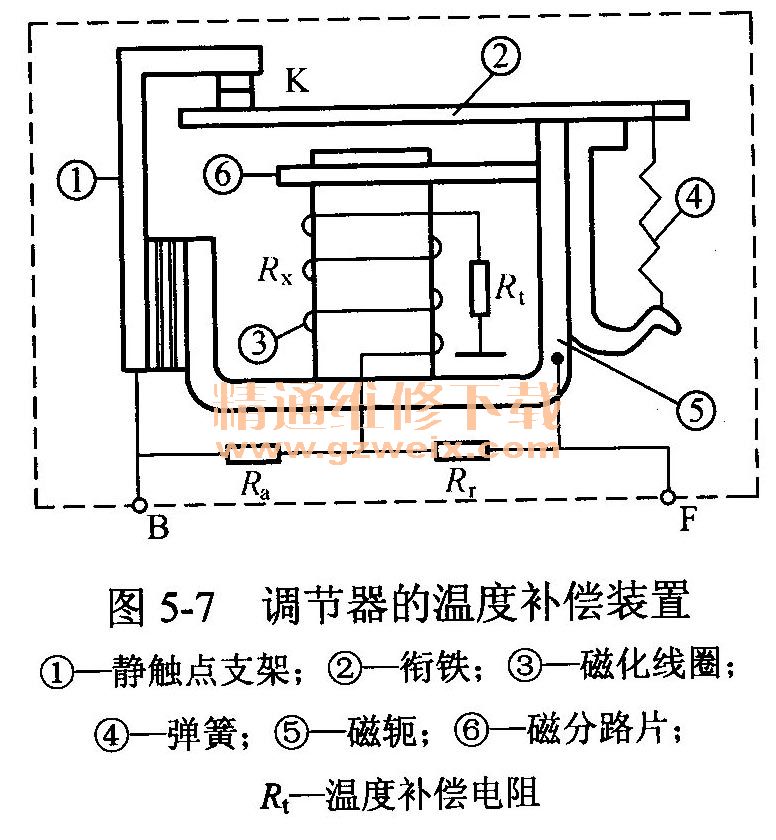

    2．采用磁分路片
    康銅導線電阻只能減小溫度的影響，還不能達到完全補償?shù)哪康模�所以在調節器中還廣泛采用了磁分路片進行補償。在圖5-7中，磁分路片⑥安裝在鐵芯與磁轆⑤之間，與銜鐵②形成并聯磁路。磁分路片的材料大都采用鐵鎳合金（含鐵69%、鎳31%）或鐵鎳鋁合金（含鐵64%、鎳34%、鋁2%）制成，其磁阻都是隨溫度升高而增大。磁分路片的溫度補償原理如下：
    磁化線圈在鐵芯中產生的磁通分為兩路：一路經氣隙、銜鐵②和磁轆⑤回到鐵芯，這部分磁通越多，吸引銜鐵的力矩越大；另一路磁通經磁分路片⑥和磁轆⑤回到鐵芯。當溫度升高時，雖然磁化線圈電阻增大、電流減小會使磁通減少，但是，溫度升高又使磁分路片的磁阻增大，通過磁分路片的磁通減少，使通過氣隙和銜鐵的磁通相對增多，從而彌補線圈電流減小帶來的影響；當溫度降低時，磁分路片的作用與上述相反，從而便使發電機輸出電壓不隨溫度變化而變化。
   （三）減弱觸點火花
    在電磁式調節器工作過程中，當觸點斷開或閉合時，都有可能產生電弧。電弧是弧光放電的一種現象。當流過觸點的電流和觸點上的電壓達到一定值時，就能產生持續的電弧（當電流不大而觸點電壓達到300V時，就能產生電弧），通常將電弧稱為觸點火花。觸點火花會引起電蝕（通常稱為燒蝕）現象（在高溫下，電場中的金屬從一個觸點向另一個觸點轉移的現象稱為電蝕現象）。其結果是在一個觸點上產生凹坑，在另一個觸點上產生凸起。觸點火花是觸點工作可靠性的決定因素，進而影響充電系統正常工作。
    對只有一個磁化線圈的單級電磁式調節器，觸點斷開功率可用下式表示：
Pk=IkUk=I       （5-1）
    因?yàn)榇艌?chǎng)繞組為感性元件，其電流不能躍變，所以觸點斷開瞬間流過的電流Ik等于磁場電流If，加在觸點兩端的電壓Uk等于調節電阻值Rr兩端的電壓，即Uk=IfRr。
    由式（5-1）可見，觸點斷開功率與發電機磁場電流的平方和調節電阻值的乖積成正比。磁場電流和調節電阻值越大，則斷開功率越大，觸點火花也就越強，觸點越易燒蝕。但要減小觸點斷開功率，又不能從減小If或Rr著手，因?yàn)镽r決定發電機的工作轉速范圍，不能任意減小。而減小If又要保持足夠的磁場強度，就必然要增加磁場繞組的匝數而導致發電機質量和尺寸增加。為了解決觸點易燒蝕的問題，觸點應采用高熔點、耐氧化的鎢觸點和鎢銀觸點，并在調節器線路上采用熄弧措施來提高觸點的使用壽命，除此以外，大多數采用具有兩對觸點的雙級電磁振動式調節器來解決上述矛
盾，減弱交流發電機電磁式調節器觸點火花。

    六、具有滅弧系統單級電磁式調節器
    1．滅弧系統結構特點

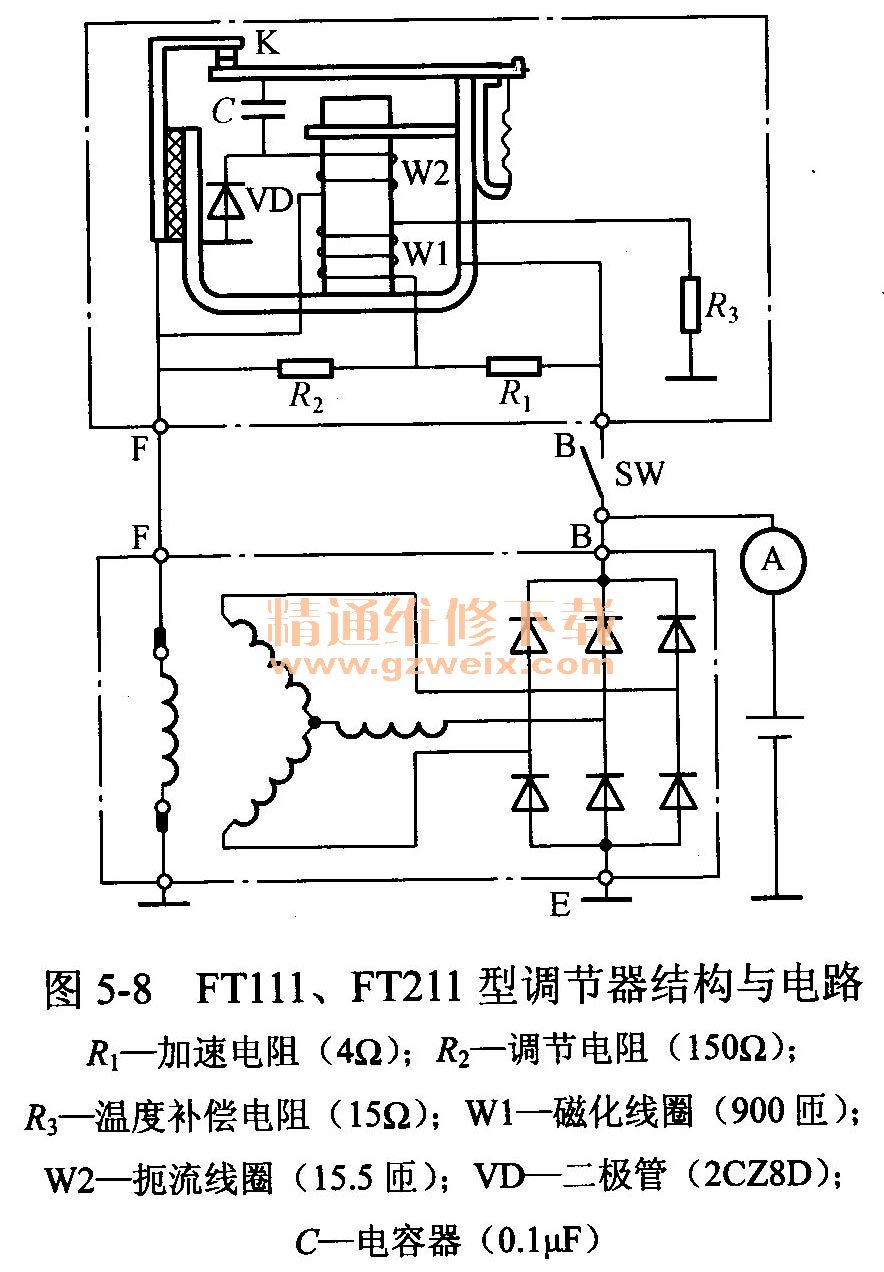

    FT111、FT211型調節器是上海實業交通電器有限公司生產的一種具有滅弧系統的單級電磁式調節器，它能有效克服普通單級電磁式調節器觸點易產生火花而迅速燒蝕的缺點，F(xiàn)T111型適用于12V， 300～500W內搭鐵型交流發電機，F(xiàn)T211型適用于24V，300～500W內搭鐵型交流發電機。兩種型號調節器的結構與電路基本相同，如圖5-8所示。由圖可見，兩種調節器在單級電磁式調節器的基礎上，增加一個由二極管VD、扼流線圈W2和電容C組成的VD-L-C觸點滅弧系統。

    2．滅弧系統工作原理
    在調節器工作過程中，每當發電機電壓達到調節電壓上限值時，磁化線圈W1產生的電磁力矩便將觸點K吸開，加速電阻和調節電阻隨即串入磁場電路中，使磁場電流急劇減小。

    由于磁場電流急劇減小，因此在磁場繞組中便會感應產生電動勢，該電動勢稱為浪涌電壓。
    該浪涌電壓正向加在二極管VD上，使二極管VD、扼流線圈W2與磁場繞組構成放電回路，起到續流作用而保護觸點。同時也使浪涌電壓迅速衰減，防止汽車上的電子裝置和電子元件被反向擊穿而損壞。另外，電容器C通過扼流線圈W2并聯在觸點K兩端，用來吸收浪涌電壓，加速感應電動勢衰減，減少觸點電蝕。
    上述具有滅弧系統的單級電磁式調節器的優點是：只有一對觸點，調節容易；不僅減小了觸點火花，減弱了無線電干擾，使觸點壽命延長；而且還有提高觸點振動頻率的功能。當觸點斷開時，由于放電電流通過扼流線圈W2時產生的磁通與磁化線圈W1產生的磁通方向相反，加速了鐵芯退磁，因此能夠加速觸點閉合，提高觸點振動頻率。

    七、FT61型雙級電磁式調節器
    1．基本原理

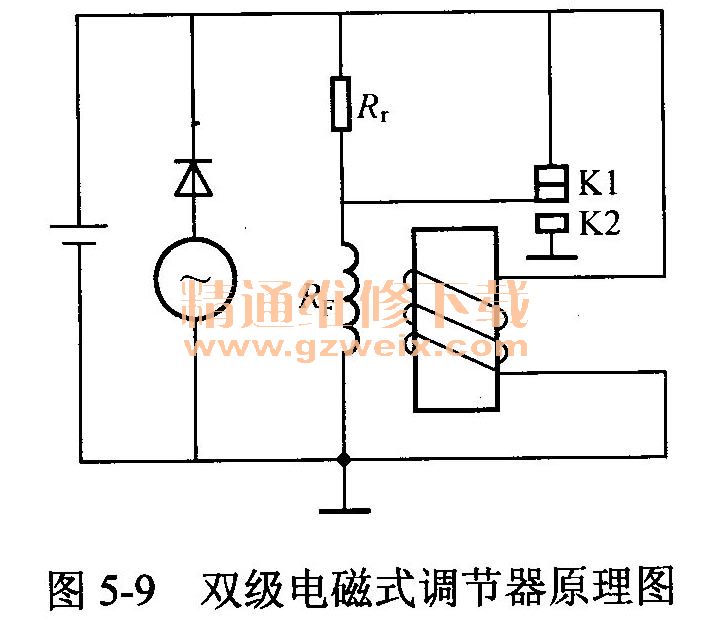

    雙級電磁式調節器的原理電路如圖5-9所示，它與單級電磁式調節器的區別在于：①多設計了一對觸點（即二級觸點或高速觸點）K2，且高速觸點直接搭鐵；②調節電阻的阻值比單級式要小得多。雙級電磁式調節器的基本工作原理如下：

    調節器不工作時，其初始狀態是一級觸點（低速觸點）K1閉合，二級觸點（高速觸點）K2處于斷開狀態。
    當發電機低速運轉時，一級觸點K1工作，其工作情況與前述單級電磁式調節器相同。當發電機轉速升高到調節電阻Rr不能起到調壓作用的極限轉速（即一級觸點工作的上限轉速）時，銜鐵居于中間位置，低速觸點K1和高速觸點K2均處于斷開狀態，此時調節電阻RT串在磁場電路中，磁場電流最小。若轉速繼續升高，則發電機電壓和磁場電流就會升高，一級觸點K1失去調節作用。當發電機電壓升高、磁化線圈電磁力矩增大、銜鐵進一步下移使二級觸點K2閉合時，磁場繞組被短路，磁場電流迅速減小到零，發電機電壓隨之迅速下降。電壓下降又使磁化線圈的電磁力矩減小，在彈簧力矩作用下，二級觸點K2重又?jǐn)嚅_，銜鐵又居中間位置，磁場電流又經調節電阻構成回路，發電機電壓重又升高。如此循環，通過二級觸點K2振動，使磁場繞組周期性地被短接，便將發電機電壓控制在某一平均值不變。

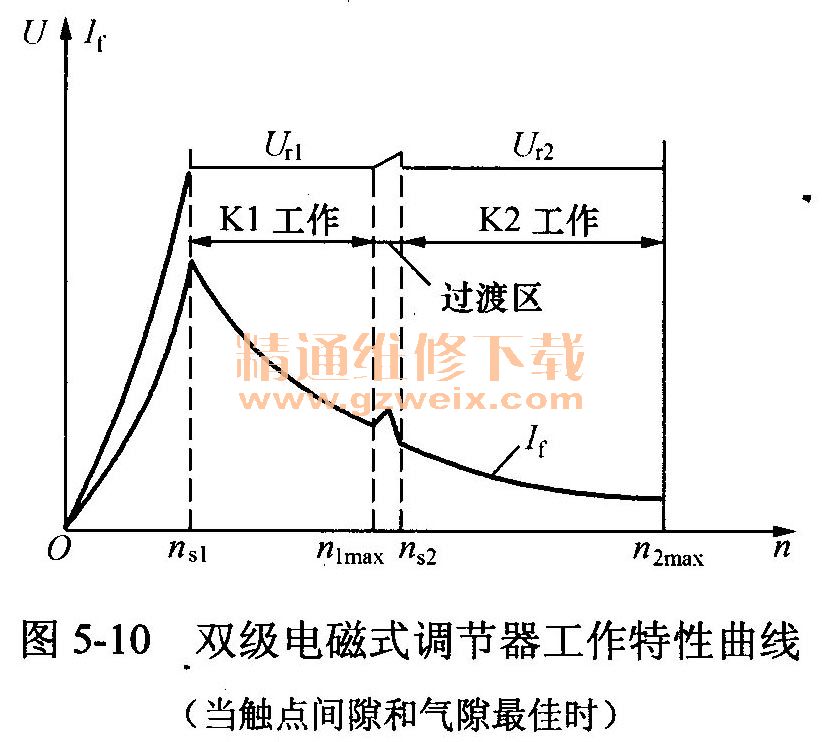

    雙級電磁式調節器的工作特性如圖5-10所示。圖中ns1～n1max為第一級低速觸點K1工作時的調節范圍，nS2～n2max為第二級高速觸點K2工作時的調節范圍。調節器觸點從第一級過渡到第二級工作時，由于彈簧拉力以及銜鐵之間的空氣隙發生變化，所以兩級調節電壓的平均值也略有不同，出現一個級差△U。

    級差電壓△U隨高速觸點間隙以及銜鐵與鐵芯間氣隙不同可分為正級差（即第二級高速觸點工作電壓高于第一級低速觸點工作電壓）或負級差（即第二級高速觸點工作電壓低于第一級低速觸點工作電壓），如圖5-11所示。一般來說，銜鐵與鐵芯間氣隙增加時為正級差。

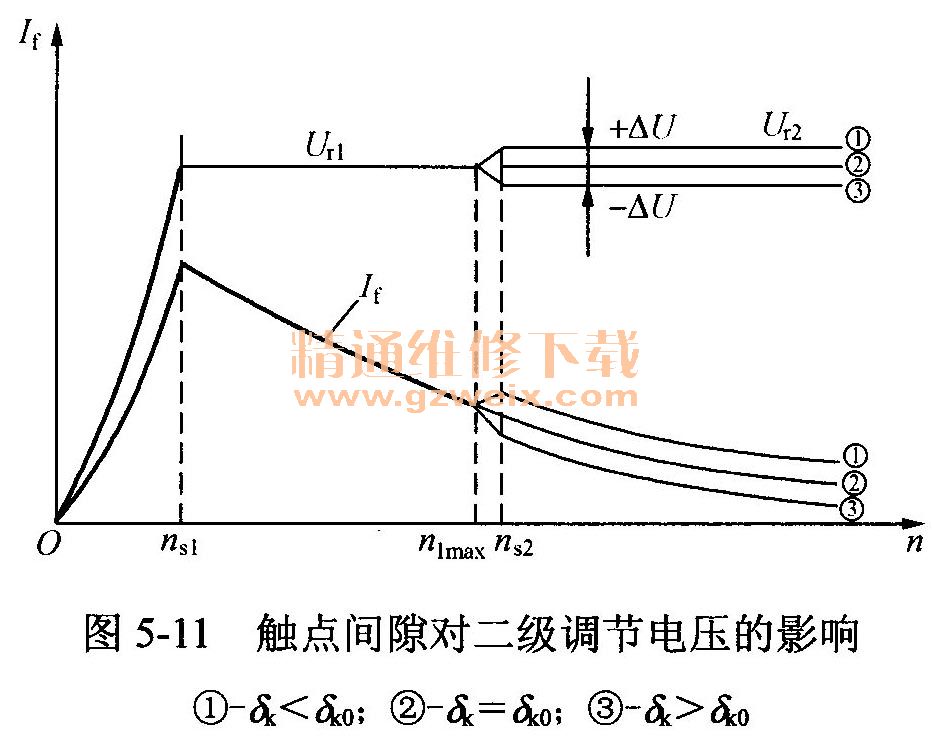

    而在氣隙不變的情況下，當觸點間隙戊小于最佳間隙δk0（約0.25mm）時，二級調節電壓Ur2將高于一級調節電壓Ur1，即為正級差，如曲線①所示；當觸點間隙δk大于最佳觸點間隙δk0時，二級調節電壓Ur2將低于一級調節電壓Ur1，即為負級差，如曲線③所示。這是因?yàn)樵诟咚儆|點間隙增大的情況下，當其閉合時彈簧伸長，拉力增加。彈簧拉力與伸長距離成正比增大，但與此同時銜鐵與鐵芯間的氣隙減少，而鐵芯的電磁吸力是按拋物線規律增加的緣故。

    在生產和使用中，由于觸點間隙很難保證調整在最佳間隙值，加上銜鐵與鐵芯間的氣隙變化也會影響調節電壓，因此對12V電氣系統，允許級差為0.5V；對24V電氣系統，允許級差為1.0V。在調整調節器觸點間隙和銜鐵與鐵芯間隙時應予以注意。
    雙級電磁振動式電壓調節器的優點是觸點火花小，調節器的適用轉速范圍大，因?yàn)樵O(shè)計調節器時，使其大部分工作時間是在第二級，而第一級的轉速范圍不大，調節電阻Rr可設計得較小，約為單級式的1/7～1/10，所以低速觸點的切斷功率很小，火花大大減小。而高速觸點閉合時，磁場繞組短路，觸點打開時也無火花。故雙級式調節器的觸點火花小、使用壽命長。又由于調節器在第二級工作時，是用短路磁場繞組的方法來減小磁場電流以保持電壓恒定的，則第二級的終止轉速只受發電機剩磁的限制，所以調節器的轉速范圍大大增加。
    雙級式調節器雖然使觸點火花減小，調節器適用轉速范圍大，但由于有兩對觸點且高速觸點間隙很小（一般為0.2～0.4mm），因此調整比單級式困難。并且當高速觸點之間夾有灰塵而不導電時，觸點閉合不能將磁場繞組短路，電壓將隨轉速升高而增高，使發電機和用電設備具有燒壞的危險，為此雙級式調節器的蓋子與底座之間必須良好密封。
    2．結構特點
    FT61型雙級電磁式調節器可與BJ2020、EQ 1090等型汽車用12V， 350～500W的內搭鐵型交流發電機配套使用，結構與內部電路如圖5-12所示，由電磁鐵機構、觸點組件和3只電阻R1、R2、R3組成。

    觸點有兩對，上、下兩個為靜觸點，其塑料支架絕緣固裝在磁扼上。兩靜觸點之間的動觸點鉚接在銜鐵的一端，銜鐵的另一端用彈簧拉緊。當調節器不工作時，在彈簧力矩作用下，上對觸點（即一級觸點或低速觸點）處于閉合狀態，下對觸點（即二級觸點或高速觸點）處于斷開狀態。一級觸點的靜觸點支架用導線與調節器的正極接柱端子B（又稱為點火端子或S端子）相連；二級觸點的靜觸點支架用導線與調節器底座相連而搭鐵。銜鐵與磁轆之間用銅質導電片鉚接而連接。動觸點經銜鐵、導電片、磁轆與調節器“磁場”端子F相連。電阻R1、R2串聯后跨接在調節器接線端子B與F之間。磁化線圈一端接在電阻R1與R2之間，另一端與電阻R3相連，電阻R3的另一端搭鐵。因?yàn)榇呕�線圈電流是從端子B經電阻R1、磁化線圈和電阻R3后流回電源負極，所以由前述加速原理與溫度補償原理可知：電阻R1為加速電阻，R2為調節電阻，R3為溫度補償電阻。
    3．工作情況
    點火開關SW一旦接通，發電機磁場繞組和調節器磁化線圈就有電流流過。
   （1）發電機尚未轉動或其電壓低于蓄電池電壓時，磁場電流由蓄電池供給，電壓隨轉速升高而升高。
    磁場電流電路為蓄電池正極→電流表A→發電機B端子→點火開關SW→調節器B端子→低速觸點的靜觸點支架①→低速觸點K1→銜鐵②→磁軛⑤→調節器磁場接線端子F→發電機磁場接線端子F→電刷→集電環⑦→磁場繞組⑧→集電環一電刷⑥→發電機負極接線端子E→搭鐵～蓄電池負極。
    磁化線圈電流電路為：蓄電池正極一電流表A→點火開關SW→調節器正極接線端子B→加速電阻→磁化線圈③→溫補電阻→搭鐵→蓄電池負極。此時用電設備由蓄電池供電。
   （2）當發電機轉速升高，其電壓高于蓄電池電壓（但尚低于調節電壓上限值）時，磁場電流和磁化線圈電流均由發電機供給，發電機由他勵發電轉為自勵發電，其電壓隨轉速升高和磁場電流增大而升高。
    磁場電流電路為發電機定子繞組→正極管→發電機輸出端子B→點火開關SW→調節器正極端子B→低速觸點K1→銜鐵②→磁扼⑤→調節器磁場端子F→發電機磁場端子F→集電環⑦→磁場繞組⑧→集電環→電刷⑥→搭鐵→發電機負極管→定子繞組。
    磁化線圈電流電路為發電機定子繞組→正極管→發電機輸出端子B→點火開關SW→調節器正極端子B→加速電阻一磁化線圈③→溫補電阻→搭鐵→發電機端子E→負極管→定子繞組。
    發電機同時還向用電設備供電和向蓄電池充電，其充電電路為：發電機定子繞組→正極管→發電機輸出端子B→電流表A→蓄電池→搭鐵→發電機端子E→負極管→定子繞組。發電機電壓升高時，磁化線圈兩端的電壓隨之升高。磁化線圈電流增大，產生的電磁力矩也增大，力圖克服彈簧力矩而吸下銜鐵使低速觸點K1斷開。但是，由于發電機電壓低于調節電壓上限值，因此電磁力矩尚未超過彈簧力矩，觸點K1仍保持閉合狀態，發電機電壓隨轉速升高和磁場電流增大而繼續升高。
   （3）當發電機電壓隨轉速升高而升高到低速觸點K1控制的調節電壓上限值時，觸點振動工作，將發電機輸出電壓控制在某一平均值Ur1不變。
    當發電機輸出電壓上升到低速觸點K1控制的調節電壓上限值時，磁化線圈產生的電磁力矩Me略大于彈簧力矩MS，電磁吸力克服彈簧力矩將銜鐵向下吸引，使低速觸點K1斷開（高速觸點K2仍處于斷開狀態）。
    磁場電路為發電機輸出端子B→點火開關SW→調節器正極端子B→加速電阻R1→調節電阻Rz→調節器磁場端子F→發電機磁場端子F→磁場繞組⑧→搭鐵→發電機負極端子E。
    磁場電路中串入了加速電阻和調節電阻，因此磁場電路總電阻值增大，磁場電流減小，磁極磁通減少，發電機電動勢降低，輸出電壓下降。當輸出電壓下降至低速觸點K1控制的調節電壓下限值時，磁化線圈因電壓降低和電流減小而產生的電磁力矩小于彈簧力矩，低速觸點K1在彈簧力矩作用下又閉合，加速電阻R1和調節電阻R2又被低速觸點K1短接，磁場電路總電阻值減小，磁場電流增大，磁極磁通增多，發電機電動勢升高，輸出電壓又升高。當輸出電壓升高到調節電壓上限值時，低速觸點又被吸開。如此循環上述過程，通過低速觸點K1振動，使加速電阻和調節電阻循環串入和隔出磁場電路，便將發電機電壓控制在某一平均值不變。
   （4）當發電機轉速繼續升高時，調節器高速觸點K2工作，將發電機電壓控制在某一平均值不變。
    隨著發電機轉速的升高，由觸點開閉規律可知，低速觸點的相對斷開率增大，當轉速升高到一級觸點（低速觸點）工作的上限轉速時，低速觸點不再閉合即相對斷開率為1，動觸點停留在中間位置。雖然此時加速電阻和調節電阻串在磁場電路中，但是由于磁場電流已減小到最小值，因此發電機電壓將隨轉速升高而升高。
    當發電機電壓隨轉速繼續升高而升高時，磁化線圈電流增大，產生的電磁力矩也增大，克服彈簧力矩后，將把銜鐵吸得更低，銜鐵位移量增大。當發電機輸出電壓升高到二級觸點（高速觸點）工作的調節電壓上限值時，磁化線圈電流產生的電磁力矩略微超過此時彈簧力的力矩，吸引銜鐵進一步下移而使高速觸點K2閉合。

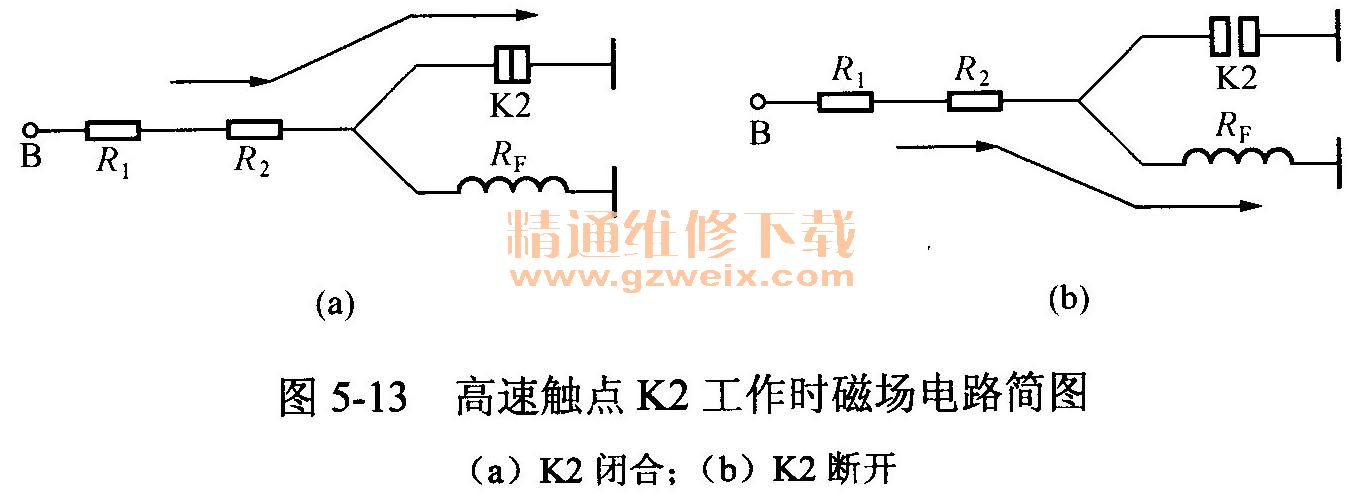

    當高速觸點K2閉合時，磁場繞組兩端均搭鐵，即磁場繞組被高速觸點K2短路，如圖5-13（a）所示。當磁場繞組被高速觸點K2短路時，磁場電流急劇減小，磁極磁通急劇減少，發電機電壓急劇下降。與此同時，磁化線圈兩端的電壓也急劇下降，磁化線圈電流急劇減小，電磁力矩急劇減小。當發電機電壓降到高速觸點K2工作的調節電壓下限值時，磁化線圈的電磁力矩減小到略小于彈簧力矩，銜鐵在彈簧力矩作用下又回到中間位置，使低速觸點和高速觸點都處于斷開狀態，磁場電路如圖5-13（b）所示，此時磁場電流相對于高速觸點K2閉合時又急劇增大，發電機電壓又升高，如此循環上述過程，通過高速觸點K2周期性地短路磁場繞組使磁場電流改變，便將發電機電壓控制在某一平均值Ur2不變。

    綜上所述，F(xiàn)T61型雙級電磁式調節器的工作情況如下：
    在交流發電機低速或大負荷時，由一級觸點或低速觸點K工作，工作情況與單級電磁式調節器相同，通過改變磁場電路電阻，使磁場電流變化來控制發電機電壓。
在交流發電機高速或小負荷時，由二級觸點或高速觸點K2工作，通過短路磁場繞組，使磁場電流變化來控制發電機電壓。
