第三節 電子式調節器
    一、電子調節器優點
    電子調節器由電子元件組成，利用晶體管的開關特性來控制發電機電壓的裝置或與其他輔助電子控制器組合在一起的裝置。
    電子調節器是利用晶體三極管的開關特性制成的，即將晶體三極管作為一只開關串聯在發電機磁場電路中，根據發電機輸出電壓的高低，控制晶體三極管的導通和截止來達到調節發電機磁場電流使發電機輸出電壓穩定在某一規定的范圍之內。由于汽車交流發電機有內搭鐵與外搭鐵之分，因此，與之匹配使用的電子調節器也有內搭鐵與外搭鐵兩類。
    交流發電機電子調節器與電磁式調節器相比，具有以下優點：
    1．調節電壓穩定
    電子調節器是利用晶體管的開關特性來控制發電機輸出電壓，不存在機械慣性和磁滯性，所以調節電壓脈動幅度（即調節電壓上限值與下限值之差，也稱調節容差）很小，調節電壓（即發電機輸出的平均電壓值）穩定。
    2．工作可靠性高
    電子調節器既無機械觸點、銜鐵等移動部件，也無固有振動頻率。汽車行駛中劇烈地振動和沖擊，對晶體管的開關特性毫無影響，因此工作可靠性高。
    3．使用壽命長
    由于沒有觸點，不存在燒蝕、變形等問題，其使用壽命取決于電子元件的使用壽命以及生產工藝的先進程度（一般說來，集成電路調節器的使用壽命長于分立元件調節器）。目前，電子調節器的使用壽命可達16×104km，是電磁振動式調節器使用壽命的2～3倍。
    4．無需維修
    現代汽車用電子調節器大都采用環氧樹脂封裝，以提高其防塵和耐腐蝕性能，因此無需也無法維修。
    5．能滿足大功率發電機要求
    現代汽車的用電設備越來越多，配用交流發電機的功率隨之增大。發電機功率越大，磁場電流也越大，通過選擇不同功率的晶體管，即可滿足發電機功率增大的要求。電磁振動式調節器受觸點斷開功率的限制，難以滿足大功率發電機的要求。
    6．對無線電干擾小
    電子調節器既無觸點產生電火花，也無電磁鐵機構產生電磁波，因此不會發射干擾信號。只有調節電壓的脈動會產生微小的干擾信號。
    7．集成電路調節器除具有上述優點之外，還有以下兩個突出優點：
   （1）可作為一個標準部件裝在發電機上，這樣便可省去點火開關至調節器，以及調節器至交流發電機的導線，線路損失減少，發電機的實際輸出功率可提高5%～10%。
   （2）耐高溫性能好，在130℃高溫條件下仍能可靠工作。
    電子調節器的上述優點從本質上克服了電磁振動式調節器的缺點，所以現代汽車廣泛采用。隨著電子技術的發展和汽車用電設備的增多，電子調節器特別是集成電路調節器必將完全取代電磁式調節器。
    二、電子式調節器基本原理
    電子調節器是利用晶體三極管的開關特性制成的，即將晶體三極管作為一只開關串聯在發電機磁場電路中，根據發電機輸出電壓的高低，控制晶體三極管的導通和截止來達到調節發電機磁場電流使發電機輸出電壓穩定在某一規定的范圍之內。由于汽車交流發電機有內搭鐵與外搭鐵之分，因此，與之匹配使用的電子調節器也有內搭鐵與外搭鐵兩類。
   （一）外搭鐵型電子調節器
    1．基本電路

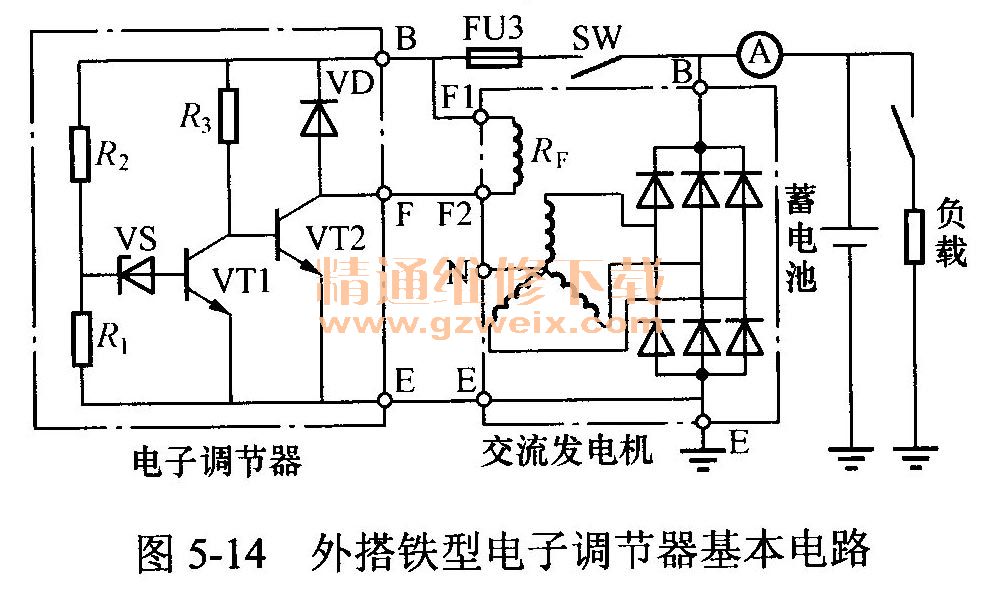

    外搭鐵型電子調節器的基本電路如圖5-14所示，由電壓信號監測電路、信號放大與控制電路、功率放大電路以及保護電路四部分組成。

    2．工作原理
   （1）接通點火開關SW，當發電機電壓U低于蓄電池電壓時，三極管VT1截止，三極管VT2導通，磁場電流壽接通，發電機他激發電，磁場電流由蓄電池供給。
    當點火開關SW接通，發電機未轉動或轉速低，電壓U低于蓄電池電壓時，蓄電池電壓經點火開關SW加在分壓電阻R1、 R2兩端。由于發電機電壓低于調節電壓上限值，因此分壓電阻R1上的分壓值UR；小于穩壓管VS的穩定電壓UW與三極管VT1發射結壓降UBE1之和，由穩壓管的工作條件可知，穩壓管VS處于截止?fàn)顟B(tài)，三極管VT1基極無電流流過，VT1也處于截止?fàn)顟B(tài)。此時蓄電池經點火開關、電阻R3向三極管VT2提供基極電流，三極管VT2導通，接通磁場電流，其電路為蓄電池正極→電流表A→點火開關SW→熔絲FU3→發電機“磁場”端子F1→發電機磁場繞組RF→發電機“磁場”端子F2→調節器“磁場”端子F→三極管VT2（C→E） →調節器搭鐵端子E→發電機搭鐵端子E→蓄電池負極。此時若發電機轉動，則其電壓將隨轉速升高而升高。
   （2）當發電機電壓上升到高于蓄電池電壓但尚低于調節電壓上限值U2時，發電機
自激發電，磁場電流由發電機自己供給。
    當發電機電壓高于蓄電池電壓但低于調節電壓上限值姚時，穩壓管VS與三極管VT1仍截止，三極管VT2仍導通。此時磁場電路：發電機定子繞組→正極管→發電機“輸出”端子B→點火開關SW→熔絲FU3→發電機磁場端子F1→發電機磁場繞組RF→發電機磁場端子F2→調節器“磁場”端子F→三極管VT2（C→E） →調節器搭鐵端子E→發電機搭鐵端子E→發電機負極管一定子繞組。
   （3）當發電機電壓隨轉速升高而升高到調節電壓上限值U2時，VS、VT1導通，VT2截止，磁場電流切斷，發電機電壓降低。
    當發電機電壓升高到調節電壓上限值U2時，由穩壓管導通條件可．知，此時穩壓管VS導通，其工作電流從三極管VT1的基極流入，并從三極管VT1的發射極流出。因為穩壓管VS的工作電流就是三極管VT1的基極電流，所以三極管VT1導通。當三極管VT1導通時，三極管VT2的發射結幾乎被短路，流過電阻R3的電流經三極管VT1集電極和發射極構成回路，三極管VT2因無基極電流而截止，磁場電流被切斷，磁極磁通迅速減少，發電機電壓迅速下降。
   （4）當發電機電壓降到調節電壓下限值U1時，VS、VT1截止，VT2導通，磁場電流接通，發電機電壓升高。
    當發電機電壓降到調節電壓下限值U時，由穩壓管截止條件可知，穩壓管VS截止，三極管VTI隨之截止，其集電極電位升高，發電機又經R3向三極管VT2提供基極電流，VT2導通，磁場電流接通，磁極磁通增多，發電機電壓又升高。
    當發電機電壓升高至調節電壓上限值姚時，調節器重復上述（3）、（4）工作過程，將發電機電壓控制在某一平均值Ur不變。
    在三極管VT2由導通轉為截止瞬間，磁場繞組產生的自感電動勢（F端為正，B端為負）經二極管VD構成回路放電，防止三極管VT2擊穿損壞。因為放電電流流經二極管VD，所以二極管VD稱為續流二極管。
   （二）內搭鐵型電子調節器
    內搭鐵型電子調節器的基本電路如圖5-15所示。其顯著特點是接通與切斷磁場電流的開關三極管VT2為PNP型三極管，且串聯在磁場繞組的電源端。

    內搭鐵型電子調節器也是由電壓信號監測電路、信號放大與控制電路、功率放大電路以及保護電路四部分組成，其基本工作原理與上述外搭鐵型電子調節器基本相同，故不再贅述。
    在使用中，內搭鐵型電子調節器只能與內搭鐵型交流發電機配合使用，外搭鐵型一電子調節器只能與外搭鐵型交流發電機配合使用。否則，交流發電機的磁場繞組將與電子調節器的大功率三極管并聯連接，磁場繞組將無電流流過，發電機將只靠剩磁發電而不能正常輸出電壓。
    三、電子式調節器工作特性
    為了研究電子調節器控制的磁場電流壽隨發電機轉速n變化的規律，可利用示波器檢測調節器F端子的電壓波形，找到大功率三極管的開關規律進行分析。當解放CA1091型載貨汽車用交流發電機在不同轉速運轉時，實測JFT106型電子調節器F端子的電壓波形和大功率三極管的開關時間分別如圖5-16和見表5-3。
由圖5-16和表5-3可見，三極管的開關規律：發電機轉速升高時，開通（即導通）時間縮短，相對開通率減小；關斷（即截止）時間延長，相對關斷率增大。反之，當發電機轉速降低時，開通時間延長，相對開通率延長；關斷時間縮短，相對關斷率減小。

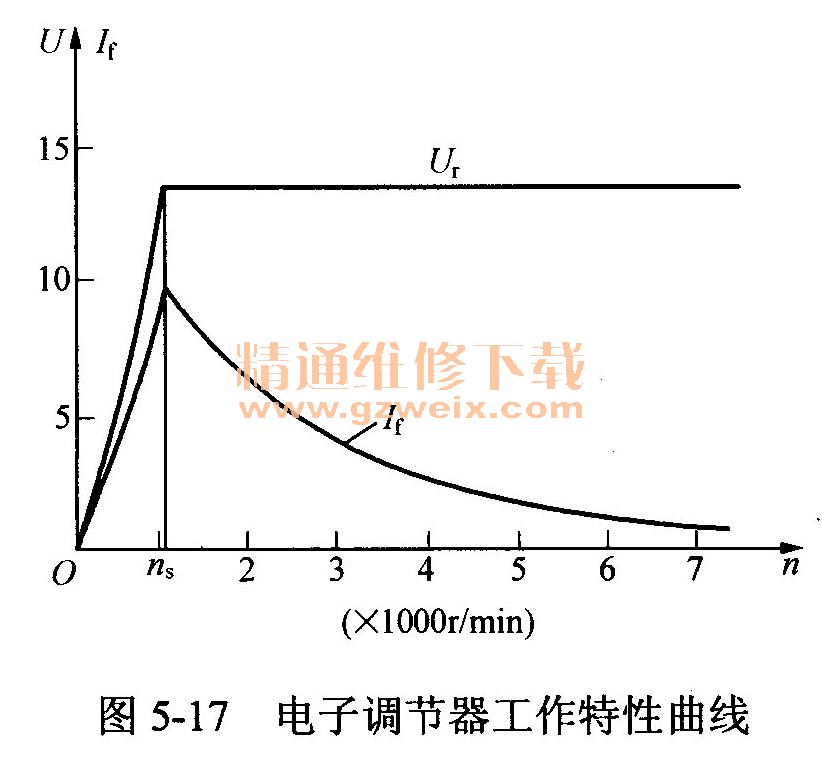

    電子調節器的工作特性曲線如圖5-17所示，圖中nS為電子調節器的開始工作轉速，稱為工作下限。當發電機轉速超過工作下限時，由三極管開關規律可知，轉速升高，相對開通率減小。因為大功率三極管開通時，磁場電流接通，所以發電機轉速升高時，磁場電流減小。

    電子調節器是利用三極管的開關特性來調節發電機電壓的。當大功率三極管關斷時，磁場電流被切斷，發電機僅靠剩磁發電，又因交流發電剩磁磁通很少，所以調節器的工作上限很高，調節范圍很大。
    四、集成電路調節器
   （一）集成電路調節器電壓檢測電路分類
    大多數汽車都采用了集成電路調節器與發電機配裝在一起的整體式交流發電機，如一汽捷達、上海桑塔納轎車用JFZ1913Z型14V90A發電機、南京依維柯（IVECO）汽車用JFZ1912Z型14V85A， JFZ1714Z型14V45A交流發電機、東風EQ2102型越野汽車用JFW2621型28V45A發電機、斯太爾（STEYR）汽車用JFZ2518A型28V27A交流發電機以及長風集團獵豹（PAJERO）汽車4G64型發動機用14V75A交流發電機等，其集成電路調節器配裝在發電機上，既可直接檢測發電機輸出電壓，也可通過連接導線檢測蓄電池端電壓的變化來調節發電機的輸出電壓。根據集成調節器檢測電路檢測電壓位置的不同，可分為發電機電壓檢測電路和蓄電池電壓檢測電路兩類。
    1．發電機電壓檢測電路

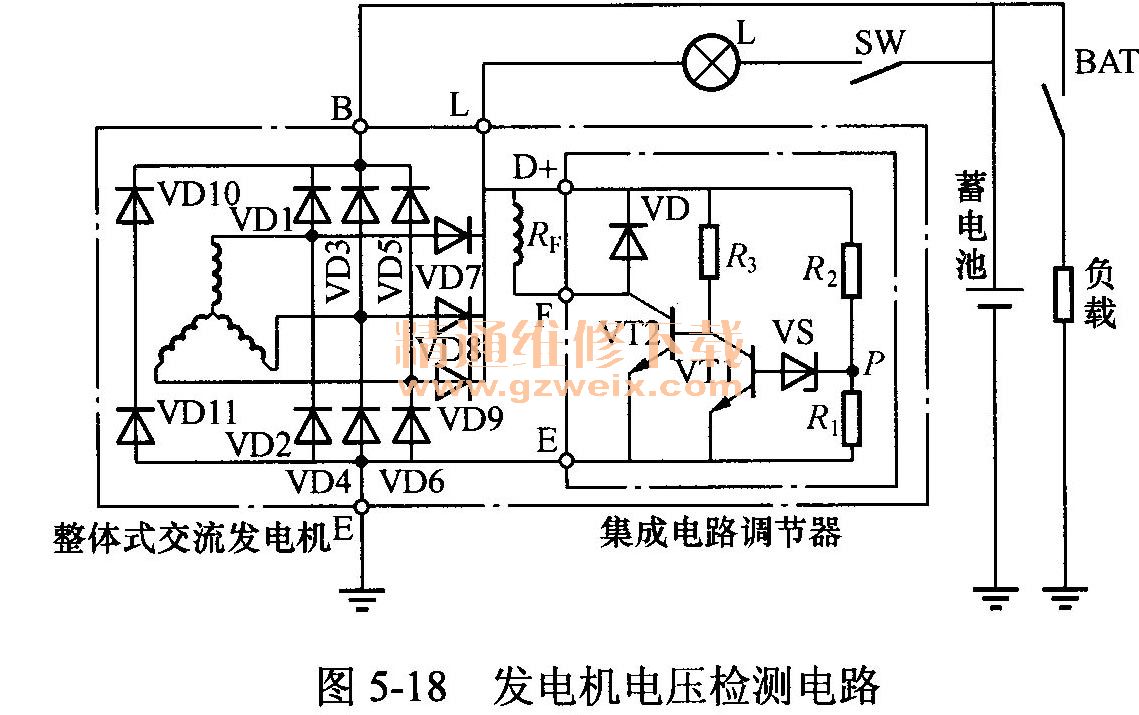

    典型的發電機電壓檢測電路如圖5-18所示。在發電機電壓檢測電路中，加在分壓器R1、R2上的電壓為發電機的輸出電壓（從發電機“D＋”輸出端得到電壓）。因為檢測點P加到穩壓管VS上的電壓與發電機輸出電壓成正比，所以該電路稱為發電機電壓檢測電路。

    2．蓄電池電壓檢測電路
    典型的蓄電池電壓檢測電路如圖5-19所示。在蓄電池電壓檢測電路中，加在分壓器R1、R2上的電壓為蓄電池端電壓。因為檢測點P加到穩壓管VS上的電壓與蓄電池電壓成正比，所以該電路稱為蓄電池電壓檢測電路。

    發電機電壓檢測電路的優點是發電機的引出線可減少一根，缺點是當發電機B端至蓄電池正極柱BAT之間的電壓降較大時，蓄電池充電電壓將會偏低，蓄電池將充電不足。因此，大功率發電機的調節器最好選用蓄電池電壓檢測電路。

    蓄電池電壓檢測電路也有不足之處，因為當調節器S端子至蓄電池正極柱BAT之間或發電機B端子至蓄電池正極柱BAT之間的導線斷路時，由于檢測電路檢測不到發電機端電壓，因此發電機電壓將會失控。為了克服這一缺點，實用線路中還需采取一定的防護措施。
   （二）集成電路式調節器實例

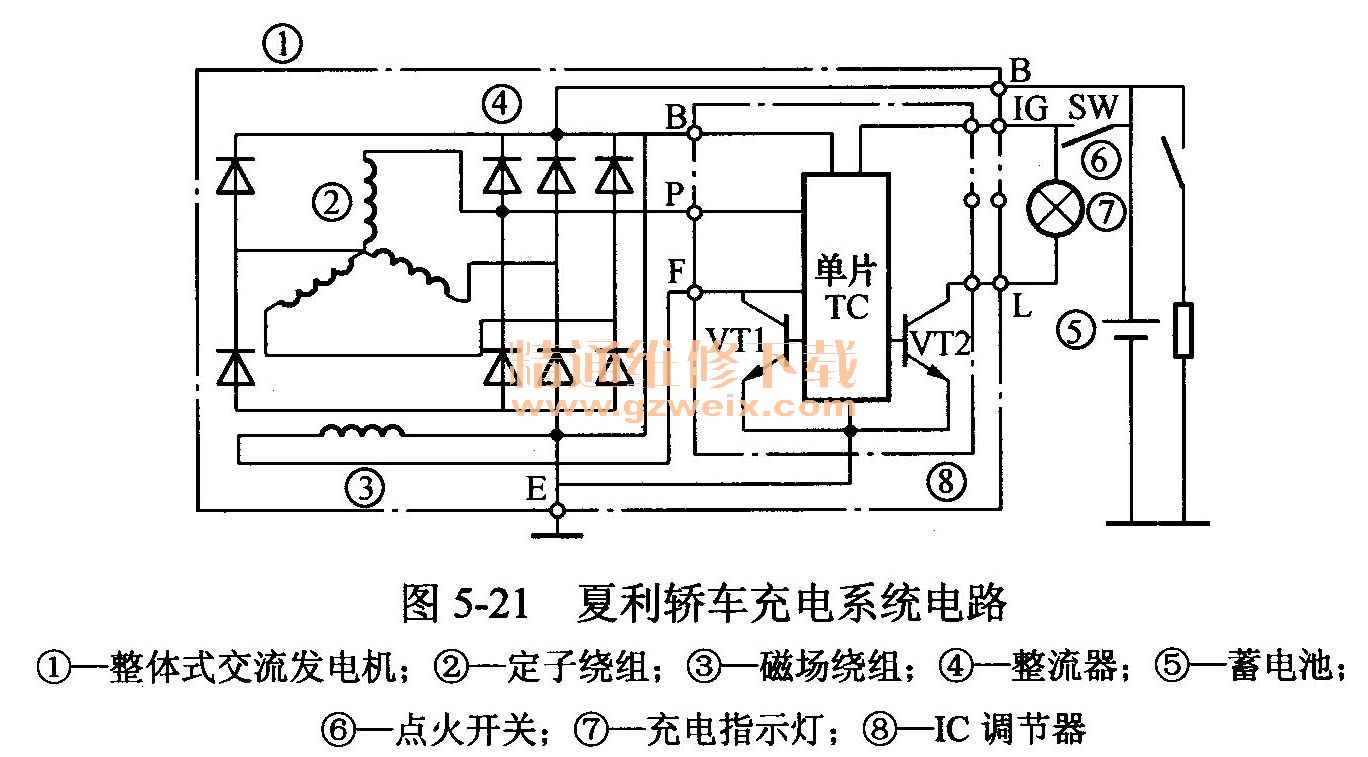

    天津汽車工業公司引進日本大發公司技術生產的天津夏利TJ7100、TJ7130微型轎車發電機采用了天津市內燃機電機廠生產的JFZ 1542型14V45A 8管整體式高速小型交流發電機，其內裝式集成電路（IC）調節器采用了單片IC調節器。調節器外形如圖5-20所示，充電系統的連接關系如圖5-21所示。



    夏利轎車IC調節器有6個接線端子，其中端子F、P、E三個端子用螺釘直接與發電機連接；端子B用螺母固定在發電機輸出端子B上，調節器插座內的端子IG、L用金屬線與調節器內部電路連接。調節器具有控制交流發電機輸出電壓和充電指示燈兩項功能，并具有良好的溫度補償特性，內部電路如圖5-22所示。

    電路A1部分為檢測電路，用來檢測調節器內部溫度和交流發電機的輸出電壓。檢測電路由電阻R1、R2、R3、R4和穩壓管VS1組成，四個電阻R1、R2、R3、R4為厚膜電阻，制作在陶瓷基片上。穩壓管VS1為正溫度系數型二極管。
    電路A2部分為基準電壓電路，簡稱基準電路，用以形成基準電壓值。基準電路由電阻R5、R6、R7、R8、二極管VD2和穩壓管VS2構成。第1比較器IC 1的同向輸入端“＋”與基準電路A2的電阻R7、R8相連與e點，反向輸入端“－”與檢測電路A1的電阻R2、R3相連于b點，輸出端與大功率三極管VT1的基極相連。第2比較器IC2的同向輸入端“＋”與調節器和發電機的P端子相連，反向輸入端“－”與基準電路A2的電阻R5、R6相連于。點，輸出端與反向器IC4相連。第3比較器IC3的同向輸入端“＋”與基準電路A2的電阻R6、R7相連于d點，反向輸入端“－”與第1比較器IC 1的反向輸入端相連，也與檢測電路A1的電阻R2、R3相連于b點，輸出端與反向器IC5相連。IC7為一“或非”門電路，其一個輸入端通過反相器IC4與第2比較器IC2的輸出端相連，另一個輸入端通過反相器IC5與第3比較器IC3的輸出端相連，輸出端經二極管VD3與反向器IC6的輸入端相連。控制充電指示燈7的大功率三極管VT2的基極與反向器IC6的輸出端相連，三極管VT2的集電極和發射極分別與充電指示燈端子L和搭鐵端子E連接。
