第八節 起動機使用維修與試驗
    一、起動系使用
    由于起動機工作電流大、轉速高，因此在使用時，應當注意以下幾點：
   （1）每次接通起動機時間不得超過 5s，連續兩次接通起動機應間隔15s以上時間，當連續三次接通起動機仍不能起動時，應查明原因并排除故障后再使用起動機。
   （2）接通起動機時，如檢測蓄電池電壓低于9.6V，說明蓄電池存電不足或有硫化、短路等故障，應及時補充充電或更換電池。
   （3）汽車每行駛6000～7500km，檢查起動機工作是否正常，有無異常噪聲。
   （4）汽車每行駛12 000～15000km，檢查起動機外觀、導線連接與緊固情況；用發動機檢測儀或?qū)Ｓ脙x器檢測起動電流和起動電壓。桑塔納、捷達轎車起動機穩定運轉5s時的電流應為110A左右，蓄電池電壓不得低于9.6V；切諾基吉普車起動機穩定運轉5s時的電流應為160A左右，蓄電池電壓不得低于9.6V。
    二、起動機分解
    起動機的分解步驟（QD321型）：
   （1）清除外部污垢。
   （2）取下引鐵和撥叉連接處的銷釘，使二者脫離關系。
   （3）拆下防塵箍。
   （4）檢測電刷彈簧壓力，取出電刷。
   （5）拆下夾緊螺栓，將前端蓋、外殼取下。
   （6）取下電樞軸上限位卡簧，抽出電樞。
   （7）拆下?lián)懿妫�取下離合器。
    注意：電樞繞組、磁場線圈、離合器及電刷不能用洗油清洗，只允許用棉紗蘸少量汽油擦拭，其他機件可用洗油清洗干凈。在分解和清洗時，不要將換向器前的膠木墊圈遺失。
    有必要時，電磁開關分解，其步驟是：
   （1）拆下電磁開關前端固定螺釘，取下前端蓋。
   （2）取下觸盤鎖片、觸盤、彈簧，抽出引鐵。
（3）取下固定鐵芯、銅套及吸引保持線圈。

    三、起動機檢修
    起動機的檢修項目、方法及技術要求見表6-3。

   （一）磁場線圈檢修
    1.磁場線圈斷路檢修
    將萬用表的兩只表筆分別接磁場線圈的引出線端頭和正電刷，如圖6-21所示，萬用表阻值應接近于零，如萬用表阻值為無窮大，說明磁場線圈斷路。斷路故障一般是磁場線圈與線圈或線圈與電刷引線連接部位焊點松脫或虛焊所致。檢修時，先用鋼絲鉗夾緊連接部位，然后用200W/220V電烙鐵將連接點焊牢即可。

    2.磁場線圈搭鐵檢修

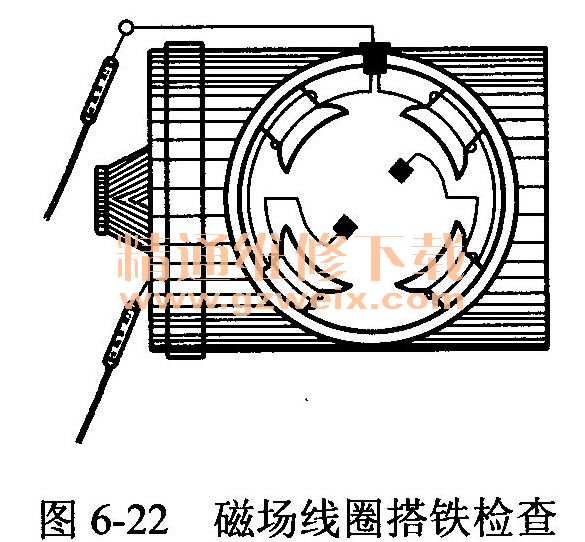

    將萬用表的兩只表筆分別接磁場線圈引出線端頭和起動機殼體，如圖6-22所示，萬用表應不導通（即阻值應為無窮大）。如萬用表導通（即阻值為零），說明磁場線圈絕緣損壞而搭鐵，需要檢修或更換磁場線圈。

    3.磁場線圈短路檢修

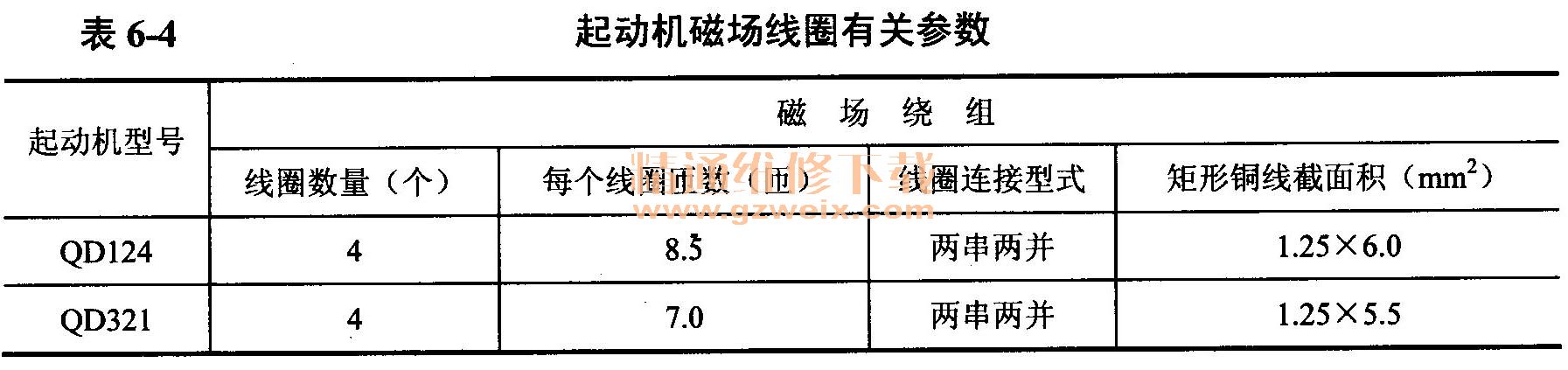

    檢查起動機磁場線圈有無短路故障時，可按圖6-23所示的方法進行。當開關接通時（通電時間不超過5s），用螺釘旋具檢查每個磁極的電磁吸力是否相同。如某一磁極吸力過小，說明該磁極上的磁場線圈匝間短路。磁場線圈一般不易發生短路，當有短路故障時，需重新繞制。常用起動機磁場線圈的有關數據見表6-4。

檢修時，先將磁極和繞組編號，然后用專用工具將磁極固定螺釘擰下，再取下磁場線圈，并用絕緣帶包好絕緣損壞處，最后將磁極和修好后的繞組裝回原位并擰緊磁極固定螺釘。
   （二）電樞繞組檢修
     1．電樞繞組搭鐵檢修

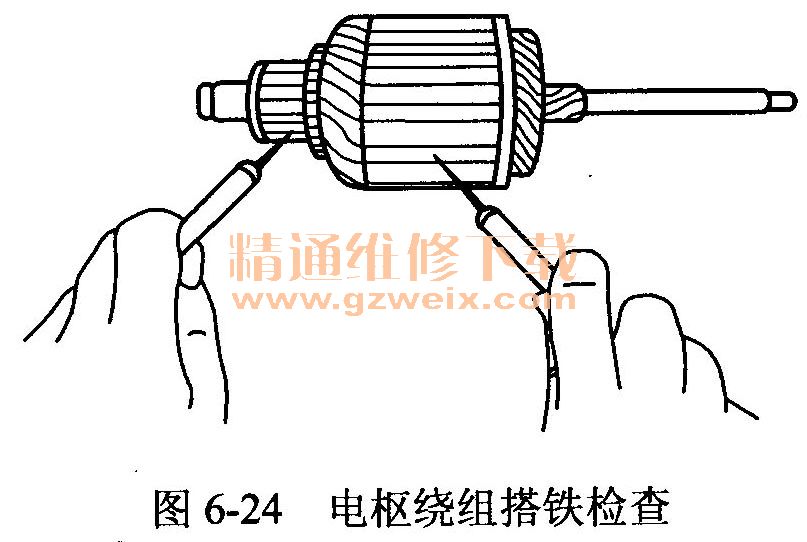

      起動機電樞繞組搭鐵故障可用萬用表進行檢查。方法是將萬用表的兩只表筆分別接電樞鐵芯與換向片，如圖6-24所示，萬用表應不導通。如萬用表導通，說明電樞繞組搭鐵，應予重新繞制或更換電樞。電樞繞組有關參數見表6-5。實踐證明，起動機電樞繞組搭鐵的故障率較高，其原因是繞組與繞組之間或繞組與電樞鐵芯之間的絕緣損壞。



    2．電樞繞組斷路檢修
    起動機電樞繞組斷路故障可用萬用表進行檢查。方法是將萬用表的兩只表筆分別接換向器的換向片，萬用表應導通。如萬用表不導通，說明電樞繞組斷路。由于電樞繞組導線的截面積較大，所以不易斷路。如有斷路發生，一般都是端頭與換向器片之間的焊點脫焊或虛焊所致。因此，有無斷路故障也可通過外觀檢查判斷。發現斷路時，可用200W/220V電烙鐵焊接修復。
    3．電樞繞組短路檢修，
    起動機電樞繞組流過電流較大，當絕緣紙燒壞時，就會導致繞組匝間短路。此外，當電刷磨損落下的銅粉將換向片間的凹槽連通時，也會導致繞組短路。檢查電樞繞組別短路故障需在電樞檢驗儀上進行。
    檢查時，將電樞放在檢驗儀的U型鐵芯上，并在電樞鐵芯上部放一塊鋼片（鋸條），如圖6-25所示，然后接通檢驗儀電源，同時緩慢轉動電樞一周，鋼片應不跳動。如鋼片跳動，．說明電樞繞組有短路故障。因?yàn)殡姌欣@組的繞線類型均采用波形繞法，所以當換向器有一處短路時，鋼片將在4個槽上出現跳動現象。當在同一槽內上、下層線圈短路時，鋼片將在所有槽上出現跳動現象。換向器出現短路時，可用鋼絲刷清除換向片間的銅粉即可排除。電樞繞組短路時，需更換電樞總成。
    4．電樞軸彎曲度檢查
    用千分表檢查電樞軸彎曲度的方法如圖6-26所示，其擺差應不大于0.15mm，否則應予校直。

    5．換向器徑向跳動檢查
    用千分表檢查換向器徑向跳動的方法如圖6-27所示，其擺差應不大于0.05mm，否則應在車床上進行修正或更換電樞。

    6．換向器凹槽深度檢查
    換向器凹槽深度的檢查如圖6-28所示。如果換向器凹槽深度h應不小于0.2mm，否則可用鋸條將云母片的高度割低或更換電樞。

    7．電樞軸徑與銅套配合

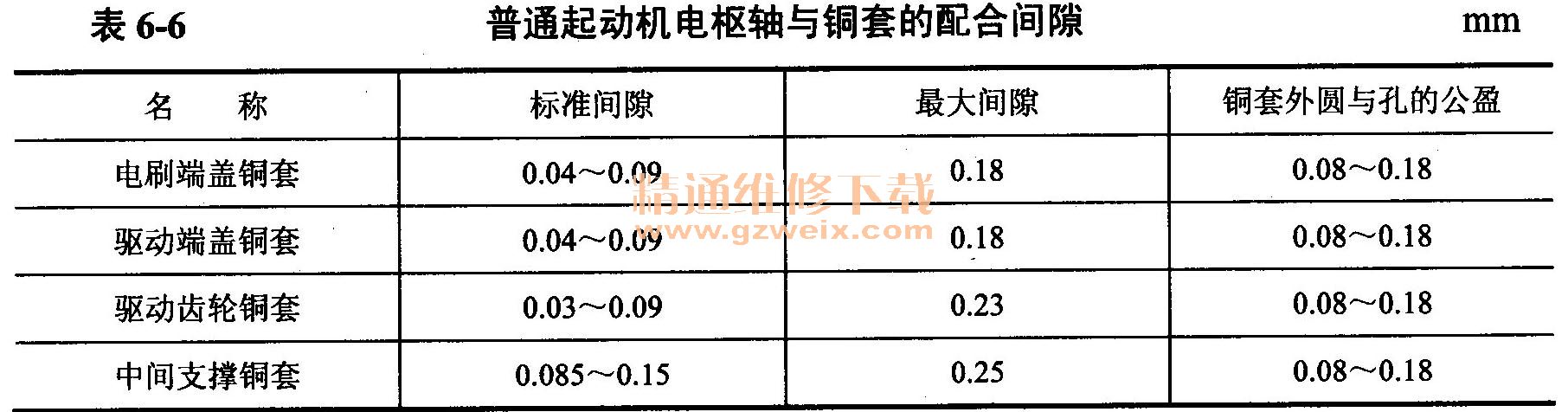

電樞軸徑與銅套的配合，普通起動機的配合間隙應符合表6-6的規定。間隙過大應更換青銅襯套，并按標準鉸削端蓋和支撐板的配合孔。

   （三）電刷組件檢修
    1．電刷架檢修

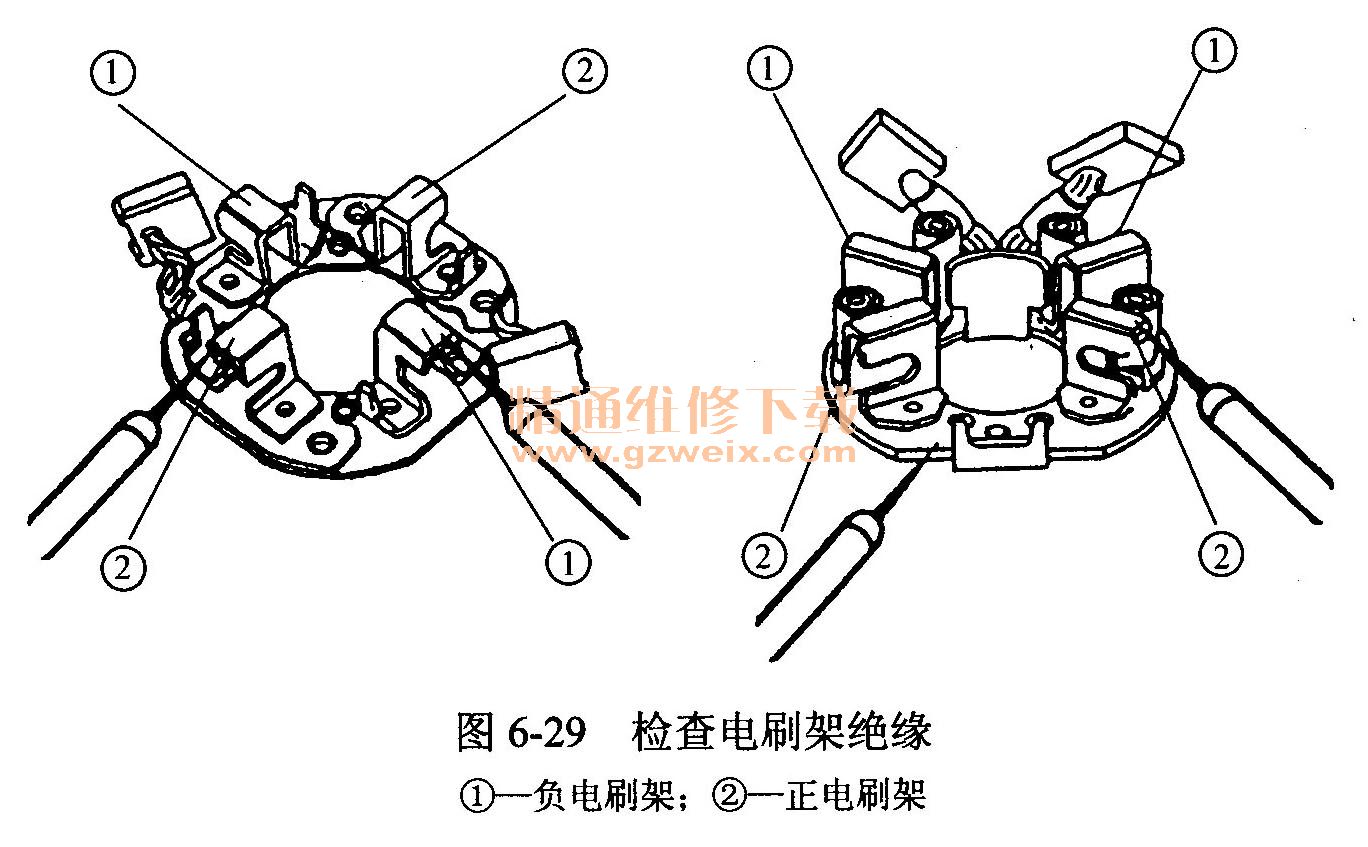

    將萬用表的兩只表筆分別接正電刷架與前端蓋或負電刷架，如圖6-29所示，萬用表應不導通（即阻值應為無窮大）。如萬用表導通（即阻值為零），說明該正電刷架搭鐵應更換絕緣墊片進行修理。

    2．電刷檢修
    電刷高度可用鋼板尺或游標卡尺測量。國產起動機新電刷高度為14mm，極限高度為8mm。低于極限高度時，應予更換新電刷。電刷與換向器的接觸面積應在75%以上。

    3．電刷彈簧檢修

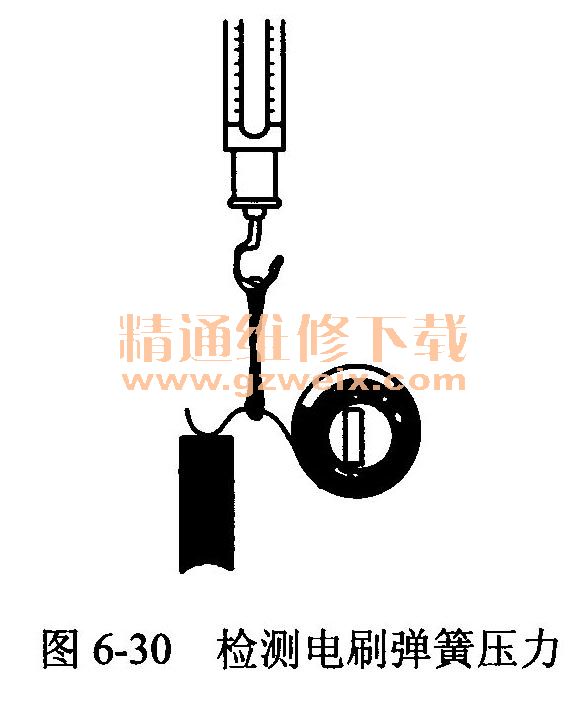

    如圖6-30所示用彈簧秤沿彈簧切線方向檢測彈簧的壓力一般為11.7～14.7N。如壓力不足，可逆著彈簧的螺旋方向扳動彈簧來增加彈力，如仍無效，則應更換新品。

   （四）電磁開關檢修
    1．彈簧復位功能檢查

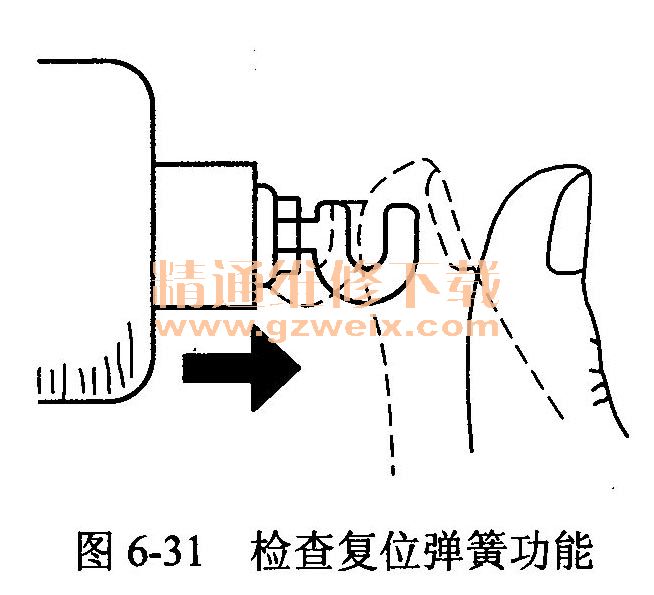

    用手先將掛鉤及活動鐵芯壓入電磁開關，然后放松，如圖6-31所示，活動鐵芯也能迅速返回復位。如鐵芯不能復位或出現卡滯現象，應更換復位彈簧或電磁開關總成。

    2．吸拉線圈檢修

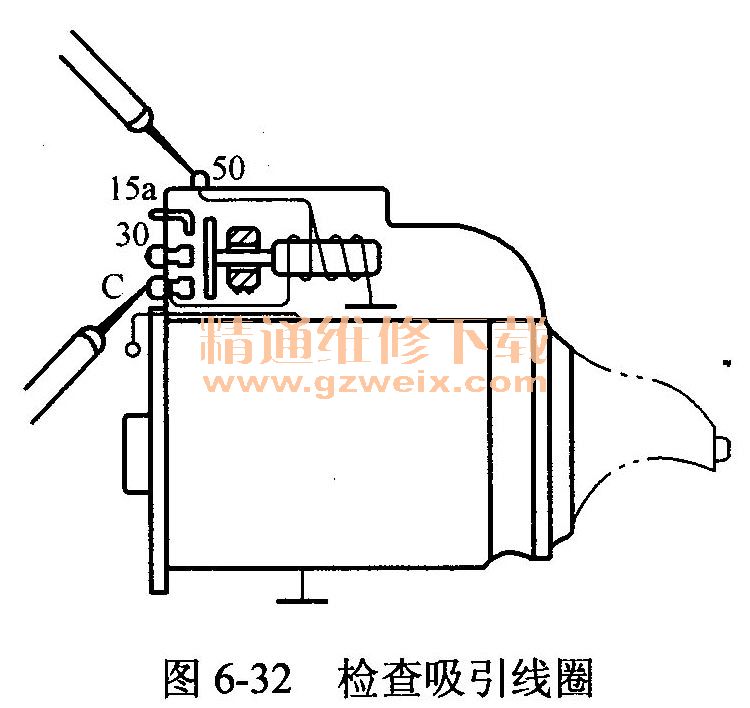

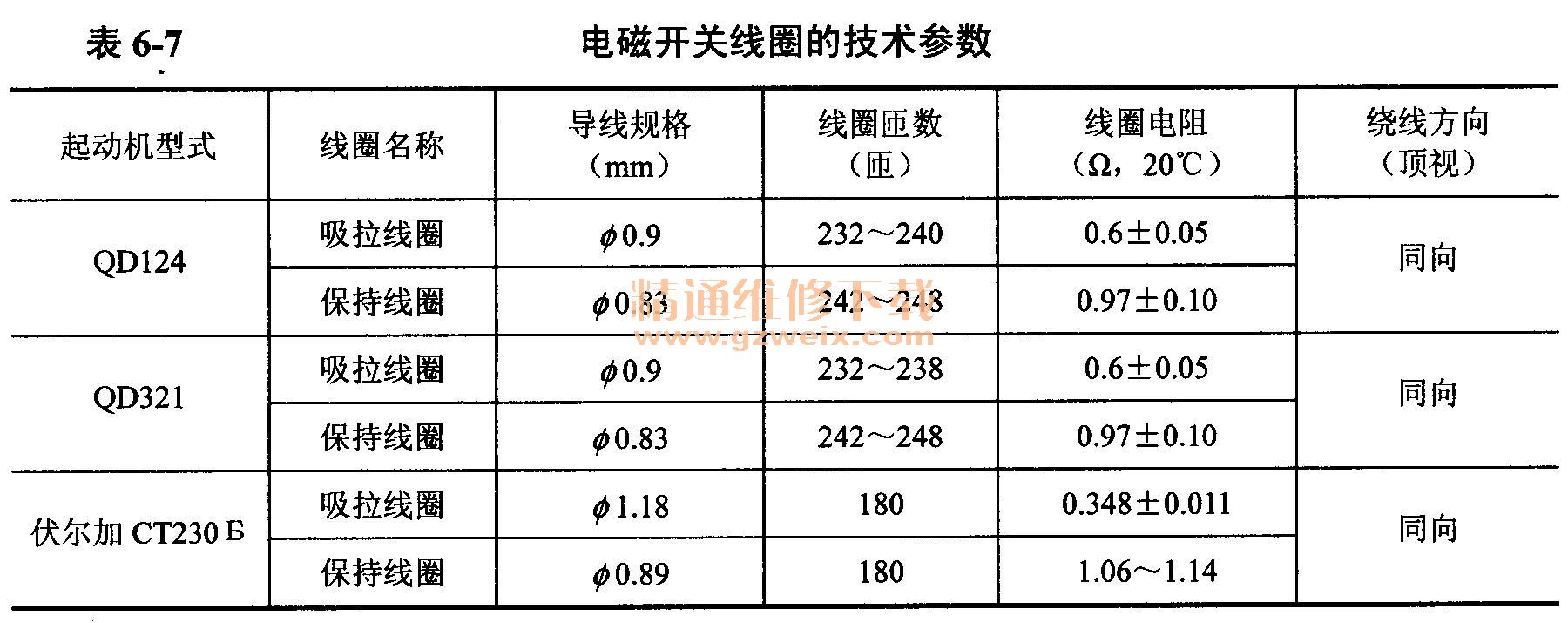

    將萬用表置于R×1（數字式萬用表置于OHM ×200）擋，如圖6-32所示，兩只表筆分別接起動機電磁開關的50端子和C端子，阻值應當符合表6-7的規定。如阻值為無窮大，說明吸拉線圈斷路；如阻值過小，說明吸拉線圈匝間短路。斷路一般是線圈端頭與接線端子的焊點脫焊或虛焊所致，用50W/220V電烙鐵焊好即可；短路則需重新繞制。重繞線圈時，導線的直徑、匝數、繞線方向必須與原線圈相同。

    3．保持線圈檢修
    將萬用表置于RX1（數字式萬用表置于OHM X 200）擋，如圖6-33所示，兩只表筆分別接起動機電磁開關的50端子和電磁開關外殼，阻值應當符合表6-7的規定。如阻值為無窮大，說明保持線圈斷路；如阻值過小，說明吸拉線圈匝間短路。斷路一般是線圈端頭與外殼間的焊點脫焊或虛焊所致，可拆開開關用50W220V電烙鐵焊好即可；短路則需重新繞制。重繞線圈時，導線的直徑、匝數、繞線方向必須與原線圈相同。



   （五）單向離合器檢修

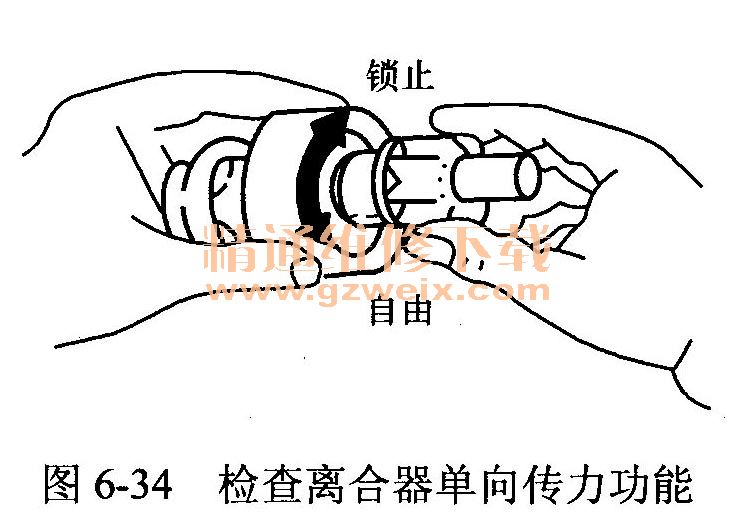

    一手握住離合器殼體，一手轉動驅動齒輪，如圖6-34所示。當一個方向轉動驅動齒輪時，齒輪應被鎖止；當另一個方向轉動齒輪時，應能靈活自如，否則應予以更換新品。

    檢測時，將離合器夾在虎鉗上，如圖6-35所示，用扭力扳手沿順時針方向轉動時，應能承受制動試驗時的最大轉矩（單向離合器一般為25N· m）而不打滑。

   （六）減速裝置檢修
    檢查減速起動機減速裝置功能的方法與檢查單向離合器相同。檢查時，電樞軸一端與電樞軸連接，一手握住減速裝置殼體，一手轉動電樞，當沿順時針方向或沿逆時針方向轉動電樞時，減速裝置輸出軸應能靈活轉動，否則應予以潤滑、修理或更換新品。

    四、起動繼電器檢修
    將萬用表置于RXl（數字式萬用表置于OHM X 200）擋，兩只表筆分別接起動機繼電器的“點火鎖”端子與“搭鐵”（或“電樞”）端子（北京BJ2021型吉普車接I與G端子），阻值應當符合表6-8的規定。如阻值為無窮大，說明線圈斷路；如阻值過小，說明線圈匝間短路。斷路一般是線圈端頭與繼電器接線端子間的焊點脫焊或虛焊所致，可拆開繼電器外殼用50W/220V電烙鐵焊好即可；短路則需重新繞制。重繞線圈時，導線的直徑、匝數必須與原線圈相同。

    將蓄電池電壓加到繼電器線圈的兩個接線端子上，再用萬用表測量繼電器電池端子與起動機端子（北京BJ2021型吉普車測量BAT、SOL、F或B端子）之間的電阻應小于0.5Ω；否則說明繼電器觸點接觸不良，可用“00”號砂紙進行修磨。
    五、起動機組裝
    起動機的型式不同，具體組裝程序也不盡相同，但基本原則都是按分解時的相反順序進行。組裝起動機的一般步驟：先將離合器和撥叉裝入后端蓋內，再裝軸中間的支撐板，將電樞軸插入后端蓋內，裝上電動機殼體和電刷端蓋，并用長螺栓結合連緊，然后裝上電刷和防塵罩。組裝電磁開關可先可后。
    在組裝起動機過程中應特別注意以下幾點：
   （1）注意檢查各軸承的同心度。電樞軸由3個軸承支撐，往往不易同心。若不同心度過大，就會增加電樞軸運轉的阻力。檢查方法是：各軸頸與各銅套配合時，既能轉動自如，又感覺不出有明顯的間隙（中間軸承間隙可稍大一點）。在中間軸承支撐與后端蓋結合好后，應將電樞軸裝入試轉。此時應轉動自如，無卡住現象，裝上前端蓋后，再次轉動電樞，也應轉動靈活，否則為軸承不同心。發現軸承不同心時，輕者可以修刮軸承，嚴重時應更換個別銅套。
   （2）備銅套，電樞軸頸、鍵槽承推墊圈等摩擦部位，都應使用機油予以潤滑。
   （3）固定中間軸承支撐板的螺釘，一定要帶彈簧墊圈。否則，工作中支撐板振動會使螺釘松脫而造成起動機不能正常工作，甚至損壞起動機。
   （4）驅動齒輪端面的止推墊圈和換向器端面的膠木墊圈及中間軸承支撐板靠離合器一側的膠木承推墊圈，裝復時不要遺漏。
   （5）磁極與電樞鐵芯間應有0.82～1.8mm的間隙，最大不應超過2mm，切不可有相互碰刮現象。
   （6）電樞軸軸向間隙不宜過大，一般為0.2～0.7mm，間隙不當時，可改變軸前端或后端墊圈的厚度進行調整。

    六、起動系調整
    （一）起動機調整

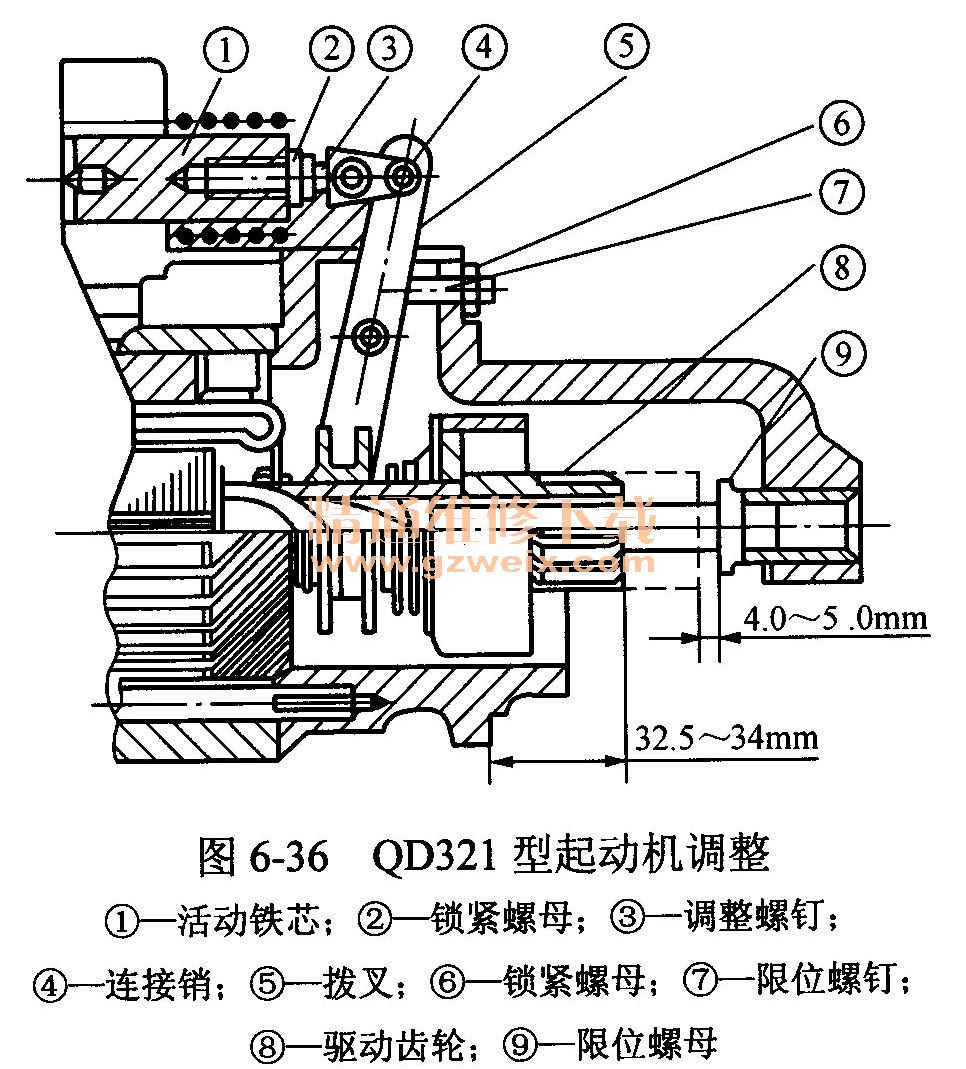

      1．起動時機調整起動機調整示意圖如圖6-36）所示。將活動鐵芯①向前推到底時，用油標卡尺或鋼板尺測量驅動齒輪與限位螺母之間的間隙應當符合表6-9的規定。若間隙不當時，可取下連接銷④，擰松鎖緊螺母②，轉動調整螺釘③進行調整。

    2．驅動齒輪端面與端蓋凸緣之間間隙調整
    在靜止?fàn)顟B(tài)下，驅動齒輪端面與端蓋凸緣之間的間隙應當符合表6-9的規定。間隙不符時，可擰松鎖緊螺母⑥，轉動限位螺釘⑦進行調整。東風EQ 1090型載貨汽車用QD 124型起動機不需進行此項調整，該間隙由結構設計保證。

    3．附加電阻短路開關接通時機調整
    為了保證起動發動機時，點火系統具有足夠的低壓電流，在電動機主電路接通的同時或稍早，附加電阻（或電阻線）應被短路。如有不當，可拆開電磁開關，彎曲短路開關的銅片進行調整。
   （二）起動繼電器調整
    1．閉合電壓調整
    起動機起動繼電器的閉合電壓是繼電器觸點由斷開狀態轉為閉合狀態時，作用在繼電器線圈兩端的電壓。當閉合電壓過高（高于電源電壓）時，接通起動開關，起動繼電器觸點就不能閉合，起動機就不會工作。
    檢驗起動繼電器閉合電壓的電路如圖6-37所示。在繼電器線圈電路中串聯一個可變電阻，檢驗之前將可變電阻阻值調到最大，電壓表直接并聯在線圈兩端，電源用12V蓄電池或直流電源均可。

    檢驗時，緩慢調小可變電阻阻值，使作用在繼電器線圈兩端的電壓逐漸升高。當觸點閉合時，電壓表指示的電壓即為繼電器的閉合電壓，其值應當符合表6-10中的規定。

    當閉合電壓不符合規定時，應改變觸點臂與鐵芯之間的氣隙進行調整。JQ-1型起動繼電器的氣隙為0.8～1.0mm，可用尖嘴鉗彎曲調整鉤①，使觸點臂與鐵芯之間的氣隙改變進行調整。當靜態氣隙增大時，閉合電壓將升高；反之當靜態氣隙減小時，閉合電壓將降低。

    2．?dāng)嚅_電壓檢驗與調整
    起動機起動繼電器的斷開電壓是繼電器觸點由閉合狀態轉為斷開狀態時，作用在繼電器線圈兩端的電壓。當斷開電壓過高時，會導致起動機電磁開關的活動鐵芯產生往復運動，出現“打機槍”似的“噠、噠……”聲而不能起動發動機。這是因?yàn)椋寒?dāng)斷開電壓過高時，由于接通起動開關，起動繼電器觸點閉合，吸拉線圈和保持線圈電流接通，其電磁吸力使活動鐵芯前移將電動機主電路接通，因此蓄電池電壓因大量放電而急劇下降。當蓄電池電壓降到斷開電壓時，繼電器觸點斷開，使吸引線圈和保持線圈電流切斷，于是活動鐵芯復位，電動機主電路切斷，蓄電池停止大電流放電，其電壓迅速回升。與此同時，繼電器線圈兩端的電壓迅速升高，其觸點重又閉合，活動鐵芯重又前移，電動機主電路重又接通，蓄電池又大量放電，其電壓又急劇下降。由于繼電器斷開電壓高，因此在起動機尚未轉動時，蓄電池作用在繼電器線圈兩端的電壓就迅速降到斷開電壓，觸點又?jǐn)嚅_，鐵芯又復位。如此重復上述過程，驅動齒輪便周期性地敲擊飛輪齒圈而發出“打機槍”似的“噠、噠……”聲。
    除此之外，電磁開關的保持線圈斷路和蓄電池嚴重虧電，也會出現“打機槍”現象。
    檢驗斷開電壓的電路與檢驗閉合電壓相同。檢驗時，先接通電路使繼電器觸點閉合，然后逐漸調大可變電阻阻值使線圈兩端電壓緩慢降低，當觸點斷開時電壓表指示的電壓即為繼電器的斷開電壓。當斷開電壓不符合規定時，應改變觸點間隙進行調整。JQ-1型起動繼電器的觸點間隙為0.6～0.8mm，可用尖嘴鉗改變靜觸點支架的形狀進行調整。當夾攏支架時，觸點間隙減小，斷開電壓升高；反之，當撐開支架時，觸點間隙增大，斷開電壓降低。
    七、起動機試驗
    修復后的起動機應當進行性能試驗，每項試驗應在3～5s內完成，以防燒壞線圈。
   （一）電磁開關試驗
    1．吸引動作試驗

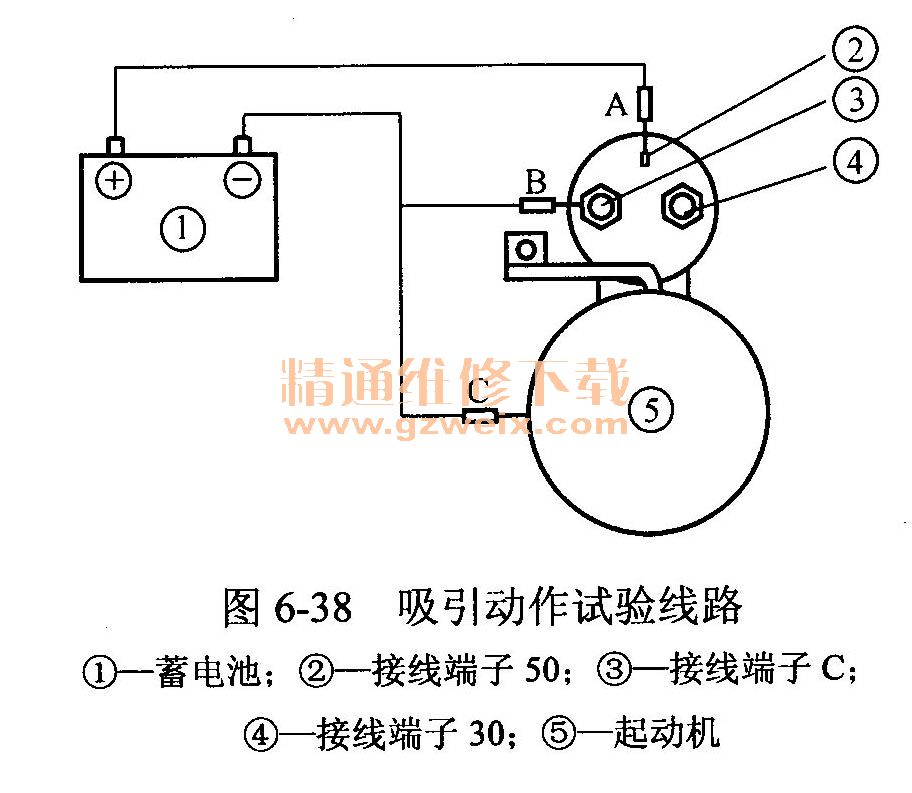

    電磁開關吸引動作試驗的電路連接如圖6-38所示，其試驗方法和程序如下：

   （1）將起動機固定到虎鉗上。
   （2）拆下起動機C端子上的磁場線圈電纜引線端子。
    （3）用帶夾電纜將起動機c端子和電磁開關殼體與蓄電池負極連接。
    （4）用帶夾電纜將起動機50端子與蓄電池正極連接時，驅動齒輪應向外移出。如驅動齒輪不動，說明電磁開關故障，應予以修理或更換。
    2．保持動作試驗
    在吸引動作試驗的基礎上，當驅動齒輪在伸出位置時，拆下電磁開關C端子上的電纜夾，此時驅動齒輪應保持在伸出位置不動。如驅動齒輪復位，說明保持線圈斷路，應予以檢修或更換電磁開關。
    3．復位動作試驗
    在保持動作測試的基礎上，再拆下起動機殼體上的電纜夾。此時驅動齒輪應迅速復位。如驅動齒輪不能復位，說明復位彈簧失效，應更換彈簧或電磁開關總成。
   （二）起動機性能試驗
    起動機試驗內容、方法及技術要求見表6-11。

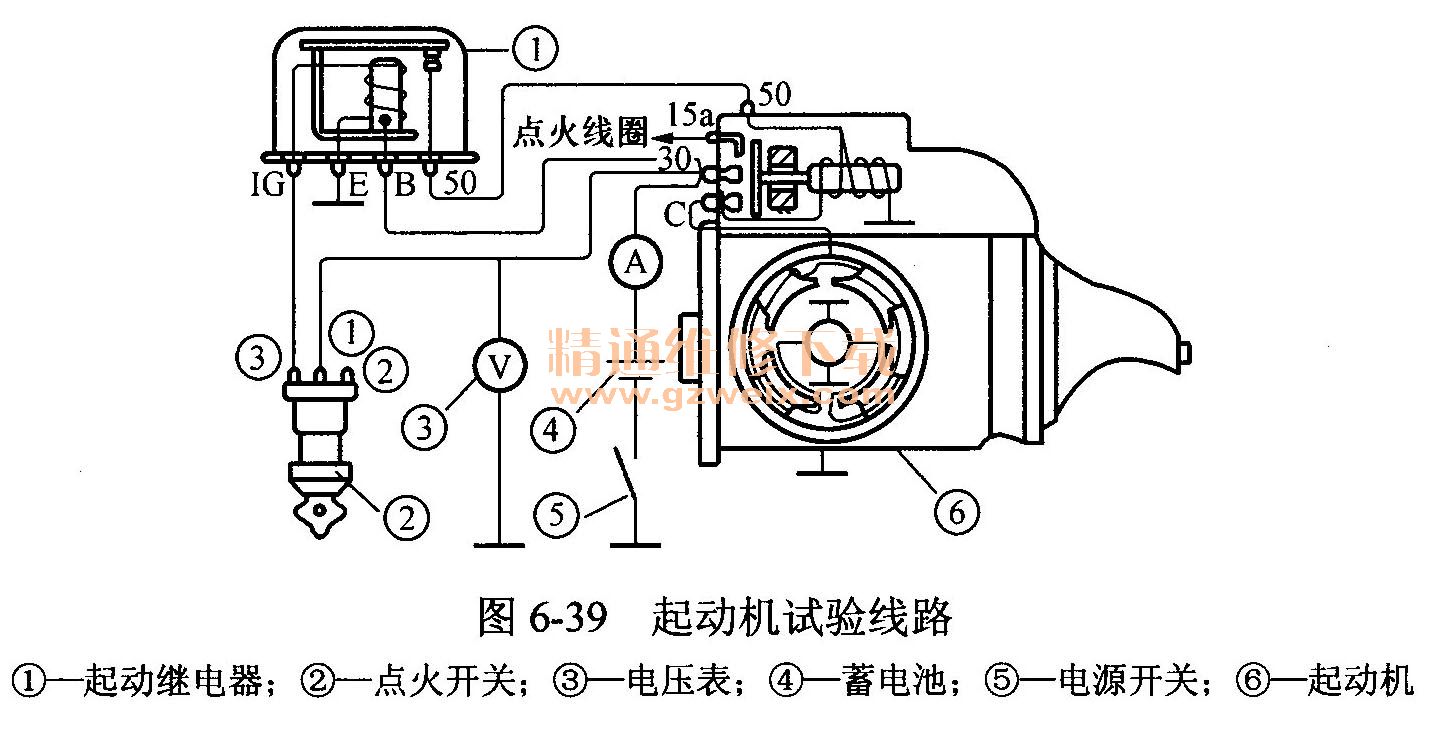

    起動機試驗線路如圖6-39所示。

    1．空載試驗

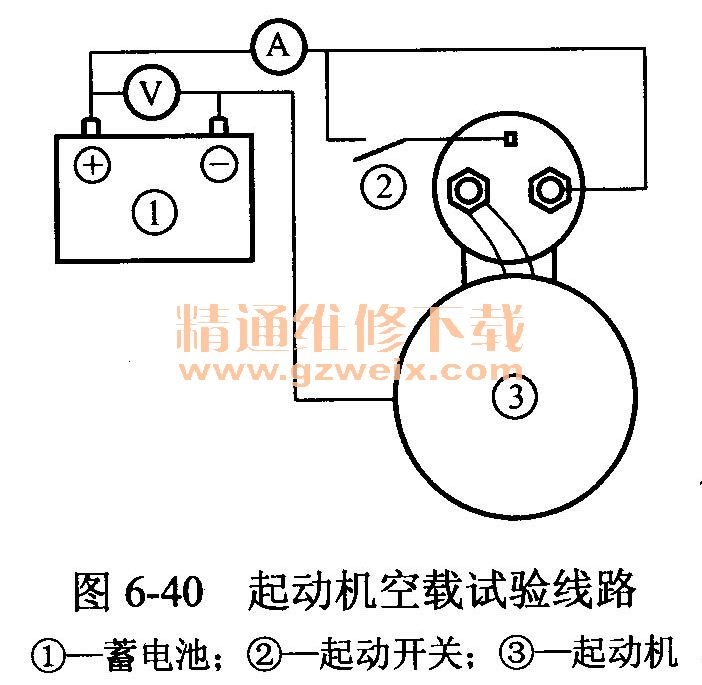

    起動機空載性能的電路如圖6-40所示。測試時，先將蓄電池充足電，然后按下列方法和程序進行。

   （1）將磁場線圈引線電纜連接到電磁開關C端子上。
   （2）用帶夾電纜將蓄電池負極與電磁開關殼體連接，將量程為0～100A以上的直流電流表連接在蓄電池正極與電磁開關的30端子之間。
   （3）接通起動開關，待電動機運轉平穩后，測量電流、電壓和轉速等各項指標。
    將所測得的各項參數與標準值進行比較，判斷起動機有無機械和電氣故障。若電流大、轉速低，則可能有起動機電樞軸彎曲、軸與銅套不同心、銅套損壞等故障；或電樞繞組、磁場線圈有短路或搭鐵等故障。若電流和轉速均低于標準值，則說明電動機電路接觸不良，如電刷與換向器接觸不良或電刷彈簧壓力不足等。
    2．制動試驗
    制動試驗如圖6-41所示，在起動機試驗臺上，給驅動齒輪加負載，其他試驗方法與空載試驗相同，測量電源電壓、起動機消耗的電流、產生的扭矩等各項指標是否符合制動試驗的標準值。如果制動試驗時，扭矩小于標準值而消耗電流大于標準值，則表明起動機裝配過緊或電樞繞組有短路或搭鐵故障。如扭矩和電流均小于標準值，則說明電動機電路接觸不良，如電刷與換向器接觸不良或電刷彈簧壓力不足等。如驅動齒輪鎖止而電樞軸有緩慢轉動，則說明單向離合器打滑。常用車型起動機的主要技術數據見表6-12。
