第四節 交流發電機調節器使用與維修
一、調節器正確使用
(1)調節器與交流發電機的電壓等級必須一致,否則充電系統不能正常工作。
(2)調節器與交流發電機的搭鐵型式必須一致。
(3)交流發電機的功率不得超過調節器所能匹配的功率。
(4)線路連接必須正確。
(5)調節器必須受點火(或電源),開關控制。
(6)汽車停駛時,應將點火(或電源)開關斷開。
二、調節器檢修
當充電系統出現故障,經檢查確認發電機工作正常時,應將調節器拆下進行檢修。
(一)電磁式調節器檢修
1.直觀檢查
先打開調節器蓋,再目視觸點有無燒蝕,各電阻及線圈有無燒焦現象和斷路、搭鐵等故障。若觸點輕微燒蝕,可用“00”號砂紙打磨;若觸點嚴重?zé)g或觸點厚度小于0.5mm,應更換觸點;動觸點與靜觸點應對齊。
2.儀表檢查
當充電系統出現故障,經檢查確認發電機工作正常時,應將調節器拆下進行儀表檢查。
用萬用表測量調節器各接端子間的阻值可以判斷電磁式調節器電器部件的技術狀況。檢測時,數字式萬用表置于OHM×200擋,指針式萬用表置于R×1擋位。
(1)電磁式調節器端子B與E間阻值RBE檢測。檢測電磁式調節器端子B與E間的阻值RBE時,數字式萬用表置于OHM×200擋,指針式萬用表置于R×1擋位。

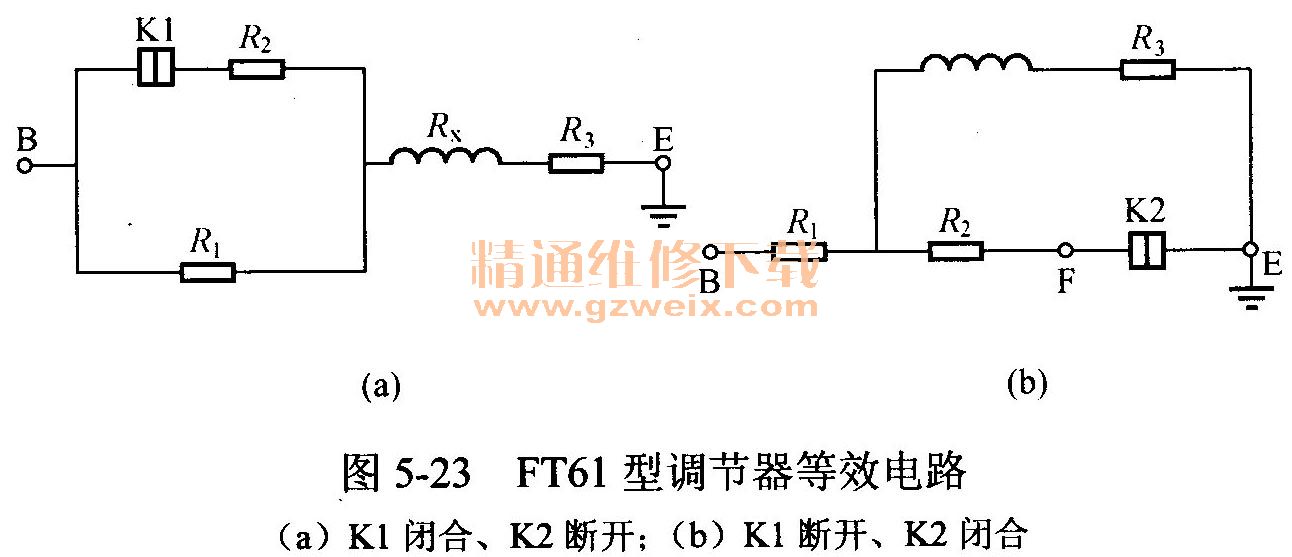

當?shù)退儆|點K1閉合、高速觸點K2斷開時,調節器的等效電路如圖5-23(a)所示,RBE應為23.4Ω,即


若阻值不符,則應檢查各元部件。一般來說,阻值過小可能是電阻或線圈短路;阻值過大,可能是觸點燒蝕而接觸不良或電阻、線圈斷路,調節器。
(2)電磁式調節器端子B(相線或S)與端子F(磁場)間阻值RBE檢測。
檢測電磁式調節器端子B(相線或S)與端子F(磁場)間的阻值RBE時,數字式萬用表置于OHM×200擋,指針式萬用表置于R×1擋位。
當一級觸點(低速觸點)K1閉合、二級觸點(高速觸點)K2斷開時,所測阻值為低速觸點的接觸電阻值,其值RBF<0.5Ω。如阻值過大,說明低速觸點接觸不良,可用“00”號砂紙進行打磨。
當?shù)退儆|點K1斷開、高速觸點K2閉合時,調節器的等效電路如圖5-23(b)所示,RBF應為7.2Ω,即

若阻值不符,則應檢查各元部件。一般來說,阻值過小可能是電阻或線圈短路;阻值過大可能是觸點燒蝕而接觸不良或電阻、線圈斷路。
3.電磁式調節器調整

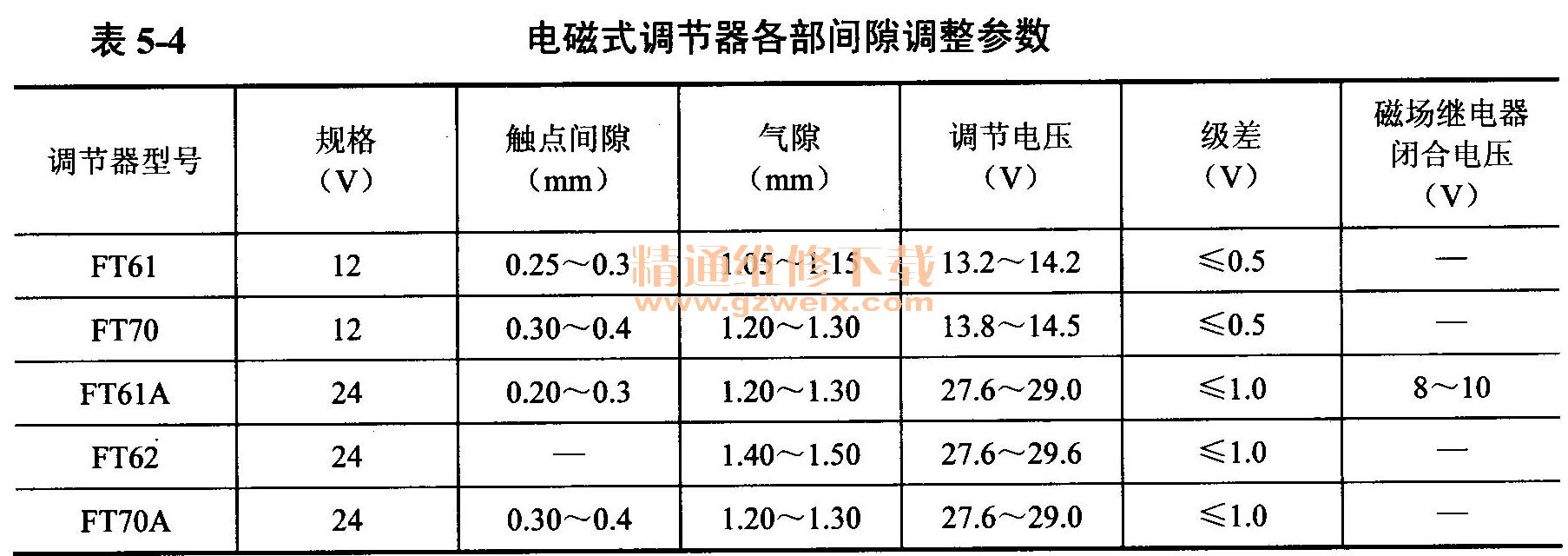

電磁式調節器的間隙有高速觸點間隙、銜鐵與鐵芯間的氣隙。常用電磁式調節器各部間隙的調整參數見表5-4。

以FT61型調節器為例,其銜鐵與鐵芯間的氣隙為1.05~1.15mm,如不符合規定,可將靜觸點支架的固定螺釘擰松,據需要向上或向下移動支架即可進行調整。動合觸點(高速觸點)的間隙為0.25~0.3mm,如不符合規定,可通過改變高速觸點的位置進行調整。由于高速觸點間隙很小,因此調整時必須仔細。
(二)電子式調節器檢測
1.搭鐵型式檢測
電子式調節器搭鐵形式檢測,可用專用檢測儀或可調直流電源進行檢測。
當不知電子調節器的搭鐵形式時,可按圖5-24(a)所示線路進行檢測,具體方法與步驟如下:

(1)將電源電壓U調到12V(28V調節器調到24V);
(2)接通開關SW,若小燈泡發亮,則為外搭鐵型調節器。若燈不亮,則該調節器為內搭鐵型調節器。
2.技術狀況檢測
電子式調節器技術狀況檢測,可用專用檢測儀或可調直流電源進行檢測。

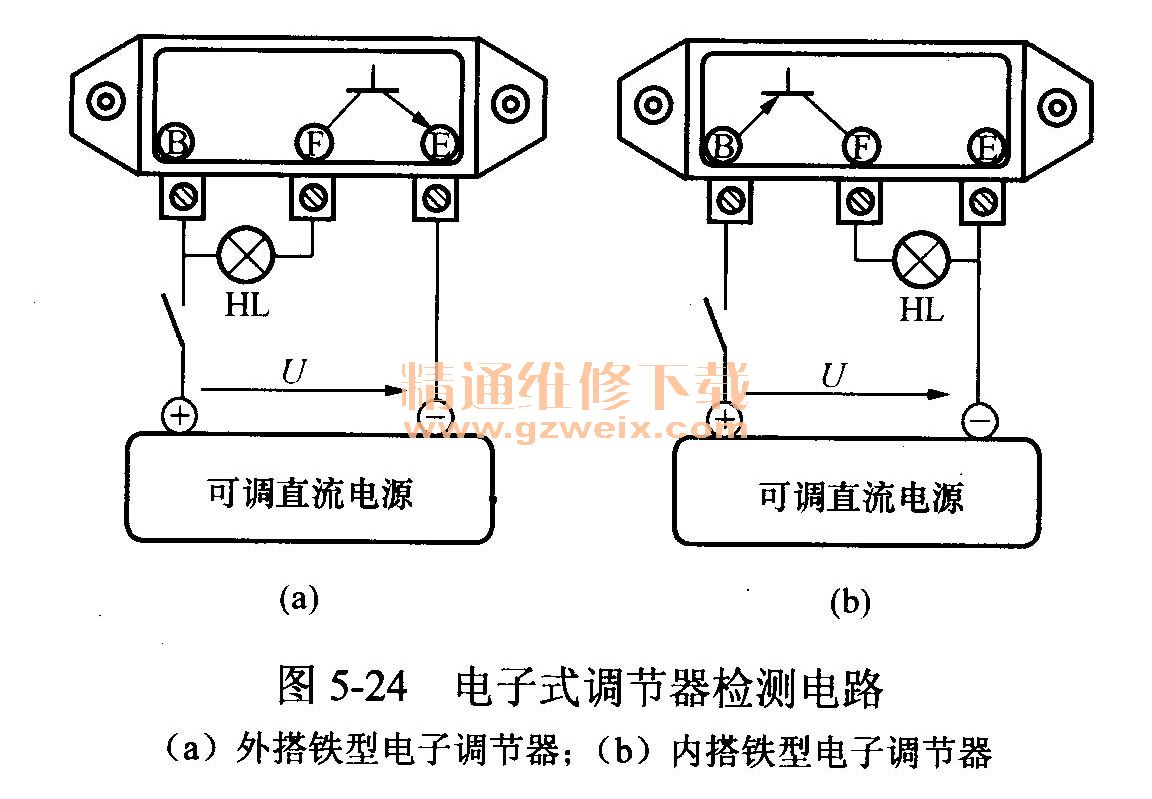

檢測電子調節器技術狀況好壞時,外搭鐵型調節器按圖5-24(a)所示線路連接;內搭鐵型調節器按圖5-24(b)所示線路連接。檢測線路接好后,先接通開關SW,然后由零逐漸調高直流電源電壓,此時小燈泡的亮度應隨電源升高而增強。
當電壓調高到調節電壓值(14V調節器為14.2V±0.25V, 28V調節器為28V±0.3V)或略高于調節電壓值時,若小燈泡熄滅,則調節器技術狀態良好;若小燈泡始終發亮,說明調節器已經損壞,可能是大功率三極管短路或前級驅動電路斷路,若裝車使用,則磁場電流將始終接通,發電機電壓將隨轉速升高而失控,具有損壞用電設備的危險。
在上述檢測過程中,若小燈泡始終熄滅(燈泡未壞),則調節器已損壞,可能是大功率三極管斷路或前級驅動電路短路。若裝車使用,則磁場電路不能接通,發電機僅靠剩磁發電而不能對外供電,長期使用就會導致蓄電池虧電。
第五節 交流發電機調節器試驗
交流發電機調節器性能優劣以及修理質量高低,均應通過交流發電機與調節器試驗臺檢測確定。如無試驗臺,也需裝車進行試驗。
一、試驗電路
根據QC/T 424-1999規定,試驗電路應按圖4-25所示電路進行連接(即整體式交流發電機可直接進行試驗,普通交流發電機需要連接調節器才能進行試驗)。
二、技術條件
根據QC/T 729-2005規定,配用電子式調節器的交流發電機,在環境溫度為23℃士5℃條件下,調節器的電壓調節性能還應符合表5-5的規定。

由此可見,交流發電機與調節器在使用過程中,不僅要進行1500r/min輸出電流和額定輸出電流兩項試驗,配用電子式調節器的交流發電機,還要對調節器進行調節特性、轉速特性和負載特性試驗。
三、調節器調節特性試驗
調節特性試驗的目的是檢測調節器的調節電壓是否在規定值范圍內。調節特性的試驗方法如下:
(1)根據試驗電路將調節器和發電機與試驗臺連接。
(2)接通開關S1,起動拖動電動機,并將發電機轉速升高到6000r/min保持不變。
(3)接通開關S2,調節負載電阻使發電機輸出電流達到50%IR(即額定輸出電流的一半),此時電壓表指示的電壓即為調節器的調節電壓值,其值應當符合表5-3的規定。
四、調節器轉速特性試驗
轉速特性試驗的目的是檢測調節器隨發電機轉速變化時,調節電壓的變化幅度。試驗電路與調節特性試驗電路相同,試驗方法如下:
(1)根據試驗電路將調節器和發電機與試驗臺連接。
(2)接通開關S1,起動拖動電動機,并將發電機轉速升高到2000r/min。
(3)接通開關S2,調節負載電阻使發電機輸出電流達到10%IR(不低于2A)保持不變,并記錄此時電壓表指示的發電機電壓值。
(4)將發電機轉速?gòu)?000r/min逐漸升高到10 000r/min,同時讀取電壓表指示的電壓值。兩種轉速時調節電壓的差值應當符合表5-3的規定。
五、調節器負載特性試驗
負載特性試驗的目的是檢測發電機負載變化時,調節電壓的變化幅度。試驗電路與調節特性試驗電路相同,試驗方法如下:
(1)根據試驗電路將調節器和發電機與試驗臺連接。
(2)接通開關S1,起動拖動電動機,將發電機轉速升高到6000r/min并保持不變。
(3)接通開關S2,調節負載電阻使發電機輸出電流達到10%IR(不低于2A),并記錄此時電壓表指示的發電機電壓值。
(4)將負載電流從10%IR增大到85%IR,同時讀取電壓表指示的電壓值。兩種負載電流時調節電壓的差值應當符合表5-3的規定。
