第二節 蓄電池工作原理
    蓄電池的工作過程就是化學能與電能的轉換過程。放電時，蓄電池將化學能轉換為電能供用電設備使用；充電時，蓄電池將電能轉換為化學能儲存起來備用。
    蓄電池的單格電池是由浸漬在電解液中的正極板和負極板組成，電解液是硫酸水溶液。在蓄電池充放電過程中，發生的化學反應是可逆的。自1859年法國科學家加斯頓·普萊特發明鉛酸蓄電池以來，關于蓄電池化學反應過程有各種不同的理論，一般認為格拉斯頓和特拉普于1882年創立的雙極硫酸鹽化理論（簡稱雙硫化理論）能較確切地說明蓄電池的化學反應過程。
    根據雙硫化理論，鉛蓄電池正極板上的活性物質是二氧化鉛（Pb02），負極板上是海綿狀鉛（Pb），電解液是硫酸水溶液（H2SO4）。當蓄電池和負載接通放電時，正極板上的二氧化鉛和負極板上的鉛都將轉變成硫酸鉛（PbS04），電解液中的硫酸減少、相對密度下降。當蓄電池接通直流電源充電時，正、負極板上的硫酸鉛又將分別恢復成原來的二氧化鉛和純鉛，電解液中麗硫酸增加，相對密度增大。如果略去化學反應的中間過程，其化學反應方程式如下：

    一、放電過程
    將蓄電池的化學能轉換成電能的過程稱為放電過程，如圖3-9（a）所示。

    當放電尚未開始時，正極板是二氧化鉛，負極板是純鉛，電解液是硫酸溶液。于正、負兩極不同物質與電解液發生化學反應，使正極板具有正電位，約為2.0V；極板具有負電位，約為（－0.1） v。正、負兩極間的電動勢E為
                              E=2.0－（－0.1）=2.1（V）
    當放電電路接通時，在電動勢的作用下，電流便從正極流出，經過燈絲流回負極。電流流過燈絲會使燈絲發熱，當電流足夠大時，會使燈絲熾熱而使燈泡發出亮光。
    在放電過程中，由于正極板上的活性物質二氧化鉛和負極板上的活性物質純鉛不斷與電解液發生化學反應，因此二氧化鉛和純鉛逐漸轉變成硫酸鉛，正極電位逐漸降低，負極電位逐漸升高，使正負極間的電位差逐漸降低；電解液中的硫酸成分逐漸減少、水分逐漸增多，使電解液密度逐漸減小。當電位差降低時，流過燈絲的電流就會減小，燈絲發熱量相應減少，燈泡亮度變?nèi)酰�直到不能發光為止，如圖3-9（b）所示。
    理論上，放電過程將進行到正負極板上的活性物質全部轉變?yōu)榱蛩徙U為止。實際上，由于電解液不能滲透到活性物質最內層，因此所謂完全放電事實上只有20%～30%的活性物質轉變?yōu)榱蛩徙U。要提高活性物質的利用率，就必須增大活性物質與電解液之間的反應面積。目前，常用措施有采用薄型極板和增大活性物質的孔率。
    二、充電過程
    將電能轉換成蓄電池化學能的過程稱為充電過程。充電時，蓄電池應接直流電源，電池正極接電源正極，電池負極接電源負極，如圖3-9（c）所示。
    將完全放電的蓄電池與直流電源接通時，電流就會按與放電時相反的方向流過蓄電池。此時蓄電池內部將發生與放電過程相反的化學反應，正、負極板上的硫酸鉛將分別還原為二氧化鉛和純鉛，電解液中硫酸成分逐漸增多而水分逐漸減少，電解液密度逐漸增大。
    在充電過程中，上述化學反應不斷進行，充電一直進行到極板上的活性物質完全恢復到放電前的狀態為止。
    在充電末期，電解液相對密度將升高到最大值，充電電流將用于電解水，所以在電解液中將產生大量氣泡。
    蓄電池充電終了的特征是：
   （1）蓄電池內產生大量氣泡，即出現沸騰現象。
（2）蓄電池端電壓和電解液相對密度均上升至最大值，且在2～3h內不再增加。

    第三節 蓄電池工作參數
    蓄電池的主要工作參數有電解液的相對密度、電動勢、端電壓、電流、內阻、容量等。
    一、相對密度
電解液的相對密度是指電解液中硫酸成分所占的比例。實測密度應按下式換算成25℃時的相對密度P25℃：

式中Ρt----實測電解液密度，g/cm3 ；
      T----實測電解液溫度，℃；
β----密度溫度系數（β=0.0007），即溫度每升高1℃ ，密度將降低0.0007g/cm3。

    二、靜止電動
  蓄電池處于靜止?fàn)顟B(tài)（不充電也不放電）時，正、負極板之間的電位差（即開路電壓）稱為靜止電動勢。靜止電動勢的高低與電解液的相對密度和溫度有關，在密度為1.05～1.30g/cm，范圍內，靜止電動勢ES可用下述經驗公式計算，

  汽車用蓄電池電解液的密度在充電時增大，放電時減小，一般在1.12～1.30g/cm3變化，因此其靜止電動勢相應地在1.97～2.15V變化。

    三、內阻
    電流流過蓄電池時所受到的阻力稱為蓄電池的內阻。蓄電池的內阻包括極板電阻、隔板電阻、電解液電阻、聯條電阻和極柱電阻。在正常狀態下，蓄電池的內阻很小，39所以能夠供給幾百安培甚至上千安培的起動電流。
    極板電阻很小，且隨極板上活性物質的變化而變化。充電時電阻變小，放電時電阻變大，特別是在放電終了時，由于活性物質轉變成為導電性能較差的硫酸鉛，因此電阻大太增加。
    隔板電阻與材料有關。木質隔板多孔性差，所以電阻比微孔橡膠和塑料隔板的電阻大。此外，隔板越薄，電阻越小。

    電解液的電阻與其溫度和密度有關。如6-Q-75型蓄電池在溫度為40℃時的內阻為0.010Ω，而在-20℃時，內阻則為0.019Ω，可見內阻隨溫度降低而增大。

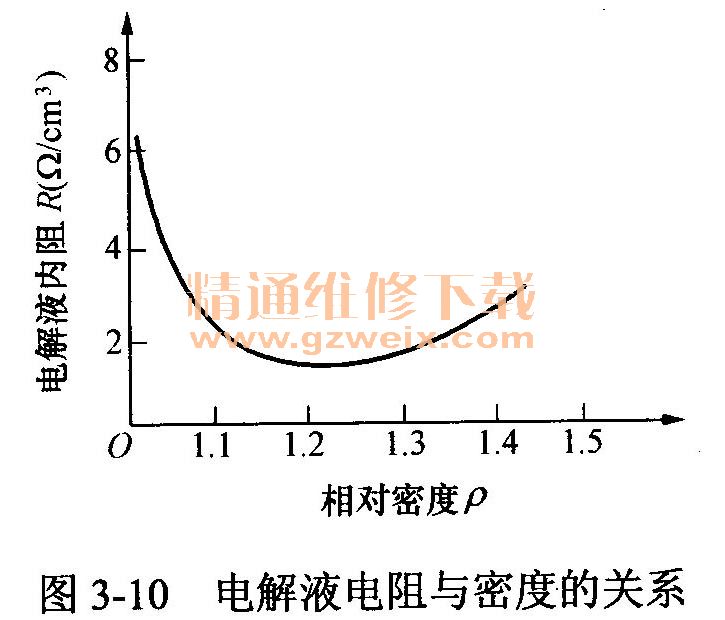

    電解液電阻與密度的關系如圖3-10所示。由圖可見，電解液相對密度為1.20時，硫酸的離解度最好，黏度較小，所以電阻最小。

    四、容量
    1．容量概念
    蓄電池的容量是指在規定的放電條件（放電電流、放電溫度和終止電壓）下，蓄電池能夠輸出的電量，用C表示。
當恒流放電時，蓄電池的容量等于放電電流與放電時間之積，即

      式中C----蓄電池容量，Ah；
        If----放電電流A；
        Tf----放電持續時間，h。

    蓄電池容量是反映蓄電池對外供電能力、衡量蓄電池質量?jī)?yōu)劣以及選用蓄電池的重要指標。容量越大，可提供的電能越多，供電能力也就越大；反之，容量越小，則供電能力就越小。
    蓄電池的容量與放電電流、電解液溫度、放電終止電壓和放電持續時間有關。因此，蓄電池出廠時規定的額定容量是在一定的電解液溫度、一定的放電電流和一定的終止電壓下測得的。GB 5008.1-2005《起動用鉛酸蓄電池技術條件》規定，以20h放電率額定容量作為起動型蓄電池的額定容量。
     2．額定容量
     蓄電池的20h率額定容量是指完全充足電的蓄電池，在電解液溫度為25℃±5℃條件下，以20h率的放電電流（即0.05C20安培電流）連續放電至12V蓄電池的端電壓降到10.5V±0.05V時輸出的電量，角C20表示，單位為Ah。

      額定容量是檢驗蓄電池質量的重要指標。新蓄電池必須達到該指標，否則就為不合格產品。例如：對新產6-QA-105型蓄電池以5.25A電流連續放電至電壓降到10. 5V±0.05V時，若放電時間大于或等于20h，則其容量為C=Iftf≥105Ah，達到或超過了額定容量105Ah，因此該蓄電池為合格產品；若放電時間小于20h，則其容量為C=Iftf<105Ah，低于額定容量值105Ah，因此該蓄電池為不合格產品。

    3．儲備容量
    國際蓄電池協會和美國汽車工程師協會（SAE）規定：蓄電池容量用儲備容量表示， GB 5008.1-2005對儲備容量的定義和試驗方法也有明確規定。
    蓄電池的額定儲備容量是指完全充足電的蓄電池，在電解液溫度為25℃±5℃條件下，以25A電流連續放電至12V蓄電池電壓降到10.5V±0.05V時，放電所持續的時間，用CM表示，單位為min。
    儲備容量表達了在汽車充電系統失效的情況下，蓄電池能為照明和點火系統等用電設備提供25A恒流的能力。例如，北京切諾基吉普車58-475型蓄電池的額定儲備容量為82min； 6-QA-60型蓄電池的額定儲備容量為94min。

    第四節 影響蓄電池容量因素
    蓄電池容量并不是一個固定不變的常數，而與很多因素有關，歸納起來分為兩類：一類與生產工藝及產品結構有關，如活性物質的數量、極板的厚薄、活性物質的孔率等；另一類是使用條件，如放電電流、電解液溫度和電解液相對密度等。

    一、產品結構因素對蓄電池容量影響
    1．極板上活性物質數量
    從理論上講，活性物質越多，則容量越大。要得到1Ah的電量，負極板上要有3.866g鉛，正極板上要有4.463g二氧化鉛，電解液中要有3.66g硫酸。實際上，正負極板上只有55%～60％的活性物質參加反應。
    當活性物質的數量確定后，其他因素對容量的影響就是對活性物質利用率的影響了。極板面積越大，片數越多，則同時與硫酸起化學反應的活性物質就越多，容量就越大。國產蓄電池極板面積基本統一，每對極板面的容量為7.5Ah。
    2．極板厚度
    極板越厚，電解液向極板深處擴散就越困難，活性物質越不容易參與反應。因此，減小極板厚度可以提高活性物質的利用率。例如，采用厚度為1.7mm的薄型極板，蓄電池在相同體積的情況下，容量可以提高40％左右。
    3．活性物質孔率
    孔率是指活性物質孔隙的多少，孔率越大，硫酸溶液擴散滲透越容易，容量就可相應提高。但孔率過大時，活性物質的數量就會減少，容量反而會下降。
    4．活性物質真實表面積
    活性物質的真實表面積包括活性物質與電解液直接接觸的表面積和細孔內的表面積。極板的真實表面積要比極板的幾何尺寸計算面積大幾百倍。真實表面積大，擴散面積和反應面積都會增加，容量就可相應提高。
    5．極板中心距
    極板中心距小，可以減小蓄電池的內電阻。因此，在保證有足夠硫酸量的前提下，縮小極板中心距可以提高蓄電池的容量。

    二、使用條件對蓄電池容量的影響
    1．放電電流影響
    蓄電池的放電特性是指在恒流放電過程中，蓄電池的端電壓和電解液密度隨時間而變化的規律。
    由放電特性曲線可以看出，蓄電池放電后電解液密度是沿直線下降的。這是因?yàn)榉烹婋娏饕欢ǎ瑒t在單位時間內所消耗的硫酸量是相同的。所以隨著放電時間的延長，電解液中的硫酸量會越來越少，根據實測結果，密度每下降0.04，蓄電池約放電25%.
    放電過程中，蓄電池的端電壓也是逐漸下降的。因?yàn)?a target="_blank" href="http://www.mqzt.com.cn/search.asp?m=1&s=0&word=%D0%EE%B5%E7%B3%D8&x=28&y=18" class="UBBWordLink">蓄電池內阻上有壓降，所以端電壓總是小于其電動勢。其數學表達式為
                                    U=E－IfR0
式中U----蓄電池端電壓；
      E----蓄電池電動勢；
      I f----放電電流；
      R0----蓄電池內阻。

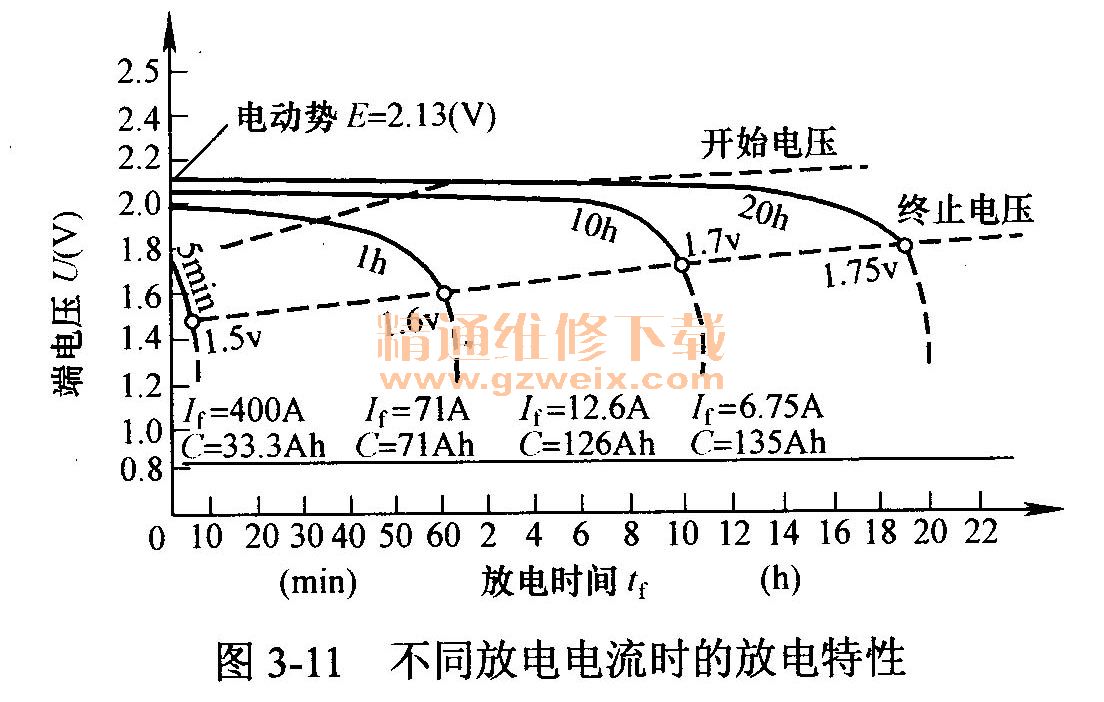

    由圖3-11所示為6-Q-135型蓄電池在不同放電電流情況下的放電特性可見，放電電流越大，電壓下降越快，越容易出現放電“終了”的現象，放電開始單格電壓便從2.1V迅速下降。當單格電壓下降到1.75V時（20h率），應切斷負載，停止放電。若再繼續放電，電壓將急劇下降，稱為過度放電。過度放電會使硫酸鉛的晶粒變大，充電時不僅不易還原，而且會堵塞極板孔隙使電解液滲透困難，造成蓄電池容量下降而影響蓄電池使用壽命。因此，在起動發動機時，必須嚴格控制起動時間，每次起動時間不得超過5s，再次起動應間隔15s以上。圖3-12所示為3-Q-75型蓄電池在電解液溫度為30℃時，蓄電池容量與放電電流的關系。

    2．電解液溫度影響

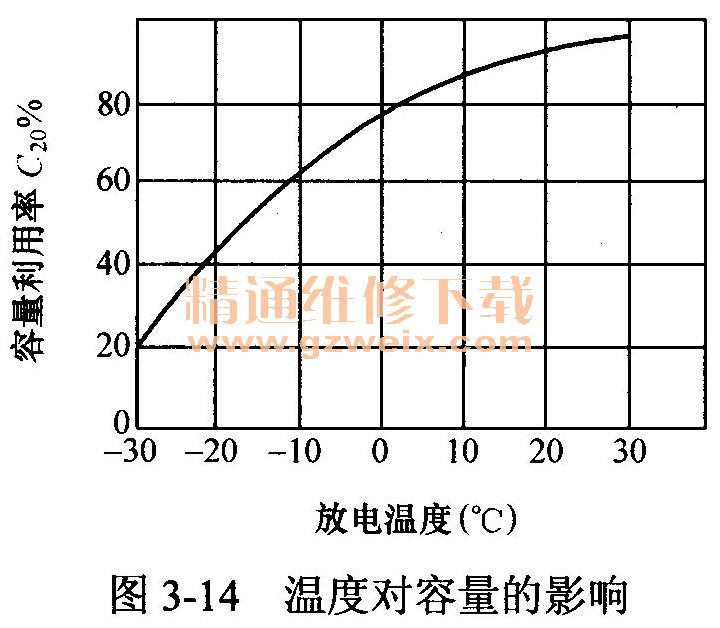

    溫度降低則容量減小，這是由于溫度降低時，電解液的勃度增加，滲入極板內部困難，使離子擴散速度和化學反應速度降低；同時電解液電阻也增大，使蓄電池內阻增加，電動勢消耗在內阻上的壓降增大，蓄電池端電壓降低，允許放電時間縮短，因此容量減小。圖3-13所示為3-75型蓄電池電解液溫度分別為＋30℃和－18℃的情況下，以225A電流放電時的端電壓與放電時間的關系。圖3-14所示為3-Q-75型蓄電池以225A電流放電時，在不同溫度條件下的輸出容量。



    GB/T 5008.1-2005規定，蓄電池額定容量是指電解液溫度為25℃時的20h率容量。溫度每降低1℃，緩漫放電時容量約減少1%，迅速放電時將減少2%。不同溫度條件下的容量可用下式換算為25℃時的容量。

式中C25℃----換算為25℃時的容量，Ah；
CT----電解液平均溫度為T時的實際容量，Ah；
  T----放電終止時，中間單格電池電解液的溫度，℃。

    溫度對蓄電池輸出容量的影響給我國北方寒冷地區冬季汽車運行帶來了一定的困難，因此冬季應注重蓄電池的保溫工作。為了防止冬季溫度低給車輛機動性能帶來不利，軍用車輛蓄電池采用了低溫起動型蓄電池。如風帆蓄電池廠生產的6-QAJ-60型和6-QAJ-135型軍用干荷電蓄電池，在－41℃條件下，能保證發動機順利起動。

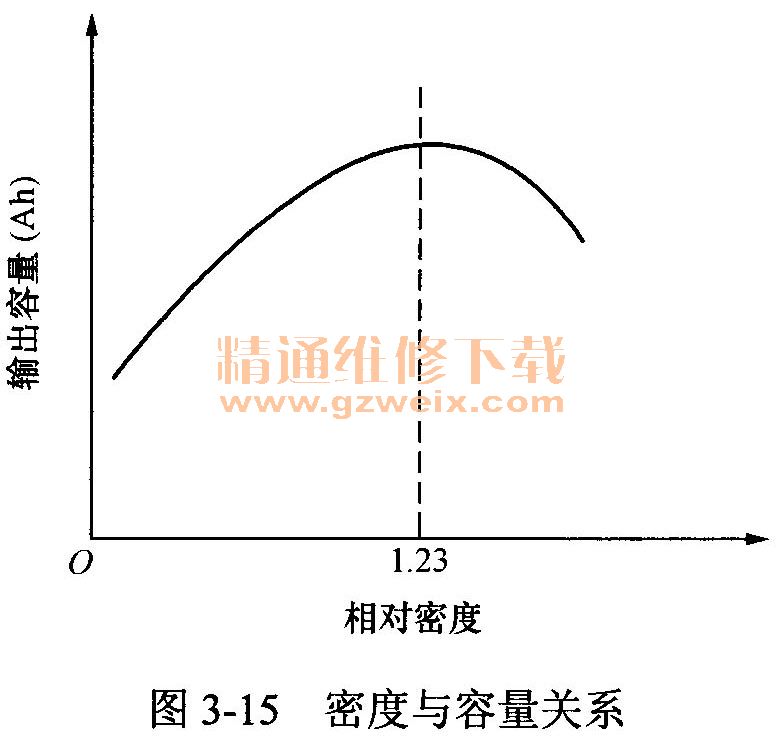

    適當增大電解液密度，可以提高電解液個的滲透速度和蓄電池電動勢，延長放電時間，從而提高蓄電池輸出容量。但是，當密度超過一定值時，由于電解液豁度增大使浸透速度降低，內阻和極板硫化增加，因此蓄電池輸出容量又會減小。試驗證明，電解液相對密度約為1.23時，蓄電池輸出容量最大，如圖3-15所示。綜合考慮電解液密度對蓄電池性能的影響，汽車用起動型蓄電池充足電時的電解液密度一般選在1.26～1.29范圍內。
