第八章 IGBT過壓保護電路故障維修
    8.1找到IGBT過壓保護電路
    電磁爐中的IGBT管工作在高電壓、大電流的條件下，需要過壓保護電路進行保護，使之安全工作，當IGBT管集電極（C）電壓過高時，其IGBT管的過壓保護電路就會啟動，IGBT管驅動電路的輸出就會關閉。在電磁爐中專門設置有過壓檢測電路，在過壓的情況下輸出保護信號，有些電磁爐將過壓保護信號送給微處理器（MCU）由MCU實施保護。
    IGBT過壓保護電路主要由電壓檢測電路、比較器和一些其他元器件組成，在電磁爐上查找該電路時，也應通過電磁爐對應的圖紙進行查找，查找出該電路所包含的元器件后，再與電路板上的器件進行對應，即可確定該電路中的元器件，典型電磁爐IGBT過壓保護電路的具體查找方法如圖8-1所示。
    從圖8-1中可看出，查找該電路時，應首先查找出電磁爐中的IGBT管，沿其C極可查找出一個電壓比較器，電壓比較器的輸出端將IGBT管C極過壓保護信號輸送給PWM調制解調電路或微處理器（MCU）。

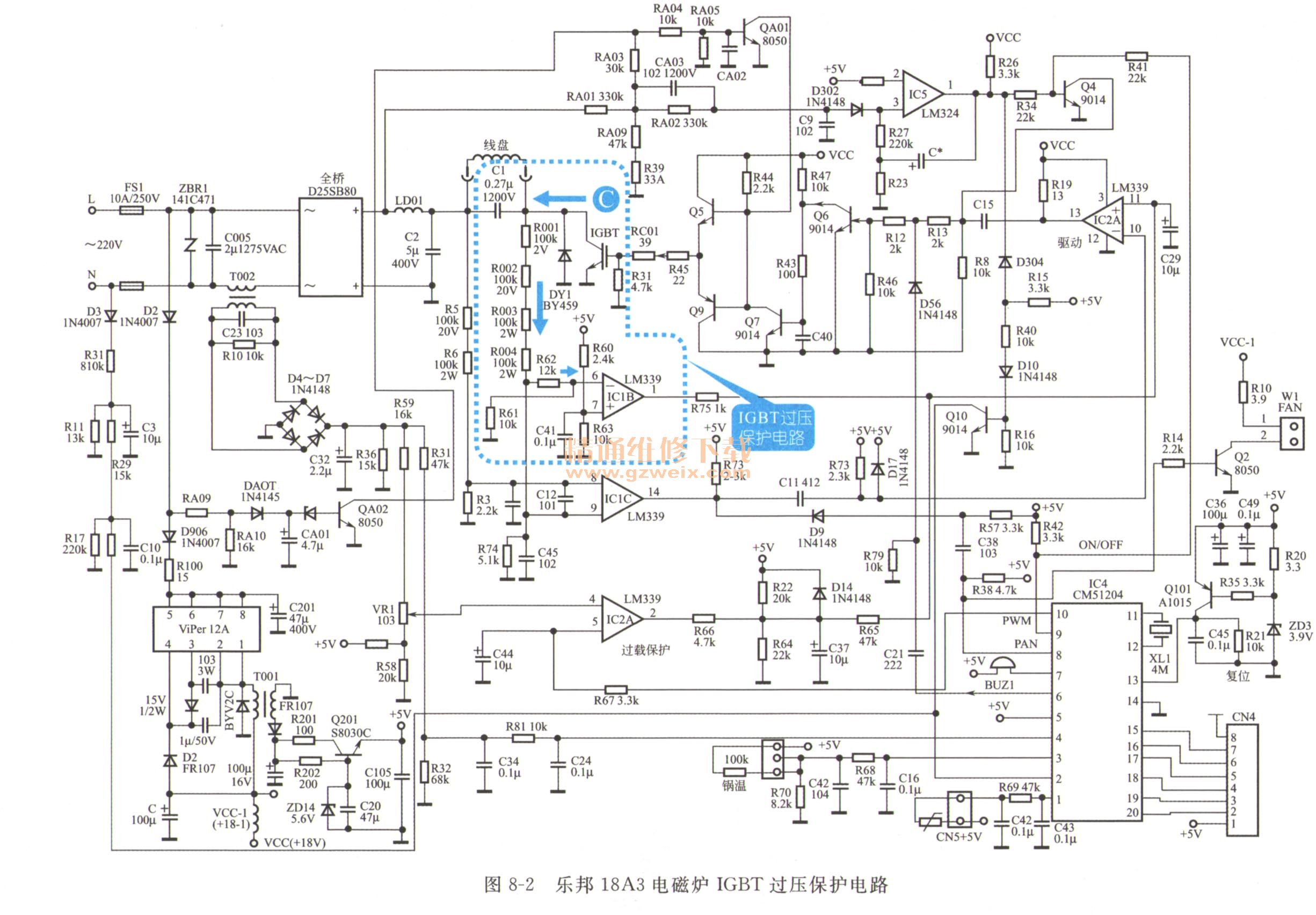

    如圖8-2所示，為樂邦18A3電磁爐的電路圖紙，按圖8-1所示的查找流程對其IGBT過壓保護電路進行查找。

    關鍵提示：

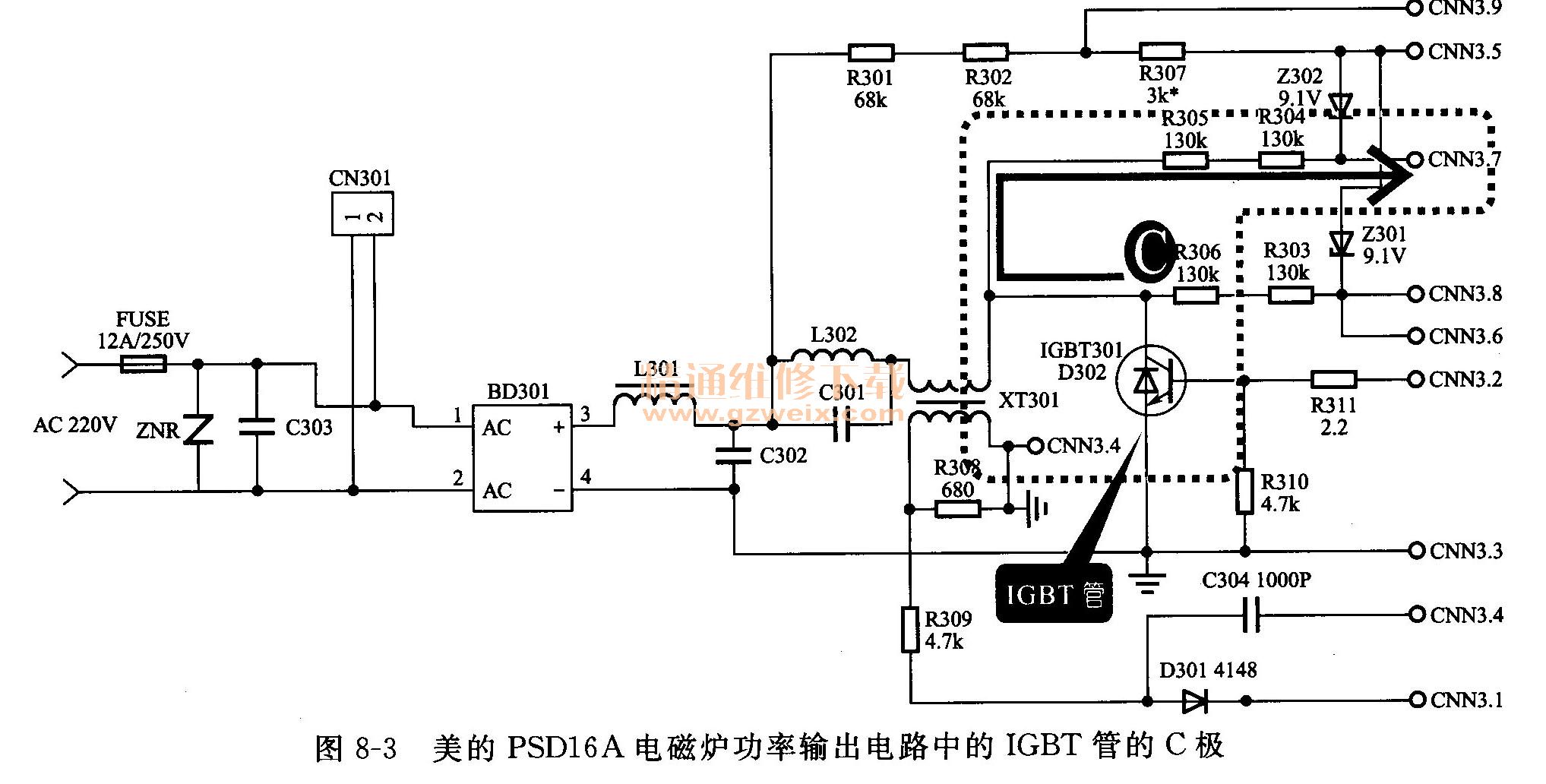

在有些電磁爐中，功率輸出電路板和控制電路板是分離的，此時，也應先在功率輸出電路中查找出IGBT管的C極，如圖8-3所示為美的PSD16A電磁爐功率輸出電路中的IGBT管的C極。

    根據IGBT管C極連接線上的標識（CNN3. 7 ），可在其控制電路板上查找與其連接的IGBT管過壓保護電路，如圖8-4所示，為美的PSD16A電磁爐控制電路板中的IGBT管過壓保護電路。

    美的PSD16 A電磁爐IGBT過壓保護電路與功率輸出電路的具體連接，如圖8-5所示。

    根據美的PSD16A電磁爐的電路圖紙，在其電路板上查找相關元器件，即可在電路板上確定該電磁爐IGBT過壓保護電路的具體位置，如圖8-6所示，為美的PSD16A電磁爐控制電路板上查找到的IGBT過壓保護電路。

    8．2搞清IGBT過壓保護電路的工作原理
    如圖8-7所示，為樂邦18A3電磁爐的IGBT過壓保護電路，從圖可看出，＋5V經R60、R63分壓后為L(zhǎng)M339-ICIB的⑦腳提供基準電壓，若IGBT管的C極電壓升高，該電壓經R001、R002、R003、R004、R62分壓后電壓也將升高，則LM339-IClB的⑥腳電壓升高，當⑥腳電壓高于⑦腳電壓時，LM339-ICIB的①腳輸出低電平，此時，輸送到LM339-IC2A的⑧腳的電平被拉低，使LM339-IC2A的⑩腳無法輸出IGBT管驅動脈沖信號，從而使IGBT管停止工作，起到IGBT過壓保護的作用。

    8．3看懂IGBT過壓保護電路故障檢修過程
    8．3．1美的SY191電磁爐IG BT過壓保護電路故障檢修過程
    故障現象描述
美的SY191電磁爐，不報警、不加熱。
電路分析指導

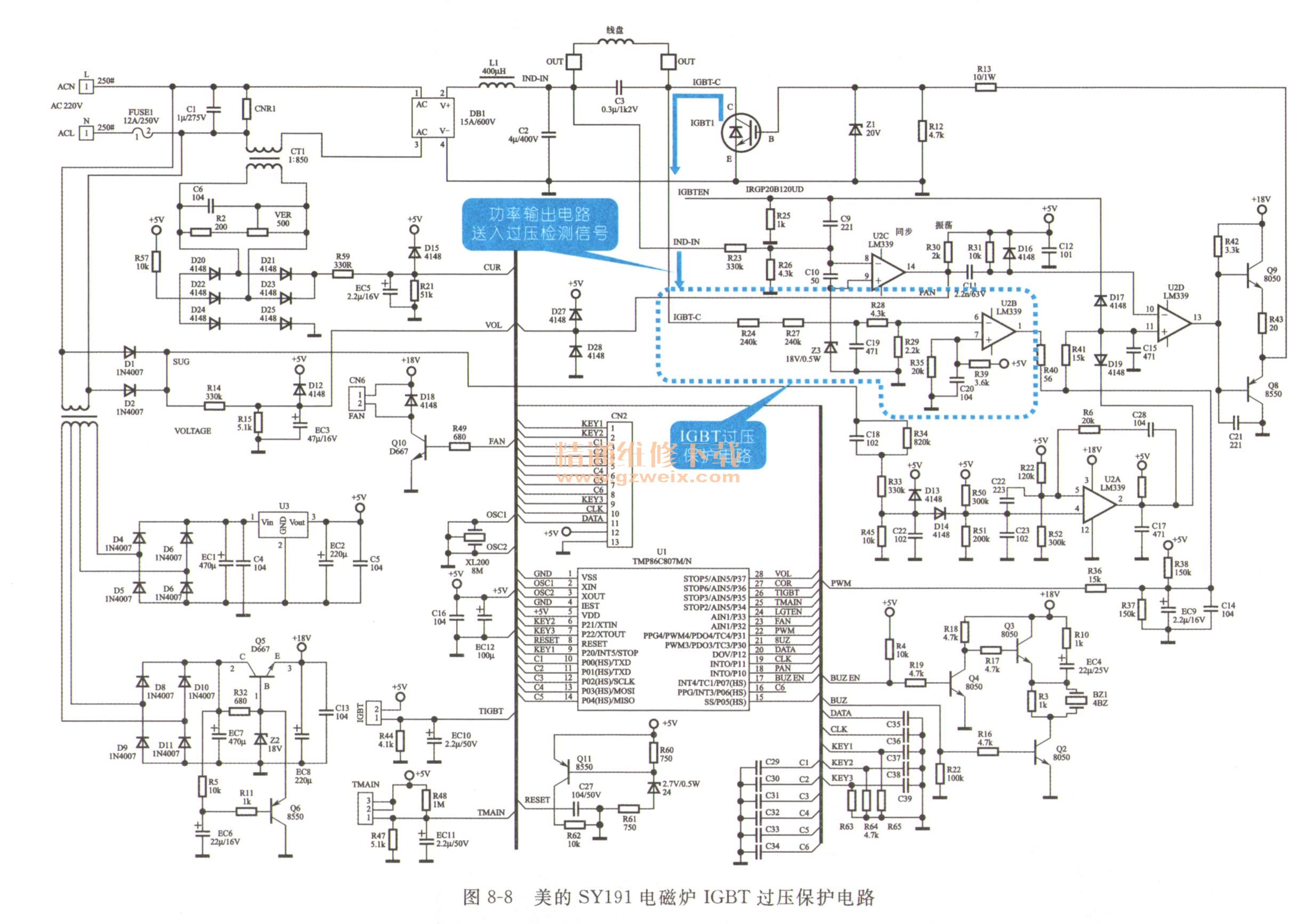

    如圖8-8所示，為美的SY191電磁爐IGBT過壓保護電路，功率輸出電路將IGBT管C極的過壓檢測信號送入IGBT過壓保護電路，經該電路處理后，將輸出保護信號使IGBT管停止工作。

    根據美的SY191電磁爐電路進行分析，該電磁爐出現上述故障現象時，應主要對IGBT過壓保護電路和浪涌保護電路進行檢修，首先對IGBT高壓保護電路進行檢修，若其損壞應對其故障元器件進行更換，從而排除故障，若IGBT高壓保護電路正常，此時，需對浪涌保護電路進行檢修。
    電路檢修指導
    對電磁爐IGBT過壓保護電路進行檢修時，應首先對其電壓比較器LM339進行檢修，若經檢測發現該元器件未損壞，在對其他元器件進行檢修。
    （1）將電磁爐通電，使用萬用表的直流擋檢測LM339-U2B的⑥腳的比較電壓（IGBT管C極電壓取樣）是否正常，如圖8-9所示。

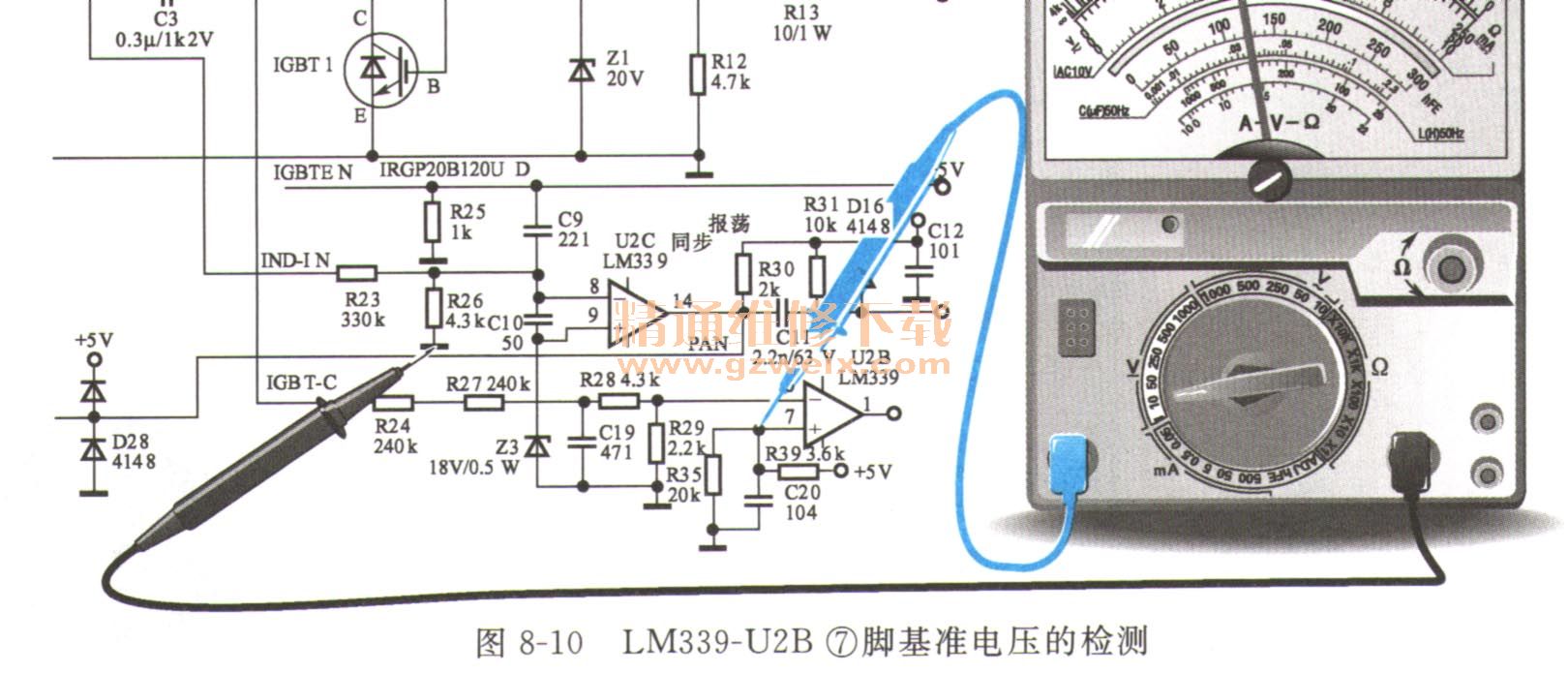

    （2）使用同樣的方法，檢測LM339-U2B的⑦腳的基準電壓是否正常，如圖8-10所示。

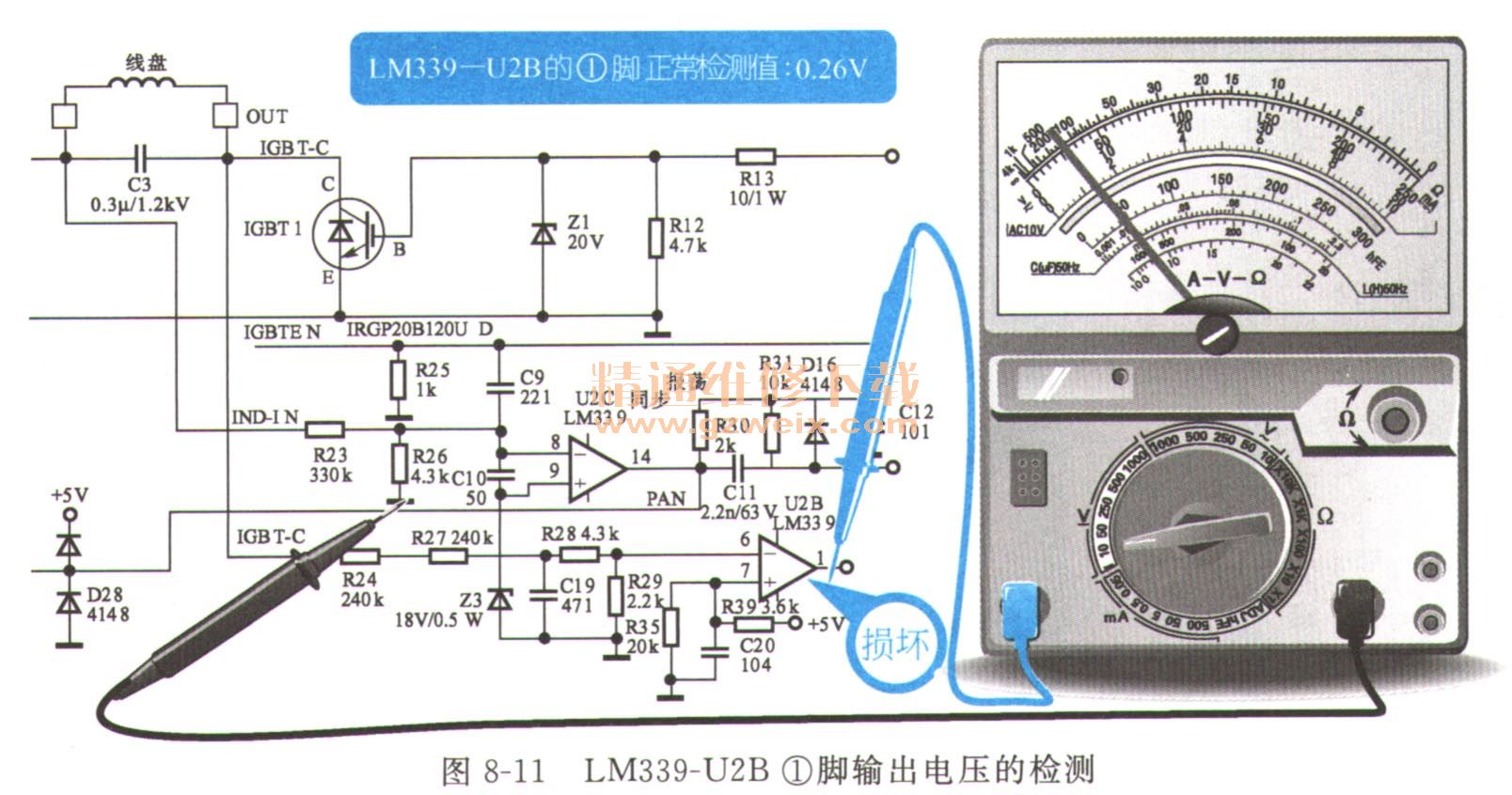

    （3）通過檢測LM339-IC2B的基準電壓和比較電壓均正常，此時，應對其①腳的輸出電壓（（IGBT管C極過壓保護輸出）進行檢測，來判斷LM339-IC2B是否損壞，如圖8-11所示。

    （4）經檢測，LM339-U2B的基準電壓和比較電壓均正常，但輸出電壓不正常，此現象說明該電壓比較器損壞，需對其進行更換，更換后，開機試運行，故障排除。
    關鍵提示：
    見表8-1所列，為美的SY191電磁爐故障代碼及含義，可通過操作顯示面板顯示的故障代碼，判斷該電磁爐的故障點。
