3．3看懂浪涌保護電路故障檢修過程
    3．3．1樂邦LB-19D電磁爐浪涌保護電路故障檢修過程
    故障現象描述
    樂邦LB-19D電磁爐通電開機后，不加熱，在無鍋情況下，不報警，電磁爐處于保護狀態。
    電路分析指導
    判斷樂邦LB-19D電磁爐是否是由于浪涌保護電路出現故障而引起電磁爐出現上述故障現象時，根據該電磁爐電路的走向，發現該電磁爐有浪涌保護電路后，將浪涌保護電路與主電路斷開，然后再將電磁爐通電，若此時電磁爐仍處于保護狀態，則說明該電磁爐的其他保護電路出現故障；若此時電磁爐能夠正常工作，則說明該電磁爐的浪涌保護電路出現故障，應對其進行檢修，如圖3-6所示。

    如圖3-7所示，為樂邦LB-19D電磁爐浪涌保護電路，該電路是由電壓比較器（LM339-2）和一些其他外圍元器件組成。

    浪涌保護電路的主要元器件就是電壓比較器（LM339-2 ），對該電路進行檢修時，應在不同的工作狀態下，檢測其基準電壓、比較電壓和輸出電壓是否正常，若基準電壓、比較電壓均正常，但輸出電壓不正常，則說明該電壓比較器損壞；若基準電壓、比較電壓任意一個電壓不正常，則說明是由于電壓比較器外圍的元器件有損壞，此時，應對構成該電路的外圍元器件進行檢測，來查找故障點。
    樂邦LB-19D電磁爐浪涌保護電路中電壓比較器（LM339-2 ）在待機、無鍋和加熱3種狀態下，基準電壓、比較電壓和輸出電壓值見表3-1所列。

    電路檢修指導
    若樂邦LB-19D電磁爐出現保護狀態，判斷為浪涌保護電路出現故障時，應從電壓比較器（LM339-2 ）著手進行檢測，來判斷該電路的故障點。

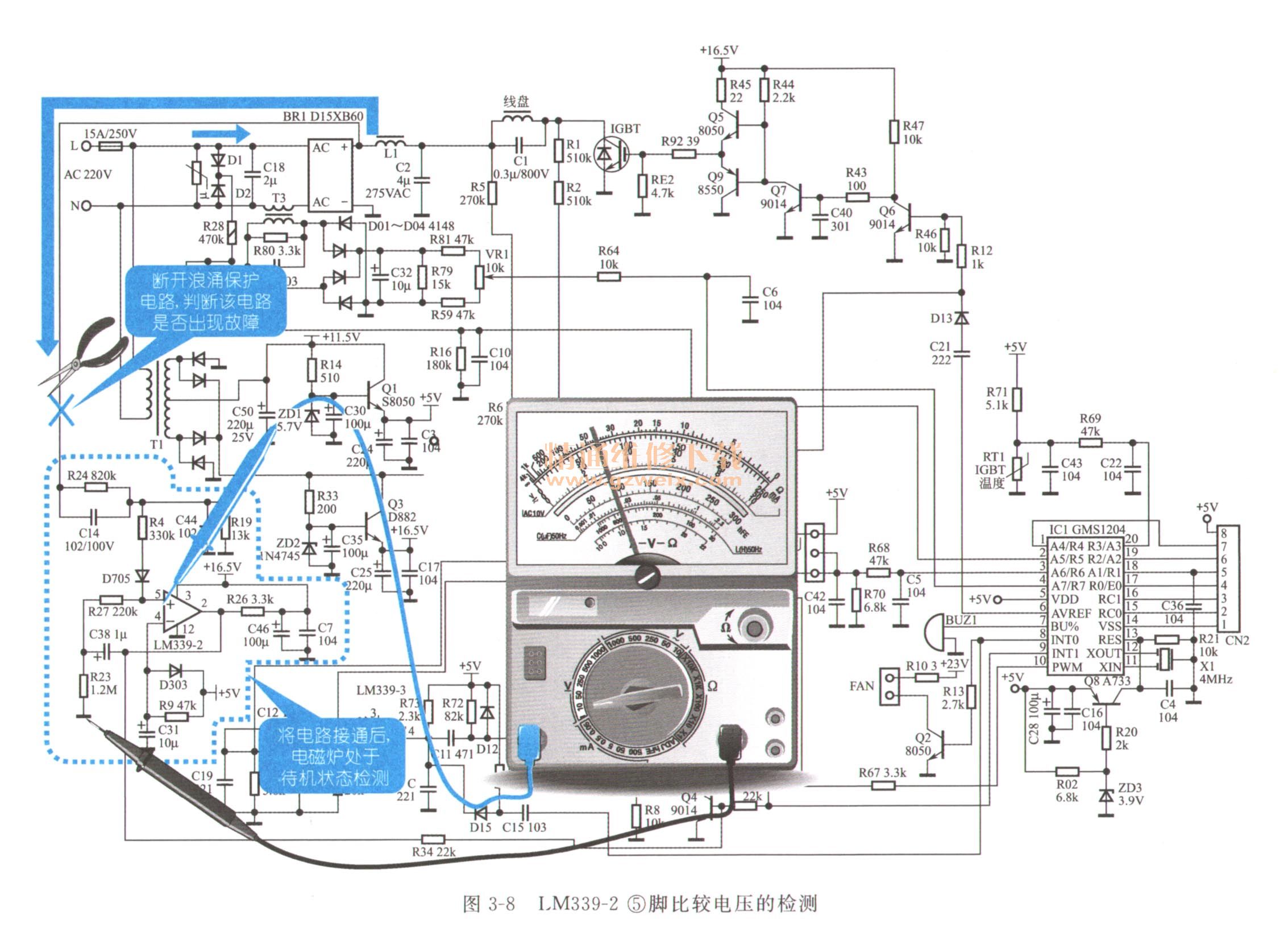

    （1）首先使用偏口鉗或刻刀將樂邦LB-19D電磁爐浪涌保護電路與主電路斷開，斷開后再將電磁爐通電，電磁爐可以正常工作，說明浪涌保護電路出現故障，此時將浪涌保護電路接通，將電磁爐處于待機狀態下，使用萬用表的直流擋檢測LM339-2的⑤腳的比較電壓是否正常，正常情況下，可檢測到3V的電壓，如圖3-8所示。

    （2）使用同樣的方法，檢測LM339-2的④腳的基準電壓是否正常，正常情況下，可檢測到5. 1V的電壓，如圖3-9所示。

    （3）通過檢測LM339-2的基準電壓和比較電壓均正常，此時，應對其輸出電壓進行檢測，正常情況下，輸出電壓為0V，如圖3-10所示。

    （4）若經檢測LM339-2的②腳的輸出電壓不正常，則說明電壓比較器LM339損壞，需要對其進行更換。
    （5）若經檢測LM339-2的④腳、⑤腳中的任意一腳電壓不正常，此時應對與④腳或⑤腳相關的外圍電路進行檢測。

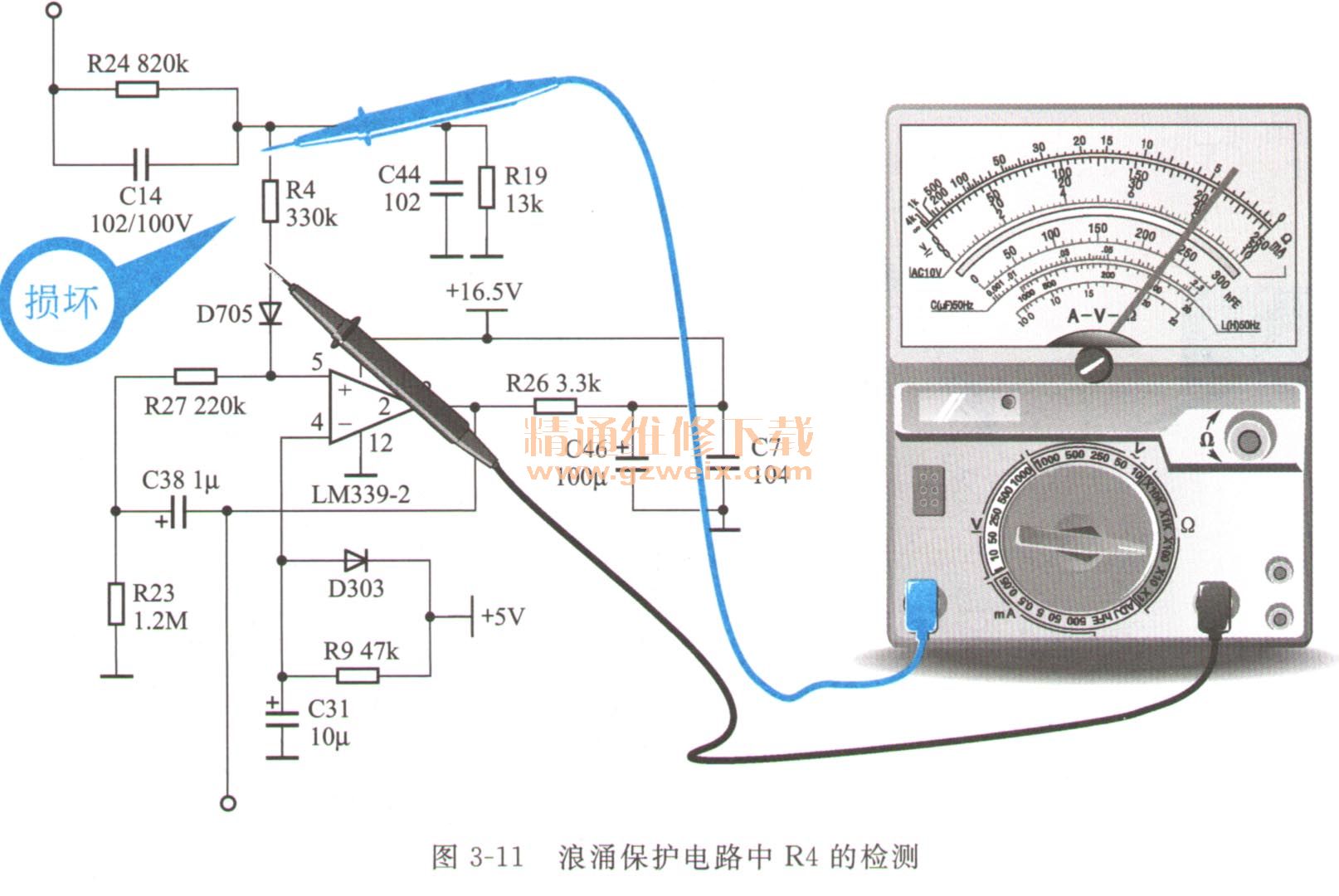

    （6）將電磁爐斷電，對和④腳或⑤腳相關的外圍電路進行檢測，經檢測發現R4阻值偏小，使得⑤腳比較電壓不正常，如圖3-11所示。

    （7）更換故障電阻R4，開機試運行，故障排除。

    3.3.2美的SH208/SH2115電磁爐浪涌保護電路故障檢修過程
    故障現象描述
    美的SH208/SH2115電磁爐通電開機后，電磁爐無鍋，但不報警，也不加熱。
    電路分析指導

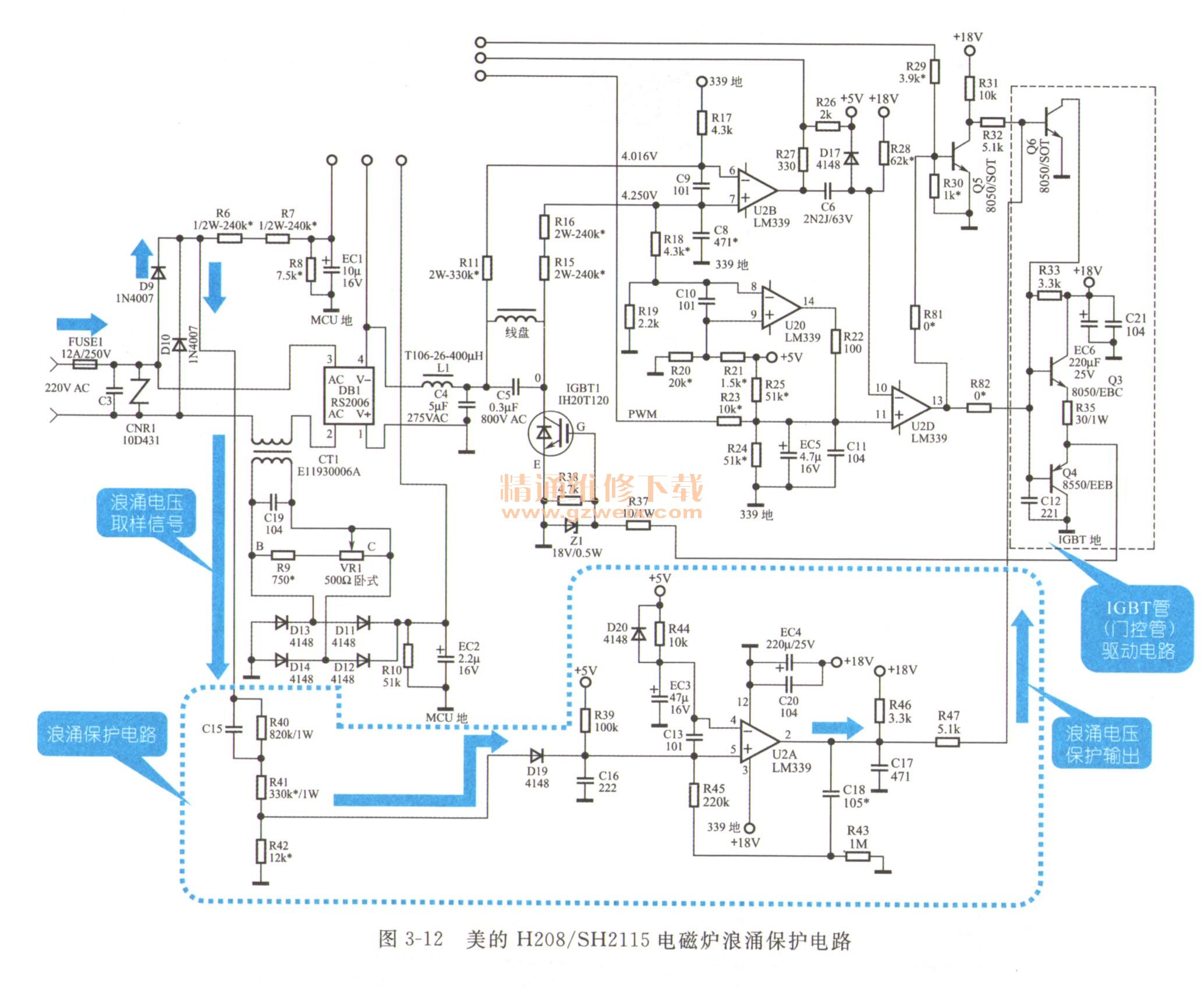

    如圖3-12所示，為美的H208/SH2115電磁爐浪涌保護電路，該電路主要由U2LM339中A運算放大器（U2A LM339電壓比較器）構成，其中④腳為基準電壓，⑤腳為比較電壓，②腳為輸出電壓端。

    判斷是否由于浪涌保護電路出現故障而引起該電磁爐出現上述故障，可參照圖3-6進行判斷，其檢測的判斷方法也與樂邦LB-19D電磁爐的浪涌保護電路相同，在此可參照上文進行分析。
    電路檢修指導
    當美的H208/SH2115電磁爐浪涌保護電路出現故障時，也應從電壓比較器U2ALM339著手進行檢測。
    （1）使用偏口鉗或刻刀將美的H208/SH2115電磁爐浪涌保護電路與主電路斷開，斷開后再將電磁爐通電，電磁爐可以正常工作，說明浪涌保護電路出現故障，此時將浪涌保護電路接通，將電磁爐處于待機狀態下，使用萬用表的直流擋檢測U2ALM339的⑤腳的比較電壓是否正常，正常情況下，可檢測到3. 2V的電壓，如圖3-13所示。

    （2）若檢測U2A LM339⑤腳的比較電壓正常，此時，使用萬用表檢測其④腳的基準電壓是否正常，正常情況下可檢測到4. 8 V的電壓，如圖3-14所示。

    （3）經檢測該電壓比較器的基準電壓與比較電壓均正常，此時，對其輸出電壓進行檢測，發現其電壓值偏離，正常情況下可檢測到0. 2 V的電壓，如圖3-15所示。

    （4）若經檢測其基準電壓和比較電壓均正常，但輸出電壓不正常，此現象說明該電壓比較器損壞，需對其進行更換。
    電路檢修指導
    電磁爐浪涌保護現象為短時性的暫停工作，當浪涌消失后，電磁爐即可恢復正常工作。
