第十二章IGBT驅動電路故障維修
    12.1找到IGBT驅動電路
    電磁爐工作時，IGBT管（門控管）導通、截止交替動作，形成高頻振蕩狀態。而IGBT管（門控管）導通、截止工作狀態的變化，則是通過IGBT驅動電路實現的，這是一個功率放大電路。對電磁爐中的IGBT驅動電路進行查找時，在其電路板中很難確定該電路的準確部位，可通過在其電磁爐對應的圖紙中進行查找，查找出該電路所包含的元器件后，再與電路板上的元器件進行對應，即可確定該電路中的元器件，典型電磁爐的具體查找方法如圖12-1所示。

    電磁爐中的IGBT驅動電路有兩種結構形式：一種是采用晶體管構成的互補推挽式放大器構成IGBT驅動電路；另一種則是采用集成電路芯片構成IGBT驅動電路。

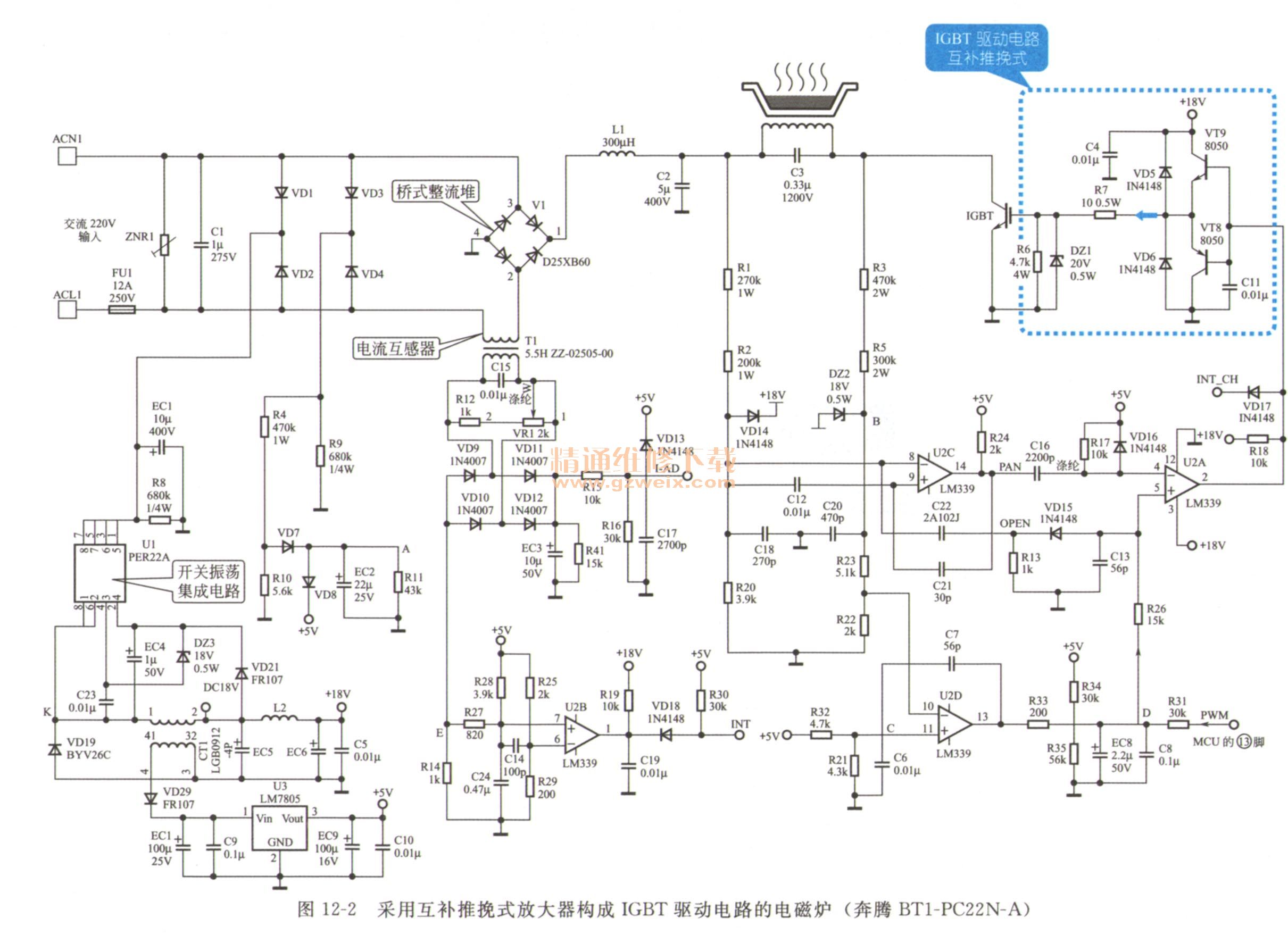

    （1）如圖12-2所示為典型互補推挽式放大器構成的IGBT驅動電路，該電路接收PWM調制電路送來的經過功率調整后的PWM信號，經過功率放大以后，送給IGBT管（門控管）的柵極。

    （2）如圖12-3所示為典型集成電路構成的IGBT驅動電路，該電路接收PWM調制電路送來的經過功率調整后的PWM信號，在集成電路內部經過放大，輸出送給送給IGBT管（門控管）。

    12.2搞清IGBT驅動電路的工作原理
    采用互補推挽式放大器的IGBT驅動電路實際上是由一個NPN晶體管和一個PNP晶體管構成的。
    1．這類放大器的偏壓在截止點，因此工作在PWM調制電路輸出信號的正半周時，NPN晶體管處于導通狀態，PNP晶體管處于截止狀態，放大后的信號經由NPN晶體管輸出，如圖12-4所示。

    2．當工作在在PWM調制電路輸出信號的負半周時，NPN晶體管處于截止狀態，PNP晶體管處于導通狀態，放大后的信號經由PNP晶體管輸出，如圖12-5所示。

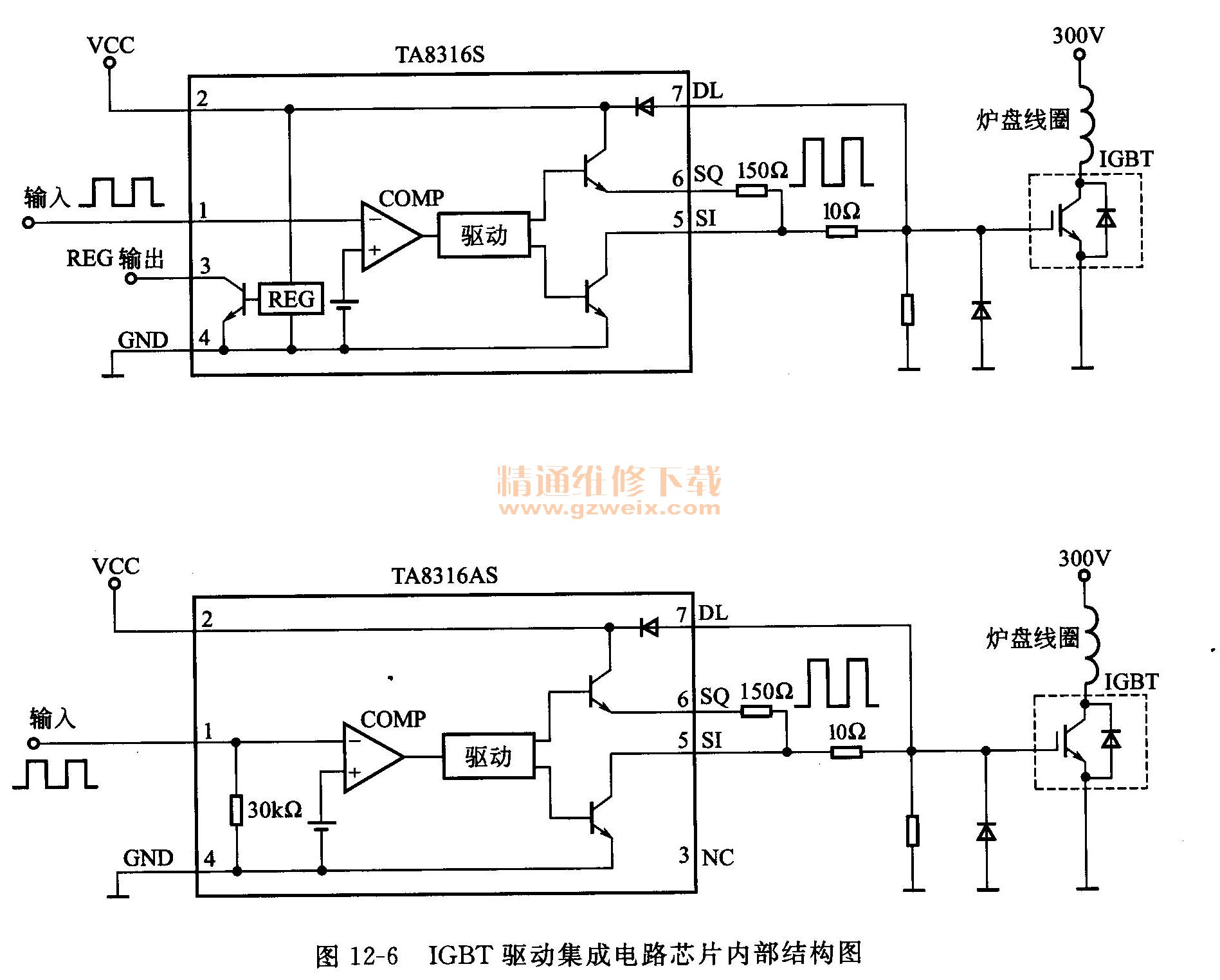

    采用集成電路構成的IGBT驅動電路實際上是將功率放大器制作在了集成電路內部，電磁爐常用的IGBT驅動集成電路芯片為TA8316，該型號又有TA8316S和TA8316AS兩種，差別只在于內部電路有些不同，如圖12-6所示為IGBT驅動集成電路芯片內部結構圖。

    由脈沖信號產生電路送來的脈寬調制信號從①腳送到TA8316的內部，脈寬信號經過一個比較電路和驅動電路，將電流放大，以便對兩個輸出晶體管進行驅動。然后將功率放大后的脈寬調制信號輸出，送往門控管。集成電路TA8316的④腳是接地端，②腳為電源供電端，放大后的脈寬調制信號從⑤腳輸出，經過一個loci的限流電阻進行限流，然后將信號送到門控管的控制極（柵極），驅動IGBT管（門控管）使其工作在高頻脈沖狀態。⑦腳內接保護二極管，當門控管柵極電壓過高時，進行鉗位保護。當IGBT管（門控管）工作以后，爐盤線圈便開始加熱，如果驅動集成電路沒有輸出，IGBT管（門控管）就不工作，整機便處于停機狀態。

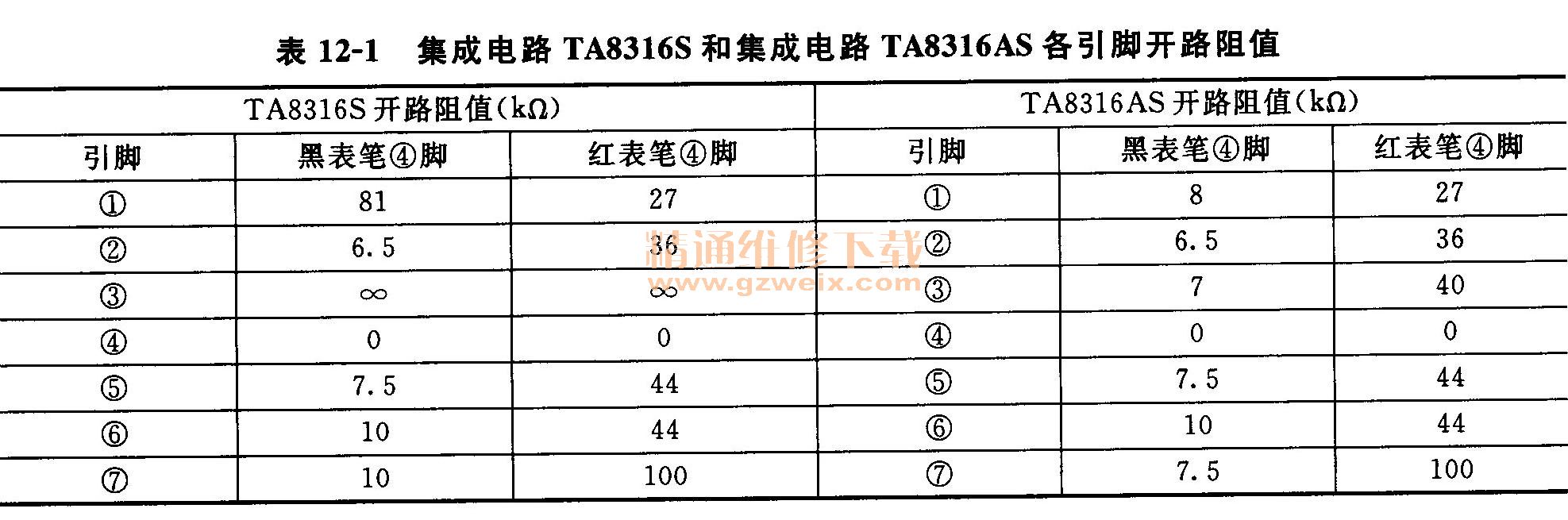

    集成電路TA8316S和集成電路TA8316AS各引腳開路阻值見表12-1所列。

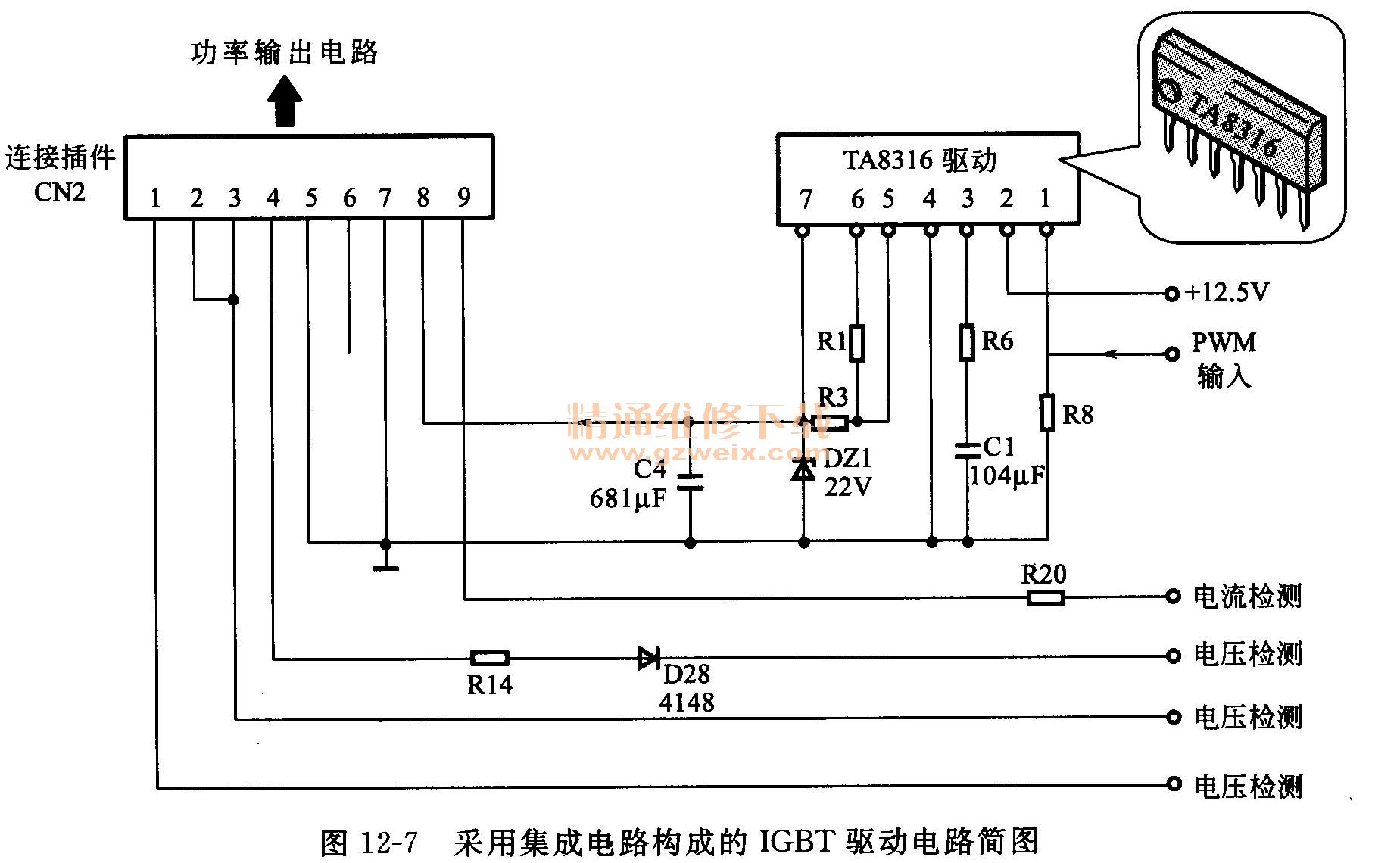

    如圖12-7所示為采用集成電路構成的IGBT驅動電路簡圖，TA8316是驅動集成電路的集成塊，②腳是電源供電端，①腳是脈寬調制信號的輸入端，脈寬信號經過①腳送入以后，在TA8316里面進行放大，放大后由⑤腳輸出。⑤腳輸出的信號經過插件CN2就直接送到了IGBT管（門控管）的控制極，控制IGBT管（門控管）的導通或截止。插件CN2的①、②、③腳都是電壓檢測信號，⑨腳是電流檢測信號，通過插件 CN2將功率元器件上的檢測信號送到控制電路板。在發生故障時，可以通過對這些引腳的檢測來進行判別。在檢測時要注意安全，因為電磁爐電路與交流高壓沒有采取隔離措施，接地端有時候可能帶有高壓。

    12．3看懂IGBT驅動電路故障檢修過程
    12．3．1美的MC-PSD16A電磁爐IGBT驅動電路故障檢修過程
    故障現象描述
    電磁爐通電后操作正常，顯示正常，但當按下開始加熱鍵后，不能加熱。
    電路分析指導

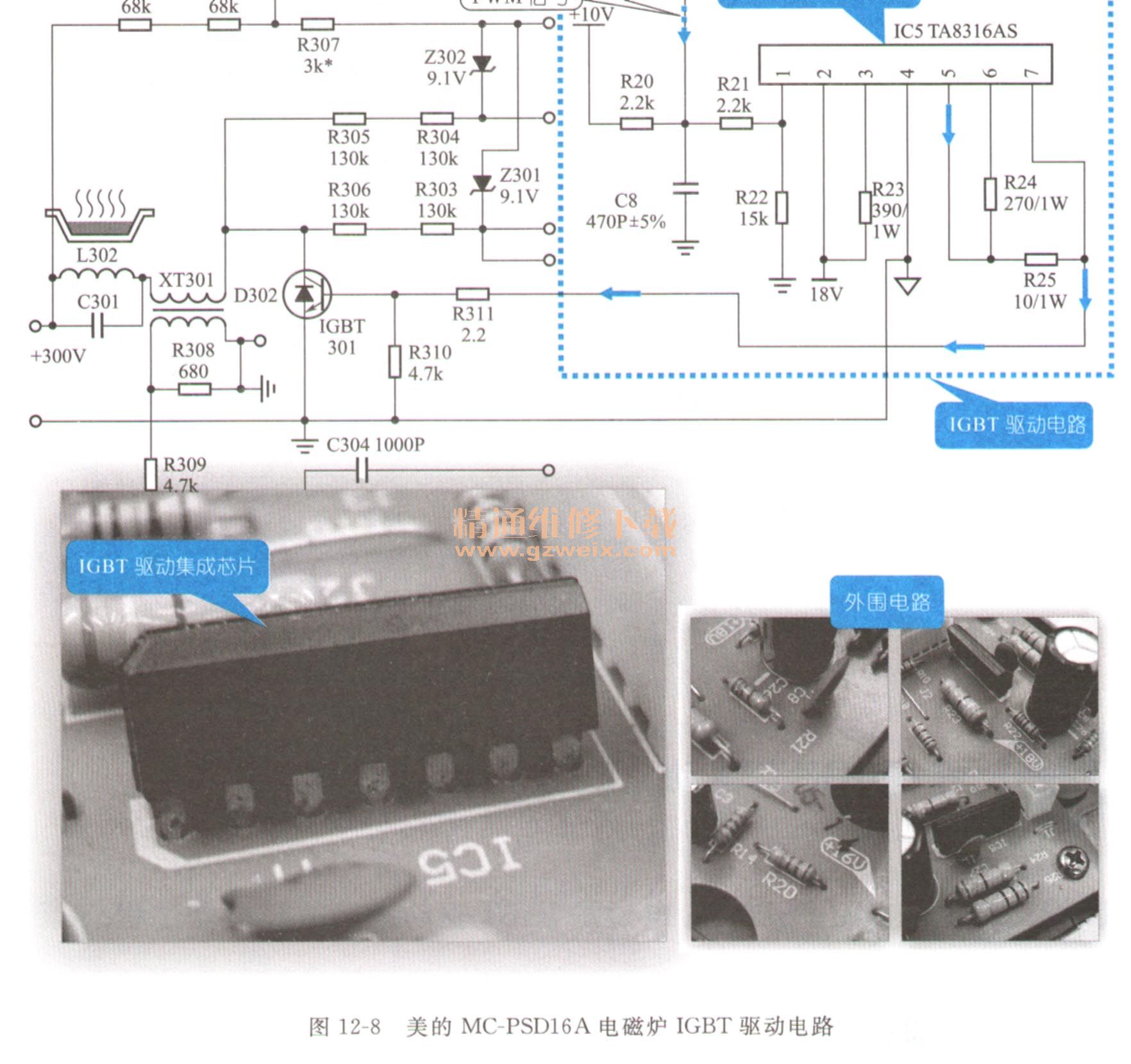

    通過故障現象，發現電磁爐操作基本正常，只有在按下開始加熱鍵后，不能加熱，排除了交流輸入電路的故障，故障范圍應確定在IGBT驅動電路中。如IGBT驅動電路損壞，則無信號驅動IGBT管。如圖12-8所示為美的MC-PSD16A電磁爐IGBT驅動電路，TS8316S芯片的①腳接收PWM調制電路送來的經過功率調整的PWM信號，經過集成電路芯片內部放大處理后，由⑤腳輸出，驅動IGBT管。

    電路檢修指導
    IGBT驅動電路是否正常，主要是檢測構成該電路的集成電路芯片是否正常。
    （1）為了防止IGBT管（門控管）屢次被擊穿燒壞，因此檢測時，應將爐盤線圈取下來，如圖12-9所示。

    （2）集成電路芯片TA8316S的②腳為IGBT驅動電路電源端，在該引腳處應檢測到18V左右的電壓，如圖12-10所示。該引腳檢測正常，說明18V供電電路正常，能夠確保IGBT驅動電路正常運行。

    （3）集成電路芯片TA8316S的①腳接收PWM調制電路送來的信號，在該引腳處應檢測到7. 7V左右的電壓，如圖12-11所示。

    （4）集成電路芯片TA8316S的⑤腳輸出驅動信號，該引腳處應檢測到17V左右的電壓。經檢測，發現該引腳電壓為0V，如圖12-12所示，說明集成電路芯片TA8316S內部損壞，不能放大控制信號。
    （5）經過檢測，確定故障點為集成電路芯片TA8316S，更換損壞的集成芯片之后，開機試運行，故障排除。

   12.3.2奔騰PC200N電磁爐IGBT驅動電路故障檢修過程
    故障現象描述
    電磁爐設置任意火力，按下開始加熱鍵后，不能工作，其他操作正常。
    電路分析指導
    如圖12-13所示為奔騰PC200N電磁爐IGBT驅動電路，PWM調制電路送出的信號，由晶體管Q3和Q4構成的互補推挽式放大器進行放大，輸出足夠驅動IGBT管工作的脈沖電流。

    電路檢修指導
    電磁爐出現設置完成后，不能通過開始加熱鍵進行工作，IGBT驅動電路發生故障的可能性較大，應對其進行檢測。
    （1）從圖12-13中可以看到，該電磁爐的IGBT驅動電路是由2個晶體管構成的互補推挽式放大器。
    （2）使用萬用表檢測晶體管Q3，如圖12-14所示，發現Q3晶體管斷路損壞。

    （3）采用同樣的方法，檢測晶體管Q4，如圖12-15所示，該晶體管也被擊穿損壞。

    （4）晶體管被擊穿損壞，應對外圍電路同樣進行檢測，如圖12-16所示，經檢測，發現電阻R42的阻值為0Ω，偏離標稱值。

    （5）更換損壞的元器件之后，開機試運行，故障排除。
    關鍵提示：
    當晶體管出現擊穿損壞，不能只是更換損壞的晶體管，還應檢測控制晶體管的外圍元器件，待確定無故障元器件之后，再進行更換，不然會出現晶體管屢次擊穿損壞，故障為排除的現象。
