16．2搞清操作顯示電路的工作原理

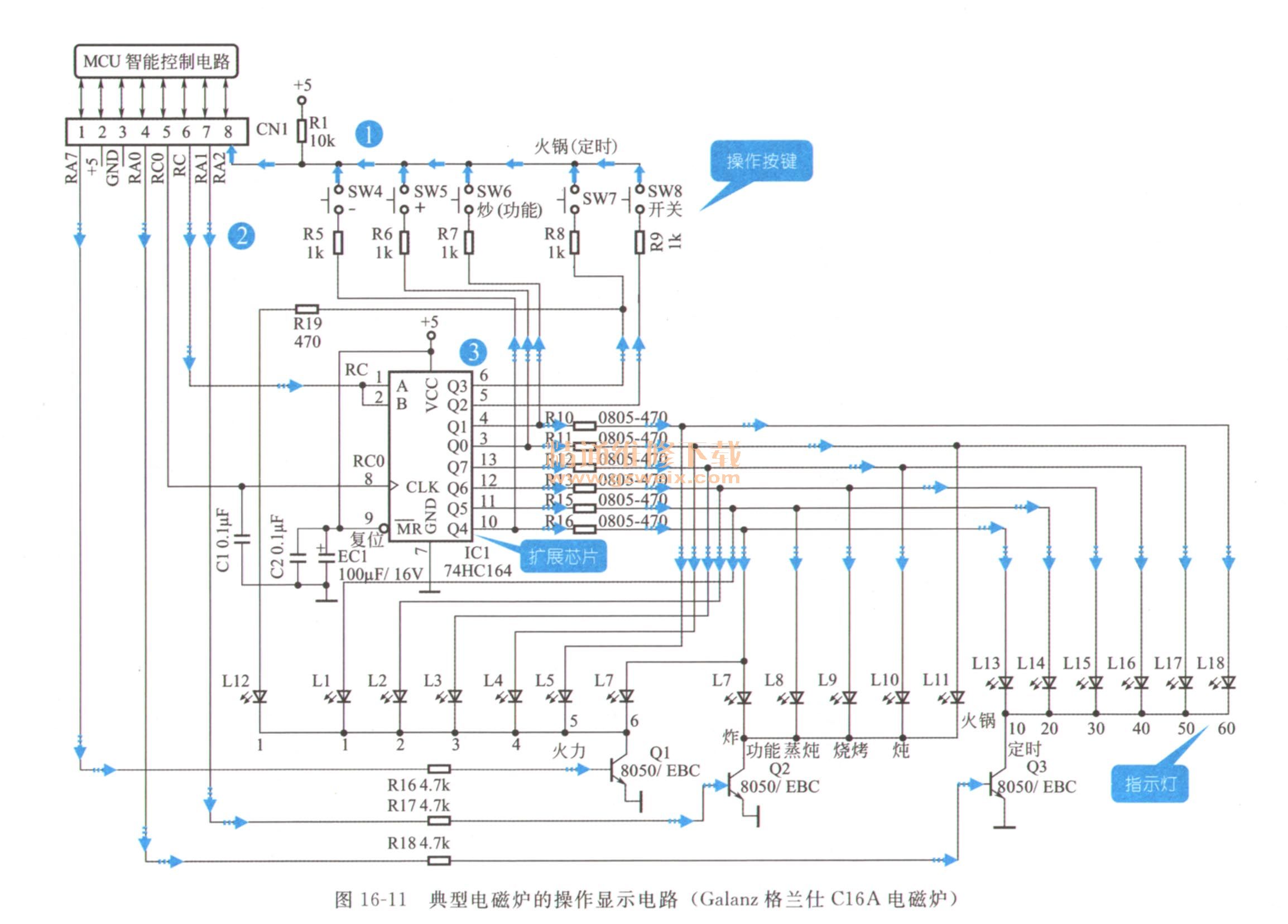

    如圖16-11所示，為典型電磁爐操作顯示電路，其工作原理可分為3步。

    1．當按下操作按鍵時，由擴展接口一個引腳輸出的信號就會通過按下的微動開關送到插接件的⑧腳，然后作為人工指令信號送給MCU（微處理器）。
    2．MCU（微處理器）端口接收指令后，MCU（微處理器）根據內部程序輸出控制電磁爐的指令，同時相應的端口送出工作狀態信號，經過插接件的①、④、⑥、⑦腳分別送入操作顯示電路，其中①、④、⑦腳送來的信號控制晶體管Q1、Q2、Q3，而⑦腳送來的信號，則送給擴展芯片的數據輸入端（A、B）。
    3．?dāng)U展芯片對送來的信號進行移位處理，然后送出，給數碼管提供指示信號，數碼管中的發光二極管在擴展芯片和晶體管Q1、Q2、Q3的組合作用下，顯示相應的數字。

    16．3看懂操作顯示電路故障檢修過程
    16．3．1蘇泊爾C18AK電磁爐操作顯示電路故障檢修過程
    故障現象描述
    蘇泊爾C18AK電磁爐通電后電源指示燈亮，但是按下操作按鍵無反應，指示燈不變動，電磁爐不工作。
    電路分析指導
    電磁爐不工作，但是電源指示燈亮，此時先將電磁爐外殼打開，觀察保險管沒有燒壞現象，排除橋式整流堆、IGBT管（門控管）等內部元器件擊穿短路故障，接下來應對各個保護電路進行檢測。
    電路檢修指導
    對電磁爐各個保護電路，如浪涌保護、過流保護、過壓保護以及IGBT過壓保護等電路進行檢測，均沒發現故障點，此時應將故障范圍集中在操作顯示電路上。
    （1）使用示波器檢測擴展芯片、顯示屏等元器件，沒有檢測到相應的波形，如圖16-12所示。

    （2）使用萬用表檢測擴展接口，發現各個引腳的對地阻值與正常值偏差較大，如圖16-13所示，由此可以判斷，該芯片損壞。

    （3）檢測后發現擴展芯片損壞，需更換同型號的移位寄存器，如圖16-14所示，有些型號的移位寄存器是可以通用的，如型號為“SN74LS164N”的可以更換為“DM74LS164N”。

    （4）更換損壞的元器件之后，開機試運行，故障排除。

    16.3.2富士寶HI-P260電磁爐操作顯示電路故障檢修過程
    故障現象描述
    富士寶HI-P260電磁爐操作按鍵失靈，不能進行人工指令的輸入。
    電路分析指導
    電磁爐操作按鍵失靈，如某一按鍵失靈很有可能是由于微動開關使用頻繁造成了損壞，因此重點檢測失靈的操作按鍵即可。
    電路檢修指導
    電磁爐操作顯示電路中有多個操作按鍵，檢測時只需要對懷疑故障的進行檢測即可。如所有的按鍵都失靈則應查共用的電路。
    （1）查找失靈微動開關的焊點，經過檢測，發現該微動開關在按下時呈斷開狀態，損壞，如圖16-15所示。

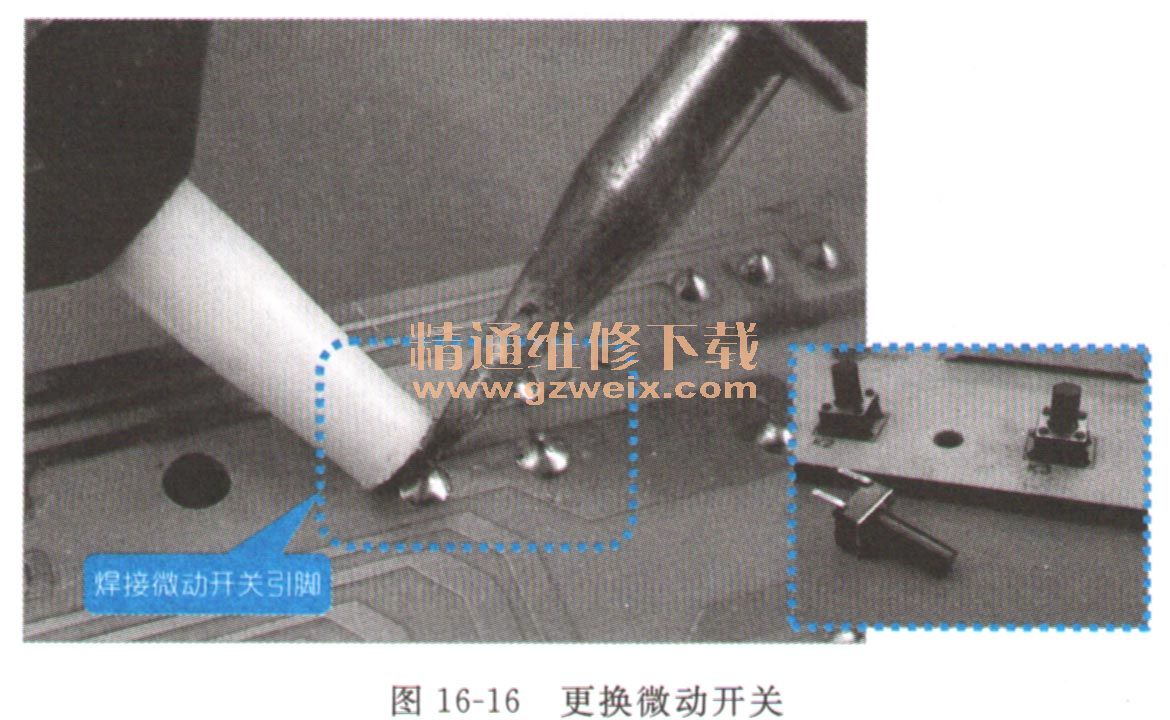

    （2）選擇同為四個引腳的微動開關進行更換，如圖16-16所示，更換時，應注意四個引腳與焊點之間的關系，避免代換錯誤。

    （3）更換損壞的元器件之后，開機試運行，故障排除。

    16．4操作顯示電路的重要檢測點
    從圖16-2中，可以看出，電磁爐操作顯示面板主要是由操作按鍵、指示燈、顯示屏、擴展接口以及其他外圍元器件構成的。

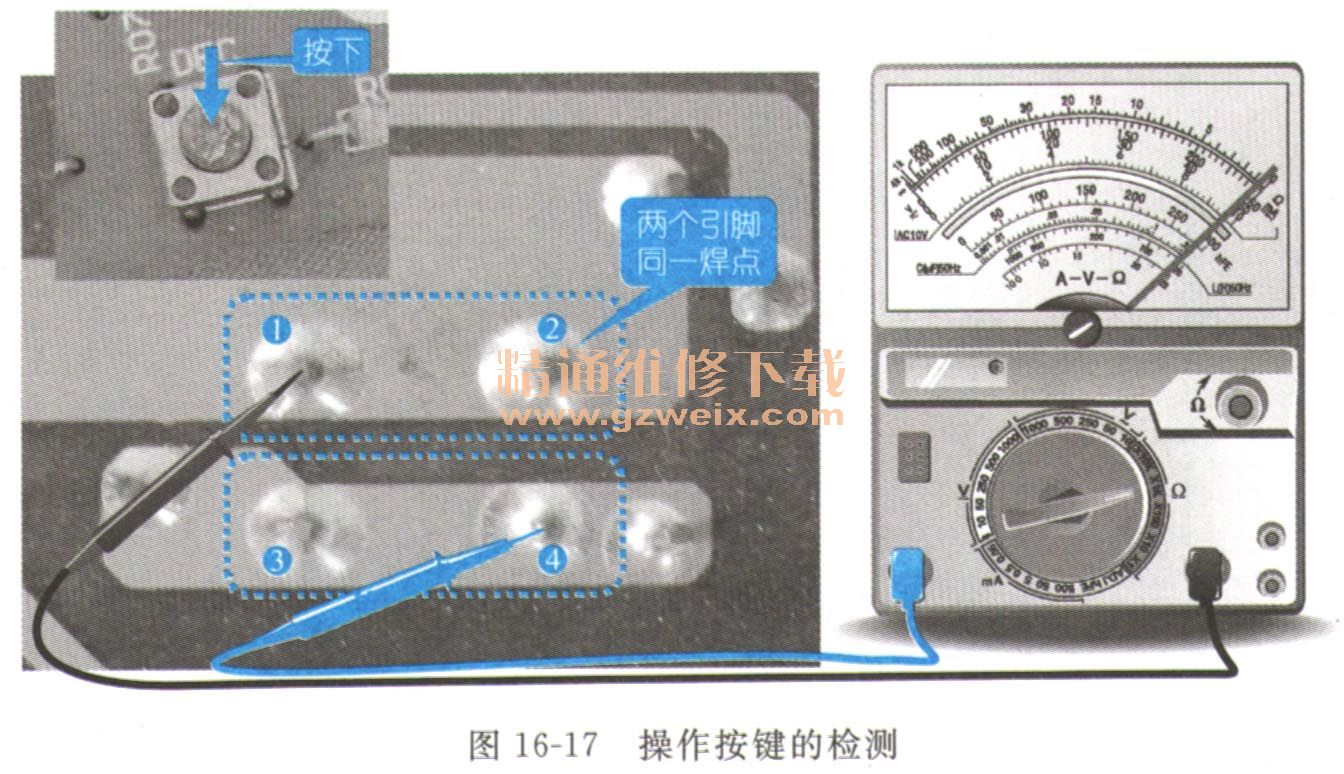

    操作按鍵是電磁爐的控制開關，若操作按鍵損壞將導致電磁爐的控制失靈。檢測操作按鍵時，應先確定哪兩個引腳為一對觸點，也就是確定微動開關的兩個焊點，然后通過萬用表檢測，如圖16-17所示，正常情況下，按下的微動開關處于接通狀態，未按下的微動開關處于斷開狀態。

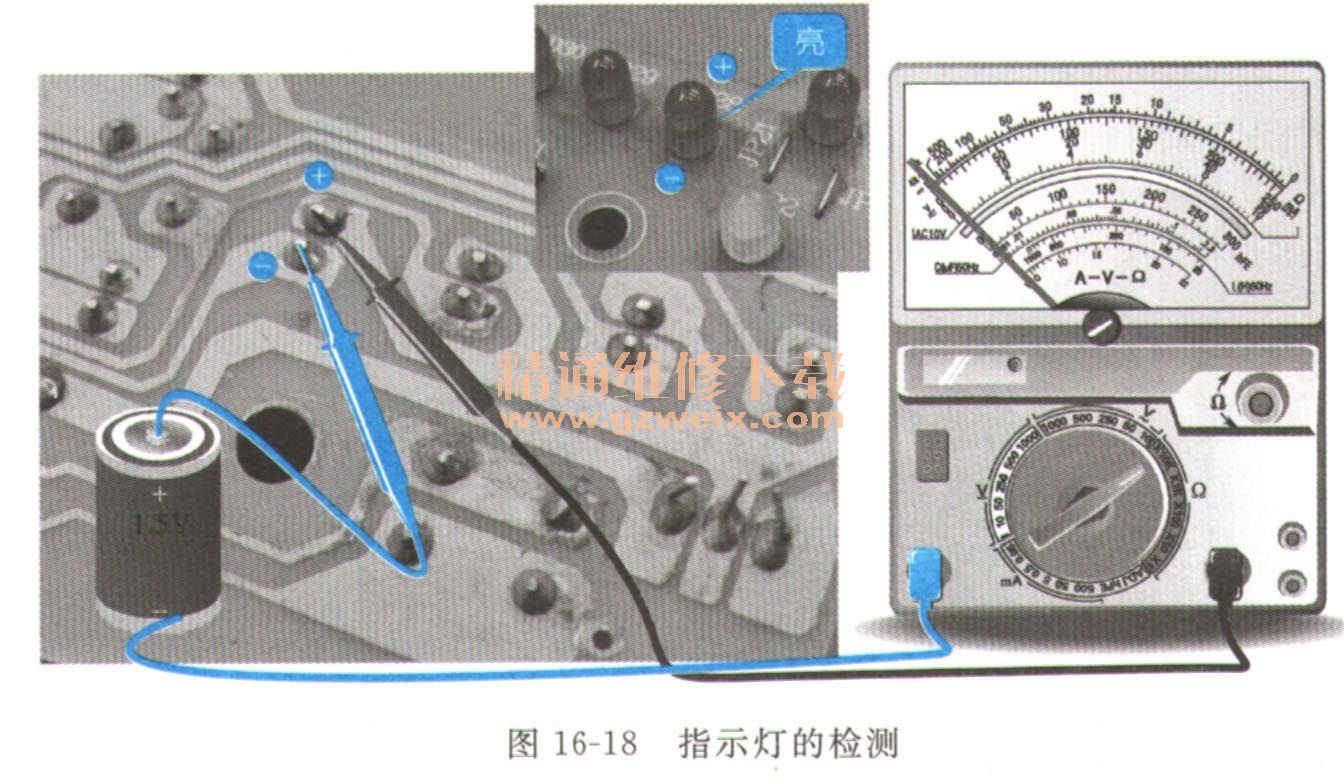

    由于指示燈采用的發光二極管，只要能夠發光，就可以判斷該發光二極管是正常的如圖16-18所示。

    顯示屏的各個引腳，使用示波器檢測，可以看到顯示狀態的信號波形，如圖16-19所示。

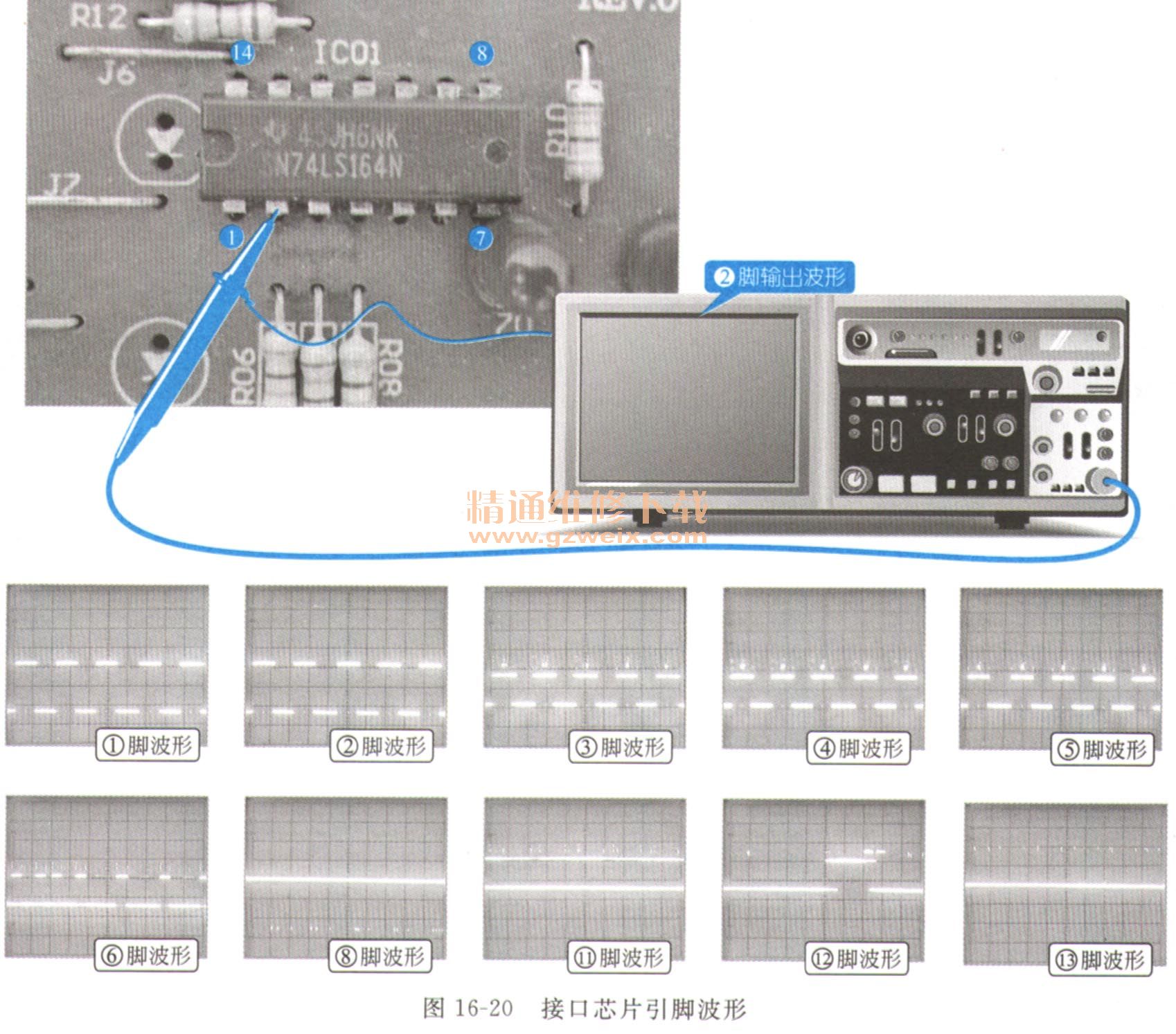

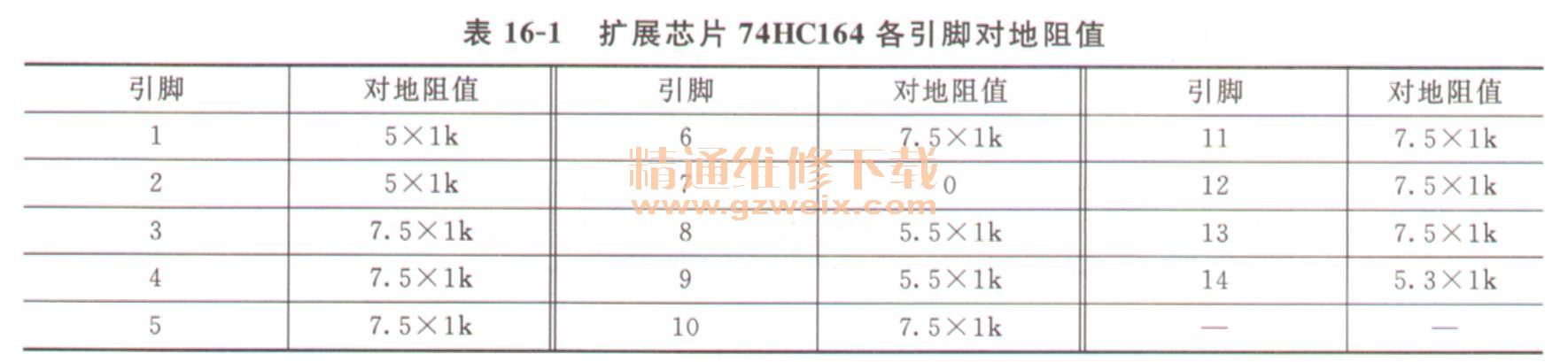

    擴展芯片實際上是擴展MUC（微處理器）分配給操作顯示電路的接口端，使用示波器，可以檢測到各個引腳的波形，如圖16-20所示。使用萬用表還可以檢測到該芯片各引腳阻值，見表16-1所列。



    操作顯示電路中的其他元器件比較容易出現故障的就是控制晶體管了，其檢測如圖16-21所示。
