10．3．2美的S H2147電磁爐同步振蕩電路故障檢修過程
    故障現象描述
    美的SH2147電磁爐通電后有時不加熱，出現報警提示，但操作面板指示燈正常；有時則能正常工作。出現時好時壞、斷續加熱的故障現象。
    電路分析指導
    對該電磁爐進行檢測，通過操作面板輸入人工指令，電磁爐有時能夠正常工作，懷疑是功率輸出電路、同步振蕩電路、IGBT驅動電路中有元器件接觸不良導致的。

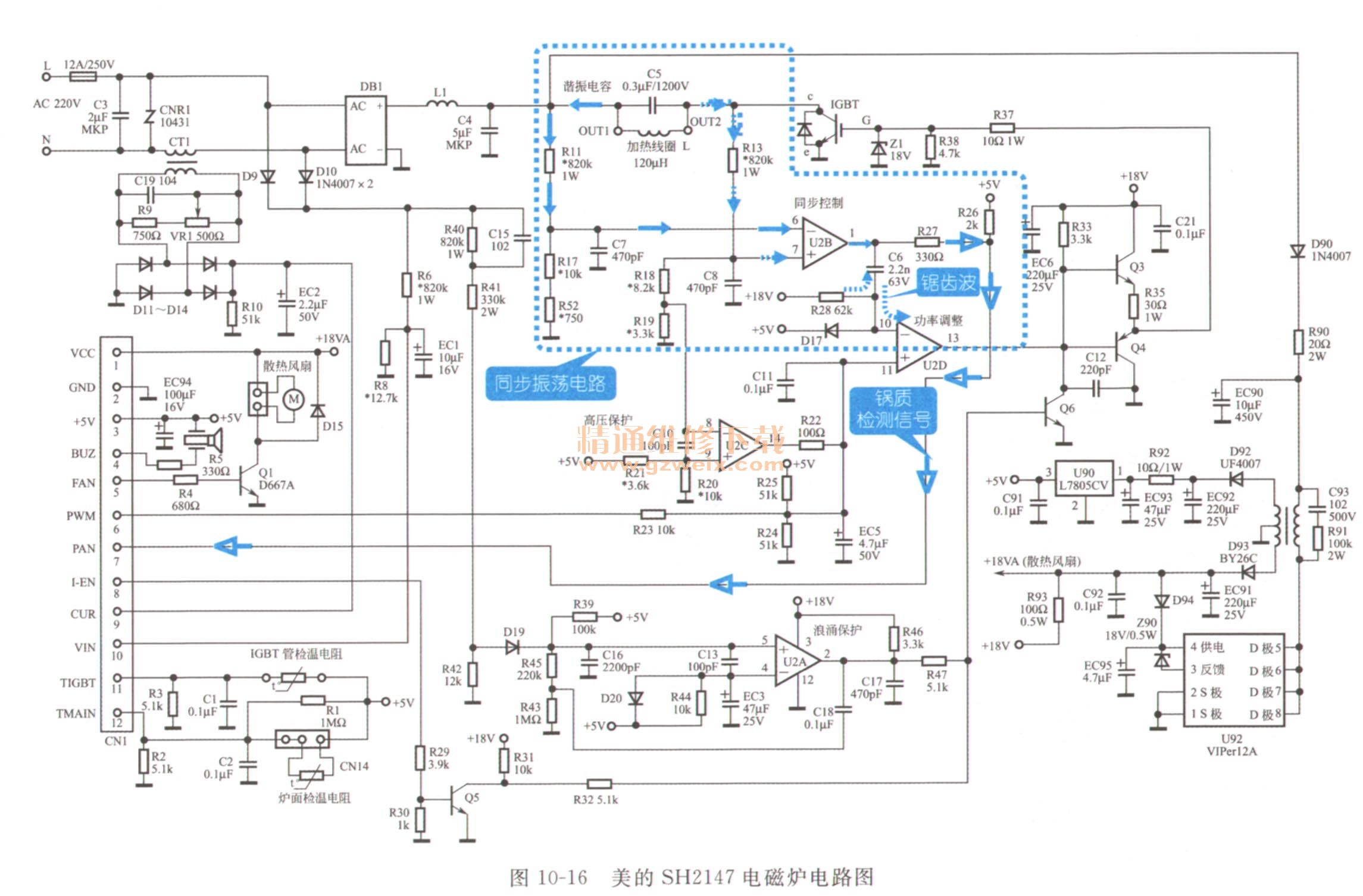

    如圖10-16所示為美的SH2147電磁爐電路圖，按照電路圖查找相關電路，并對其進行檢測。其中同步振蕩電路對爐盤線圈兩端送來的電壓信號進行比較，輸出鍋質檢測信號和同步振蕩信號。

    電路檢修指導
    按照電磁爐信號流程，分別檢測功率輸出電路、同步振蕩電路、IGBT驅動電路。
    （1）使用“觀察法”檢查功率輸出電路，沒有發現元器件的虛焊現象。

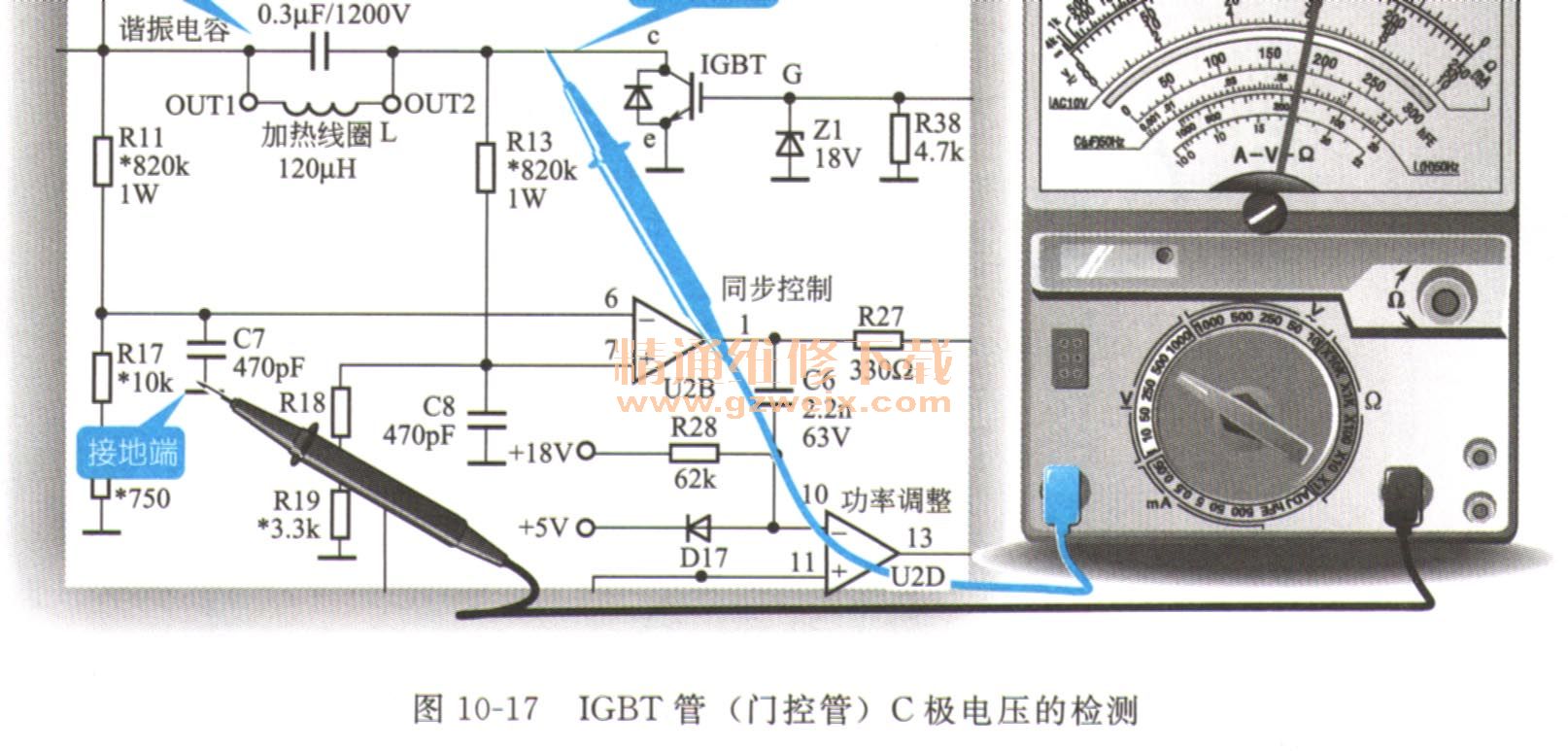

    （2）在待機狀態下，使用萬用表檢測功率輸出電路中的IGBT管（門控管）C極的電壓，如圖10-17所示。經檢測，發現有310V電壓，排除了功率輸出電路以及IGBT驅動電路的故障。

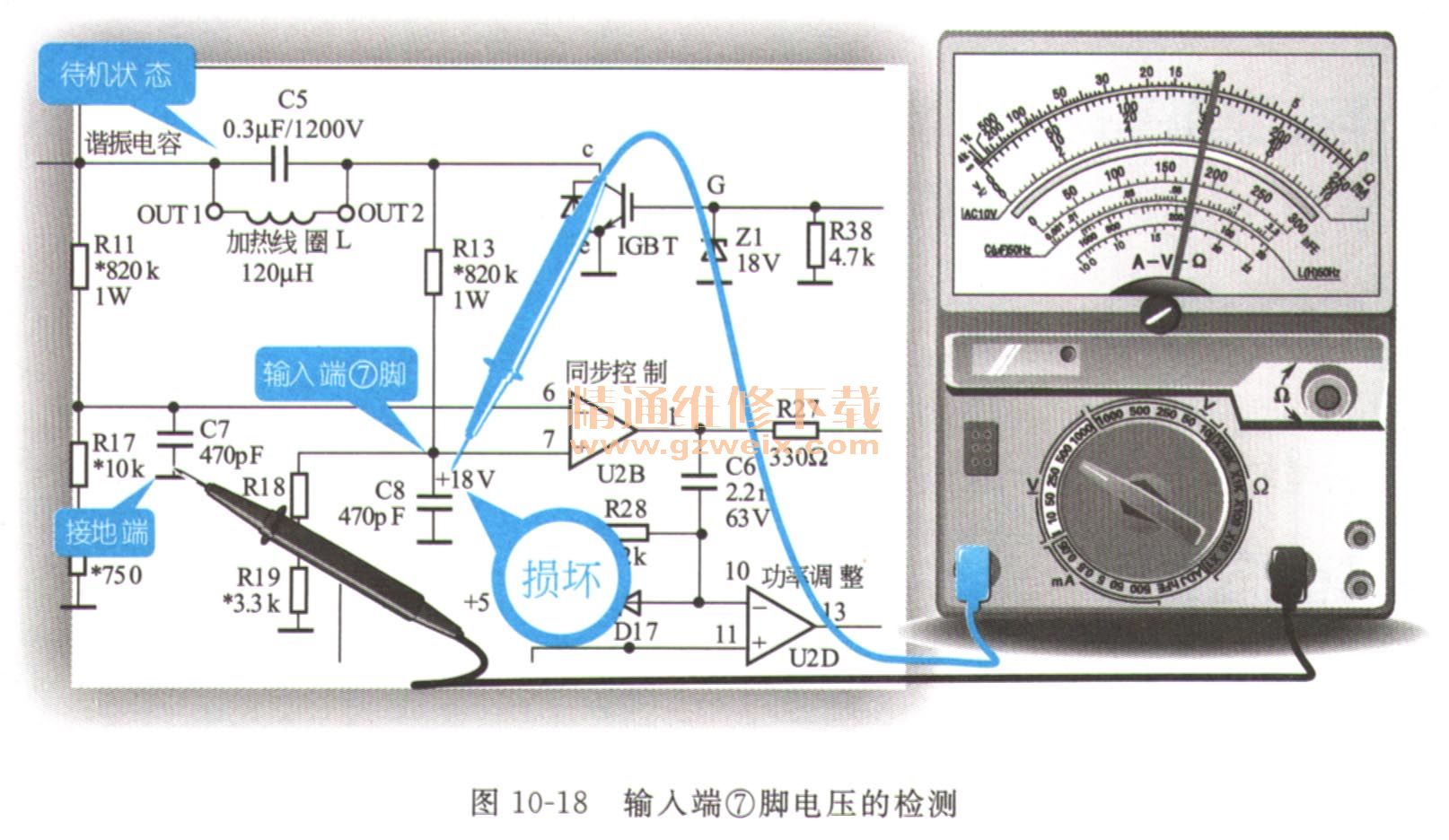

    （3）同樣是待機狀態下，檢測同步振蕩電路，如圖10-18所示，發現輸入端⑦腳的電壓，嚴重偏大，因此可以判斷故障點出現在輸入端⑦腳的分壓電路中。

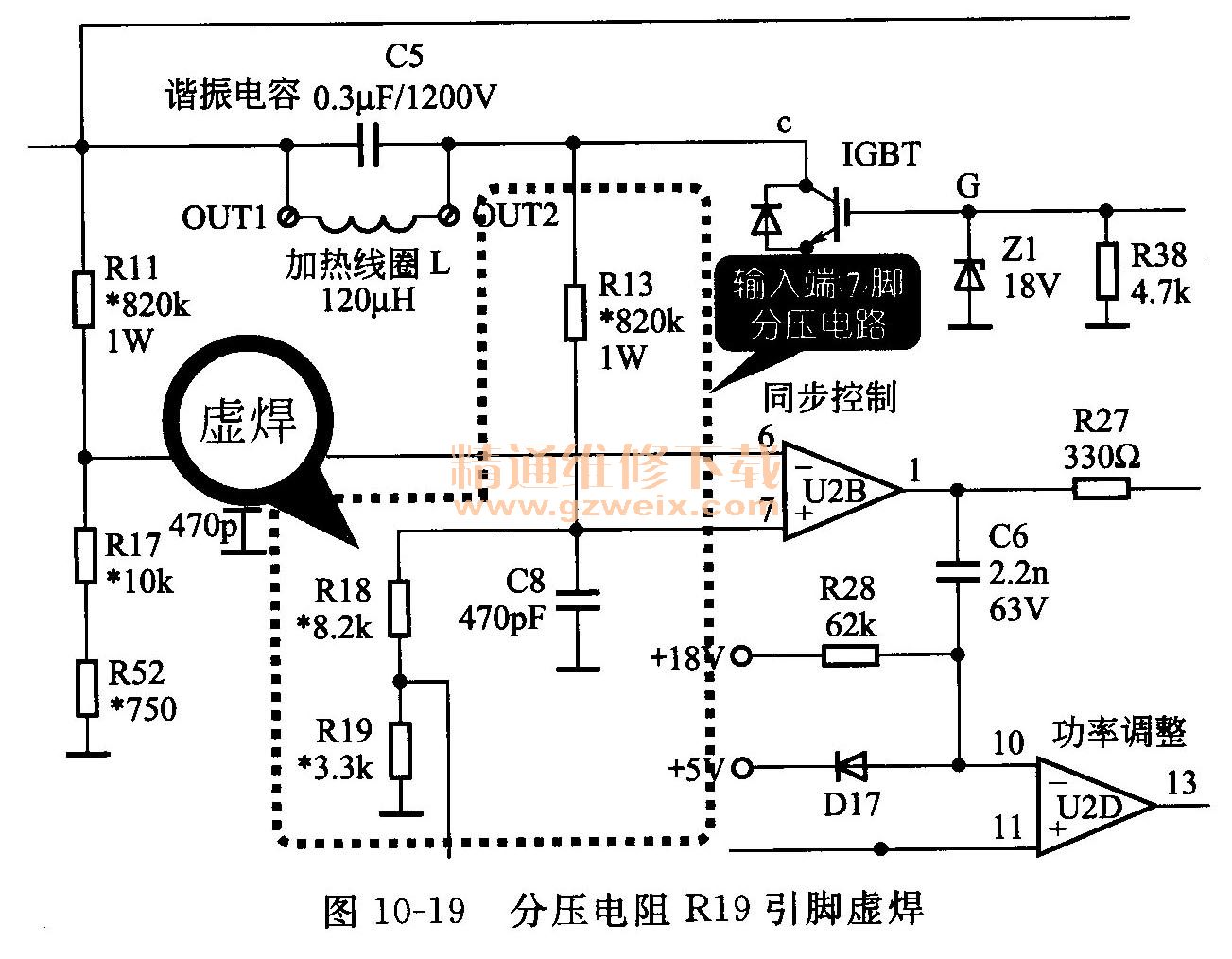

    （4）輸入端⑦腳的分壓電阻有R13、R18、R19，使用“觀察法”發現電阻R19的焊點有虛焊現象，如圖10-19所示，因此造成了電磁爐時好時壞、斷續加熱的故障現象。

    （5）對虛焊元器件的引腳進行補焊，開機試運行，故障排除。
    關鍵提示：
    電磁爐同步振蕩電路使用萬用表進行檢測，只能是待機狀態。如電磁爐處于開機狀態，則需要使用示波器進行檢測。這是由于同步振蕩電路頻率非常的快，開機狀態使用萬用表檢測不到結果。

    10.3.3美的SY191電磁爐同步振蕩電路故障檢修過程
    故障現象描述
    美的SY191電磁爐通電后指示燈亮，操作按鍵后響應，就是不能加熱。
    電路分析指導

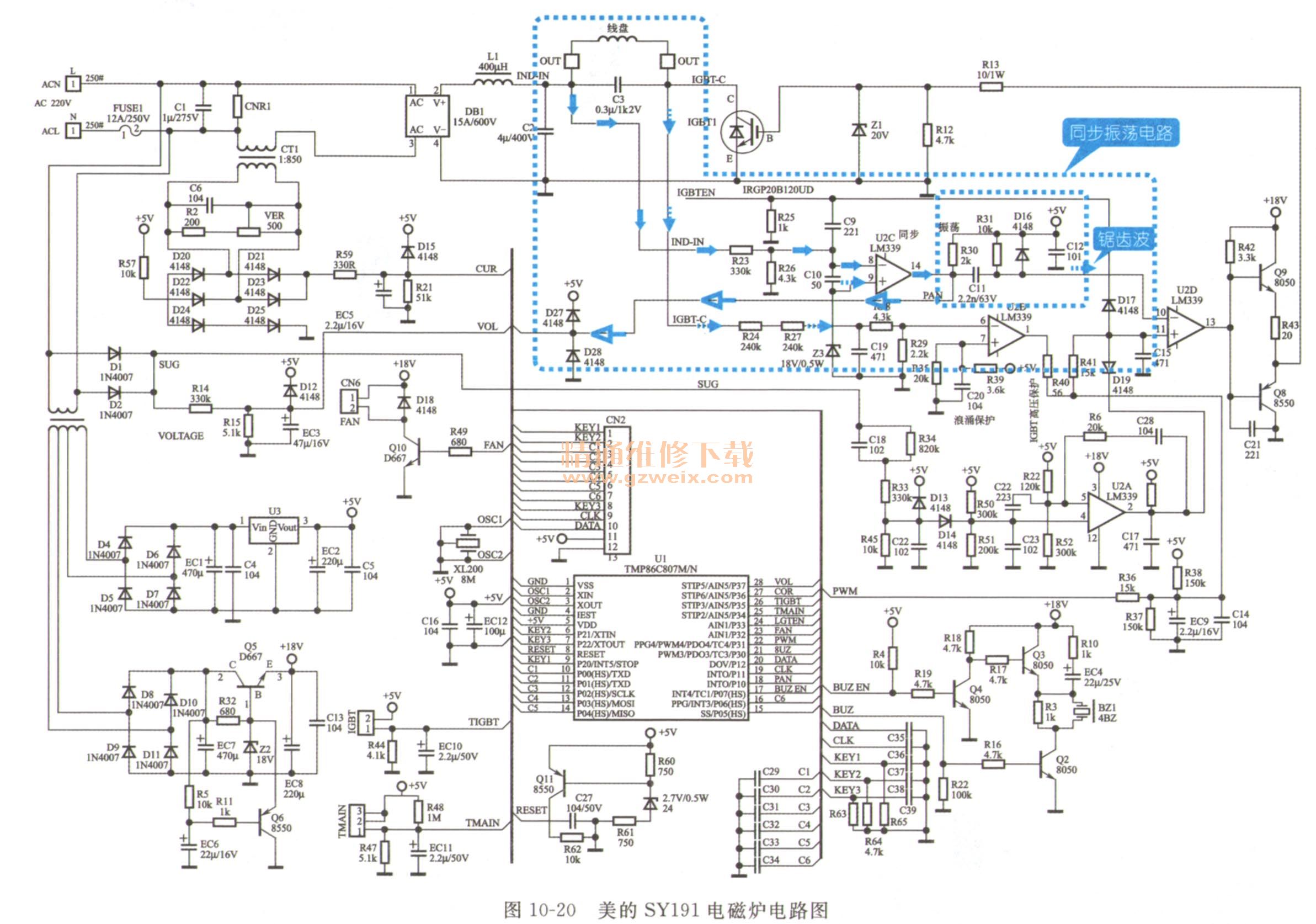

    電磁爐其他功能基本正常，就是不能實現加熱，懷疑是同步振蕩電路故障，如圖10-20所示為美的SY191電磁爐電路圖。

    電路檢修指導
    電磁爐同步振蕩電路出現故障，不能協調整機的工作頻率，電磁爐將出現不能加熱的故障現象。對其檢修檢測時，首先應排除其他保護電路的干擾，以及功率輸出電路和IG-BT驅動電路的故障范圍。

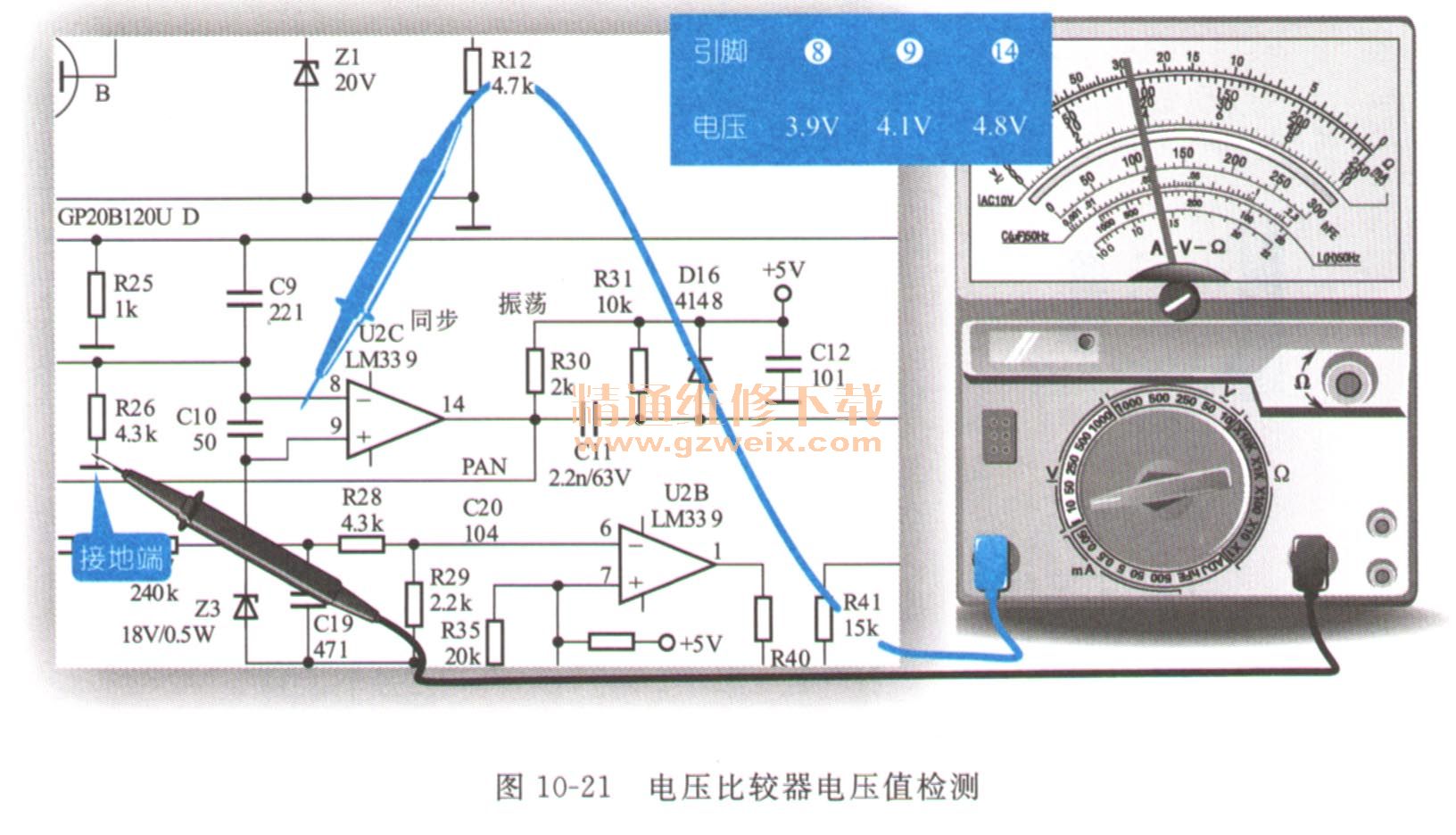

    （1）同步振蕩電路由電壓比較器對爐盤線圈兩端的諧振頻率產生的電壓進行比較，如圖10-21所示，經檢測，輸入端和輸出端電壓值正常。

    （2）在開機狀態下，使用示波器檢測，如圖10-22所示，發現同步振蕩電路沒有輸出波形送給PWM調制電路。

    （3）經檢測電壓比較器的電壓值正常，無輸出波形，則應重點檢測振蕩電路。如圖10-23所示，經檢測，發現振蕩電路中的電容C12斷路損壞。

    （4）更換損壞的元器件之后，開機試運行，故障排除。
    關鍵提示：
    同步振蕩電路中的比較器輸出同步信號，而振蕩信號則是由電容充放電輸出的，這兩種信號合成，即為鋸齒波信號。
