1. 1. 4電磁爐的電路結構特點
    從整機電路結構和實現功能上來說，電磁爐是由市電輸入和整流濾波電路、功率輸出電路、IGBT驅動電路、MCU智能控制電路、同步振蕩電路、PWM調制電路、操作顯示電路等部分構成，不同品牌和不同型號的電磁爐又具有各種不同的檢測保護電路，如浪涌保護電路、電壓檢測電路、電流檢測電路等等，這些電路各具特色，使電磁爐在使用上更加安全可靠。因而，在學習檢修過程中，應首先了解其整機結構特點，熟悉各單元電路的工作狀態。
    控制電磁爐形成高頻開關振蕩電壓的元器件為IGBT管（門控管），為了提高元器件的可靠性，有些電磁爐采用雙門控管的驅動方式。

    1．單門控管電磁爐的電路結構
    如圖1-13所示為典型單門控管電磁爐的整機結構框圖。電磁爐的電源是由AC 220V電壓提供，該電壓經過橋式整流電路給爐盤線圈提供電流。爐盤線圈的高頻電流是由門控管進行控制的，IGBT管（門控管）是由驅動放大電路控制的。驅動電路的功能是給IG-BT管（門控管）提供足夠的脈沖驅動電流。

    從圖1-13中可以看到，驅動電流是由PWM調制信號送入驅動電路產生的。PWM調制電路受到同步振蕩電路及其他幾個電路控制的。其中同步振蕩電路是產生脈寬調制信號（PWM調制信號）的電路，如果MCU送出的控制信號和PWM調制電路產生的信號不同步，就不容易對脈沖（PWM）信號進行控制。并且在進行過壓、過流和溫度保護的時候，一般都是通過對振蕩電路進行控制，使振蕩電路停振，那么整機也就停止工作了。這是一種比較容易實現的控制方式。

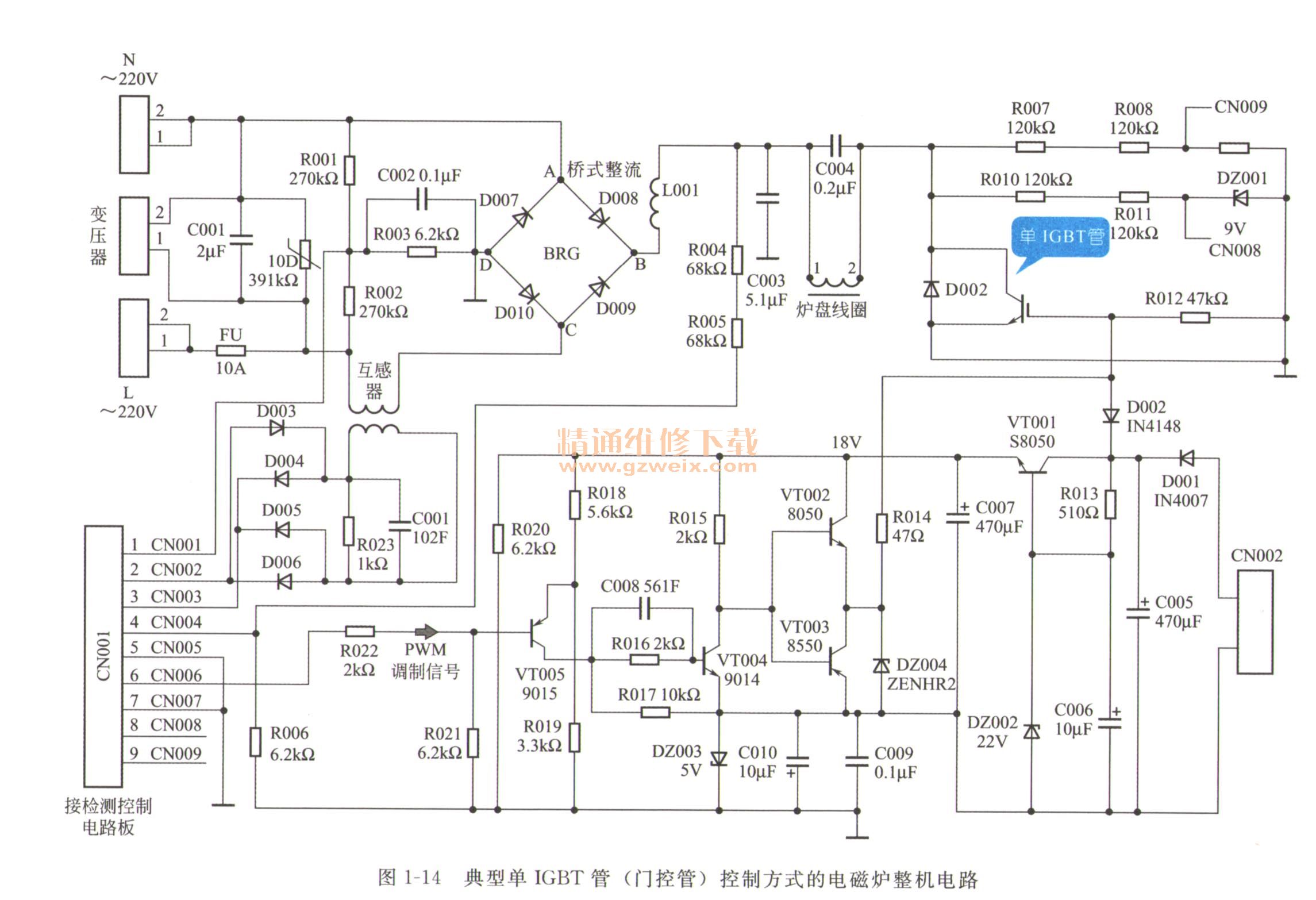

    如圖1-14所示為典型的采用單IGBT管（門控管）控制方式的電磁爐整機電路。

    2．雙門控管電磁爐的電路結構

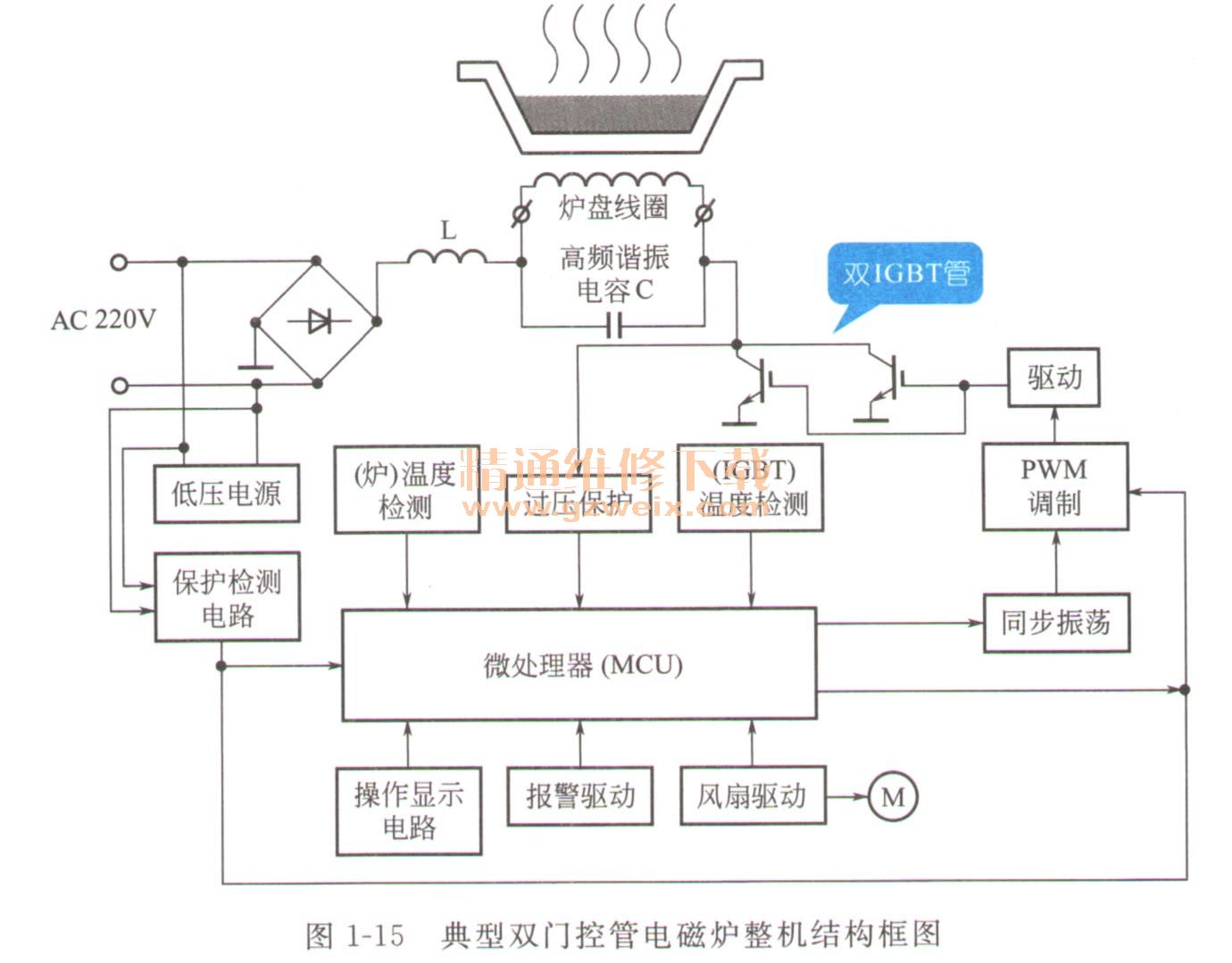

    如圖1-15所示為典型雙門控管電磁爐的整機結構框圖。從圖1-15中可以看到，爐盤線圈是由兩個IGBT管（門控管）組成的控制電路控制的。

    如圖1-16所示為典型的采用雙IGBT管（門控管）控制方式的電磁爐（九陽J YC-22F）整機電路。

    這臺電磁爐是采用雙IGBT管（門控管）控制的。也就是說，爐盤線圈導通或截止的控制是由兩個IGBT管一起控制。兩個IGBT管的基極受驅動電路的控制，將PWM調制信號放大到足以能夠驅動IGBT管工作所需要的電流。PWM調制電路輸出的PWM信號首先送到晶體管Q7的基極，Q7將PWM信號放大以后加到 Q3的基極，然后經Q3放大去驅動Q9和Q1兩個晶體管構成的互補對稱式驅動電路。其中Q9是NPN型的晶體管，Q1是PNP型的晶體管。如果Q3集電極輸出的是PWM信號的正半周，則晶體管Q9導通；如果是PWM信號的負半周，則晶體管Q1導通。所以當一個PWM信號送過來，晶體管Q9和Q1分別工作在正半周和負半周，這樣就可以實現交替控制。即當晶體管Q9工作時，放大后的PWM調制信號通過電阻R27驅動IGBT1工作；當晶體管Q1工作時，IGBT2工作，這就使得在一個周期里兩個IGBT管可以交替的工作。
