第十一章 PWM調制電路故障維修
    11．1找到PWM調制電路
    電磁爐加熱火力的大小實際上是通過PWM調制電路進行控制的。對電磁爐中的PWM調制電路進行查找時，在其電路板中很難確定該電路的準確部位，可通過在其電磁爐對應的圖紙中進行查找，查找出該電路所包含的元器件后，再與電路板上的元器件進行對應，即可確定該電路中的元器件，典型電磁爐的具體查找方法如圖11-1所示。

    從圖11-1中可以看出，PWM調制電路輸入端接收的信號分別來自同步振蕩電路和MCU智能控制電路，按照這樣的信號流程即可找到電磁爐中的PWM調制電路。如圖11-2所示，為典型電磁爐的PWM調制電路。

    11．2搞清PWM調制電路的工作原理
    電磁爐中的PWM調制電路幾乎都是采用電壓比較器構成的，如圖11-3所示，為典型電磁爐PWM調制電路。輸入端分別接收同步振蕩電路送來的鋸齒波和MCU智能控制電路送來的PWM脈沖信號，經過電壓比較器進行處理之后，輸出端就會輸出不同脈沖寬度的波形信號，送入IGBT驅動電路進行放大驅動。

    1．鋸齒波是由同步振蕩電路送來的，送入PWM調制電路的輸入端，其波形如圖11-4所示。

    2．PWM信號是由MCU智能控制電路送來的，經由電阻、電容平滑為功率電平，送入PWM調制電路的輸入端，其波形如圖11-5所示。

    3．PWM調制電路接收鋸齒波和PWM信號之后，根據人工指令對PWM波形進行功率調節，以便輸出符合電磁爐設置的功率PWM信號，從而去驅動IGBT驅動電路。如圖11-6所示為PWM調制電路的調制過程。

    11．3看懂PWM調制電路故障檢修過程
    11．3．1奔騰PC200N電磁爐PWM調制電路故障檢修過程
    故障現象描述
    奔騰PC200N電磁爐能夠加熱，也可通過操作面板調節火力大小，但是當使用最大火力檔進行加熱時，輸出功率仍然很小。
    電路分析指導
    電磁爐使用過程中，出現調節火力失靈的故障，通常是由于PWM調制電路引起的，如圖11-7所示為奔騰PC200N電磁爐PWM調制電路，MCU智能控制電路送來的PWM信號經過電阻R34、電容EC6等元器件進行平滑，稱為直流電，又稱功率電平，送至PWM調制電路的11腳，與同步振蕩電路送至⑩腳的鋸齒波信號進行比較，由13腳輸出功率調整的PWM信號，也可稱之為IGBT驅動信號，再經IGBT驅動電路進行放大，從而驅動IGBT管。

    電路檢修指導
    根據故障現象分析，懷疑是PWM調制電路中的功率電平異常，造成的功率輸出不正常，因此需要對PWM調制電路輸入端11腳的外圍元器件進行檢測。

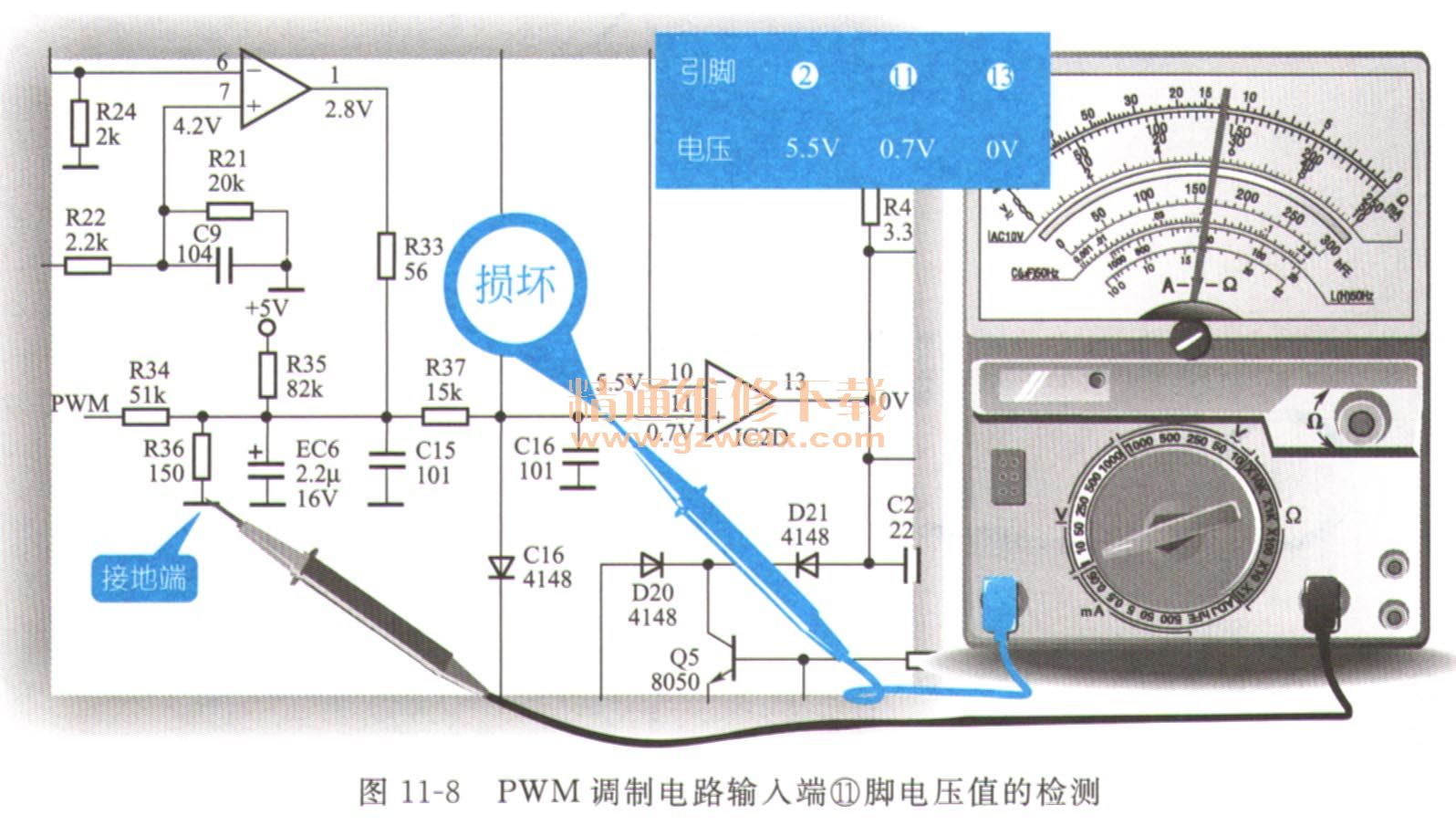

    （1）開始試運行，在調節火力大小的時候，檢測PWM調制電路輸入端11腳的電壓值，如圖11-8所示。
發現該腳電壓在0. 4～0. 6 V之間變化，偏離正常值0. 7 V，因此可將故障范圍設定在該腳的外圍元器件上。

    （2）功率電平是PWM信號經過電阻R34， R35，電容EC6等元器件構成的，如圖11-9所示，檢測電容EC6。

    （3）經檢測，電容EC6正常，接下來對電阻R34， R35進行檢測，如圖11-10所示。經檢測，發現電阻R35的阻值與標稱值不符、偏大，已經損壞。

    （4）更換損壞的元器件之后，開機試運行，故障排除。

    11.3.2美的MC-PSD16A電磁爐PWM調制電路故障檢修過程
    障現象描述
    美的MC-PSD16A電磁爐操作面板指示燈亮，操作按鍵有響應，但是通過火力調節不能設置功率輸出，電磁爐始終是非常小的火力加熱。
    電路體魄指導
    根據上述故障現象，可將故障范圍確定在PWM調制電路當中。電磁爐能夠加熱，排除了功率輸出電路的故障；操作按鍵除了火力設置其他都有響應，也可排除操作顯示電路的故障，因此懷疑是PWM調制電路出現故障。
    如圖11-11所示為美的MC-PSD16A電磁爐PWM調制電路圖，同步振蕩電路送來的鋸齒波信號送入IC3C（LM339）的④腳，MCU智能調制電路送來的PWM信號送入IC3C（LM339）的⑨腳，由②腳輸出經過功率調整的PWM信號。

    電路檢修指導
    PWM調制電路是否正常，可通過檢測電壓比較器的輸入端、輸出端的電壓值，與參考值進行對比，從而判斷是否正常。
    （1） IC3C（LM339）的④腳接收的電壓值為同步振蕩電路輸出端取樣電壓，在④腳處應檢測到10v左右的電壓，如圖11-12所示。

    （2） IC3C（LM339）的⑤腳接收的電壓值為MCU智能調制電路PWM端取樣電壓，在⑤腳處應檢測到0. 3 V左右的電壓，如圖11-13所示。

    （3）經檢測發現，PWM調制電路的輸入端電壓值正常，由此可判斷功率輸出電路基本正常。
    （4） IC3C（LM339）的②腳是PWM調制電路的輸出腳，為IGBT驅動電路提供經過功率調整后的PWM信號，使用萬用表電壓值，應有0V，如圖11-14所示。經過檢測發現，不論如何設置火力，IC3C（LM339）的②腳的電壓值始終為0V，由此可判斷，PWM調制電路中的電壓比較器損壞，是引起電磁爐火力調節失效的故障點。

（5）更換損壞的元器件之后，開機試運行，故障排除。
    關鍵提示：

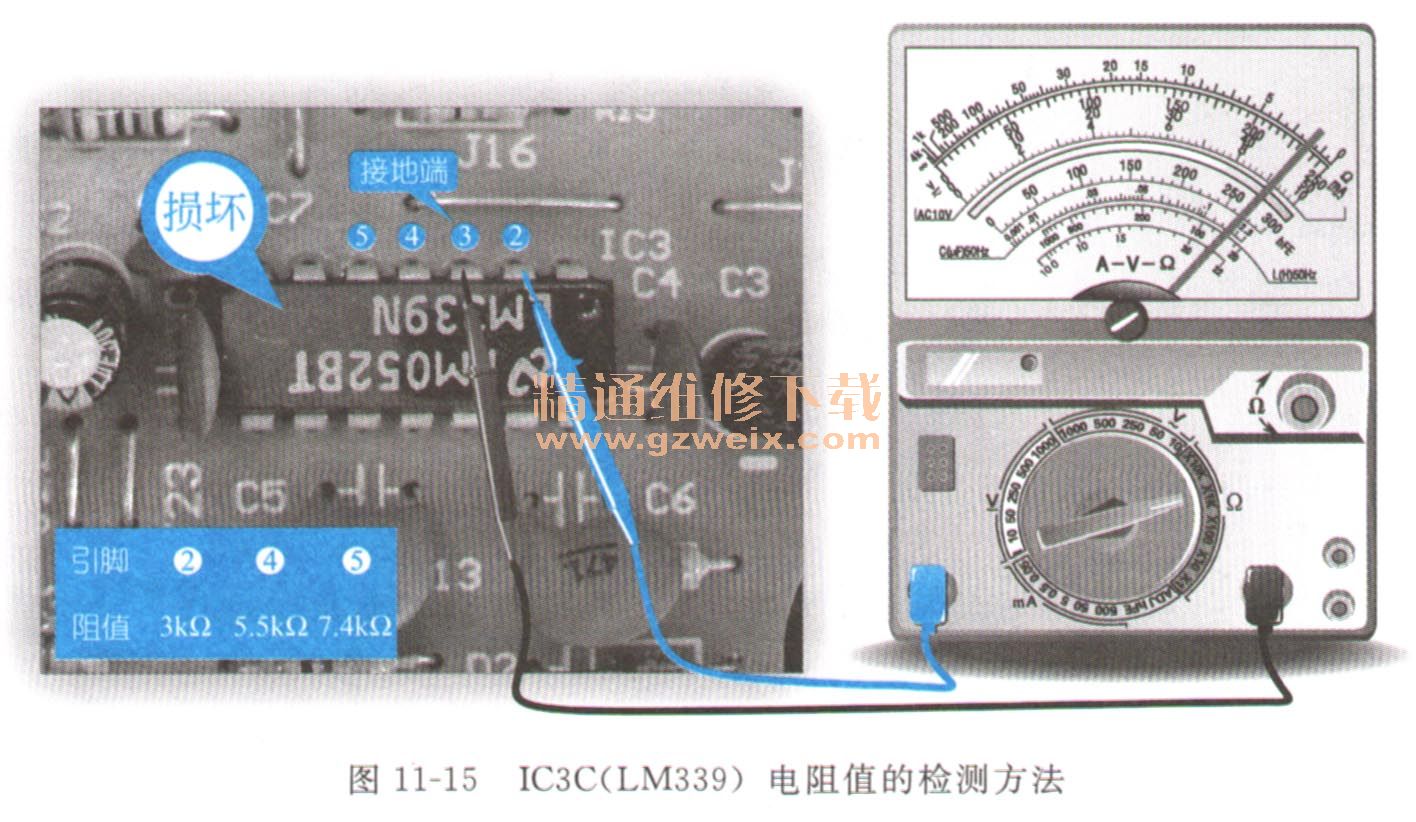

    檢測PWM調制電路是否正常，除了使用萬用表檢測各引腳的電壓值以外，還可以通過檢測電阻值進行判斷，如圖11-15所示。

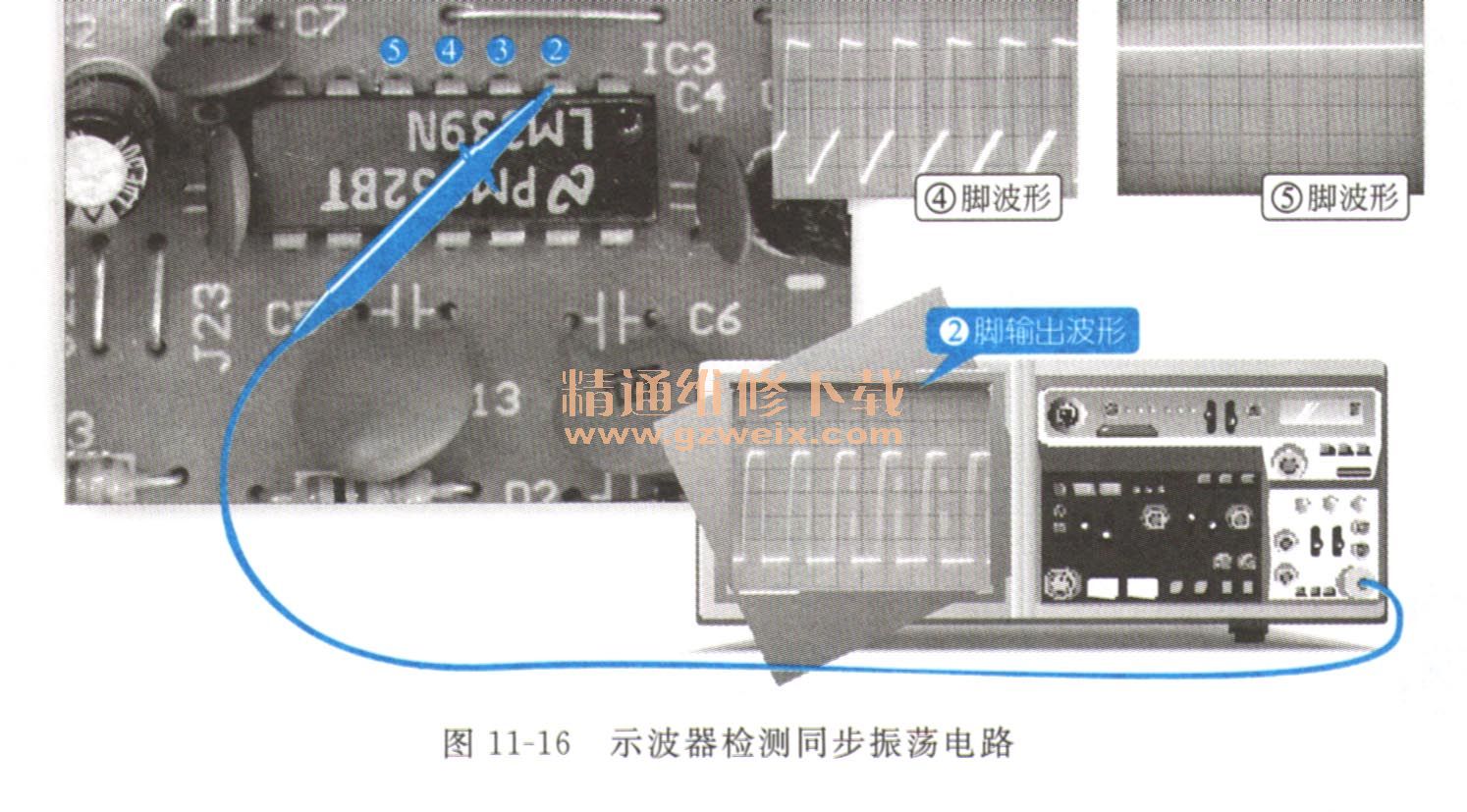

    檢測同步振蕩電路，還可以使用示波器檢測波形，如圖11-16所示為PWM調制電路各引腳的波形圖。
