9.3.2富士寶HI-P260電磁爐MCU智能控制電路故障檢修過程
    故障現象描述
    富士寶HI-P260電磁爐電源指示燈亮，但數碼管顯示屏無顯示，蜂鳴器不響，各操作按鍵無反應。
    電路分析指導
    通過上述故障現象得知該電磁爐開機不工作，蜂鳴器沒有報警聲，數碼顯示屏也沒有顯示故障代碼，由此可以斷定，故障范圍不在各種檢測保護電路中，很可能是由于MCU（微處理器）不能正常工作引起的。MCU（微處理器）要想能夠正常工作，必須是供電電路、晶振電路和復位電路都正常才行，如圖9-15所示為富士寶HI-P260電磁爐MCU（微處理器）引腳分布圖，從圖9-15中可知芯片型號為S3P9404DZZ-AVB4，并且，⑦腳接復位電路，②和③腳接晶振電路。

    電路檢修指導
    按照圖9-15所示的引腳分布對電源電路、復位電路、晶振電路進行檢測。
    （1） MCU（微處理器）的30腳接電源電路，如圖9-16所示，檢測電源端，發現有＋5V供電電源。

    （2） MCU（微處理器）的②和③腳外接諧振晶體，如圖9-17所示，檢測起振電壓，正常。

    （3） MCU（微處理器）的⑦腳接復位電路，如圖9-18所示，檢測復位電壓，正常。

    （4）經檢測發現供電電路的電壓值、晶振電路的電壓值以及復位電路的電壓值都正常，此時可用示波器檢測晶振電路的輸出波形，如圖9-19所示，經檢測發現示波器不能檢測到晶振波形。

    （5）經過上述檢測，可以判斷該電磁爐故障點為諧振晶體損壞，更換損壞的元器件之后，開機試運行，故障排除。

    9.3.3尚朋堂SR-1604A電磁爐MCU智能控制電路故障檢修過程
    故障現象描述
    尚朋堂SR-1604A電磁爐通電后無顯示、不工作。
    電路分析指導

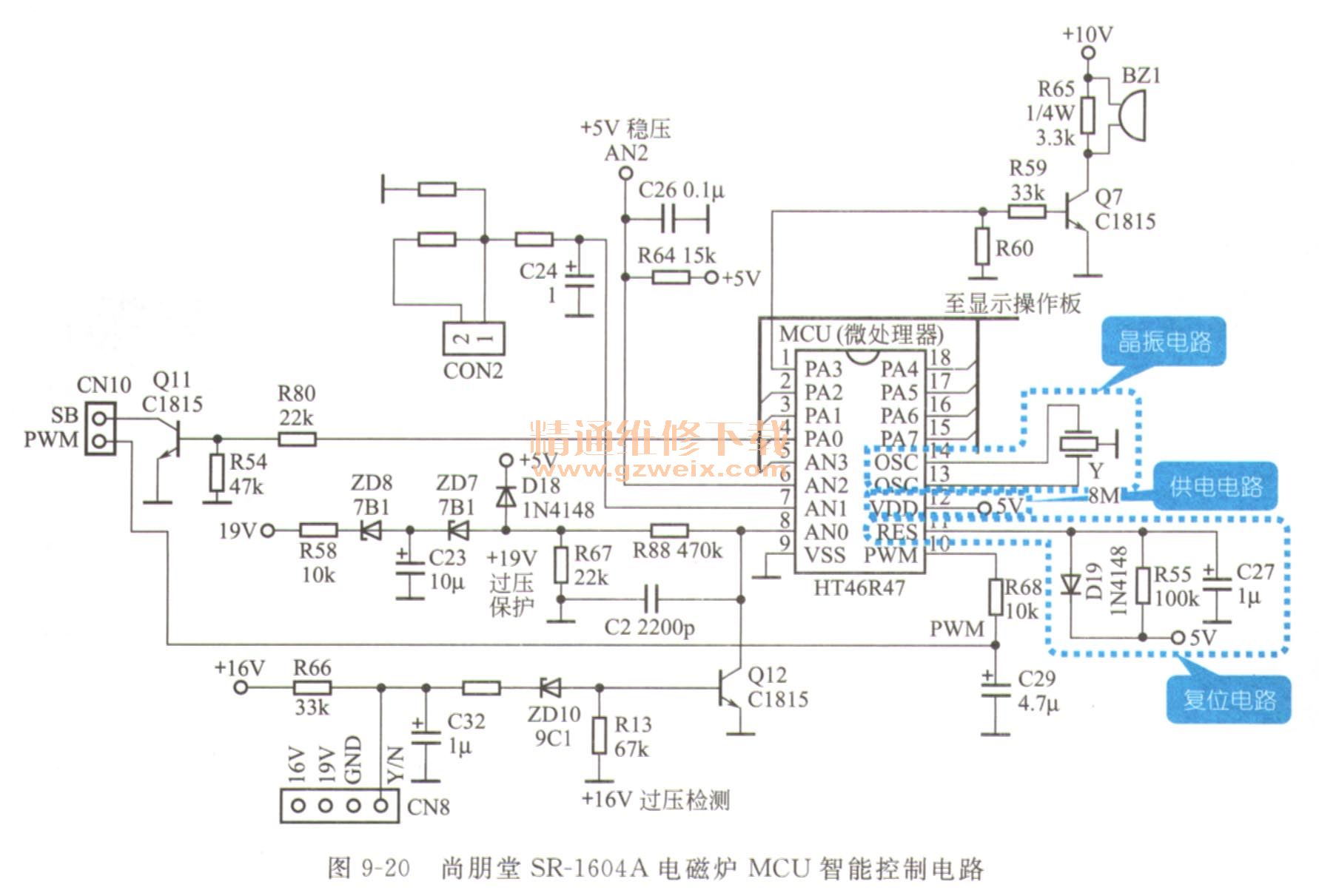

    電磁爐通電無顯示不工作，懷疑是MCU（微處理器）沒有工作導致的，因此需要對MCU（微處理器）的工作條件進行檢測，即供電電路、晶振電路和復位電路。如圖9-20所示為尚朋堂SR-1604A電磁爐MCU智能控制電路。

    電路檢修指導
    懷疑MCU智能控制電路出現故障，應著重檢測供電電路、晶振電路和復位電路。
    （1） MCU（微處理器）的12腳為電源供電電路連接端，如圖9-21所示，經過檢測發現該電壓值異常，＋5V供電端為0V。

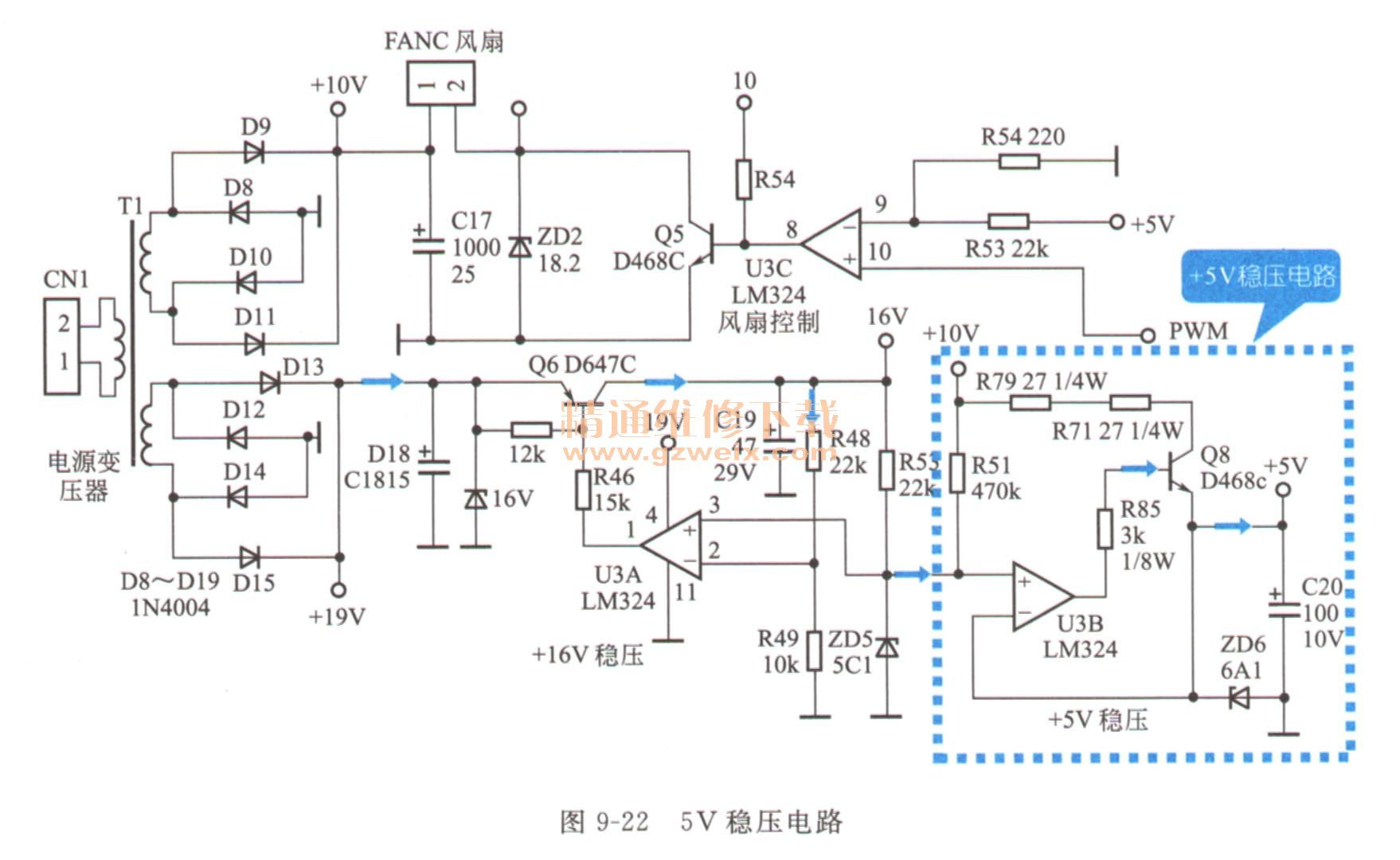

（2）通過檢測說明故障出現在5V供電電路中，如圖9-22所示為低壓整流濾波電路，該電路中的其中一路就是5V穩壓電路。

    （3）檢測低壓整流濾波電路，逐級經過檢測，發現＋19V和＋16V電壓都有，但是檢測不到＋5V電壓，進一步檢測表明故障出現正中。
    （4）對＋5V穩壓電路中的元器件逐個進行檢測，發現晶體管Q8擊穿斷路損壞，如圖9-23。

    （5）更換損壞的元器件之后，開機試運行，故障排除。
