故障診斷：將車發動，運行至熱車狀態（90℃以上）加油門，發動機故障燈亮，EPC燈閃爍。故障燈點亮后進行路試，明顯感到發動機加速無力。

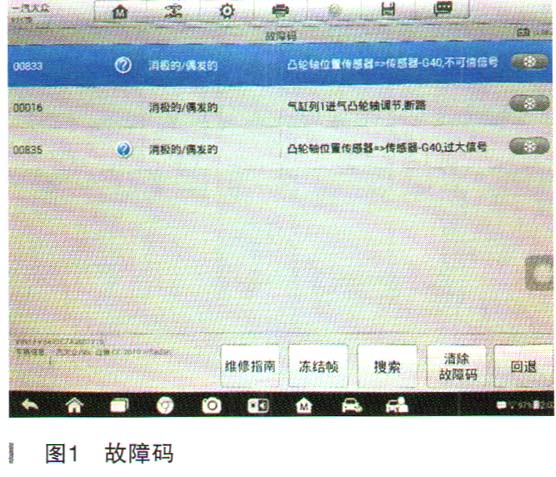

    連接故障診斷儀，檢測到故障碼為：

    00833凸輪軸位置傳感器，傳感器G40，不可靠信號；

    00835凸輪軸位置傳感器，傳感器G40，過大信號；

    00016氣缸列1進氣凸輪軸調節器，斷路，如圖1所示。

    考慮到以上故障碼的狀態均為偶發，那就首先清除所有故障碼后，重新啟動試車。當發動機加速到1000r/min以上時，00833故障再現，而00835、00016清除后不再出現。

    查閱維修手冊和凸輪軸位置傳感器G40的電路圖（如圖2所示）等相關資料，了解故障碼00833的含義以及維修指南。其中是這么說的：“00833—凸輪軸位置傳感器（G40）信號不可信。’，

    可能癥狀：故障指示燈（MIL）激活。

    可能原因：

      （1）連接凸輪軸位置傳感器（G40）的接線故障；

      （2）凸輪軸位置傳感器（G40）故障；

    （3）正時失調。

    可能的解決方法：

      （1）檢查連接凸輪軸位置傳感器（G40）的接線；

      （2）檢查凸輪軸位置傳感器（G40）；

      （3）檢查正時。

    于是，技師根據故障碼00833的維修指南，第一步檢查凸輪軸位置傳感器G40的插頭及連接線路，未發現異常。

    第二步，懷疑凸輪軸位置傳感器損壞，更換凸輪軸位置傳感器，然后清碼試車，故障沒有改變。

    第三步，懷疑正時問題，考慮該車較長的行駛里程及該發動機正時方面的通病，決定把正時組件全部更換，如圖3所示。

    重新裝配后，檢查正時狀態正確無誤，試車結果故障依舊。

    面對發動機正時部件都更換完后還沒有效果，只能尋求技術支持了。

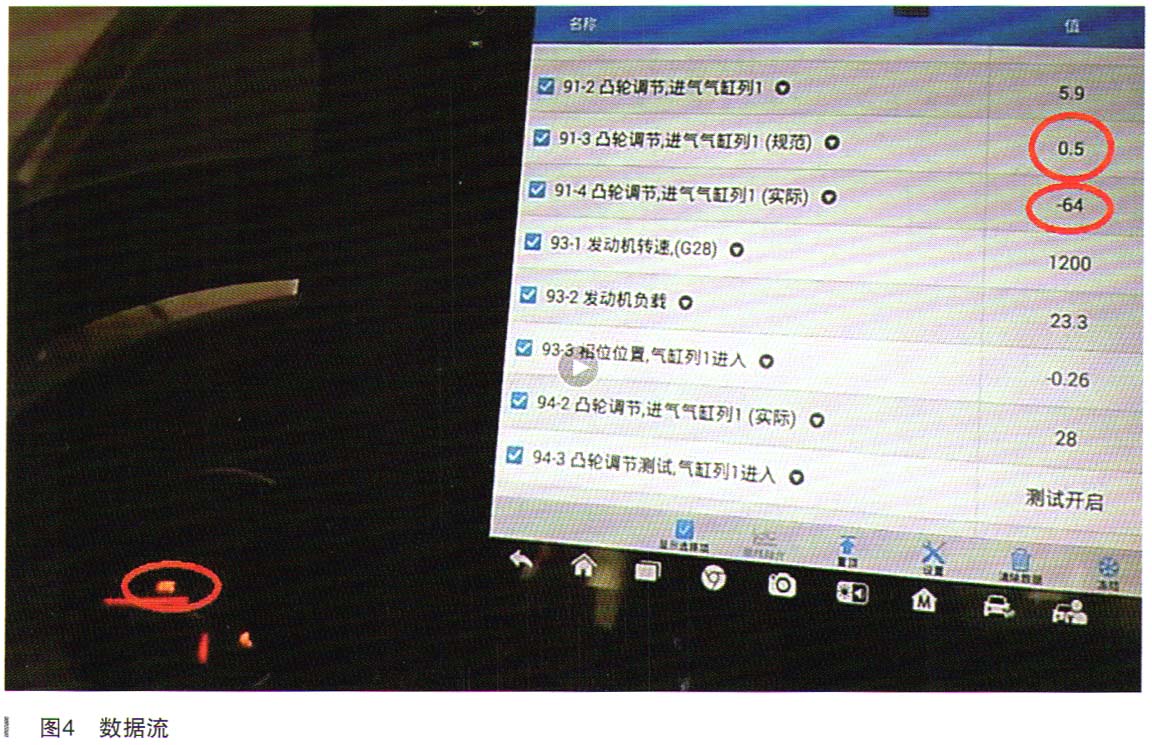

    會診結果，認為正時調節是我們應該重點檢查的部位。連接診斷儀，讀取凸輪軸調節器的動態數據，發現加速到1200r/min，EPC燈閃爍時，氣缸列1凸輪軸調節規范值0.5，與實際值－64偏差很大，如圖4所示。
