故障診斷：首先確認故障現象，行李箱確實不能關閉，經檢查發現是行李箱鎖塊處于常開位置。用一字改錐別動鎖鉤，再關閉行李箱，行李箱能鎖上。這時再用行李箱蓋上的車外解鎖開關開行李箱，發現行李箱鎖電機不動作，行李箱蓋打不開。經過反復驗證，多數情況下是行李箱鎖電機不動作，行李箱蓋打不開，有時行李箱鎖電機也動作一下，但還是打不開行李箱。偶爾也有一次能將行李箱鎖成功解鎖并打開了行李箱蓋。嘗試用遙控器解鎖行李箱，一次也沒有成功過。但用遙控器能正常解鎖和上鎖四個車門和油箱加油口蓋。

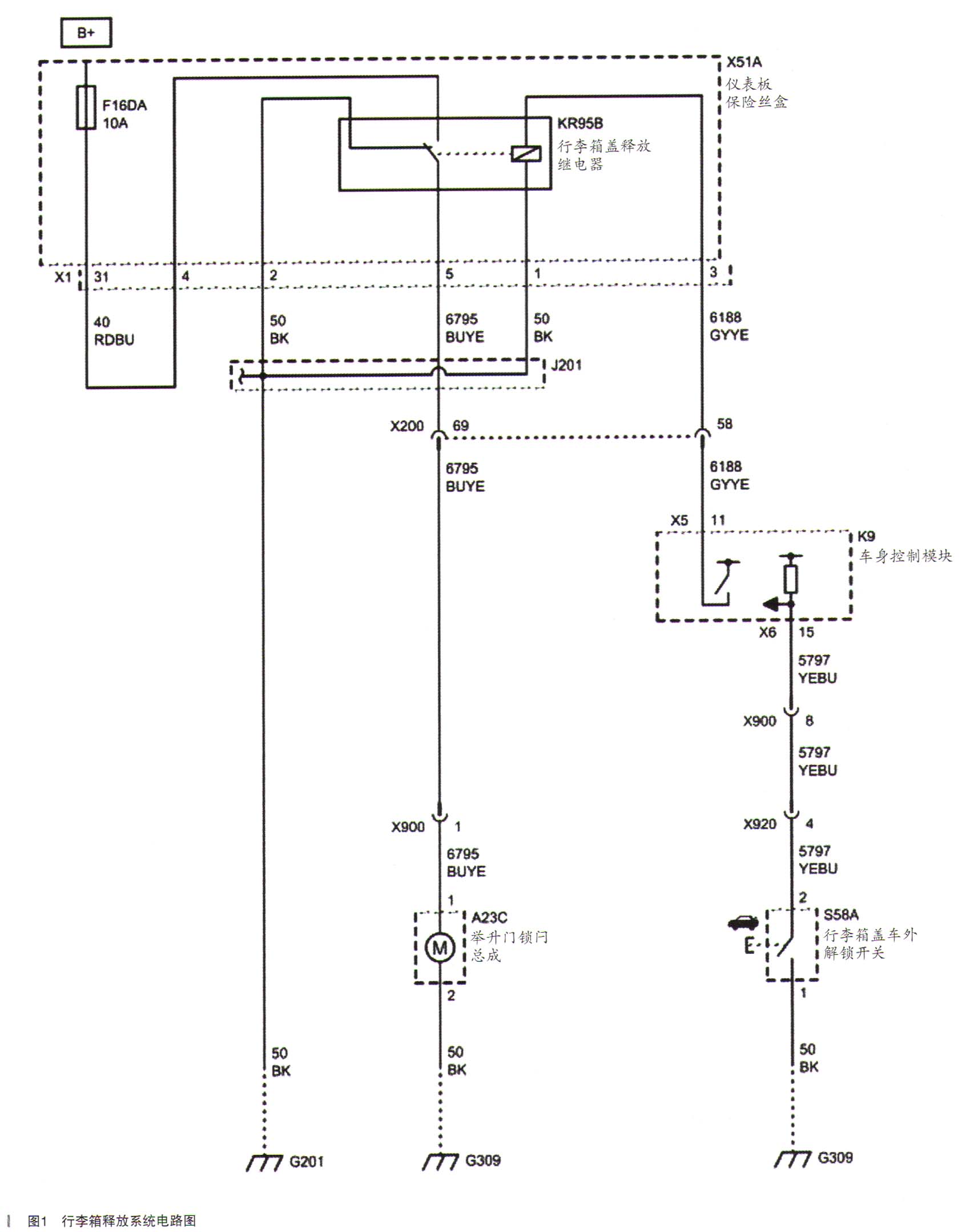

    在科魯茲車維修實踐中，由于洗車等原因使行李箱蓋上的車外解鎖開關進水進而導致不能手動開啟行李箱的情況較為常見。更換行李箱蓋車外解鎖開關試驗，故障依舊。圖1所示為科魯茲的行李箱釋放系統電路圖，從圖中可知當按動車行李箱車外解鎖開關時，開關觸點閉合，使車身控制模塊的X6/15腳置低電位，車身控制模塊的X5/11腳輸出電壓，行李箱蓋釋放繼電器工作，向行李箱鎖電機供電，行李箱解鎖。在點火開關關閉的狀態下，斷開車身控制模塊的X5連接器，從蓄電池處直接引來電源向X5/11腳供電，經過多次試驗，均能解鎖行李箱，且解鎖后行李箱鎖并不處于常開狀態，能再次關閉行李箱。由此看來問題和行李箱鎖、行李箱釋放線路、行李箱車外解鎖開關均無關。剩下就只有車身控制模塊了，但在懷疑車身控制模塊之前，需對其供電和搭鐵做一個仔細的測量，同時也應檢查一下車身控制模塊控制的其他功能是否正常。經測量，供電和搭鐵均正常。檢查車身控制模塊的其他控制功能時發現踩制動踏板時兩制動燈不亮（只有高位制動燈點亮，其中一制動燈燈泡燈絲熔斷），向上扳動轉向柱右側多功能開關時雨刮噴水電機不動作（雨刮能正常工作）。更換兩個全新的制動燈泡，踩制動踏板還是不能點亮，直接向雨刮噴水電機供電，電機能正常工作。考慮到這三個故障部位的線路一起出問題的可能性極小，更加堅定了是車身控制模塊損壞導致的。經檢查，是車身控制模塊電路板上的一個英飛凌芯片和一個三極管燒壞，更換后故障排除，如圖2所示。



    故障總結：需要強調的是在更換車身控制模塊時一定要同時更換兩個制動燈泡。在此后的維修中又遇到過幾例類似故障，均是有制動燈泡斷絲，車身控制模塊三極管和芯片損壞。經過總結，在別克英朗（2009-2014年）和雪佛蘭科魯茲（2009-2014年）車型中若是有以下幾方面故障同時存在，可直接判斷為車身控制模塊損壞：

    踩下制動踏板兩制動燈不亮（燈泡可能有斷絲的，也可能兩個都完好），但高位制動燈能正常點亮；

    操作前風擋噴水開關，雨刮器能正常動作但噴水電機不工作，且不是噴水電機和其線路故障導致；

    點煙器不能正常使用；

    后備箱鎖電機停留在某個位置不能動作致使后備箱不能關閉上鎖；

    若是自動擋車型，可能還伴有摘不下P擋或拔不下點火鑰匙。

    一般上述前三個故障會同時出現，損壞部位有時是一個英飛凌芯片損壞，有時是兩個（另一個是圖2圓圈下方那個），而三極管損壞從2個到8個不等，所以最后表現出來的故障也不盡相同。這也許是科魯茲車身控制單元設計的薄弱環節。后來通過售后加裝尾燈跨接線束也可避免車身控制單元損壞。判斷為車身控制單元損壞不用更換總成（需要編程配置與設定，比較煩瑣），可自己或找汽車電子相關專業人士進行維修。
