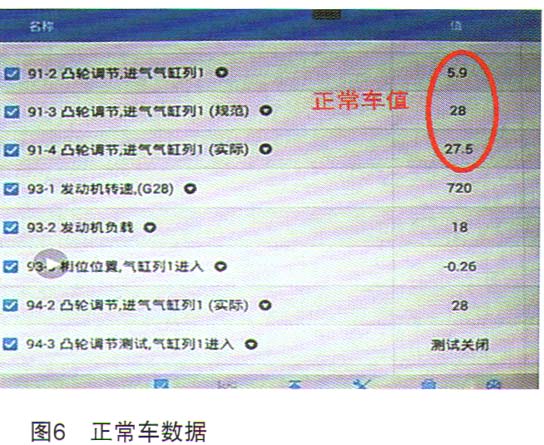

進一步觀察數據發現，凸輪軸調節數值高達87.5%，凸輪軸調節規范值－3，實際值26，仍然偏差很大。再找一臺正常車測試，二組數據對比，確定故障為調節閥執行不力，如圖5和圖6所示。



    拆下調節閥，檢查活動正常無卡滯現象；測量機油壓力也未發現異常；檢查調節器軸承座的單向閥正常，如圖7所示。

    進一步檢查軸承座，發現進氣側軸承孔與凸輪的間隙似乎偏大，有些松曠，如圖8所示。至此，懷疑軸承座間隙偏大，會給系統機油壓力帶來泄壓現象，造成凸輪軸位置傳感器（G40）調節失常。

      數據流顯示，控制單元已發出調節指令，但凸輪調節不到目標角度。該凸輪軸調節主油壓是從氣缸蓋油道經軸承座輸送到調節閥，再由控制單元控制閥的開度來調節凸輪軸角度。

    現在可能因軸承座配合間隙較大，導致送到調節閥的機油壓力（泄壓）不夠，所以控制閥不能正常工作，凸輪調節不到所需位置引發故障。于是立即更換了已損配件，裝復后試車，故障排除。

    故障總結：該案例中，技師以維修手冊為指導，從故障碼含義入手，按維修指南實施作業本沒大錯，但還是忽視了基本的數據采集，最后導致走了很多彎路，誤換了好多配件，造成不必要損失。

    要充分利用診斷工具分析動態數據，從而支撐我們的主觀判斷，尋找到真正的故障部位，從而制定正確的維修方案。
