一輛行駛里程約9萬km的大眾途觀。客戶反映：該車輛停放一晚后啟動無反應，蓄電池電壓正常，手制動無法松開，多個故障燈報警。

    故障診斷：連接診斷儀讀取系統故障碼，轉向柱電子裝置故障碼：52404數據總線丟失信息；5200E驅動系數據總線損壞，主動／靜態。
    根據故障碼含義分析，整車驅動系統均無法直接通信連接，診斷儀無法進入系統，由此可以推測車輛無法啟動的根本原因是因?yàn)閿?shù)據總線無法正常傳遞相關啟動信號而導致，通過電路圖分析，傳動系統CAN總線是由多個控制單元并聯在一起的，每個控制單元之間的驅動總線都是以并聯方式相互互通連接的。因此可能原因是某個控制單元損壞導致CAN線癱瘓，或驅動總線線路中存在斷路、短路等。
    根據電路圖對所有在CAN總線上的控制單元和其中的線路進行檢查，首先對所有驅動系統控制單元進行逐一拔插頭的方式進行排查，故障依舊。然后利用萬用表測量每個控制單元總線互相之間的電阻值，發現僅僅只有四驅控制單元與其他驅動系統單元之間電阻值為無窮大，由此說明問題和驅動單元有關聯了。

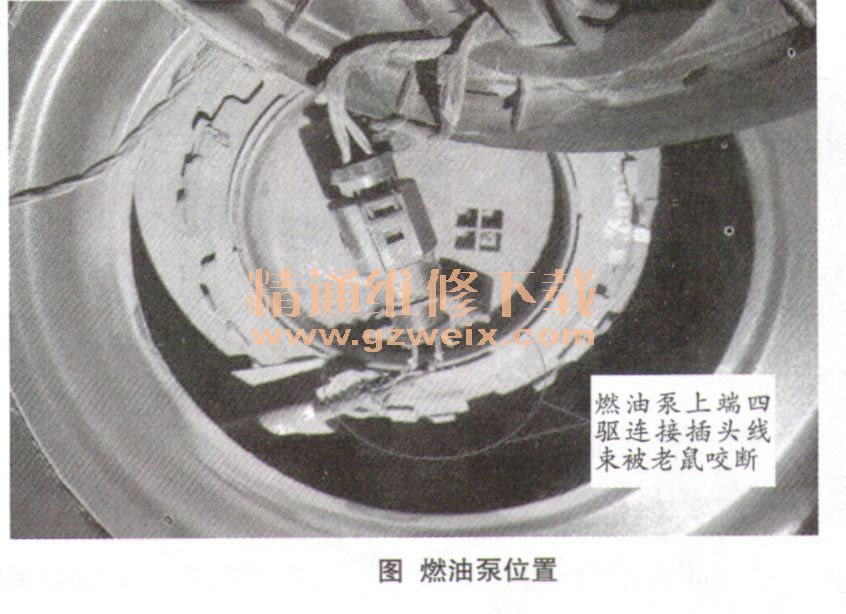

    經過檢查四驅系統線路，發現燃油泵處四驅線路連接插頭線束被老鼠咬斷，而上半段總線則被短路在一起（如圖所示）。

    故障排除：經和客戶協商，暫時修復線束，同時訂購四輪驅動單元尾端線束，線束到貨更換后車輛啟動正常，故障徹底排除。
    故障總結：通過故障碼和電路圖分析可能導致故障發生的原因，多利用測量工具進行測量，不放過任何一個可能性，總能快速排除故障。很多時候！我們對車輛無法啟動且一看到儀表上很多故障燈均點亮不熄的時候，會感覺故障范圍太大而無從下手。實際上在這個時候只要自己能靜下心來依據診斷系統讀取的故障內容及數據流來分析故障似乎也不是那么復雜，就這輛車來看，儀表上所有故障燈亮以及無法啟動均因?yàn)閿?shù)據總線線路短路而導致控制單元通信信息錯誤，驅動系統內無法傳遞所需的信號，才會出現以上一系列的故障。
