一輛行駛里程超21萬km、配置3.0L發動機的寶馬330i轎車。這是一輛門店技師無法做出準確判斷的故障車，送來總部請求技術支持。接手后了解到此車的空調制冷時有時無，無論在怠速還是行駛中都是同樣的問題。
    故障診斷：連接故障診斷儀，啟動發動機后打開空調，感覺空調工作時制冷效果正常。查看數據流，蒸發器溫度在4℃左右。
    在發動機溫度逐漸上升之后，此時可以觀察到空調出風口有時會出熱風，之后的工況就一直保持這樣的故障狀態。這時從冷媒壓力表上可以看出壓縮機停止了工作，高低壓兩端壓力平衡至800kPa左右。

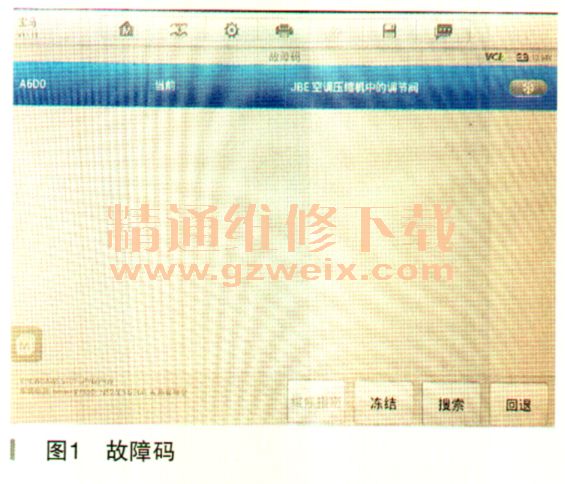

    用診斷儀查看故障碼，顯示為壓縮機中的調節閥故障，如圖1所示。

      查找相關線路圖（如圖2所示）分析，此壓縮機是屬于變排量。根據故障碼的提示，技師判斷問題范圍可能為壓縮機調節閥損壞、控制調節閥的線路故障以及空調控制單元故障。

    從圖中分析，壓縮機調節閥的線路共有三根，其中一根是控制線（占空比信號）、一根是反饋線和一根搭鐵線。
    先用萬用表檢查X1936的2號腳，搭鐵正常；然后用手持式示波器檢查X1936的1號腳，顯示出來的波形完全正常。示波器檢查X1936的3號腳，顯示出來的波形也正常。
    既然測試的結果表明所有的占空比控制信號和反饋信號以及搭鐵回路都是正常的，那就直接排除了空調控制單元和相關線路的問題。唯一能認定的就是壓縮機調節閥機械故障。
    更換壓縮機總成后故障排除。
    故障總結：此故障的排除似乎非常簡單，你甚至可以依據故障碼，不做任何檢測就更換壓縮機總成。盡管湊巧也能解決問題，但“純屬巧合”的維修方式不是我們需要的。事實上門店不敢修的原因是：①沒有進行線路圖分析；②對全白動空調的控制方式不理解；③沒有能力使用如示波器等的測試工具。
    由此可見維修資料及專用工具在現代高級車的維修中是多么的重要，任何憑經驗和僥幸、猜謎式的維修，都應該被拋棄。
