一輛2014年生產的雪佛蘭科魯茲轎車，發動機型號LDE，駕駛員感覺車輛在行駛過程中動力不足從而進店維修，在故障的診斷過程中車輛卻出現了發動機無法啟動，啟動機不運轉的故障現象。

    故障診斷：原本可以啟動的發動機，怎么會在維修時無法啟動呢？根據啟動機不運轉的故障現象，初步判斷是車輛在診斷過程中使蓄電池過度虧電而造成的。首先用萬用表測量蓄電池電壓為9.59V，接下來用電源電壓為12V的備用電源再次啟動車輛，啟動機仍然不運轉。這就排除了由于蓄電池過度使用而造成車輛不能啟動的可能。

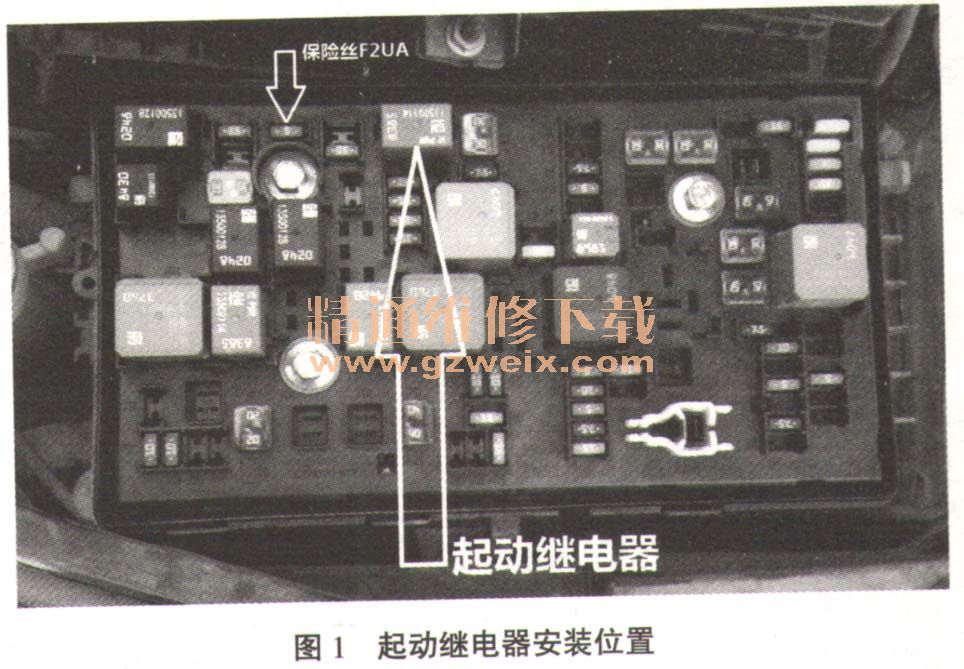

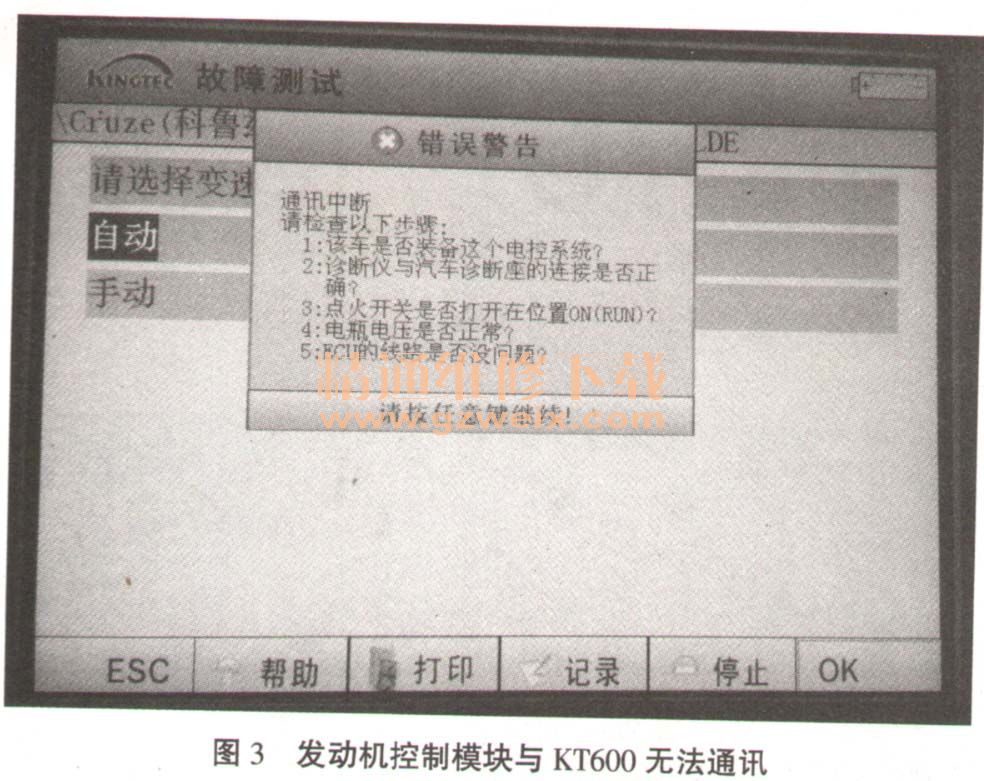

    找到啟動機繼電器KR27（如圖1所示），直接短接KR27的30端子和87端子，啟動機可以運轉。根據該現象確定啟動機所在的啟動機繼電器觸點電路沒有問題，而且啟動機也無故障。那么造成啟動機無法工作的原因是不是啟動繼電器的線圈控制電路出了問題？查閱維修手冊中的啟動系統電路圖（如圖2所示），從啟動電路上可以看出，啟動繼電器線圈的電源是從發動機控制模塊K20的XI-29端子輸出的，用萬用表電阻擋位測量發動機控制模塊的K20的X1 -29至啟動繼電器KR27-86端子之間導線電阻為0.1Ω，正常。啟動繼電器KR27 -85端子至G111搭鐵之間的阻值為0.1Ω正常。啟動繼電器線圈電路連接正常，難不成是發動機控制模塊K20不輸出啟動繼電器線圈的工作電壓？為了檢測發動機控制模塊的性能，用故障診斷儀KT600讀取發動機控制模塊K20的故障碼和數據流，在使用故障診斷儀進入發動機控制模塊時，KT600竟然無法和發動機控制模塊K20通信（如圖3所示）。不知無法通信原因是發動機控制模塊的電源電路故障還是發動機控制模塊K20本身故障？也可能是發動機控制模塊K20與故障診斷儀KT600之間的通信線路故障。





    為了進一步查找故障點，使用故障診斷儀KT600連接變速器控制模塊，KT600能進入變速器控制模塊，并讀出U0100與發動機控制模塊失去通信的故障碼。由此判斷故障是線路或者部件故障，而非故障診斷儀與發動機控制模塊K20之間的通信線路故障。由于發動機控制模塊損壞的可能性較小，也本著故障診斷由簡入繁的原則，接下來首先查找K20電源電路，通過查閱維修手冊找到發動機控制示意圖（如圖4所示）。測量電源電路上的保險絲F2UA，發現車上的保險絲是5A，而電路圖上標注的保險絲15A，初步判斷是由于保險絲容量過低無法滿足車輛設計需要的15A的電流，從而造成保險絲熔斷。拔下2號位置的5A保險絲，用萬用表測量，發現保險絲熔斷。為了全面診斷電源電路，用萬用表電壓擋測量保險絲F2UA一端電壓為電源電壓，正常。保險絲另一端至發動機控制模塊K20的X1-12之間的電阻為0.1Ω,正常。測量發動機控制模塊K20的X2-73與搭鐵點G111之間的電阻為0.1Ω，正常。至此找到造成發動機無法啟動，啟動機無法運轉的故障是由于保險絲F2UA位置的保險絲容量選擇不當而熔斷，從而使發動機控制模塊K20電源電路斷路而造成的。

    故障排除：更換保險絲F2UA（15A），啟動發動機時，啟動機正常工作，發動機正常運轉。借助故障診斷儀KT600再次讀取發動機故障碼和數據流，找到發動機動力不足是由于3缸噴油器故障造成，通過更換噴油器而最終排除故障。
    故障總結：在發動機動力不足的故障診斷過程中出現了發動機無法啟動的故障現象，造成原來的故障無法排除。通過對啟動繼電器觸點短路試驗，判斷故障在發動機控制模塊K20，而這并非真正的故障部位。借助故障診斷儀和電路原理圖才正確找到故障部位是發動機控制模塊K20電源電路。通過對原理圖分析，查找電源電路時發現F2UA保險絲熔斷。原本電源電路中15A的保險絲卻在車上使用了5A的保險替代從而造成電路的大電流熔斷了小容量的保險裝置，導致發動機控制模塊K20電源電路斷路，發動機控制模塊無法正常工作。車輛在選用各系統保險裝置的時候都是經過原理分析和實驗的，隨意更換不匹配的線路元件會造成線路故障的發生。建議車輛在維修過程中，維修技師都能?chē)?yán)格執行廠家規范，也能避免以后車輛在使角過程中給車主帶來更多的麻煩。
