一輛行駛里程約1.7萬 km的雪佛蘭邁銳寶1.6T轎車。用戶反映：該車發動機加速無力。
    初步診斷：接車后先試車，該車發動機故障燈點亮，同時伴有加速無力且尾氣過濃現象。使用金德KT600診斷儀對發動機系統進行診斷，有故障碼P0106，含義為進氣歧管絕對壓力傳感器性能；故障碼P0107，含義為進氣歧管絕對壓力傳感器信號電壓過低。清除掉故障碼，進行路試，發動機故障燈再次點亮，重新進行診斷，仍然有故障碼P0106、P0107。

    故障分析：從故障碼的情況確定要檢查進氣壓力傳感器。進氣壓力傳感器的工作原理是隨著發動機不同的轉速負荷，感應進氣歧管內的進氣壓力變化，再把傳感器內部電阻的改變轉換成電壓信號，供電子控制單元修正噴油量和點火正時角度。雪佛蘭邁銳寶出現P0106、P0107故障碼的可能原因有：傳感器安裝損壞、線束連接器松動、進氣壓力傳感器壓敏電阻故障、傳感器臟堵、傳感器線路、ECu故障等。

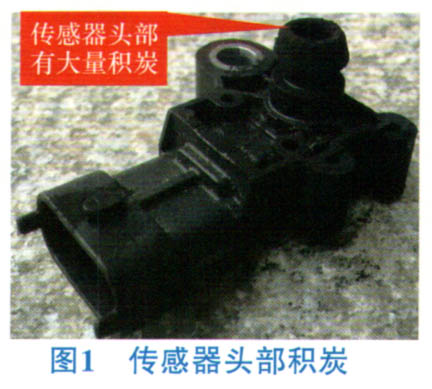

    故障診斷：邁銳寶的進氣壓力傳感器安裝在進氣歧管上，從外觀檢查傳感器外殼和線路，沒有損壞。檢查安裝情況，安裝到位沒有出現松動。拆下來傳感器進行檢查，傳感器頭部沒有堵塞但是有很多積炭（圖1），初步懷疑積炭過多導致傳感器工作不正常。

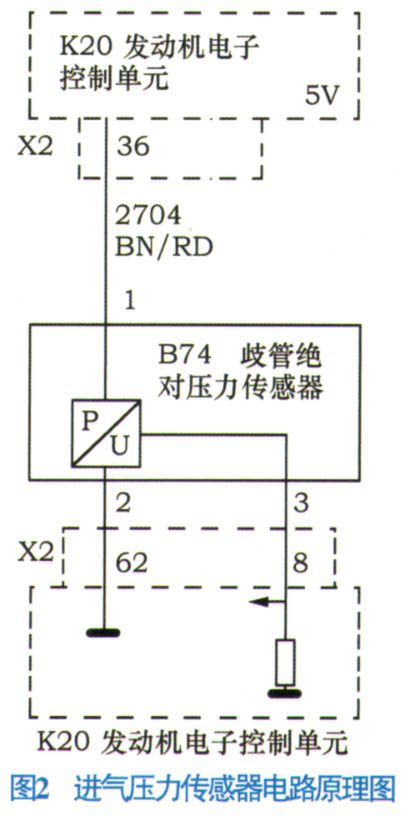

    用專用節氣門清洗劑小心清洗傳感器頭部的積炭，并晾干，清洗后裝復試車，發動機加速還是無力，故障依舊，說明故障原因并沒有徹底排除。查閱維修手冊，檢查進氣壓力傳感器電路圖并進行分析，電路圖見圖2。

    根據電路圖進行分析，得知進氣壓力傳感器的5V電源線與發動機電子控制單元ECM的X2端子36相連，搭鐵線與ECM的X2端子62相連，信號線與ECM的X2端子8相連。接通點火開關測試電源線和搭鐵之間的電壓，顯示5.02V，查閱維修手冊數值是正常；斷開蓄電池負極2 min后，拔下B74歧管絕對壓力傳感器插頭，測量搭鐵線B74-2端子與車身搭鐵之間的電阻，顯示0.2Ω，查閱維修手冊是正常數值；測試傳感器信號線B74-3端子與車身搭鐵之間的電阻，顯示為6.7Ω，查閱維修手冊數值正常。
