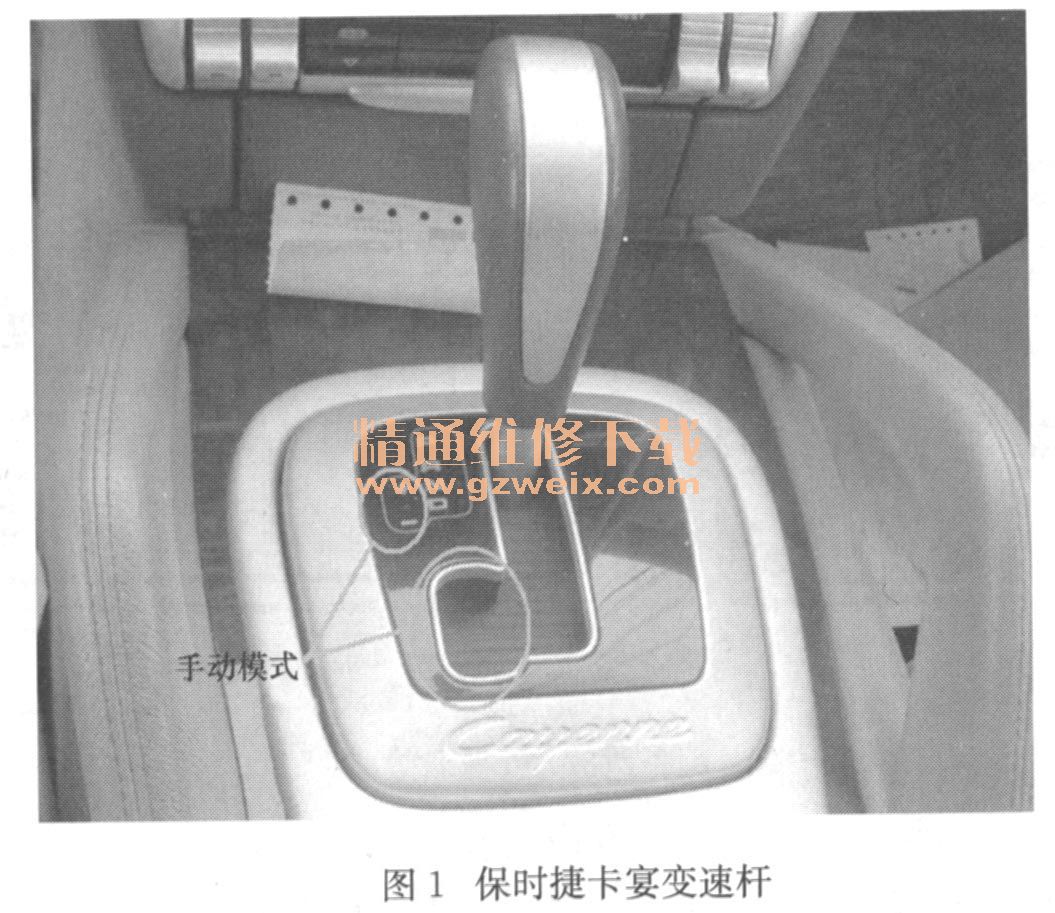

一輛行駛里程超20萬km，配用4. 8L V8發動機和日本愛信（AISIN）公司生產的TR-60SN型6速手／自動一體式電子控制自動變速器的2004年保時捷卡宴越野車。圖1為保時捷卡宴變速桿。

    故障現象：該車行駛約20萬km時，在正常行駛過程當中偶爾會出現“闖車”現象。
    前期維修經過：由于初始故障現象并不是特別明顯，“闖車”感覺也并不是很強烈，而且還是偶發性的，考慮到該車的行駛里程，修理廠更換了該變速器專用的ATF。更換ATF后，短時間故障現象并沒有出現，可運行一個月左右，“闖車”現象越來越明顯，同時頻率也明顯高于以前，于是該車再次返回修理廠。由于該廠對新型自動變速器了解不夠，不敢貿然修理。
    考慮到故障現象比較明顯，第一步還是先確定故障現象表現在哪一個檔位上，這樣也好進行下一步的故障診斷。經過仔細的路試，基本可以將該車的故障定義為一起“換檔品質”故障，而且在深踩加速踏板試車時，4-5檔、5-4檔以及5-6檔沖擊感比較明顯。于是，決定先仔細清潔一下液壓控制閥體再說。結果清潔后故障現象絲毫沒有得到改善，反而還略加嚴重。從油底殼中沒有發現任何不良顆粒，說明機械方面的原因很小，電控系統中也沒有存儲任何故障信息，加之對動態數據了解的不是很深，所以仍然還是懷疑液壓控制系統不正常。這樣再次拆解液壓控制單元，把相同阻值的電磁閥位置進行了互換。由于在互換電磁閥過程當中，沒有留下任何標記，到最后不清楚電磁閥的原始位置了，這時，因為互換電磁閥位置后，新的故障出現了：幾乎每一個換檔點都會沖擊，同時，在原地掛檔時有時會出現踩加速踏板不走車的現象，再繼續踩加速踏板會出現嚴重的沖擊感。
    故障現象及信息的確定：在這種情況下，經過與車主協商，決定來京維修。接手該車經過路試后，證實以上故障現象均存在。考慮到因為修理廠拆動閥體后才導致更多故障的出現，所以沒有急于去查找其他地方的原因，而是決定直接將液壓控制閥體拆下來進行相關檢查。當拆下油底殼時，發現有少量的磨損顆粒，同時ATF還有一點兒的蝴臭味，并變?yōu)榧t褐色。這說明該車在來京的路上變速器內部摩擦片應有燒損跡象，此時只能分解變速器做機械部件的檢查了。
    在分解變速器檢查各機械部件過程當中，只是發現最小的那一組摩擦片有燒損痕跡（圖2）。其實這組燒損的離合器是4/5/6檔離合器，其他元件則完好無損。

    特別注意：仔細檢查閥體過程當中，沒有發現各閥門有錯裝現象，但對比以前維修更換下來的閥體，發現有一個電磁閥位置肯定裝錯了。后來，對照原廠維修資料得知，位置錯誤的電磁閥（圖3灰顏色插頭）位置為系統壓力調節電磁閥N93的位置，而灰顏色插頭的電磁閥實際應為換檔電磁閥N92。該電磁閥控制著3/5/R檔離合器的接合與分離。因此，位置搞錯后出現了其他的問題。

    故障排除：重新調整電磁閥位置，更換4/5/6檔離合器及其他密封元件后，再次進行路試，結果無爬行等故障排除，但4-5檔、5-4檔沖擊故障仍然存在。跟車來京的原來的維修人員反映說，當前的故障現象跟他們未維修前的故障現象基本一樣。這說明又恢復到了原始故障當中。根據對這款自動變速器的維修經驗得知，“5-4”檔沖擊的問題是當前保時捷卡宴吉普車、大眾途銳吉普車及奧迪Q7吉普車使用同一款自動變速器的通病。更換全新液壓控制單元，故障徹底排除。
    總結：本來初始直接可以更換一個液壓控制單元即可解決該車問題，又由于不規范的操作導致新問題的出現。這說明修理人員應及時改變過去維修的傳統觀念，不要遇到任何換檔質量的問題就去清洗閥體，調換電磁閥，要清楚一些新型自動變速器的液壓控制閥體中的閥門是經過特殊加工處理的，一般不會輕易出現磨損卡滯現象，反倒閥門的閥腔卻很容易磨損。還有，在新型電子控制自動變速器中，大量使用的頻率控制電磁閥，在整個自動變速器循環工作過程當中，其工作頻率不一樣，也不要輕易調換。
