一輛行駛甲程約13萬km、底盤號LE4205140，裝配274渦輪增壓發動機的奔馳C180轎車。客戶反映：該車提速發悶，加速無力。

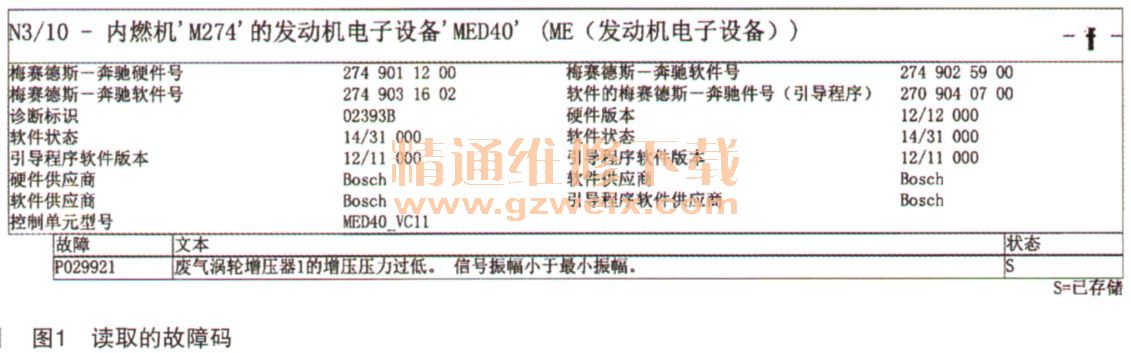

    故障診斷：接車后啟動著車，發動機能夠順利啟動，啟動后運轉平穩，儀表上無任何報警。同客戶一起試車，發現把加速踏板踩到底，發動機轉速迅速仁升到3000r/min以上，但是車速提升很慢，同客戶描述一致。連接診斷儀進行快速測試，讀取到故障碼如圖1所示。

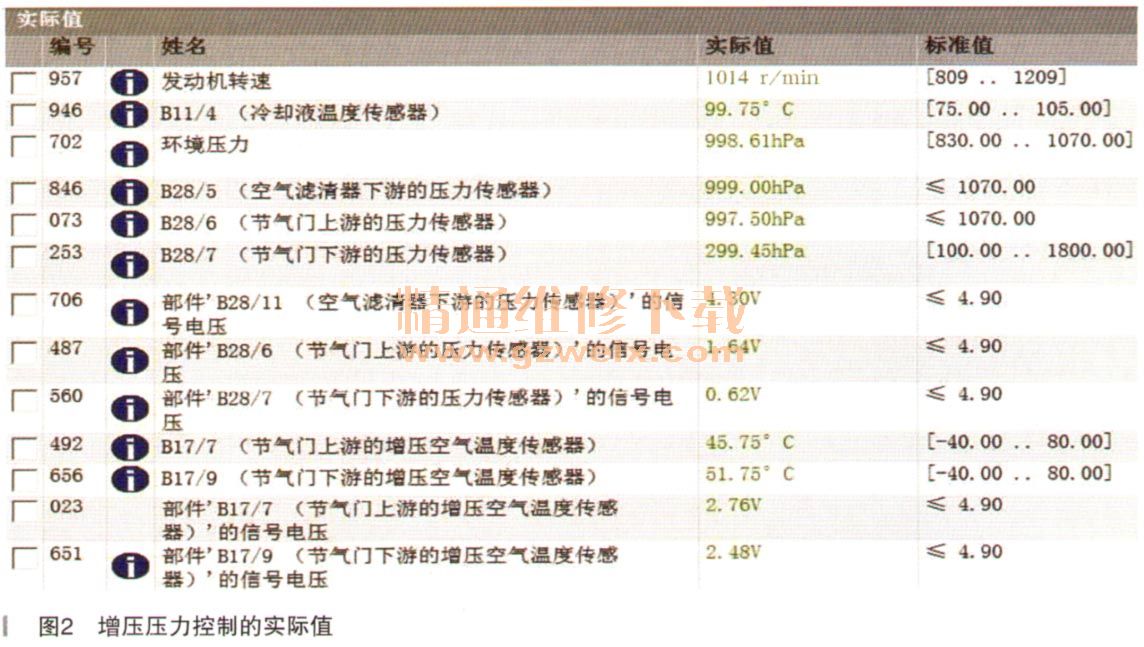

    此時進入實際值，查看增壓壓力控制的實際值，發現都在正常范圍內（如圖2所示），由于是存儲故障碼，清除后并再次刷新故障碼，顯不無任何故障碼。但是試車時發現依然不能正常加速，再次連接診斷儀測試，還是報增壓壓力過低的故障碼。嘗試對發動機控制單元進行升級后，故障依舊。

    經過反復試車發現，車輛啟動后能夠正常加速，但是猛踩兩三次加速踏板后，故障就會出現，感覺渦輪增壓器沒有工作，明顯加速無力。熄火后重新啟動，故障就會消失，義能正常加速，但是在等紅綠燈時踩住制動踏板通過ECO自動熄火，再次啟動后故障并不會消失。如果啟動后輕踩加速踏板加速，故障就一直不會出現。帶上診斷儀試車，發現在急加速時，節氣門上游的壓力傳感器數值能在瞬間達到1200hPa，正常行駛時節氣門上游壓力傳感器在1000hPa左右，增壓壓力調節器的脈沖負載系數在90％左右，對比正常車發現節氣門上游壓力傳感器急加速時可以達到1400hPa。故障出現后，增壓壓力調節器脈沖負載系數變?yōu)?，并且不會變動，顯然是由于存在故障而進入了應急模式，如圖3所示。

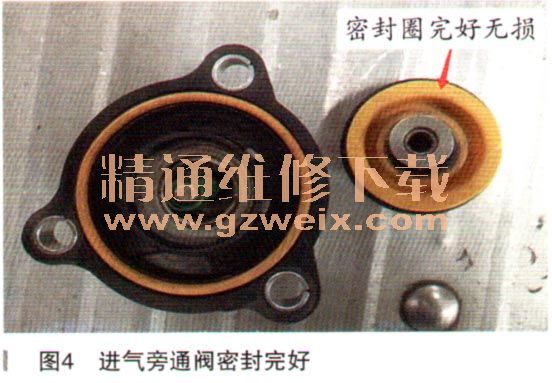

    于是根據故障引導進行檢測，引導提不檢測增壓壓力控制，首先通過促動檢測部件增壓壓力控制變換器，在促動時能夠看到真空罐控制拉桿在運動，經檢查拉桿運動正常。接著需要檢測旁通空氣轉換閥的密封圈，經檢查密封圈密封良好，如圖4所示。接著故障引導提示檢測部件B28/6（節氣門上游壓力傳感器）是否有污物，檢測導線和插頭是否接觸不良和腐蝕，檢測結束。
