5.1前橋及前懸架的維護
    前橋及前懸架總成的分解圖，如圖5-1所示。

    5.1.1前懸架總成的拆裝
    前懸架總成的分解圖，如圖5-2所示。

    （1）前懸架總成的拆卸
    ①取下車輪裝飾罩。
    ②旋下輪轂與傳動軸的自鎖螺母（擰緊力矩30N·m）。注意：車輪必須著地。
    ③卸下墊圈，擰松車輪緊固螺母（擰緊力矩110N·m），拆下車輪。
    ④旋下制動鉗緊固螺栓（擰緊力矩70N·m），如圖5-3所示，取下制動盤。



    ⑤取下制動軟管支架，并用鐵絲將制動鉗固定在車身上（圖5-3中上部箭頭所示）。注意：不要損壞制動軟管。
    ⑥拆下球頭銷緊固螺栓（圖5-3中下部箭頭所示）。
    ⑦壓下轉向橫拉桿接頭（擰緊力矩30N·m），如圖5-4所示。

    ⑧擰下橫向穩定桿的緊固螺栓（擰緊力矩25N·m），如圖5-5所示。

    ⑨拆下傳動軸（VL節）與輪轂的固定螺母。
    ⑩向下欺壓前懸架下?lián)u臂，從車輪軸承殼內拉出傳動軸；或利用兩個固定車輪凸緣上的螺孔，．將壓力裝置V. A. G1389固定在輪轂上，用液壓裝置從輪轂中拉出傳動軸，如圖5-6所示。拆下傳動軸后，卸下壓力裝置。

    ⑧取下蓋子，支承減振器支柱下部或者沿反方向固定。旋下活塞桿的螺母，用內六角扳手阻止活塞桿的轉動，如圖5-7所示。

    （2）安裝
    前懸架總成安裝的順序與拆卸時相反，但在安裝時應注意以下事項。
    ①不允許對前懸架總成進行焊接或整形處理，不合格的零部件總成應更換。
    ②安裝傳動軸時，應擦凈傳動軸與花鍵齒面上的油污，去除防護劑的殘留物。在外萬向節（RF節）花鍵齒面上涂上一圈5mm寬的防護劑D6，然后進行傳動軸裝配，如圖5-8所示。涂防護劑D6的傳動軸安裝后應停車60min，然后才可使用。

    ③所有螺栓和螺母應按規定力矩擰緊。
    ④所有自鎖螺母，必須更換新件。

    5.1.2傳動軸（半軸）總成的拆裝
    傳動軸（半軸）總成的分解圖，如圖5-9所示。

    （1）拆卸
    ①在車輪著地時，擰下傳動軸與輪轂的緊固螺母。
    ②擰下傳動軸凸緣上的緊固螺栓，如圖5-10中箭頭所示。

    ③將傳動軸與凸緣分開。
    ④從車輪軸承殼內拉出傳動軸；或者利用壓力裝置V. A. G1389拉出傳動軸。
    注意：拆卸傳動軸時，輪轂絕對不能加熱，否則會損壞車輪軸承，原則上應使用拉具。拆掉傳動軸后，應裝上1根連接軸來代替?zhèn)鲃虞S，防止移動卸掉傳動軸的車輛時，損壞前輪軸承總成。
   （2）安裝
    ①擦凈傳動軸和花鍵上的油污，涂上鏗基潤滑脂。
    ②在外萬向節（RF節）的花鍵上涂上一圈5mm的防護劑D6，然后裝上傳動軸花鍵套。涂防護劑后的傳動軸安裝后應停車60min，然后才可使用汽車。
    ③如圖5-11所示，將球頭銷重新裝配在原位置，并擰緊螺母。在安裝球頭銷時，不能損壞波紋管護套。


    ④必要時檢查前輪外傾角。
    ⑤車輪著地后，擰緊輪轂固定螺母。

    5.1.3減振器的檢查和更換
    ①用拉具壓住彈簧座圈，壓縮壓緊彈簧，如圖5-12所示。如果沒有專用工具V. A. G1403，可用專用工具VW340代替。

    ②松開開槽螺母，放松彈簧，可以用扳手A阻止活塞桿的轉動，以便松開螺母，如圖5-13所示。

    ③拆卸減振器，如圖5-14所示。

    ④按照拆卸相反的順序安裝減振器。

    5.1.4前懸架支柱總成的拆裝與檢查
    （1）拆卸
    ①拆下制動盤。
    ②拆下?lián)跄喟濉?br/>     ③壓出輪轂，如圖5-15所示。注意：壓出輪轂時，車輪軸承有可能被損壞。

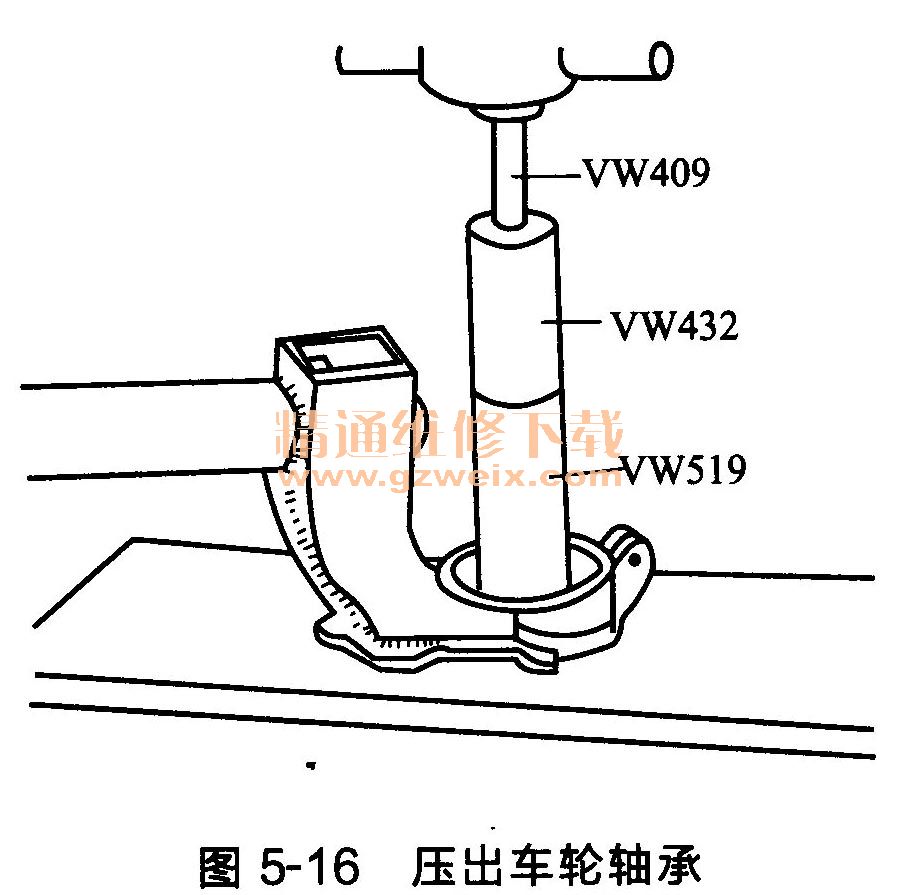

    ④拆下兩側彈簧擋圈，壓出車輪軸承，如圖5-16所示。



    ⑤拉出軸承內圈，如圖5-17所示。注意：只能使用帶箍圈的拉具，拉具上的鉤子表面在使用前要用砂紙打磨一下。

    （2）檢查
    在零件全部解體后，應進行清洗、檢查，必要時測量。如有下列情況，必須更換新件。
    ①制動盤工作面嚴重磨損超出規定，或表面出現裂紋。
    ②擋泥板嚴重扭曲變形。
    ③輪轂花鍵松曠，磨損嚴重。
    ④彈簧擋圈失效。
    ⑤車輪軸承損壞（注意：需要更換整套軸承）。
    ⑥前懸架支柱件任何一條焊縫出現裂紋或嚴重變形。
    （3）安裝及調整
    ①先裝外彈簧擋圈，在車輪軸承座涂上潤滑脂，然后壓入軸承A，壓至極限位置，最后裝上內彈簧擋圈，如圖5-18所示。

    ②調整內、外彈簧擋圈開口的位置，使其相差180°。然后轉動軸承內圈，觀察其是否正常。
    ③在輪轂花鍵和軸承頸上涂上潤滑脂，然后壓入軸承內，如圖5-19所示。注意：壓入輪轂時，專用工具VW519只能頂住內軸承的內圈。

    ④用3個M6螺栓固定擋泥板（擰緊力矩為10N·m），使其緊貼在車輪軸承座的凸緣上。
    ⑤用非纖維材料擦凈制動盤工作表面，不能有油污。裝上制動盤，且緊貼在輪轂的接合面上。
    ⑥用手轉動制動盤，觀察其是否有卡滯或異響現象。

    5.1.5萬向節的維護
    （1）萬向節的拆卸
    ①用鋼鋸將萬向節防塵罩上的夾箍鋸開（圖5-20中箭頭所示），拆下防塵罩。

    ②用一把輕金屬錘子用力從傳動軸上敲下外萬向節（RF節），如圖5-21所示。



    ③拆卸彈簧鎖圈，如圖5-22所示。

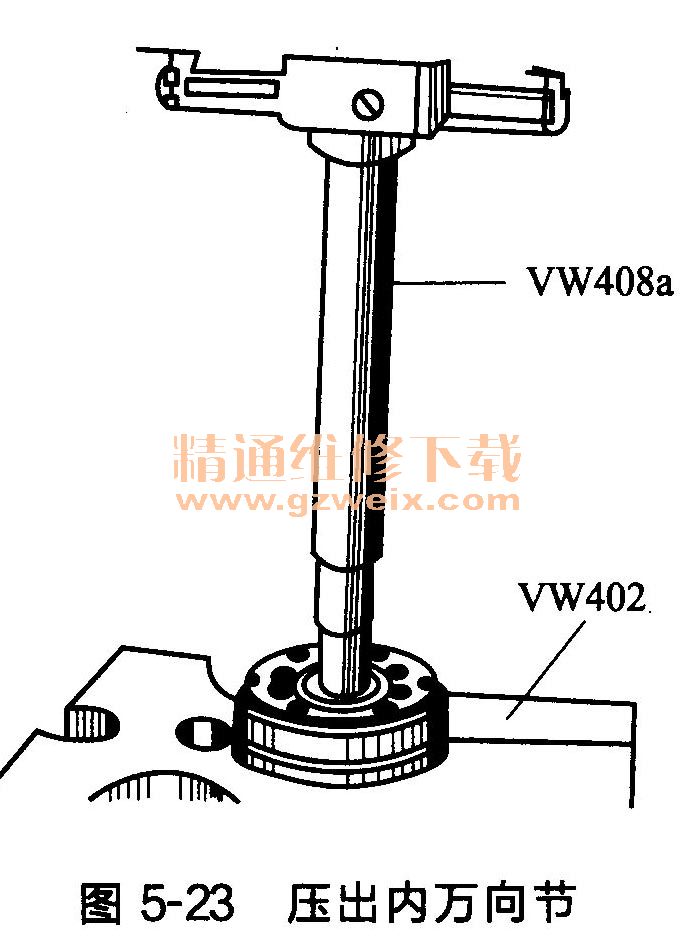

    ④壓出內萬向節（VL節），如圖5-23所示。


    ⑤拆散之前用電蝕筆或油石在鋼球球籠和外星輪上標出內星輪的位置。
    （2）萬向節的分解
    ①外萬向節（RF節）
    a．旋轉RF節內星輪與RF節球籠，依次取出鋼球，如圖5-24所示。

    b．用力轉動RF節球籠直至兩個方孔（圖5-25中箭頭所示）與RF節外星輪對直，連同RF節外星輪一起拆下RF節球籠。



    c．把RF節內星輪上扇形齒旋入RF節球籠的方孔，然后從RF節球籠中取下RF節內星輪，如圖5-26所示。

    ②內萬向節（VL節）
    a．轉動VL節內星輪與VL節球籠，按圖5-27中箭頭所示方向壓出VL節球籠里的鋼球。注意：VL節內星輪與殼體是一起選配的，不能互換。

    b．從球槽上面（圖5-28中箭頭所示）取出VL節球籠里的VL節內星輪。

   （3）萬向節零部件的檢查
    ①檢查外星輪、內星輪、球籠及鋼球有無凹陷與磨損。
    ②各萬向節處的6顆鋼球要求一定的配合公差，并與內星輪一起成為一組配合件。
    ③如果萬向節間隙已經明顯過大，萬向節必須更換。如果萬向節呈光滑無損或者能看到鋼球的運轉，則不必更換萬向節。
    ④檢查防塵罩是否破裂、擋圈和座圈是否失效，否則應予以更換。
   （4）萬向節的裝配
    ①內萬向節（VL節）
    a．對準凹槽將VL節內星輪嵌入VL節球籠，VL節內星輪在VL節球籠內的位置無關緊要。
    b．將鋼球壓入VL節球籠（圖5-29），并注入G6潤滑脂90g.

    c．將帶鋼球與VL節球籠的VL節外星輪垂直裝入殼體，如圖5-30所示。注意：旋轉之后，VL節外星輪上的寬間隔口應對準VL節內星輪上的窄間隙b，轉動VL節球籠以便嵌入到位；VL節內星輪內徑（花鍵齒）上的倒角必須對準VL節外星輪的大直徑端。

    d．扭轉VL節內星輪，這樣VL節內星輪就能轉出VL節球籠，如圖5-31中箭頭所示，使鋼球在與VL節外星輪中的球槽配合有足夠的間隙。

    e．用力欺壓VL節球籠，如圖5-32中箭頭所示，使裝有鋼球的VL節內星輪完全轉入VL節外星輪內。
    f．用手將VL節內星輪在軸向范圍內來回推動，如果靈活，表示裝配正確。

    ②外萬向節（RF節）
    a．用汽油清洗各部件。
    b．將G6潤滑脂總量的一半（45g）注入外萬向節內。
    c．將RF節球籠連同RF節內星輪一起裝入RF節外星輪中。
    d．對角交替地壓入鋼球，必須保持RF節內星輪在RF節球籠以及RF節外星輪內的原先位置。
    e．將彈簧鎖圈裝入RF節內星輪。
    f．將剩余的潤滑脂壓入外萬向節。
    g．用手將RF節內星輪在軸向范圍內來回推動，檢查安裝是否正確。
    （5）內、外萬向節的安裝
    ①在傳動軸上安裝防護罩。
    ②正確安裝碟形座圈，如圖5-33所示。

    ③把內萬向節壓入傳動軸，如圖5-34所示。使碟形座圈貼合，VL節內星輪內徑（花鍵齒）上的倒角必須面向傳動軸靠肩。

    ④安裝彈簧鎖圈。
    ⑤裝上外萬向節。
    ⑥在萬向節上安裝防塵罩時，防塵罩經常要受到擠壓。因而在防塵罩內部產生的一定真空，它在車輛行駛中會產生一個內吸的折痕，如圖5-35中箭頭所示。因此在安裝防塵罩小口徑之后，要稍微充點氣，使壓力平衡，不產生皺褶。

    ⑦用夾箍夾住防塵罩，如圖5-36所示。所用新式鉗子型號為V. A. G1275。
