6.2動力轉向系統的維護
    動力轉向系統的零件及管路布置如圖6-5所示，動力轉向機構的分解與檢修如圖6-6所示。
轉向系統的零件及管路布置" src="/article/UploadPic/2014-3/20143616435379100.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    6.2.1動力轉向器的拆裝
    （1）動力轉向器的拆卸
    ①吊起車輛。排放轉向液壓油（ATF潤滑油）。
    ②拆下固定橫拉桿的螺母，如圖6-7所示。

    ③拆卸左前輪罩處的轉向器固定螺栓，如圖6-8所示。

    ④松開在轉向控制閥外殼上的高壓油管，如圖6-9所示。

    ⑤拆卸后橫板上固定轉向器的左邊自鎖螺母，如圖6-10所示。

    ⑥把車輛放下，拆卸緊固齒條與轉向橫拉桿的螺栓，如圖6-11所示。

    ⑦拆卸儀表板側邊下蓋、通風管和踏板蓋。
    ⑧拆卸緊固轉向小齒輪與下軸的螺栓，如圖6-12所示，并使各軸分開。

    ⑨拆卸防塵套。從汽車內部，拆卸固定轉向控制閥外殼上回油軟管的泄放螺栓，如圖6-13所示。

    ⑩拆卸后橫板上轉向器的固定自鎖螺母，如圖6-14所示。


    11拆下轉向器。
    （2）動力轉向器的安裝
          安裝時應注意：油泵上和在轉向控制閥上固定泄放螺栓的密封環只要被拆卸，就應該更換。
    ①安裝后橫板的轉向器，安裝自鎖螺母但不必完全擰緊。
    ②吊起車輛。
    ③在油泵上安裝高壓和回油軟管，并用40N·m的力矩擰緊螺栓，并使用新的密封圈；安裝在左前輪罩上的轉向器固定螺栓，并用20N·m的力矩擰緊螺母，安裝在后橫板上轉向器固定自鎖螺母，并且用ON·m的力矩擰緊螺母。把高壓管固定在轉向控制閥外殼上。
    ④把車輛放下。
    ⑤用40N·m的力矩擰緊安裝在后橫板上轉向器的固定螺母；安裝橫拉桿支架固定螺栓，并用45N·m的力矩擰緊；從車輛內部把回油軟管安裝在轉向控制閥外殼上；安裝保護網（防塵套）；連接下軸，安裝固定螺栓并用25N·m的力矩擰緊；安裝踏板蓋、通風管和儀表板蓋。
    ⑥吊起車輛。
    ⑦安裝固定橫拉桿支架的自鎖螺母，并用45N· m的力矩擰緊。
    ⑧把車輛放下。
    ⑨向儲油罐內注入ATF油，直到達到標有“Max”處。絕不要再使用已排出的ATF油。
    ⑩吊起車輛。在發動機停止的情況下轉動轉向盤數次，以便把系統中存在的空氣排出，并補充ATF油，使之達到標有“Max”處。
    11啟動發動機，完全向左和右轉動轉向盤，觀察油面高度，一直操作到油面穩定在標有“Max”處為止。

    6.2.2轉向器齒輪密封圈的更換

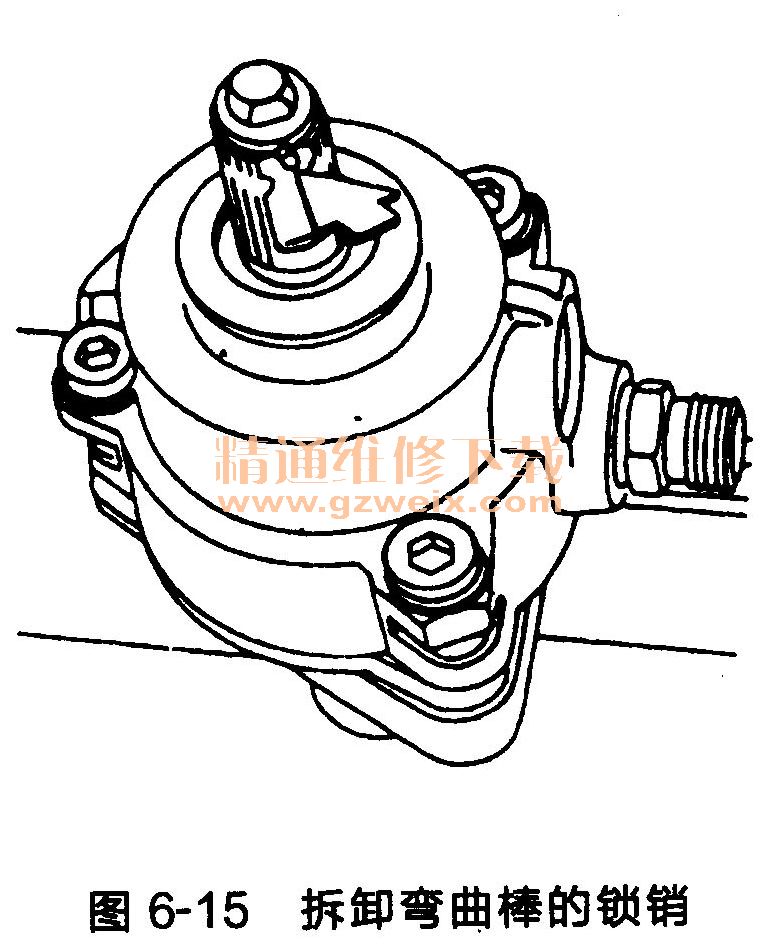

    ①拆卸轉向器。把轉向器固定在臺虎鉗上，并拆卸彎曲棒的鎖銷，如圖6-15所示。

    ②拆卸轉向控制閥總成，如圖6-16所示。


    ③拆卸轉向控制閥外殼的密封圈，如圖6-17所示。

    ④使用專用工具VW065和塑料鉚頭，把新的密封圈安裝在轉向控制閥外殼上，如圖6-18所示。

    6.2.3轉向液壓泵的更換
    轉向液壓泵的分解如圖6-19所示，拆卸和安裝轉向液壓泵時均可參照此圖進行。

   （1）轉向液壓泵的拆卸
    ①吊起車輛。
    ②拆卸液壓泵上回油軟管的高壓軟管的泄放螺栓，如圖6-20所示，排放ATF潤滑油。

    ③拆卸轉向液壓泵前支架上的張緊螺栓，如圖6-21所示。

    ④拆卸轉向液壓泵后支架上的固定螺栓，如圖6-22所示。

    ⑤松開轉向液壓泵中心支架上的固定螺母和螺栓，如圖6-23所示。

    ⑥把轉向液壓泵固定在臺虎鉗上，拆卸滑輪和中間支架。
    （2）轉向液壓泵的安裝
    轉向液壓泵安裝順序與拆卸順序相反。轉向液壓泵安裝完畢后應調整轉向液壓泵V帶的張緊度，并加注ATF油液。

    6.2.4轉向液壓泵V帶的調整
    ①松開轉向液壓泵支架上的后固定螺栓，如圖6-24所示。

    ②松開專用螺栓的螺母，如圖6-25所示。

    ③通過張緊螺栓把V帶繃緊，如圖6-26所示。當壓在V帶中間處，V帶有10mm撓度為合適。

    ④擰緊專用螺栓的螺母，擰緊轉向液壓泵支架上的固定螺栓。

    6.2.5轉向系統的維護
    （1）檢查系統密封性
    轉向系統密封性的檢查，應在熱車時進行。
    將轉向盤快速朝左、右兩側轉至極限位置，并保持不動，此時可產生最佳管內壓力。目測檢查轉向控制閥、齒條密封（松開波紋管軟管夾箍，再將波紋管推至一旁）、葉輪泵、油管接頭是否有漏油現象，如有滲漏應更換密封件。
    如果發現儲油罐中缺少ATF油時，應檢查轉向系統的密封性是否完好。
    當轉向器主動齒輪不密封時，必須更換閥體中的密封環和中間蓋板上的圓形繩環。
    如果轉向器罩殼中的齒輪齒條密封件不密封，ATF油液可能流入波紋管套里，此時，應拆開轉向機構，更換所有密封環。
    如油管接頭漏油，應查找原因并重新接好。
    （2）檢查轉向液壓泵壓力
    ①將壓力表裝到連接管閥體和彈性軟管之間的壓力管中。
    ②啟動發動機，如果需要，向儲油罐補充ATF油。
    ③快速關閉截止閥（關閉時間不超過5min），并讀出壓力數，表壓額定值為6. 8～8. 2MPa。
    如果沒有達到額定數值，就應檢查壓力和流量限制閥是否完好。如不正常應更換壓力和流量限制閥，或更換葉輪泵。
    （3）檢查系統壓力
    當發動機怠速工作時，打開壓力表節流閥，使轉向盤向左或右旋轉極限位置，同時讀出壓力表上的壓力。額定值表壓為6.8～8. 2MPa。
    如果向左或右邊的額定值達不到要求，就要修理轉向器或更換總成。
