第2節 發動機的維護

    2.1正時齒帶與v帶的調整
    2.1．1發動機正時齒帶及v帶的拆卸
    正時齒帶及V帶的拆卸如圖2-1所示進行，具體步驟如下。

    ①旋松發電機支承臂的緊固螺栓，拆下發動機上的水泵V帶。
    ②拆下水泵V帶輪，拆下曲軸帶輪。兩種帶輪的緊固螺栓的擰緊力矩為20N·m。
    ③拆下正時齒帶上護罩，再拆下正時齒帶下護罩。
    ④旋松正時齒帶張緊輪緊固螺栓，轉動張緊輪的偏心軸，使正時齒帶松弛，取下正時齒帶。
    ⑤拆下曲軸正時齒帶輪，拆下中間軸正時齒帶輪。
    ⑥拆下正時齒帶后護罩。

    2.1.2正時齒帶及V帶的安裝與調整
    正時齒帶及V帶安裝可（圖2-2）按拆卸相反的步驟進行。但應注意以下幾點。

    ①將正時齒帶套在曲軸和中間軸正時齒帶輪上。
    ②用一只螺栓固定曲軸帶輪，注意曲軸帶輪的定位。

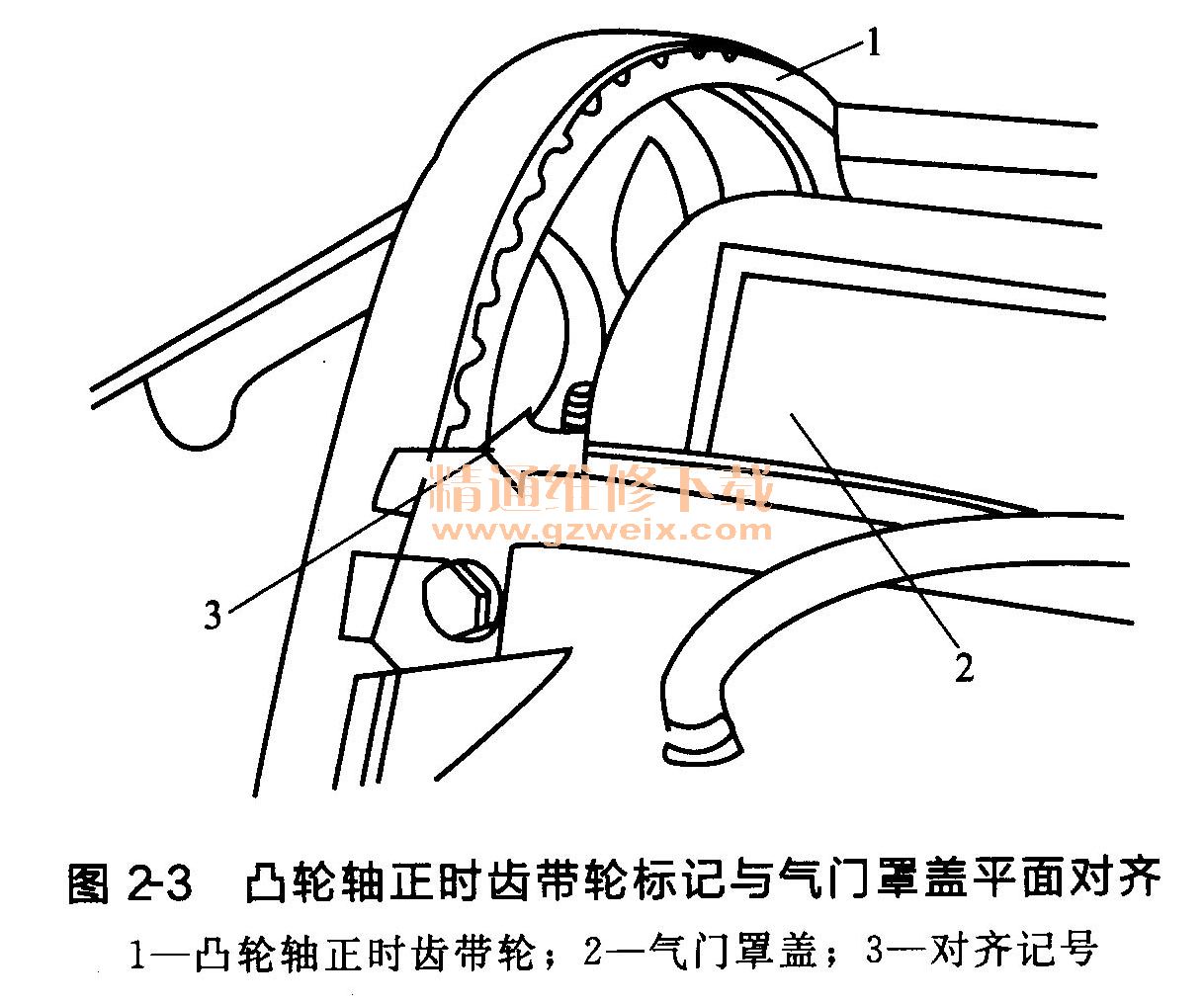

    ③使凸輪軸正時齒帶輪上的標記與氣門罩蓋平面對齊，如圖2-3所示。

    注意：在轉動凸輪軸時，曲軸不可位于上止點位置，以防氣門可能碰壞活塞頂部。
    ④使曲軸帶輪上的上止點記號和中間軸正時齒帶輪上的記號對齊，如圖2-4所示。

    ⑤將正時齒帶裝到凸輪軸正時齒帶輪上。

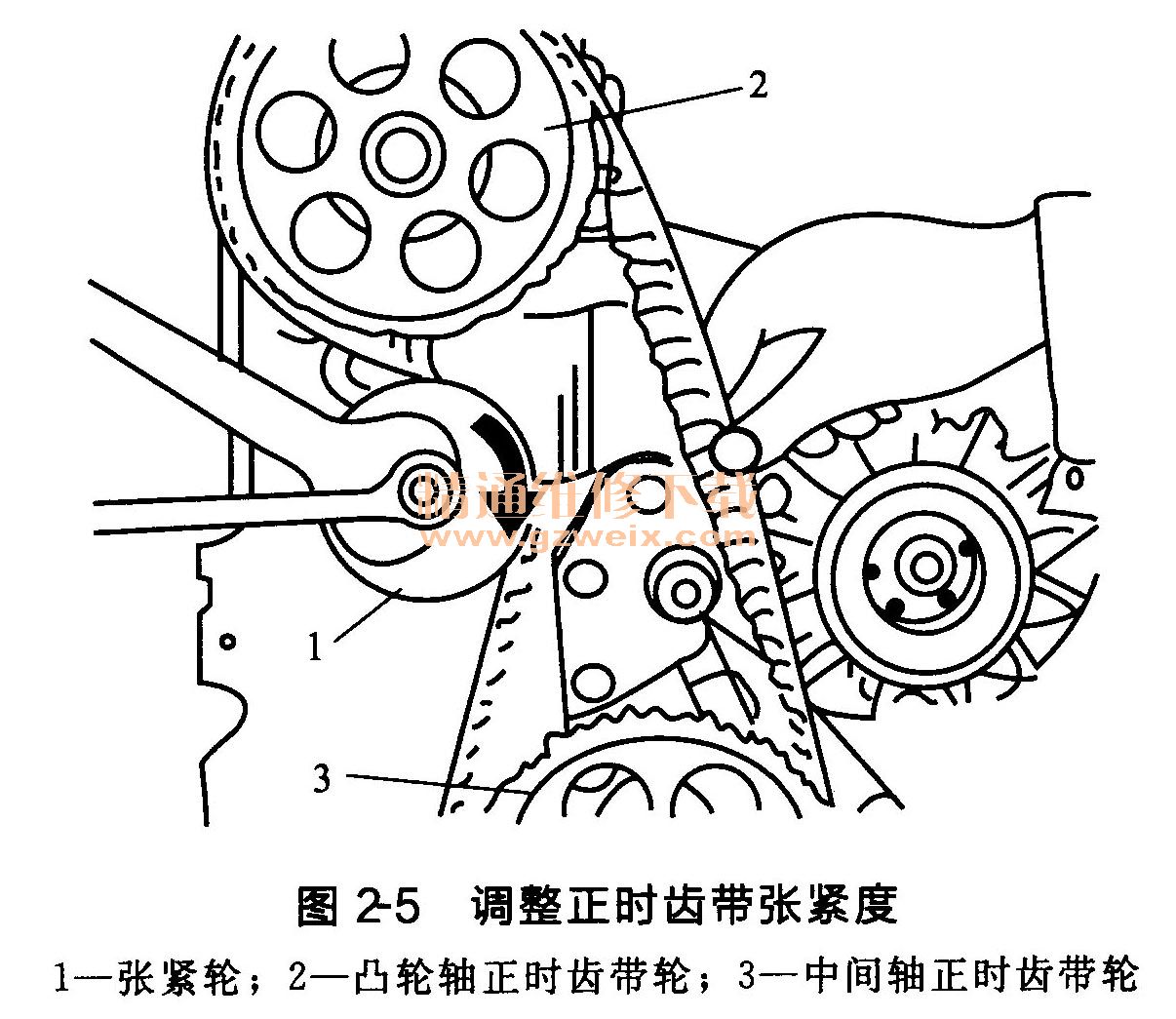

    ⑥按圖2-5箭頭方向轉動張緊輪，以張緊正時齒帶。

    ⑦用拇指和食指捏住凸輪軸正時齒帶輪和中間軸正時齒帶輪之間的正時齒帶中間，剛好可以轉90°為合適。
    ⑧擰緊張緊輪的緊固螺母，擰緊力矩為45N·m。
    ⑨把曲軸轉動2圈，檢查調整是否正確。
    ⑩拆下曲軸帶輪，裝上正時齒帶上防護罩，其緊固螺栓擰緊力矩為10N·m。
    11裝上正時齒帶下防護罩，其緊固螺栓擰緊力矩為10N· m。裝上曲軸帶輪和V帶。
    12檢查V帶的張緊度，用拇指按下水泵與發電機之間的V帶，用100N力可按壓10～15mm。
    13檢查點火正時，必要時進行調整。

    2.2汽缸蓋總成和配氣機構的維護
    2.2.1汽缸蓋總成的拆裝
    （1）汽缸蓋的拆卸
    ①拆卸汽缸蓋附件。拆下進排氣管總成，拆下火花塞及其墊圈。
    ②拆下加油口蓋。
    ③拆下氣門罩蓋，按圖2-6 （a）所示順序逐漸松開汽缸蓋緊固螺栓。

    ④取下氣門罩蓋壓條、密封襯條、襯墊。
    ⑤拆下機油反射罩，取下半圓塞。
    ⑥拆下凸輪軸前端正時齒帶輪的緊固螺栓，取下凸輪軸正時齒帶輪。
    ⑦旋松凸輪軸支承蓋的緊固螺栓，取下支座蓋。
    ⑧拆卸下凸輪軸，取下液壓挺桿總成。
    ⑨用專用工具壓下氣門彈簧，取下氣門鎖夾。
    ⑩取下氣門鎖夾座圈、氣門內外彈簧。
    11拆卸氣門及氣門油封。
    （2）汽缸蓋的安裝
    汽缸蓋的安裝順序基本與拆卸順序相反，但是應注意以下事項。
    ①安裝時應更換所有密封條或密封襯墊，并注意密封襯墊的安裝位置。特別是汽缸蓋密封襯墊，應將標有“OBEN TOP”字樣的一面必須朝向汽缸蓋，如圖2-7所示。

    ②安裝汽缸蓋時，應將專用工具定位導向螺栓旋入汽缸體弟和第10孔內（圖2-6所示第8和第10螺栓孔）。放上汽缸蓋和其余8個螺栓，并稍微擰緊。
    用扳手旋出事先擰入的3070定位導向螺栓，并擰入汽缸螺栓。按圖2-6 （b）所示的順序，將汽缸蓋螃栓分四次旋緊。發動機冷態時，汽缸蓋緊固螺栓的擰緊力矩如表2-1所示（以桑塔納轎車AFE型發動機為例）。

    ③在安放汽缸蓋時，曲軸不可置于上止點位置，否則氣門和活塞頂部會損壞。

    2.2.2配氣機構的維護
    配氣機構能按照發動機每一汽缸內所進行的工作循環和點火順序的要求，定時開啟和關閉各汽缸的進、排氣門，使新鮮的可燃混合氣及時進入汽缸，廢氣及時從汽缸排出。
    配氣機構一般由氣門組（進、排氣門、氣門座、氣門導管、氣門彈簧、座圈、氣門鎖片及氣門油封等）和氣門傳動組（凸輪軸、液壓挺桿、凸輪軸正時齒帶輪及正時齒帶等）組成。在汽缸蓋上的配置關系如圖2-8所示。

     （1）凸輪軸的拆裝
    ①凸輪軸的拆裝
    凸輪軸的拆卸步驟如下。
    a．拆下空氣濾清器。
    b．拆下正時齒帶上護罩，再拆下氣門罩蓋。
    c．將曲軸置于第一缸上止點位置。
    d．放松并取下正時齒帶，拆下凸輪軸正時齒帶輪。
    e．先拆第1、3、5號軸承蓋，然后對角交替松掉第2、4號軸承蓋。
    凸輪軸的安裝步驟如下。
    a．安裝凸輪軸時，第一缸凸輪必須朝上。安裝前放上軸承蓋，確定安裝位置（注意孔的上下兩半部要對準，如圖2-9所示）。凸輪軸轉動時，曲軸不可置于上止點位置，否則會損壞氣門和活塞頂部。

    b．先對角交替擰緊第2、4號軸承蓋螺栓，擰緊力矩為20 N·m。
    c．裝上第1、3、5號軸承蓋，其螺栓擰緊力矩為20N·m。
    d．裝入凸輪軸正時齒帶輪并緊固，擰緊力矩為80N·m。
    ②更換凸輪軸油封
    a．拆下V帶和正時齒帶防護罩。
    b．將曲軸置于第一缸上止點位置。
    c．松開張緊輪，拆下正時齒帶。拆下凸輪軸正時齒帶輪。
    d．把凸輪軸正時齒帶固定螺栓套上墊圈擰入凸輪軸，擰緊。
    e．將油封取出器內件從外件旋出2圈（約3mm），并用滾花螺釘鎖緊。
    f．將油封取出器的螺紋頭涂油后擰入機油封，然后用力沿著圖2-10所示箭頭方向盡可能深地旋入密封圈。

    g．旋松滾花螺釘，將內件對著凸輪軸旋轉，直至油封取出。
    h．用臺虎鉗夾住取出器，用鉗子取下密封圈。
    i．安裝油封時，在密封圈唇邊和外圈涂一薄層機油，將油封放入導套VW10-203中。
    J．將油封平整壓入，如圖2-11所示。注意不要壓到頭，否則會堵塞回油孔。

   （2）液壓挺桿的檢查

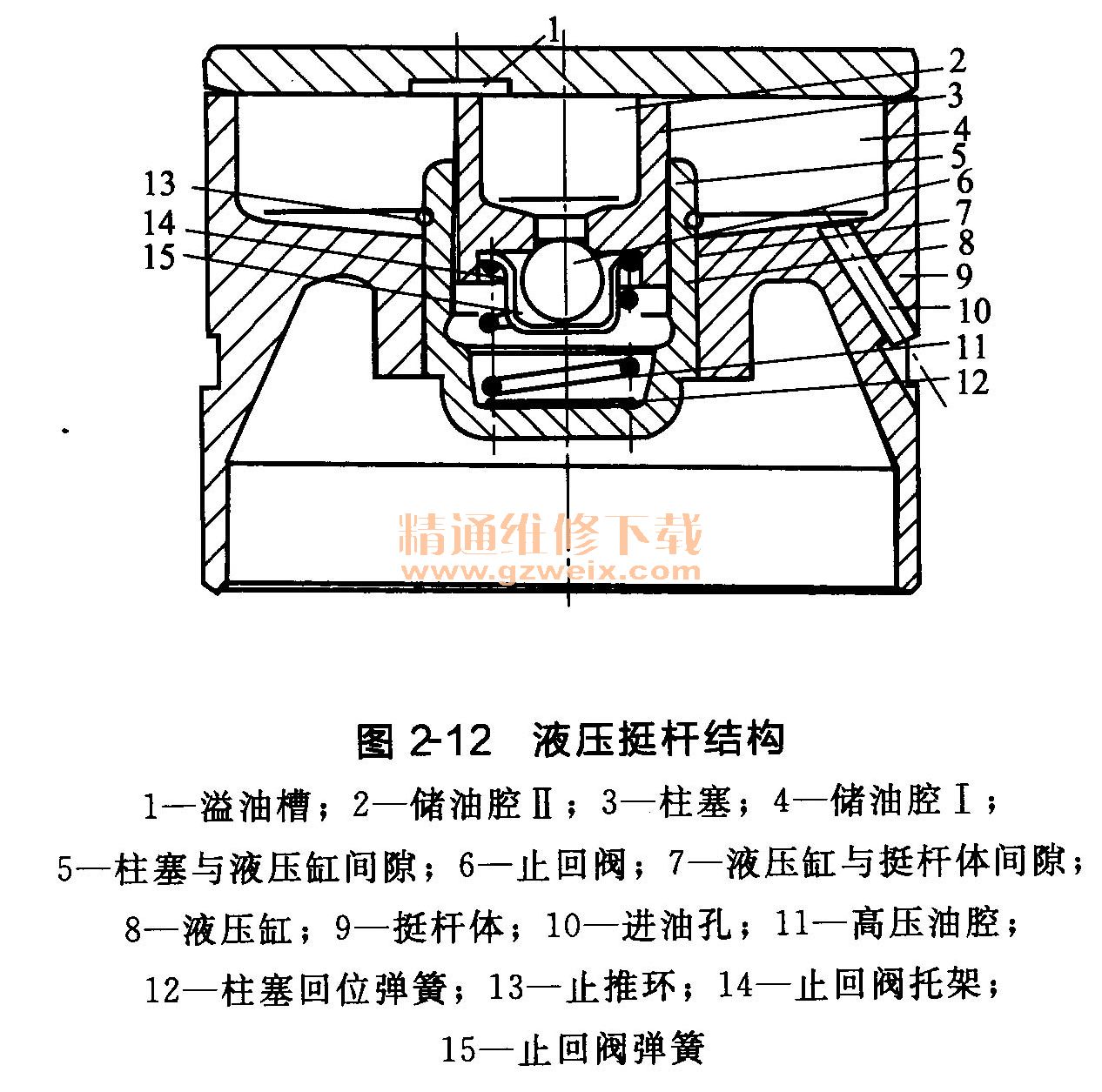

    液壓挺桿的結構如圖2-12所示。檢查液壓挺桿時，按以下步驟進行。

    ①在凸輪軸接觸面（凸輪面）向下時，將取下的液壓挺桿放在清潔的平面上。
    ②啟動發動機并使用其運轉，直至電控冷卻風扇啟動。在啟動發動機時產生異響是正常的。
    ③提高發動機轉速，使其以2500r/min的轉速運轉2min。
    ④如果液壓挺桿仍有異響，應拆下汽缸蓋，旋轉曲軸使被檢查的凸輪挺桿向上。
    ⑤如圖2-13所示，用木質或塑料片下壓液壓挺桿，檢查液壓挺桿的自由行程，如果自由行程在氣門打開前超過0. 1mm，應更換液壓挺桿（液壓挺桿不可調整及修理）。在安裝新液壓挺桿時，發動機在30min內不得運轉，否則氣門將敲擊活塞。
