故障診斷：啟動車輛，發現車輛儀表夜視功能花屏，并提示維修保養駕駛輔助系統。

    客戶車輛為新購車輛，用過幾次夜視均正常，今天再次使用，就出現了花屏，花屏一直存在。

    與客戶一同試車，發現儀表切換到夜視界面后，顯示畫面為花屏狀態，同時儀表提示維護保養駕駛輔助系統。驗一證客戶描述問題屬實。

    先后檢查車輛是否存在加裝、改裝，夜視攝像頭是否有外傷，結果未發現異常，嘗試斷電重啟，無效。

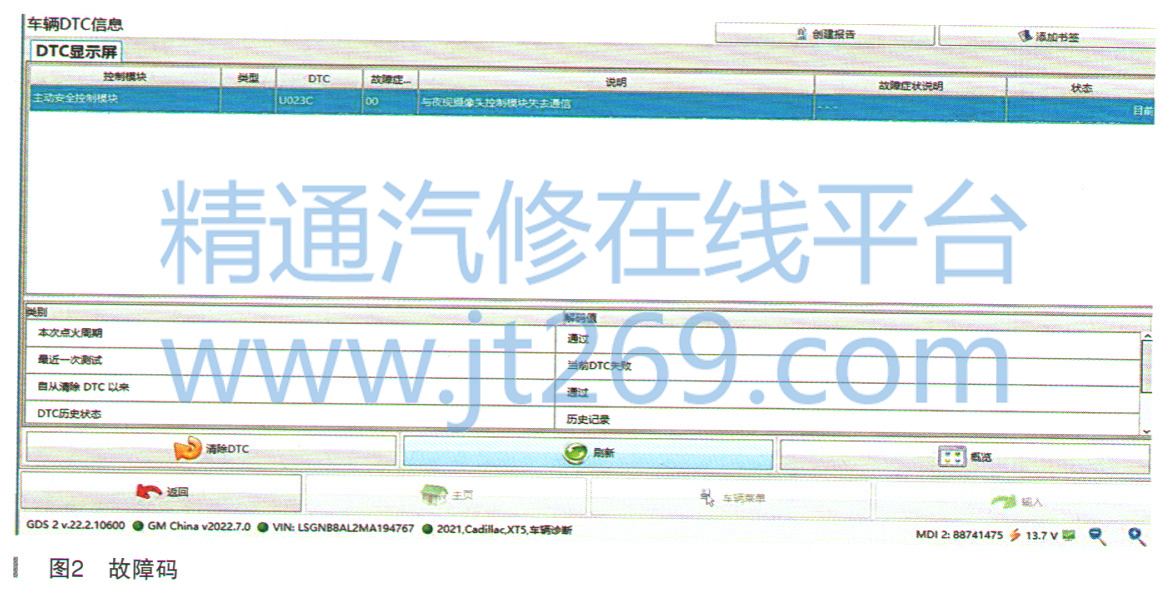

    將診斷儀（GDS）與車輛連接，讀取全車故障碼，存在故障碼：U023C與夜視攝像頭模塊失去通信（目前），如圖2所示。

查閱維修通訊和TAC技術簡報，未發現類似故障的維修信息和解決方案。

      由于上述步驟未能找到故障原因，接下來按照手冊中相關故障碼的診斷流程進行系統測試：

    U023C為U類通信代碼，狀態為目前，對于目前狀態的U類代碼，維修手冊要求電路／系統測試。參考示意圖和連接器端視圖來確認設備的搭鐵、B+、點火、附件喚醒串行數據、串行數據通信啟用以及串行數據電路端子。

    故障碼失去通信模塊為夜視系統模塊。下一步根據夜視系統模塊線路圖進行檢修。線路圖如圖3所示。

    根據線路圖了解到夜視系統供電、搭鐵、通信線及視頻信號線，并了解工作原理。

    夜視系統工作原理：由儀表板保險絲供電，G204搭鐵，紅外夜視攝像頭將視頻信號通過同軸電纜LVDS傳輸給夜視系統模塊，夜視系統模塊處理信號后通過串行數據傳輸給BCM、主動安全模塊、HUD、儀表顯示中心。通過光照傳感器的外界環境亮度信號，夜視系統模塊來判斷是否啟用。

    檢查F27儀表保險絲，良好。檢查G204搭鐵點，良好。
