第四節 焊接設備
    一、電焊設備
    1．電焊機
  （1）分類電焊機是電焊的主要設備。按提供電流的種類，電焊機又分為交流電焊機和直流電焊機兩類。
    （2）結構特點
    ①交流電焊機。交流電焊機實際上是一種特殊的降壓變壓器。它結構簡單、價格便宜、使用可靠、維護方便，所以使用范圍廣泛，目前交流電焊機的型號很多，但基本原理一樣，圖3-32所示是BX1-330交流電焊機的外形圖。交流電焊機的缺點是在電弧穩定性方面有些不足。

    ②直流電焊機。直流電焊機由一臺三相感應電動機和一臺直流電發電機組成，它的特點是能夠得到穩定的直流電。因此，引弧容易，電弧穩定，焊接質量較好。但這類電焊機結構復雜，維修較困難，使用時噪聲大，并且價格較貴。圖3-33所示是旋轉式直流電焊機外形圖。

2．電焊機的附件
電焊機的附件有電焊軟線、焊鉗、防護面罩和手套等。

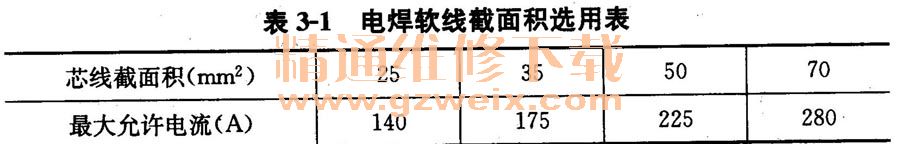

    （1）電焊軟線 電焊軟線用于連接電焊機與焊件、電焊機與焊鉗。它由紫銅線扭成芯線，外包膠皮絕緣，一般長20～30m，依據焊接電流的大小選擇芯線的截面積（見表3-1）。

    （2）焊鉗 焊鉗的作用是夾持電焊條和傳導電流。因此，必須有良好的導電性，并要求絕緣性好，重量輕，長期使用不發熱。常用的焊鉗規格有300A和500A兩種。
    （3）防護面罩 防護面罩用于遮擋飛濺的金屬和電弧中有害的光線，保護焊工的眼睛和面部。防護面罩常用的有兩種，即手握式和頭戴式。面罩上的護目玻璃片用于減少電弧光的強度，過濾紅外線和紫外線，為了防止護目玻璃片被飛濺金屬損壞，必須在護目玻璃片前另裝普通玻璃片。表3-2列出了常用護目玻璃的牌號及性能。

    （4）手套 手套用皮革制成，用于保護焊工雙手不受飛濺物及弧光的損害，并有絕緣電和隔熱作用。

    二、氣焊設備
    常用的氣焊是利用乙炔和氧混合燃燒產生的高溫火焰焊接金屬的工藝方法。這種氣焊由于設備簡單、搬運方便，適宜焊接較薄的鈑金件，而在汽車修理中應用廣泛。
氣焊設備及其管路系統如圖3-34所示。其中氧氣瓶主要供給焊炬火焰燃燒所需的氧氣；乙炔發生器供給乙炔；減壓器和回火保險器為保障焊炬火焰正常燃燒，防止回火氣體蔓延乙炔發生器，引起事故。

    1．氧氣瓶

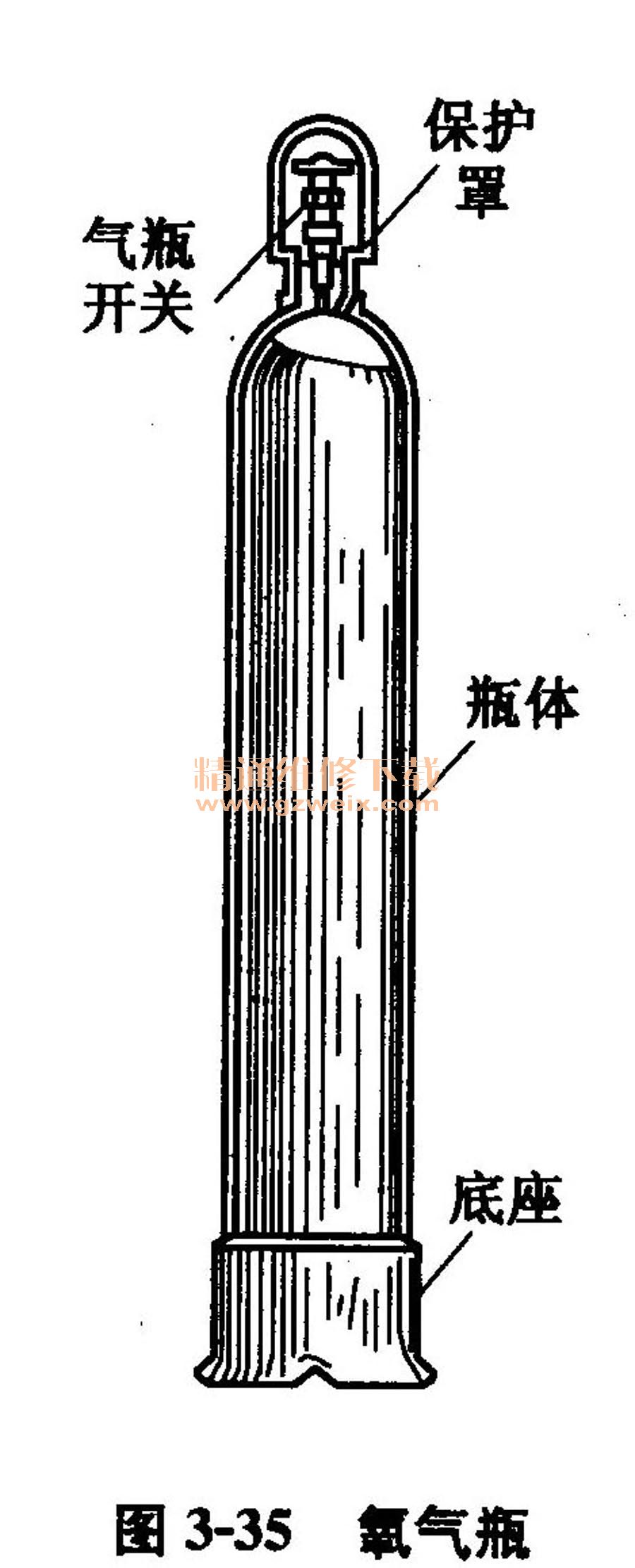

    氧氣瓶是專為儲存和運輸氧氣用的鋼瓶。它由瓶體、氣瓶開關、保護罩等部分組成。氧氣瓶的外形如圖3-35所示，氧氣瓶開關結構如圖3-36所示。

    2．減壓器
    減壓器的構造如圖3-37所示，從圖中可見這是一種反作用式壓力調節器。工作時，以順時針方向旋轉調整螺栓，使主彈簧壓縮，并將橡膠膜向上推，這樣使橡膠膜上的傳動桿上移，把氣門頂開，由進氣接頭來的氧氣，就從高壓室經過氣門進入低壓室，且體積增大而壓力變小后，從出氣接頭的出口流出。此時橡膠膜受到上下兩個相反方向力的作用，當這兩個力大小相等時，橡膠膜就不動了；這時高壓表顯示出氧氣瓶內的氧氣壓力；低壓表顯示出供給焊炬的氧氣壓力。

    3．乙炔發生器

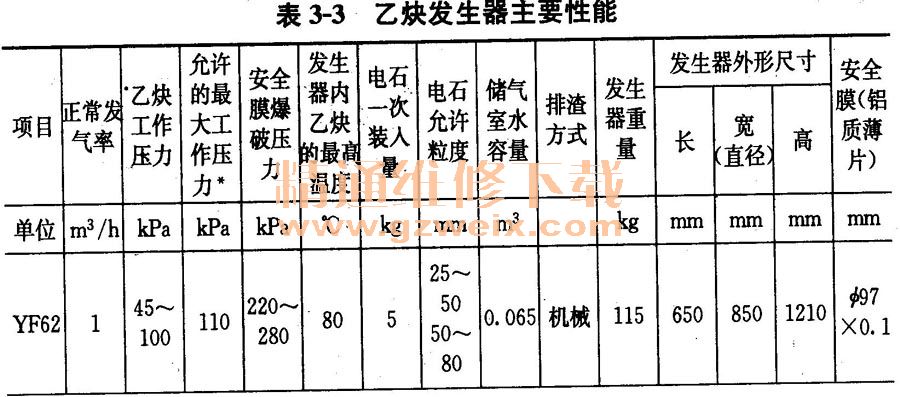

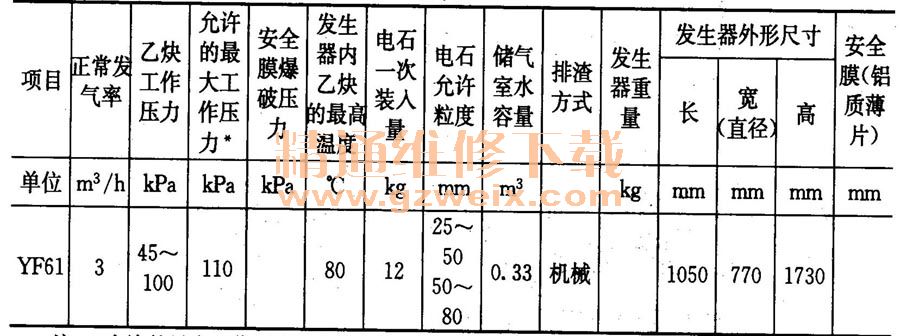

    （1）乙炔發生器的分類、性能及結構乙炔發生器是制成和儲存乙炔的設備。乙炔發生器的種類很多，通常將工作壓力在10kPa以下的乙炔發生器稱為低壓乙炔發生器；工作壓力在10～100kPa的稱為中壓發生器；工作壓力在100～150kPa的稱為高壓發生器。汽車修理中常用的是YF62型中壓乙炔發生器，其主要性能見表3-3。

    乙炔發生器的結構如圖3-38所示：YF62型中壓乙炔發生器采用排水式調節電石的發氣量，當發氣室內層乙炔壓力增大到75kPa表壓時，乙炔壓力將水壓入發氣室外筒與內層錐形罩間的夾壁，使水脫離與電石的接觸。當壓力降低到75kPa表壓以下時，夾壁水位回到原來位置，水與電石接觸，繼續發氣。

    YF62型中壓乙炔發生器使用可靠、安全，操作簡單。但是當乙炔用量劇增或突然停止使用時，易使氣體過熱；此外電石渣若不經常清洗易結塊。當電石渣過多，而進入發氣室外筒與內層筒圈夾壁后，既不容易清洗又影響電石發氣量的調節。
    （2）乙炔發生器的使用和維護乙炔是極易燃燒和爆炸的氣體。因此，乙炔發生器的使用和維護，重點要做好防火防爆工作。
    ①乙炔發生器放置地點必須距離氣焊工作（或明火）地點10m以上，若氣焊工作間狹窄，發生器必須放置在室外或另一無明火的工作室內。
    ②發生器內的水溫不得超過60℃，當水的溫度超過上述規定時，應減少乙炔產氣量；當發氣室溫度達到80℃以上時，用冷水噴射進行降溫；加入發生器的水必須清潔，無油脂和雜質。
    ③每天工作開始前，檢查一次回火防止器、儲氣室與發氣室的水位，若工作中發生過回火現象的，每次工作前均應檢查。圖3-39所示是回火防止器的構造示意圖。

    ④禁止使用沒有回火防止器的發生器設備。
    ⑤電石一次加入量和電石允許粒度必須符合發生器說明書的規定。
    ⑥發氣室必須根據工作情況經常清洗換水，連續工作最好每天清洗一次；回火防止器、儲氣室每月至少清洗一次。如發生器使用后需要擱置一個時期再行使用者，應將各部位所有存水全部放掉，加以清洗并擦干，以防腐蝕。
    ⑦冬季應做好防凍工作，常用的方法是：
    a．在發生器外部包以保溫棉套，水閥和輸氣管上用石棉繩纏繞保溫；
    b．發生器工作完畢后將各部位水放出，若在室外較長時間停止工作時，也應放水；
    c．使用時在發生器（包括回火防止器）內加入溫水；
    d．在回火防止器與儲氣室內加入防凍液，在發氣室內加入少量食鹽（氯化鈉），以降低冰點。
    ⑧乙炔發生器內部如已結冰，只準用熱水、蒸汽加溫，或放在溫暖的室內逐漸融解；絕對禁止用明火或燒紅的金屬加溫，也不許用鐵棒敲打冰塊，以免爆炸。
    ⑨防爆膜的更換。YF62型乙炔發生器防爆膜用鋁質薄片制成，直徑97rnm，厚度0. 1mm。防爆膜供乙炔發生器壓力超高或爆炸時泄壓用，其截面積應保證設備在最大負荷時的全部氣體得以排出。防爆膜必須選用與乙炔不起作用，且破裂時不發生火花的材料制造，例如錫、鋁、鉛、橡膠等，嚴禁采用鐵皮、銅皮。
    防爆膜損壞時必須選用與原膜同牌號、同厚度的材料制作。
    ⑩乙炔管道的安裝。由乙炔發生器至氣焊工作間的乙炔管道采用無縫鋼管（或不銹鋼管）制作，禁止使用銅導管。管道連接采用焊縫連接，僅在連接乙炔發生設備時可以使用螺紋連接。
    乙炔管道的安裝必須可靠地接地，不允許敷設在火爐或表面熾熱的器具旁。管道可用石棉灰保溫，保溫層厚度一般為25～30mm，當其干燥后再抹上一層白灰，用紙帶或粗麻布纏起來，表面涂白漆。在焊接工作間，乙炔管道與氧氣管道沿同一墻或公用支柱敷設時，必須分別支撐、上下排列，管道間距應不少于250rnm，且乙炔管道應在其他管道之上。
    4．焊炬
    （1）焊炬的結構
    ①分類。焊炬俗稱焊槍它按乙炔與氧氣混合方式不同可分為吸射式和等壓式兩類。
②吸射式焊炬的結構及特點。吸射式焊炬的結構如圖3-40所示。從圖中可見氧氣經過孔徑很小的噴射管，加大流速，進入混合室；從而使乙炔在進入混合室的入口處，壓力大大減小；這樣憑借氧氣和乙炔的壓力差，將乙炔吸入混合室，并使乙炔和氧氣按比例混合。因此，這類焊炬稱為吸射式。

    吸射式焊炬的優點是可使用高、中、低壓乙炔。其缺點是在焊接過程中，乙炔與氧氣的混合比例不夠穩定。
    ③等壓式焊炬的結構及特點等壓式焊炬結構比較簡單，圖3-41所示是其構造示意圖。從圖中可見，乙炔與氧氣均靠本身壓力進入混合室，此時二者壓力基本相等。因此，稱之為等壓式焊炬。

    該焊炬的優點是在焊接過程中，乙炔和氧氣的混合比例比較穩定；故適于焊接薄壁工件或鋁合金工件。缺點是當乙炔壓力小于50kPa時，不能使用。
    ④常用焊炬的型號、焊接能力及氣體消耗量技術數據常用焊炬的型號、焊接能力及氣體消耗量見表3-4。

    （2）焊炬的使用
    ①選擇焊嘴。通常根據工件厚度和材料種類選擇焊嘴的號碼。如工件厚度大，就選用號碼大的焊嘴，以鋁合金氣焊為例，當工件厚度為1.5～3. 0mm時，選用1-2號焊嘴；厚度為3.1～5. 0mm時，選用2～3號焊嘴；厚度小于1. 5mm時，用1號焊嘴。厚度大于5mm時，用3-5號焊嘴。

②檢查焊炬的技術狀態。
a．檢查漏氣。將焊炬接上乙炔和氧氣膠管，當氧氣和乙炔開關關閉時，把焊嘴放入水中，然后分別通入氧氣和乙炔，看水中有無氣泡。若無氣泡，則證明密封性良好。
    b．噴射情況觀察。接上氧氣管并調節氧氣壓力在1～4kPa位置，打開焊炬上的氧氣開關，這時將手指堵在乙炔接管嘴口上，若感到內部吸力很大，則表示焊炬正常。
    ③點火后調節火焰的大小和形狀。點火時，先微開氧氣閥門，再打開乙炔閥門，隨后點燃火焰。這時的火焰是碳化焰。然后，逐漸開大氧氣閥門，將碳化焰調整成中性焰，并檢查調節開關是否靈活。
    滅火時，應先關乙炔閥門，后關氧氣閥門。
    ④防止回火。回火就是火焰從焊炬的焊嘴向乙炔管內倒回燃燒。它是焊嘴出口混合氣體的壓力大于焊槍內混合氣體壓力，或火焰燃燒速度大于混合氣體流出速度時，產生的不正常燃燒現象。通常產生回火的主要因素有：
    a．乙炔壓力過低。當乙炔開關開得過小、乙炔接近用完、乙炔皮管太長、受壓或堵塞等，都會使焊炬內混合氣體流速減小。
    b．焊嘴噴口附近壓力增高。焊炬“放炮”（氧與乙炔比例不當、溫度突然升高所致）；焊嘴距工件太近都會使焊嘴噴口附近壓力突然增高，將火焰壓入焊槍內。另外，具有一定壓力的氣體或水的沖擊（如焊接、切割密封容器或自來水管道時），也會造成噴口附近壓力增高，引起回火。
    c．焊嘴溫度太高。焊嘴溫度增高時，火焰燃燒速度加速，而混合氣體由于流經焊嘴的體積膨脹、壓力增高，因此氣體流出的阻力增大，混合氣體來不及流出就在焊炬內部燃燒。
    d．氧氣含量。混合氣體中氧氣含量增多時，將加速火焰燃燒速度。
    e．噴口直徑。混合氣體壓力一定時，焊嘴噴口孔徑越大，氣體流出速度越小則越容易發生回火現象。
f．壓力耗損。混合氣體流經混合室、混合管及焊嘴時，若管壁有雜質堵塞或變形，噴口有飛濺金屬堵塞，都會使混合氣體壓力損耗增加，減慢氣體流出速度。，
    g．焊炬接合部位有漏氣現象。焊炬接合部位尤其是乙炔接頭處漏氣時，不僅容易使乙炔壓力降低，而且焊接過程中若乙炔接頭處（或乙炔皮管）漏出的氣體著火后，往往由于燃燒速度大于氣體流出速度，而產生不易排除的嚴重回火事故。
    h．操作不當。焊接結束后先關氧氣，由于氣體流出速度減小，而焊嘴此時往往溫度較高，因此容易產生回火現象，尤其是在發生器內乙炔壓力較低時。
    ⑤檢查各氣體通道，不得有漏氣現象；并確定通道不得沾染油脂。
    （3）焊炬的維護
    ①焊嘴堵塞后及時用黃銅針穿通，不許用鋼絲通。
    ②焊接過程應經常把焊嘴放在清水中冷卻（此時應稍微打開氧氣開關，以免水進入焊炬）。避免由于焊嘴過熱產生回火現象或使氧炔焰比例發生變化。
    ③焊炬各接合部位若有漏氣現象應及時排除。
    ④焊接結束時應先關閉乙炔開關，再關閉氧氣開關。關閉開關時以不漏氣為準，不可擰得過緊，以防開關損壞或失靈。
    ⑤焊炬發生“放炮”現象影響工作時，應關閉乙炔和氧氣，并將焊嘴放在冷水中冷卻，然后查明原因并排除。
    ⑥焊炬回火時應立即關閉乙炔，再關閉氧氣，稍停一下后再把氧氣開關打開，吹滅殘留在焊炬內的余焰和除凈焊炬中的積炭，并檢查乙炔管是否燒壞。若關閉乙炔和氧氣后，焊嘴內仍有黑煙冒出，則說明乙炔開關未全部關閉或有漏氣現象。
    ⑦焊炬不得受壓或摔跌，以免引起混合管管壁變形，致使焊炬經常發生回火現象，不用時應掛起或放置在規定的地方。
    ⑧焊炬工作正常無故障時，不要拆除分解。
⑨焊炬各部位嚴禁與油脂接觸。
