二、轎車車身結構分類
1．轎車車身結構的分類方法
（1）按車身承載方式分類承載轎車車身按承載方式可分為非承載式車身和承載式車身。
（2）按車身外形分類轎車車身的形狀，主要由座椅位置和數量、車門數量、頂蓋變化、發動機和備胎的布置等因素決定。
①按車身背部結構分類。有折背式車身、直背式車身、艙背式車身、短背式車身。

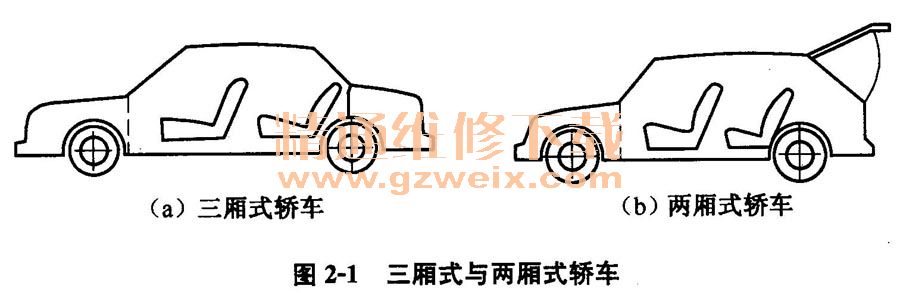

②按車身廂體結構分類。轎車根據車身廂體結構可分為三廂式和兩廂式轎車兩種，如圖2-1所示。三廂式是一種最為流行的有代表性的車型，車身為封閉、剛性結構，有四個以上側窗、兩排以上座位和兩個以上車門。由于發動機室、乘客室、行李箱分段隔開形成相互獨立的三段布置，故稱之為三廂式轎車（如圖2-1 a所示）。兩廂式轎車后部形狀按較大的內部空間設計，將乘客室與行李箱布置在同一段，故稱之為兩廂式轎車（如圖2-1b所示）。
③按用途及車門數分類。轎車按用途及車門數分為二門轎車、四門轎車、二門旅行車、四門旅行車等，如圖2-2所示。

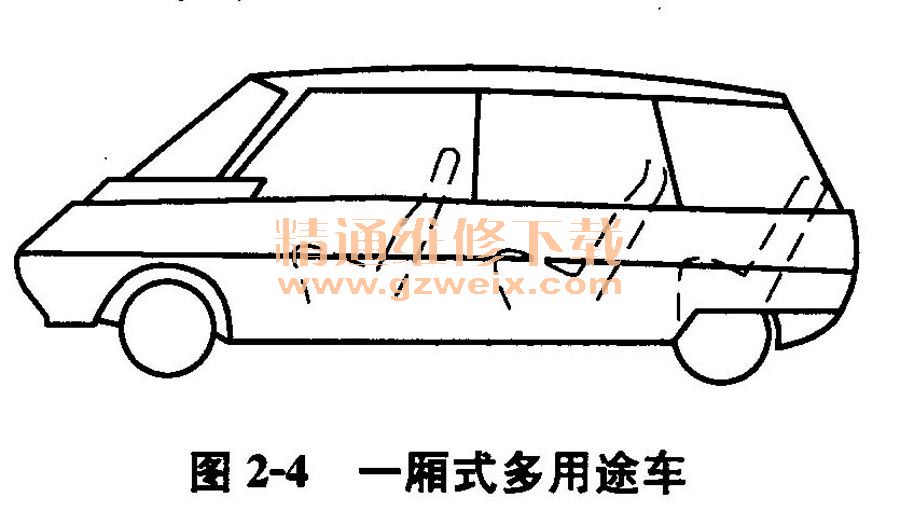

④變型車身。轎車有很多種變型車，主要是指車身部分的改變。例如，使折背式車身頂蓋向后延到車尾的二廂式旅行車，以及使駕駛?cè)俗吻耙频囊粠蕉嘤猛拒?chē)等，如圖2-3和圖2-4所示。
（3）按車身殼體結構分類轎車車身具有安置發動機、裝載乘員和行李的作用，實現這些作用的車身殼體可分為開式和閉式兩種。
①開式殼體。開式殼體即通常所說的不帶頂蓋的敞篷式車身。這種車身殼體還可分為兩種結構：一種是由底板、側壁、前壁和后壁四大部件所構成的；另一種是由底板、前壁和側壁三大部件所構成的（如圖2-2c、d所示）。
②閉式殼體。這種車身殼體由板件構成一個封閉的系統，是轎車車身殼體最普遍的一種結構形式，呈現為由基本結構板件所構成的一個封閉的平行六面體。這種車身主要包括前壁、帶有前窗內框的前隔板總成、帶有后窗框的頂蓋、內部的縱梁、后隔板、門框下梁、帶有后輪罩的側壁和后壁、底板、前懸架支架、后懸架橫梁等，另外還有可拆卸的前后保險杠、前后翼子板、行李箱蓋和發動機罩等，如圖2-5所示。
除此之外，轎車車身還有按豪華程度以及車身用途等多種分類方法。但從車身維修的角度來說，按車身材料和車身殼體結構分類的實際意義更大。
2．轎車非承載式車身結構特點
非承載式車身也稱車架式車身。這種形式的車身是以彈性元件與車架相連，車身除承受自重和貨物及乘客的重量引起的載荷以及行駛時的空氣阻力和慣性力外，其他的載荷則由車架承受。由于車身與車架的連接件能吸收一部分由地面和發動機傳來的振動和噪聲，所以能改善乘坐舒適性，非承式車身廣泛用于客車及貨車，有些高級轎車也采用這種形式的車身。

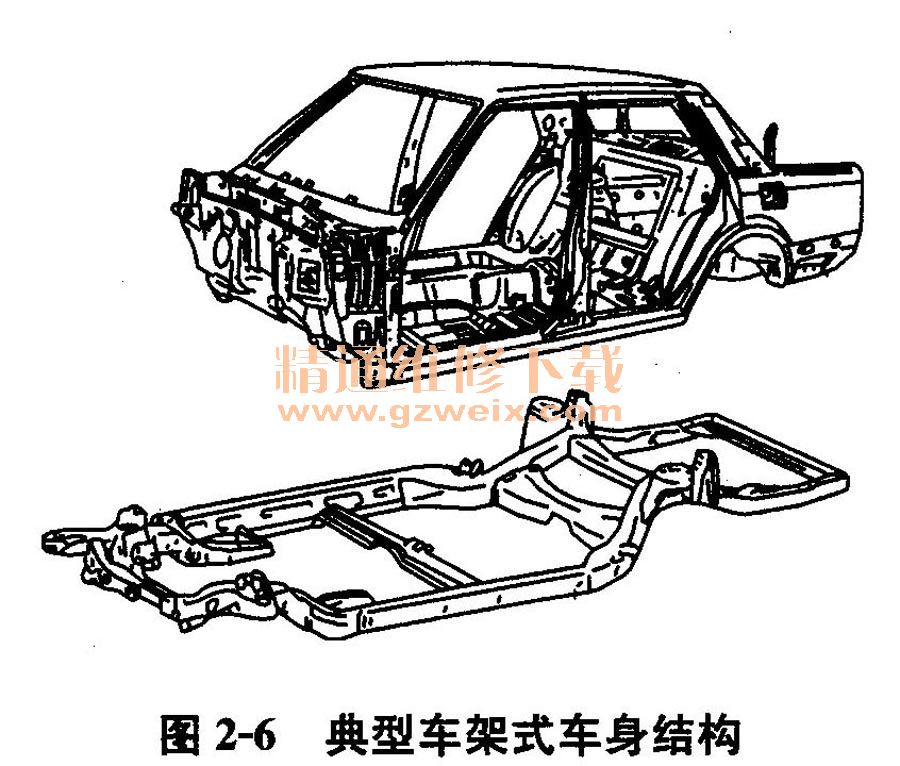

圖2-6所示為典型的車架式車身結構示意圖，轎車的殼體與車架是可分離的兩個部分。車架承受汽車運行所受到的荷載；車廂通過減振裝置與車架相連接，基本上不承受荷載。早期承載式車身大都采用這種結構形式。20世紀80年代以后，承載式車身的結構轉向以無車架整體式（即承載式）結構為主。
3．轎車承載式車身特點
承載式車身又稱為整體式車身，車身代替車架來承受全部載荷。承載式車身雖然沒有獨立的車架，但由于車身主體與類似于車架功能的車身底板，采用組焊等方式制成整體剛性框架，使整個車身（底板、骨架、內外蒙皮、車頂?shù)龋┚鶇⑴c承載。這樣分散開來的承載力分別作用于各個車身結構件上，車身整體剛度和強度同樣能夠得到保證。當車身整體或局部承受適度載荷時，殼體不易發生永久變形，即剛性結合角在正常載荷作用下，一般不會永久性變形。而且這種由構件組成的剛性殼體，在承受載荷時“牽一發而動全身”，依作用力與反作用力平衡法則，“以強濟弱”地自動調節，使整個殼體在極限載荷內始終處于穩定平衡狀態。

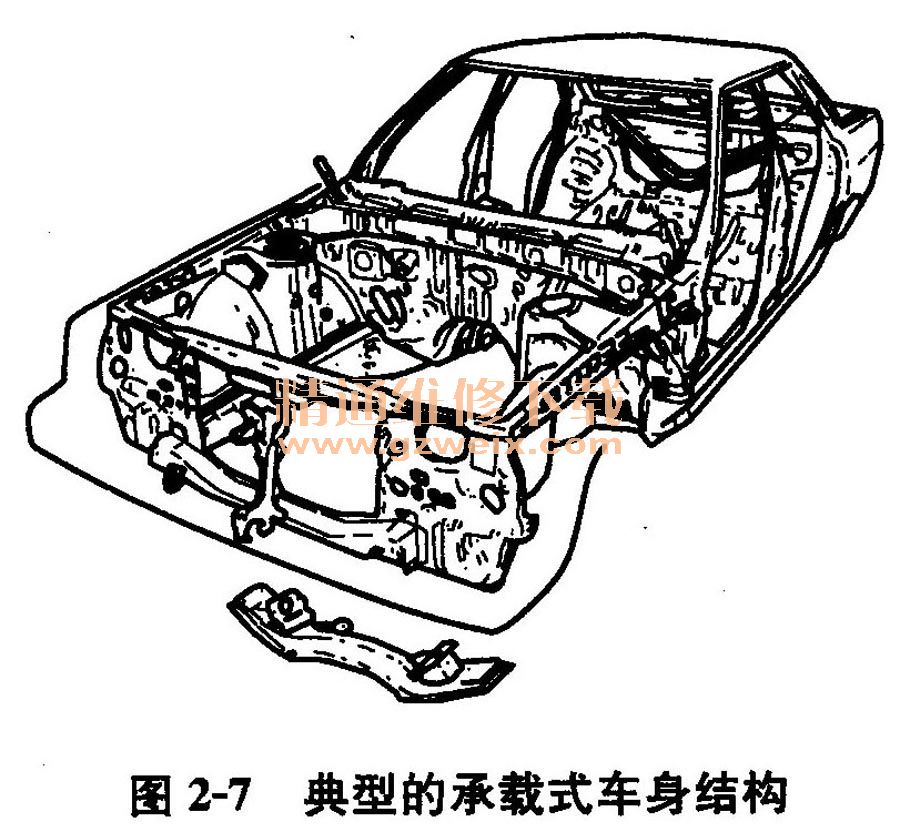

圖2-7所示為典型的承載式車身結構示意圖。整體車身不再依靠車架承受荷載，而是將汽車的動力系統、行駛系統等主要部件直接安裝在車身的指定位置上。這樣做，可以大大減輕汽車自身質量，降低整車重心高度，是現代轎車設計的主導結構。但是，由于汽車行駛中的振動和噪聲直接傳給車身，影響汽車的舒適性，因此，要求采取更為有效的防振、隔振措施，以充分發揮其優勢。
承載式車身由于無車架故重量輕，且地板高度降低，使上、下車方便。但振動和噪聲會直接傳入車內，舒適性差。如果裝有隔音和防振設備則可消除這些缺點。
4．車身背部結構不同的分類
（1）折背式車身 這是指車身的背部有角折線條的車身形式，也被稱為浮橋式、船形等，如圖2-8所示。其主要特征是車身由明顯的頭部、中部和尾部三部分組成，大多數都布置有兩排座位，這種轎車按車門數可分為二門式和四門式。

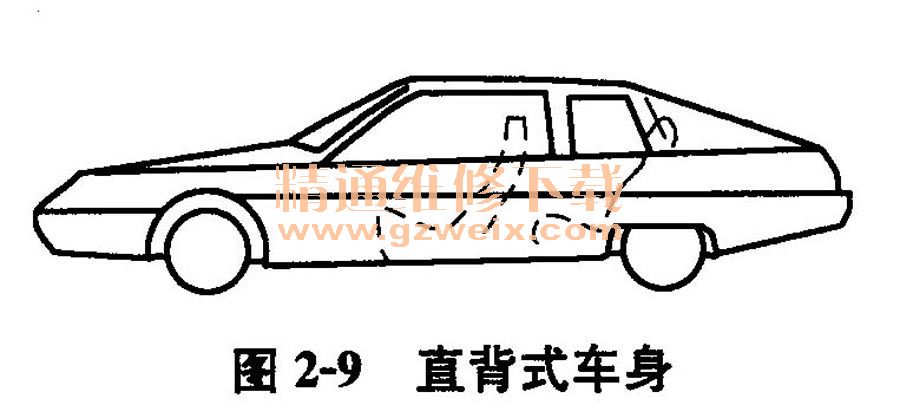

（2）直背式車身 這種車身的后風窗和行李箱連接近似平直，比折背式更趨流線型，有利于降低空氣阻力，且使后行李箱的空間加大。這種車型也叫做快背式、溜背式車身等，如圖2-9所示。

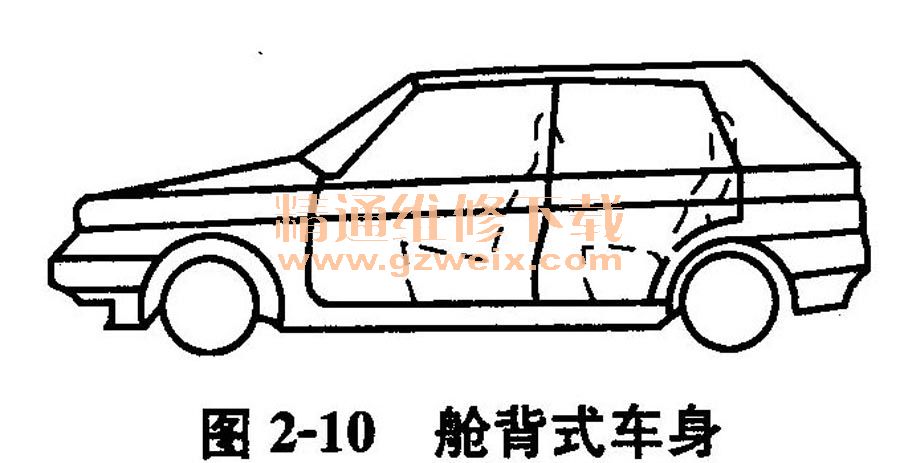

（3）艙背式車身 這種形式的車身頂蓋較折背式長，后背角度比直背式小，后行李箱與后窗演變?yōu)橐粋�(gè)整體的背部車門。這種車型也叫半快背式車身，如圖2-10所示。

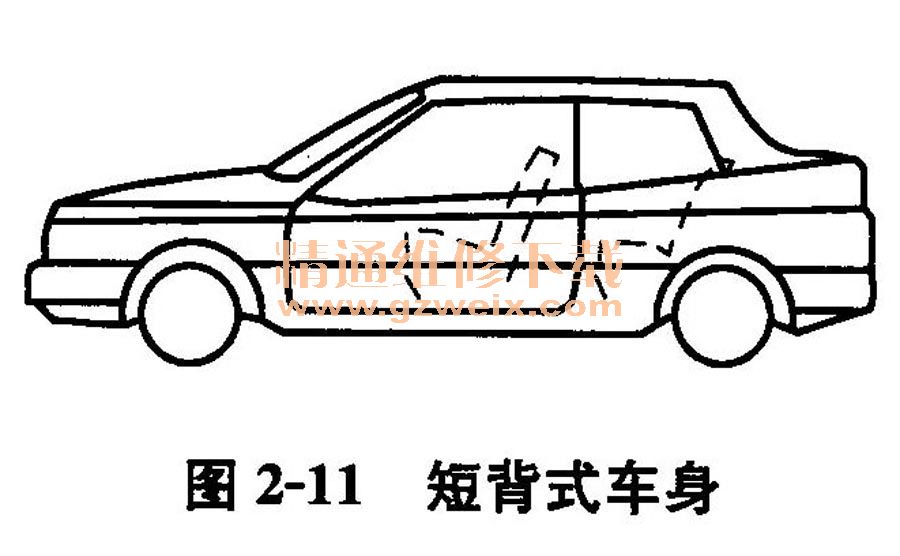

（4）短背式車身 這種車身由于背部很短而使整車長度縮短，從空氣動力學的角度考慮也是有利的；同時，這種形式的車身可減少車輛偏擺，有利于穩定性。這種車型也叫鴨尾式車身，如圖2-11所示。
三、客車車身結構分類
1．按車身用途分類
（1）城市客車車身城市客車由于站距短，乘客上下車頻繁，因此底板離地高度一般較小，乘客門較多或尺寸較大。為了增大過道寬度和站立面積，座位多采用單雙排座（1＋2）的布置形式。車內高度相對較大；為保證站立乘客的視野，車頂?shù)耐苟纫话爿^小。為了緩解城市公共交通緊張，提高客車的面積利用率，目前城市雙層客車也較多。
（2）長途客車車身長途客車由于旅客乘坐時間長，客流量比較穩定，因此一般只有一扇乘客門。但為保證座椅的乘坐舒適性和人人有座，座椅布置較密集，且一般采用高靠背。為了使底板下有較大的行李空間，底板離地高度一般在1m以上。另有一類遠距離長途客車為臥鋪客車。
（3）旅游客車車身旅游客車與長途客車沒有本質上的差別，但其外觀、舒適性等往往更豪華和講究、更注重乘客的居往性、，如車上附設衛生間，甚至烹調室和臥室等。為觀光方便，旅游客車的視野也較開闊。
2．按車身承載形式分類
類似于轎車車身，按承載形式客車車身可分為非承載式、半承載式和承載式三種。

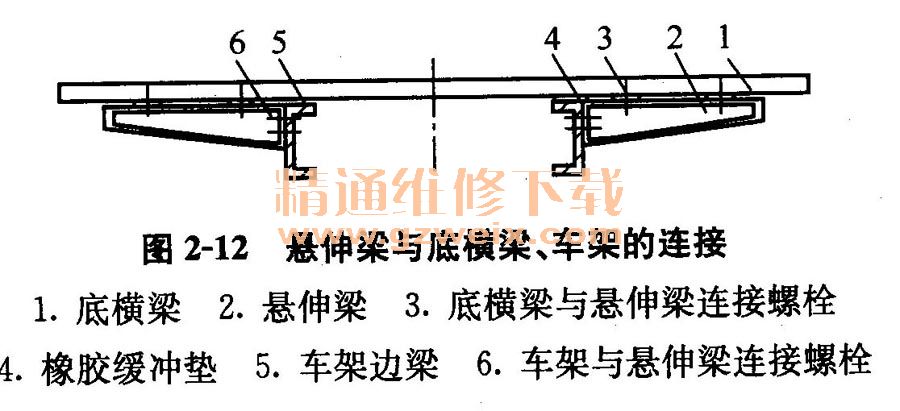

（1）非承載式車身 非承載式車身是直接在三類底盤的車架上組裝而成的，車架邊梁兩側的懸伸梁（俗稱牛腿）用螺栓與邊梁相連，底橫梁支撐在懸伸梁上，車廂側立柱與底橫梁焊接；為彌補懸伸梁與車架邊梁上平面度的誤差及緩和路面對車身的沖擊和振動，在底橫梁及懸伸梁之間安裝有橡膠緩沖墊，如圖2-12所示。

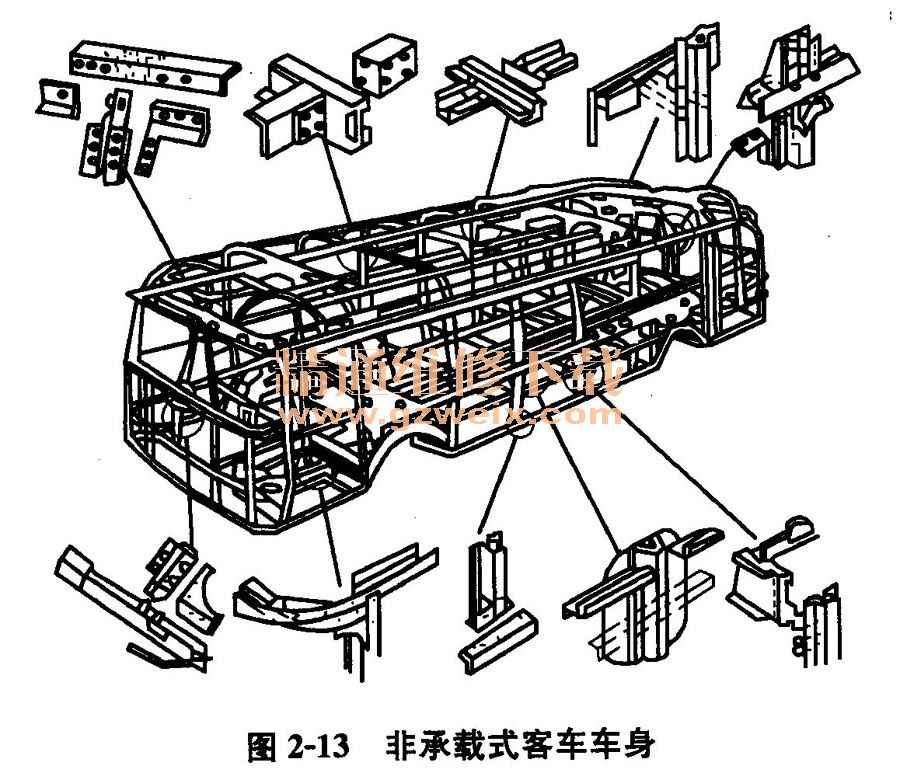

這種結構的車身，當汽車在崎嶇不平的路面上行駛時，載荷主要由車架來承擔，車架產生的變形則由橡膠緩沖墊的撓性所吸收，所以車身是不承載的。目前國產客車大多采用這種結構，如圖2-13所示。

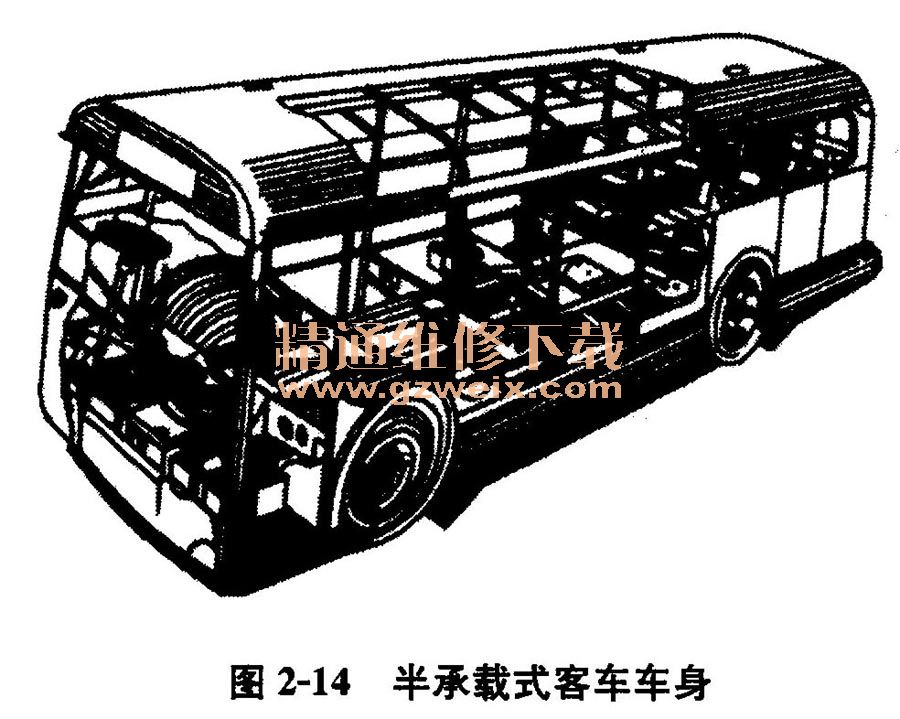

（2）半承載式車身半承載式車身是一種過渡性結構，其車身下部保留有強度和剛度均較車架低的底架，車身骨架（立柱）的下端與底架縱梁兩側懸伸的橫梁剛性相連，車身下部與底架組成一整體（如圖2-14所示），因此車身也能分擔一部分彎曲和扭曲載荷，所以稱為半承載式。其優點是可以降低整車重量。
（3）承載式車身為了進一步減輕客車的自身重量并使車身結構更趨合理，在有些客車上采用無車架的承載式結構。

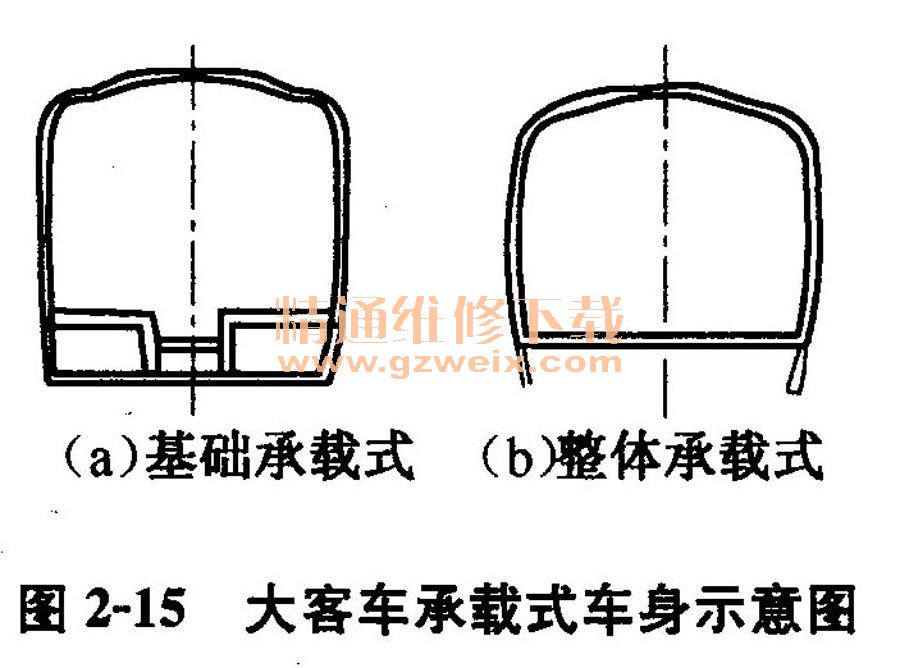

根據客車車身上下受載程度的不同，又可將承載式結構分為基礎承載式和整體承載式兩種，如圖2-15所示。
①基礎承載式。這種結構的原理如圖2-15a所示。它是將車身側圍腰線以下部分，包括窗臺梁以下到地板的側壁骨架和底部結構，設計成為車身的主要承載件，而其頂蓋和窗柱均為非承載件。這種結構的底部縱向和橫向構件一般可采用基礎承載式整體承載式薄壁鋼或薄板來制造，其高度可達0. 5m左右，故可充分利用車身地板下面的空間來作為行李箱。但因底部結構的截面高度較大，導致車身地板離地距離較大，因此這種結構的車身一般只用于長途客車或旅游客車上。如日本日野公司和尼桑公司生產的旅游大客車、德國生產的尼奧普蘭客車、法國生產的雷諾客車等均屬于這種結構。
基礎承載式結構采用空間框架結構，其特點是采用凹形地板（通道平面離地高度約為1. 2m，乘客座椅下的平臺比通道平面高出150mm），因此當前后和兩側遭到撞擊時，乘客均處于遭受沖擊部位的上方，故其安全性較好。
②整體承載式。這種結構的原理如圖2-15a所示。整體承載式車身的上下部結構形成一個統一的整體，整個車身均參與承載。當車身承受載荷時，各構件以強濟弱，可使整個車身殼體達到穩定平衡狀態。如英國利蘭公司生產的皇家虎玉牌、美國通用公司生產的RST-2型、瑞典生產的斯堪尼亞K112型等大客車車身均屬于此類。

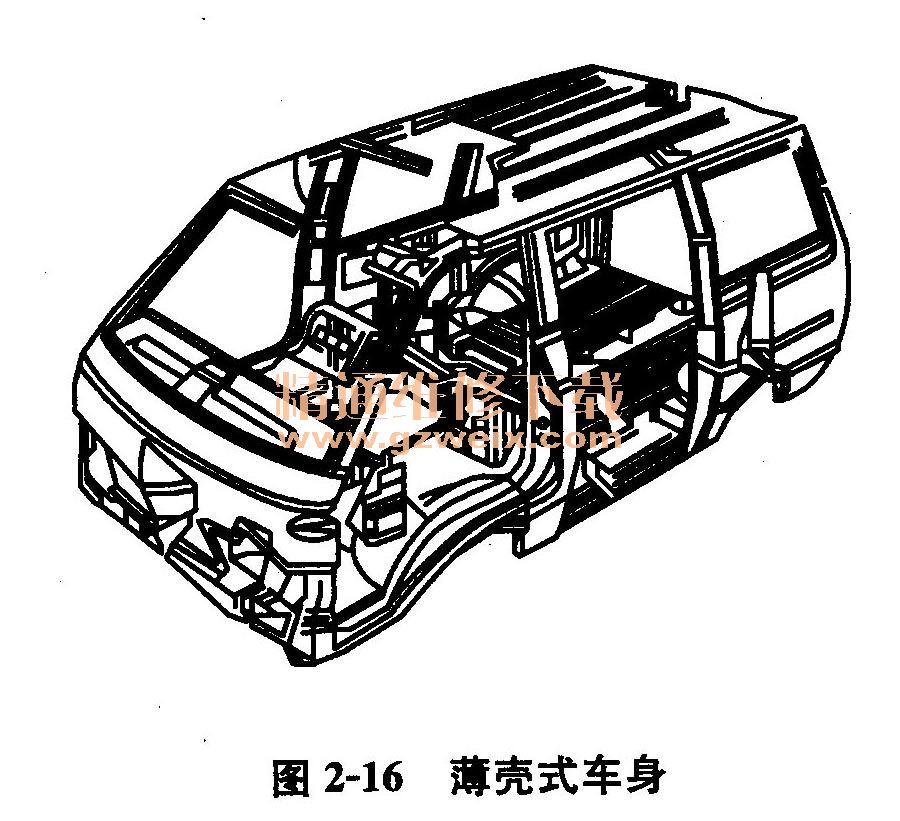

（4）薄殼式車身 薄殼式車身（如圖2-16所示）又稱為應力殼體式車身結構，是飛機機身薄殼結構的移植和運用。它沒有像骨架式車身那樣的獨立骨架，構成車身整體并取代骨架作用的是板塊式構件，結構應力也由這些板式構件承擔，如頂蓋、車底、側板、車身構件等。
薄殼式車身結構具有整體剛度好、材料消耗小、殼體質量輕、工藝性好和生產效率高等許多優點，但其承載能力要受車身整體
尺寸的限制。
薄殼式客車車身的車底用優質鋼板沖壓而成。為確保車底承載能力和裝配發動機及底盤各總成的需要，一般還加焊了加強結構。車內底板同樣覆蓋以隔聲、絕熱、密封為目的的地板裝飾材料。薄殼式車身廣泛應用于旅行客車車身構造。
（5）復合式結構這是一種將薄殼式和骨架式結構的優點融為一體的復合式結構，通常是第二立柱與最末立柱之間為框架結構，前圍和后圍為薄殼結構。
除了以上分類方法和形式外，大客車車身也有按車身材料、發動機布置形式、豪華程度等分類方法。
弄清不同形式車身的特征，有針對性地采取維修工藝，對保證維修質量是極其重要的。
四、載貨車車身結構分類
1．按駕駛室與發動機的相對位置分類

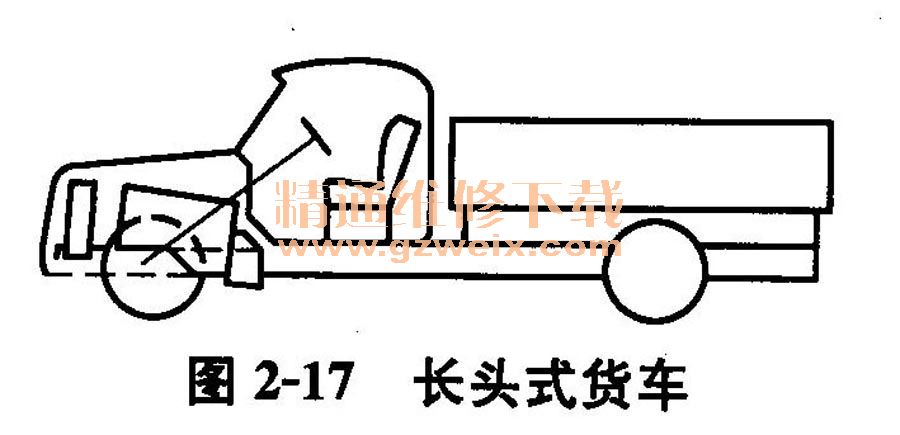

（1）長頭式 長頭式車身的發動機布置在駕駛室之前，單獨有凸出的發動機罩，如圖2-17所示。這種形式車身的發動機維修方便，操縱機構也較簡單，汽車在路況較差的情況下通過性較好。其缺點是軸距和總長相對較大，視野較差。所以長頭式車身多用于中型和重型貨車。
（2）短頭式 短頭式車身是將發動機的一小部分伸入到駕駛室內，如圖2-18所示。汽車的軸距略為縮短，駕駛室內部較擁擠，發動機維修不如長頭式方便，總的特點與長頭式?jīng)]有太大的差異。

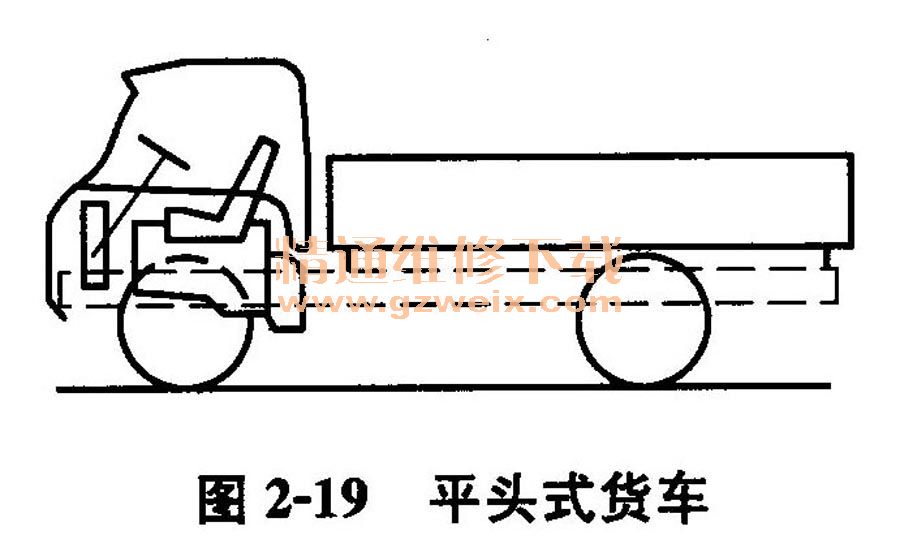

（3）平頭式。這種形式車身的駕駛室布置在發動機之上，如圖2-19所示。汽車的軸距和總長較短，機動性好，視野良好，面積利用系數（載貨面積與總面積之比）高。為了避免駕駛室內夏天比較悶熱等情況發生，駕駛室須加強隔熱、通風、隔振和密封等措施。目前，由于結構的改進使平頭式車身的優點比較顯著，因而它們?cè)诂F(xiàn)代輕型、中型貨車上得到了廣泛的采用。
2．按駕駛室與貨廂的連接關系分類
（1）分體式這是絕大多數貨車車身的形式，駕駛室、貨廂和車架各成一體。駕駛室常以三點支承在車架上，為減少駕駛室振動和車架歪扭變形對駕駛室的影響，其中兩點往往采用彈簧或橡膠襯墊的浮式連接。貨廂大多為前欄板固定、側欄板和后欄板可翻的欄板式貨臺，欄板通常為鋼板沖壓件采用點焊連接組合而成的整體式鋼結構。
（2）連體式這種形式車身的駕駛室與貨廂連為一體，是微型和輕型貨車中的一種結構形式。這類車往往由轎車和小型客車變形而來，其車身一般也是由原形演變而來的薄殼式結構。另有一類由轎車和小型客車變形而來的貨車，車身雖為分體式，但駕駛室和貨廂在造型上還是追求一體化的效果，而且駕駛室和貨廂也都是薄殼式結構。
