第四章 車身碰撞損傷的測量與公
第一節 車身測量的基本原理及方法
    一、車身測A的基本要素
    汽車車身測量是車身修理中不可缺少的一個重要環節，特別是現代轎車采用的承載式車身結構，發動機及底盤各總成都是直接或間接安裝在車身上的。車身損傷如果修理得不徹底、不精確，勢必對汽車使用時的安全性、穩定性、平順性等造成影響。所以，精度是車身修理的首要阿題，而精度的保證又是以對車身準確的測量為基礎的。由此可見，測量是影響車身修理質量的關鍵，在車身修理中占據著極其重要的地位。承載式車身修理中，允許誤差通常不大于士3mm，有時甚至更小。

    1．車身測量的三個階段’
    車身的測量往往貫穿車身修理作業的全過程，一般可分為作業前、作業中和竣工后三個階段。作業前的檢測，旨在判別車身損傷狀態，把握變形程度的大小，為確定修理方案提供可靠依據。修理作業過程中的檢測，有助于對修復過程的質量進行有效的控制。竣工后的檢測，可為驗收和質量評估提供可靠的數據。

    2．車身測量的基本要素
    正確的車身檢測是車身修理的基礎。掌握車身測量的點、線、面三個基本要素，又是高質量完成車身測量任務的關鍵。
    （1）控制點車身測量的控制點，用于檢測車身損傷及變形的程度。
車身設計與制造中設有多個控制點，檢測時可以測量車身上各個控制點之間的尺寸，如果測量值超出規定的極限尺寸，就應對其進行矯正，使之達到技術標準規定的范圍。

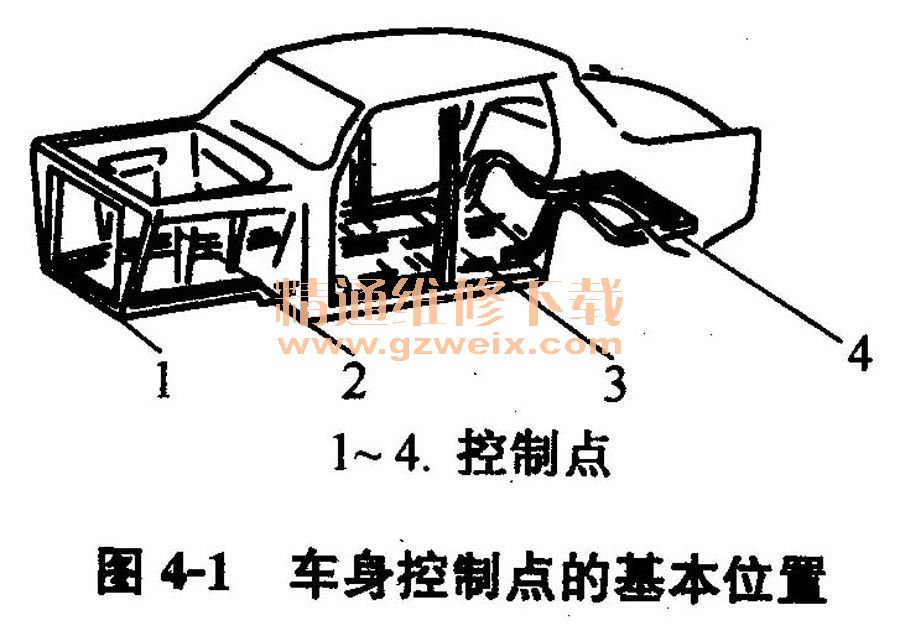

    承載式車身的控制點如圖4-1所示。第一個控制點1通常是在前保險杠或前車身散熱器支撐部位；第二個控制點2在發動機室的中部，相當于前橫梁或前懸架支承點；第三個控制點3在車身中部，相當于后車門框部位；第四個控制點4在車身后橫梁或后懸架支承點。

    對車身進行整體矯正時，可根據上述控制點的分布，將車身分為前、中、后三部分，如圖4-2所示，這種劃分方法主要基于車身殼體的剛度等級和區別損傷程度，分析井利用好各控制點在車身測量基準中的作用和意義。

    由于車身設計和制造是以這些控制點作為組焊和加工的定位基準，這些控制點是在生產工藝上留下來的基準孔，同樣可以作為車身測量時的定位基準。此外，汽車各主要總成在車身上的裝配連接部位，也必須作為控制點來對待。因為這些裝配孔的位置都有嚴格的尺寸要求，這對汽車各項技術性能的發揮有著十分重要的影響。例如：汽車前懸架支承點的位置正確與否，會直接影響到前輪定位角和汽車的軸距尺寸；發動機支承點與車身控制點的相對位置，則會影響到發動機和傳動系統的正確裝配，如有偏差，會造成異響甚至零件損壞。
    實際上，對控制點的測量就是對車身關鍵參數的檢查與控制，并且這些參數又是有據可查的。一些車身測量設備就是根據控制點原則制成的，是目前車身修理中比較實用和流行的測量原則。

    （2）基準面車身設計時，往往是先選定一水平基準面（如圖4-3所示），車身上各對稱平行點所形成的線或面與之平行。車身圖紙上沿高度方向上所標注的尺寸，都是車身各部位與水平基準面間的距離，即基準面是所有高度尺寸的基準。在車身測量與修理中，同樣可以利用基準面作為車身高度尺寸的測量基準。

    在實際測量中，如果遇到要測量部位不便于使用量具直接測量時，可以根據數據傳遞方法，將基準平面上移或下移，這樣不僅有利于測量儀器的使用，而且還可以獲得更加準確的測量結果。
    （3）基準中心線和中心面如圖4-4所示，利用一個假想的具有空間概念的直線和平面，能夠?qū)④嚿硌貙挾确较蚪貫閷ΨQ的兩半，則這一直線和平面即為基準中心線和中心面。車身上各點通常是沿中心面對稱分布的，因此所有寬度方向上的尺寸參數及測量，都是以該中心線或中心面為基準的。

    實際測量中，如果使用中心量規檢查車身損傷，若不同測量斷面上中心量規的中心銷在同一直線或平面上，可以認定車身無橫向變形和損傷。反之，則說明偏移的中心量規所處的車身斷面發生了橫向變形或損傷。

    修理車身變形和損傷時，應在縱向、橫向兩個截面上反復調整和校對，使車身表面各關鍵點（空間坐標）符合技術規定。
    大多數車身都是對稱設計的，但也要注意非對稱部位的存在及其測量要求。選擇帶有補償不對稱性的中心量規，測量時先消除因不對稱零件而造成的數據偏差后，再進行正常的測量。
    （4）零平面承載式車身是一個整體剛性框架，屬于應力殼體式結構，整個車身都參與承載。對于一定載荷，車身會將其分散開來，分別作用于車身各個構件上。

    根據車身應力殼體式結構的變形特點和損傷規律，測量時可以將車身前、中、后三部分和左右對稱部分的界面稱為零平面，如圖4-5所示。零平面的變形可以理解為最小。以車身中間段為例，當車輛發生碰撞事故時，損傷最輕的部位通常是車身中間段的對稱中心，如果依此為基準測量，就可以得到可靠的檢查與測量結果。

    二、車身測量的方法
    1．用參數法與對比法測量
    （1）用參數法測量車身參數法測量是以車身圖紙或技術文件作為依據標準。汽車車身尺寸圖中，一般都注明了車身上特定的測量點。以此數據為標準，對車身的定位尺寸進行測量，可以準確地評估變形及其損傷的程度，是非常可靠也較為常用的方法。

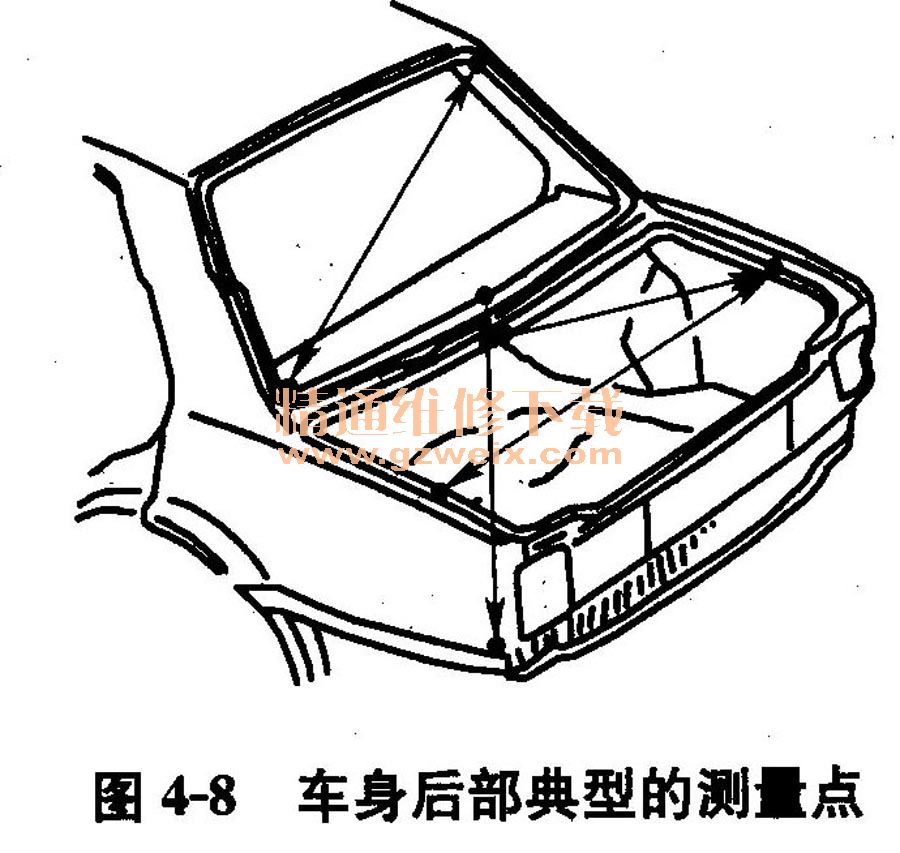

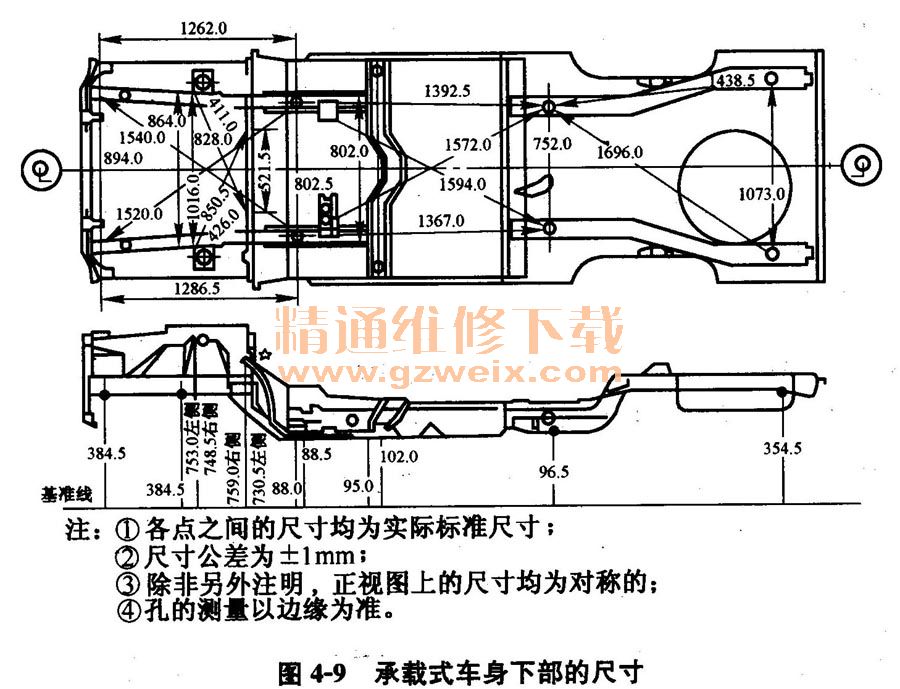

    圖4-6、圖4-7和圖4-8所示為車身前、中、后段典型的測量點，其標準尺寸在車身尺寸圖中都能給出。車身底板的尺寸圖。將所測得的實際車身結構尺寸與標準參數尺寸進行對比，相應各部位的變形與損傷也就判別出來了。

    以圖紙給定尺寸為標準的參數法，在車身測量中，其定向位置要求，用點與點之間的距離來體現，其對稱性要求，以理論軸線（或點）與實際對稱軸（或點）的相對位置來體現。

    （2）用對比法測量車身 對比法測量車身是以相同汽車車身的位置參數作為依據標準。當然，所選擇的車身應完全符合技術文件要求的狀況，必要時還可以通過增加臺數來提高依據標準的精確性。運用對比法時應注意以下兩個問題。

    ①數據的選取。由于對比法需要操作者根據情況量取有關數據，選擇哪些測量點、數據鏈作為車身定位參數的依據標準，是一個值得研究的問題。對此，應遵循以下原則：
    a．利用車身殼體或車架上已有的基準孔，找出所需的定位參數值。
    b．以基礎零件和主要總成在車身上的正確裝配位置為依據。
    c．比照其他同類車型車身圖中的標示方法，來確定參數的測量方案。
    ②誤差的控制。與參數法相比，對比法測量的可靠性較差。這就要求應盡可能將測量誤差限制在最小范圍內，以防止因累計誤差的增加而影響最終的修復質量。在操作時應注意以下幾點：
    a．選擇便于使用的測量工具（如測距尺）。
    b．不能以損傷的基準孔作為測量依據。
    c．參數值最好一次性測得，應盡量避免分段量取。
    如果沒有可供參考的圖紙和車身作為對比標準，也可利用車身構件對稱性的特點，進行對角線比較法和長度比較法的測量，如圖4-10所示。但這種方法僅適于損傷程度不大的變形，并要求將兩者結合起來進行綜合評價才能判明損傷。

    2．使用不同工具和測量方式對車身測量
    車身測量方法根據使用工具和測量方式的不同，可分為測距法、定中規法和坐標法三種。
    （1）用測距法測量車身測距法可以直接獲得定向位置上點與點的距離，是最簡單、實用的一種測量方法。它主要通過測距來體現車身構件之間的位置狀態。
    測距法使用的量具主要是鋼卷尺和桿規（又稱軌道式量規）。鋼卷尺的使用方法簡便易行，但測量精度低、誤差大，僅適用于那些要求不高的場合。對鋼卷尺頭部進行如圖4-11所示的處理后，可以提高測量精度。兩個測量點之間不在同一平面或其間有障礙時，就很難用鋼卷尺測量兩點間的直線距離。使用如圖4-12所示的軌道式桿規，可以根據不同位置，將量腳探入測量點，應用起來非常方便、靈活。

    用鋼卷尺測量孔的中心距時，可從孔的邊緣起測，以便于讀數，如圖4-13a所示。但應注意，當兩孔的直徑相等并且孔本身沒有變形時，才能以孔的邊緣間距代替中心距（如圖4-13b所示）當兩孔的直徑不同時（如圖4-13。所示），中心距應按下式計算：

                          A＝B＋（R－r）
    或
                          A＝C－（R－r）
桿規的量腳為錐形結構，可按圖4-14a所示的方法使用。錐形量腳可自行定位在孔的中心線上，所以測得的數值就是兩孔中心距，即使兩個被測孔的直徑不相等也不受影響。當孔徑較大，量腳不能在孔中自行定位時（如圖4-14b所示），也可以按照前述方法從孔的邊緣處測量。

    （2）用定中規法測量車身車身的許多變形，尤其是綜合性變形，用測距法測量往往體現得不夠直觀。當車身或車架在汽車縱向軸線上的對稱度發生變化時，就很難用測距法對變形作出準確判斷。如果使用定中規法，就可以很好地解決這類測量問題。
    定中規法使用的主要測量工具是中心量規。它可分為桿式和鏈?zhǔn)絻煞N。
    ①桿式中心量規。在使用圖4-15所示的桿式中心量規時，應將量規（通常為3個或4個）懸掛在車架的基準孔上，其方法如圖4-16所示。

    通過檢查中心銷是否處于同一軸線上和量規桿是否互相平行，就可以很容易地判斷出車身是否有彎曲、翹曲或扭曲變形。例如：當中心銷發生左右方向的偏離時（如圖4-17a所示），可以判斷為左右方向上有彎曲；當中心銷發生上下方向的偏離時（如圖4-17b所示），說明車身上下方向有彎曲；當量規桿不平行時（如圖4-17。所示），則說明車身產生了扭曲變形；如果量規一邊高、一邊低（如圖4-17d所示），則可判定車身有側傾變形損傷。另外，擠縮和菱形變形可以通過對基準點距離和對角線長度的測量來進行判定。

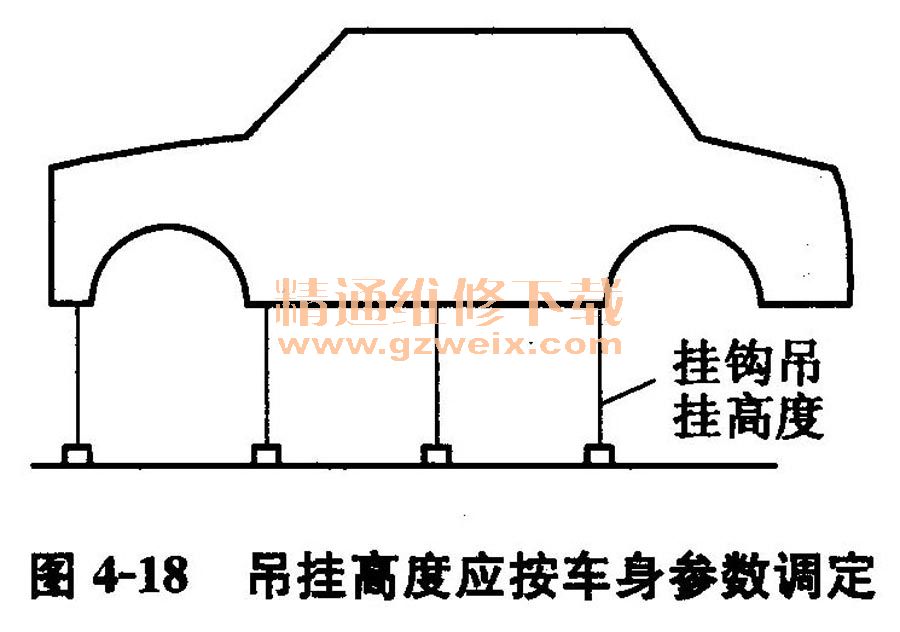

    應當指出，想對垂直方向上的彎曲作精確診斷時，應保證中心量規的掛鉤長度符合要求。如圖4-18所示，當其中一個中心量規的調試確定后，應以參數表中的數據為依據，對其他中心量規掛鉤的長度，按高低差作增減調整，使吊掛高度符合標準要求。

    ②鏈?zhǔn)街行牧恳?guī)。如圖4-19所示，鏈?zhǔn)街行牧恳?guī)一般懸掛在車身殼體的基準孔上，通過檢查中心銷、垂鏈平行尺是否平行，以及中心銷是否對中，就可以十分容易地判斷出車身殼體是否有變形。

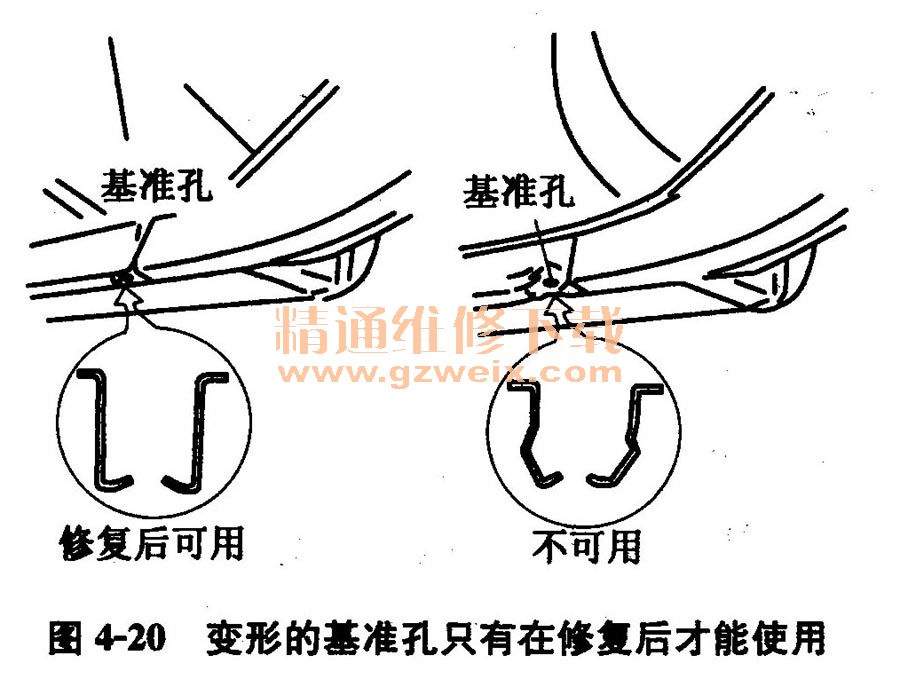

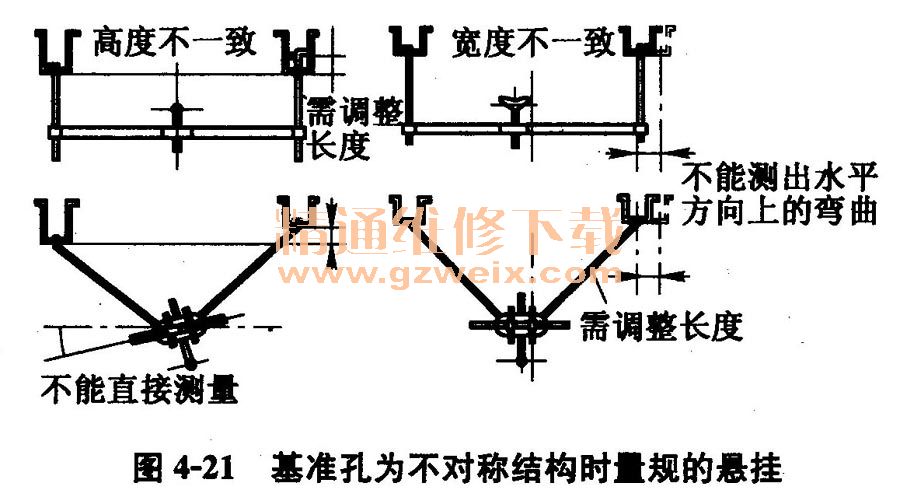

    定中規法測量變形從理論上講是精確的，但如果操作不當則很容易造成判斷失誤。特別是中心量規掛點的選擇，一般以基準孔為掛點的優選對象，并注意檢查基準孔有無變形等（如圖4-20所示）。如圖4-21所示，當左右基準孔的高度不一致或為非對稱結構時，一定要通過調整中心銷的位置或掛鉤（掛鏈）的長度加以補償，其調整值應以車身尺寸圖中提供的數據為準。

    （3）用坐標法測量車身坐標法適用于對車身殼體表面的測量，尤其是像轎車那樣的多曲面外形，如使用圖4-22所示的通用橋式測量架，就可以比較容易地實現這方面的測量。

    橋式測量架由導軌、移動式測量柱、測量桿和測量針等組成。測量過程中，可以根據需要調整其與車身的相對位置。當測量針接觸到車身表面時，就能夠直接從導軌、立柱、測桿及測量針上讀出所對應的測量值。
    利用圖4-23所示的專用激光測量臺，也可對車身各部尺寸進行較為精確的測量。測量時光源發出的激光束，經多次透射和反射后，最終可將光點投射在各塑料標尺上，指示值即為相應的車身尺寸。測量臺上的尺寸測量架還可檢測出車身整體方面存在的變形。這種專用激光測量臺可以和拉拔矯正裝置配套，真正實現車身修理過程中對修復尺寸的監控。

    坐標法的測量原理并不復雜，它利用車身構件的對稱性原則，用測量架采集被測點在X、Y、Z三個方向的數據。同時，如圖4-24所示，通過用一組平行于XOZ平面的平行平面a，截取被測件平面9，交線即為所在面的曲線。同理，也可用平行于YOZ平面的一組平行面β1. β2來測得等距X間隔的各截面曲線。將兩組測得的曲線組合，即可獲得該構件曲面形坐標參數，圓滑連接，即可形成該構件表面形線的實樣測繪圖。對測量結果進行對比、分析，車身構件的外觀形態也就大體勾畫出來了。
