2．使用方法

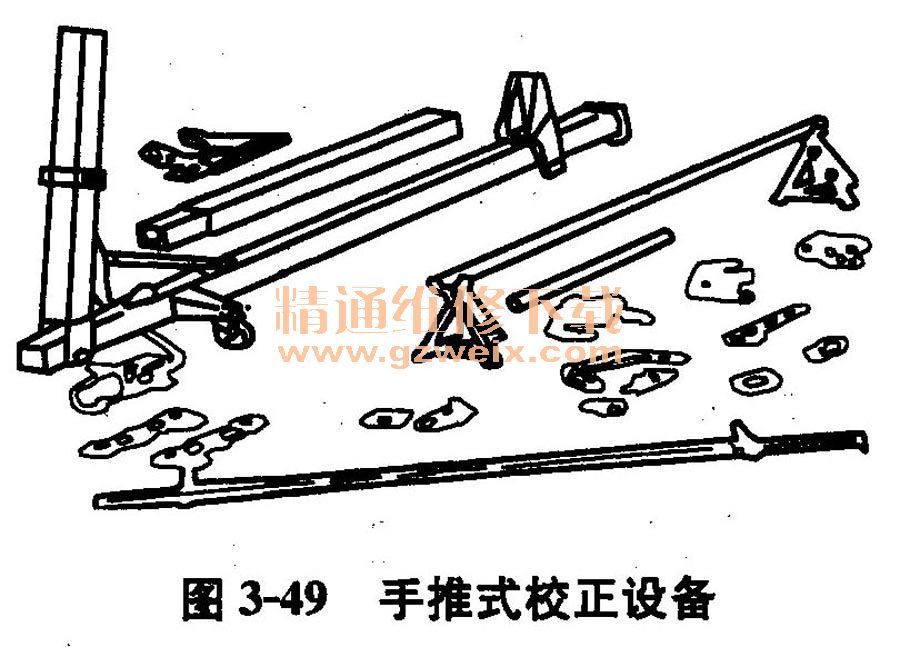

使用手推式校正設備進行校正工作時，將設備推入受撞損的車輛下面，而車輛的車架或底盤上的車梁可作為拉出或推出作業時施力的支點。如圖3-50所示，將手推式校正設備移入前部受撞凹損的車輛下，用鏈條將液壓千斤頂所頂舉的撐桿與車底下的鋼管系住，而后利用千斤頂?shù)捻斉e將受損部位拉出。
3．使用舉例
①圖3-51所示為車架大梁彎陷的校正方法。校正設備的主梁應置于車身底下，同時使用鏈條將其與車架系緊，液壓千斤頂A放在主梁與車架之間，并位于彎陷的中心部位。當千斤頂A頂起時，手推式校正設備上的千斤頂B也同時頂起，梁桿就被頂舉起而拉動車架前端向前。

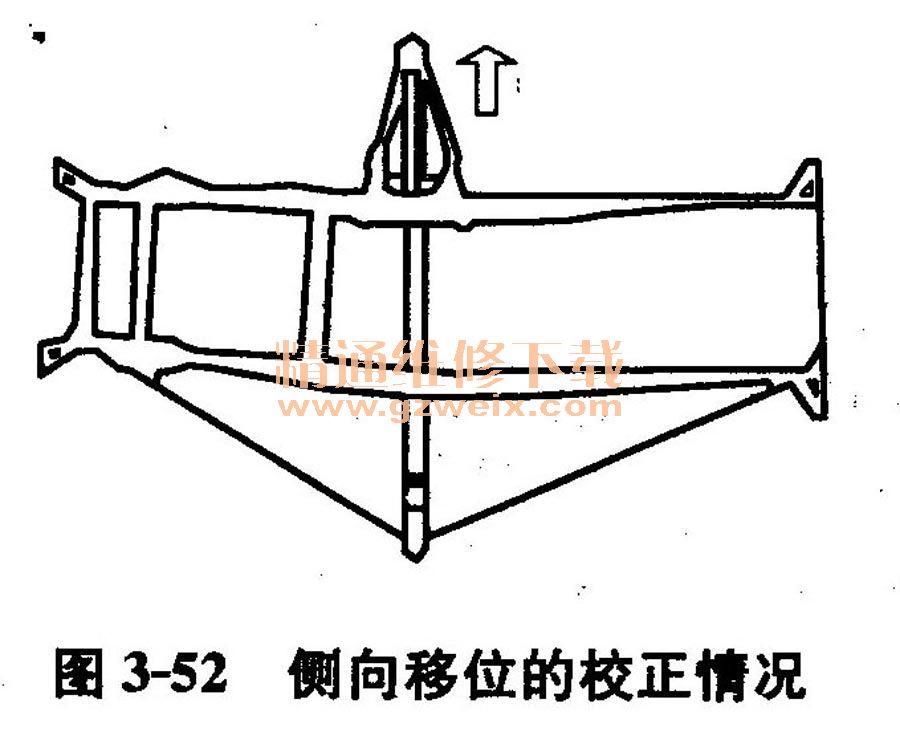

②圖3-52所示為側向移位的校正方法，移位損傷是車輛側面受撞所致。按圖示的方法將設備上的撐桿與車架系緊，它是校正中央移動損傷時必需的系緊方法。
六、手提式校正設備
（1）用途手提式校正設備可用來校正金屬板，但不能用來校正粗重的車架大梁。

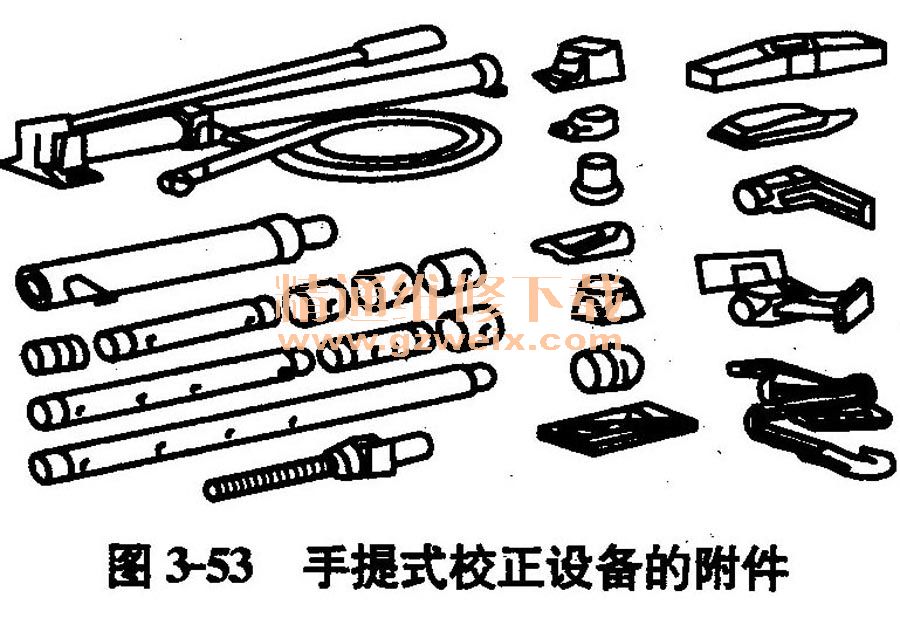

（2）使用方法手提式校正設備可推、可拉，使用時必須配備一些什袋塊特殊的掛鉤、夾框及其他附件等，可對任何損壞的金屬板進行校正。圖3-53所示為手提式校正設備（車身液壓頂伸器）的附件。
（3）舉例圖3-54所示為使用手提式校正設備校正車身變形的范例。圖3-54a所示為校正車門框變形時壓出作業的情況，要注意其受力部位的形狀并裝配以適當?shù)母郊垣@得圓滿的作業效果。圖3-54b所示為兩側推擴的作業情況。
七、地錨式車身固定設備
（1）用途地錨式車身固定設備是利用地錨固定車身的底板縱梁和車架來校正車身，如圖3-55所示。這種方式可以防止因校正而造成二次損傷，拉伸力的方向與大小也比較容易控制。
（2）固定方式地錨與地面的固定方式有兩種：一種是與地面位置相對固定的埋入式地錨；另一種是能與地面位置相對移動的滑動式地錨。前者施工簡便、易行，但靈活性較差；后者雖然施工復雜些，但車身固定點的可選范圍較大，靈活性好。

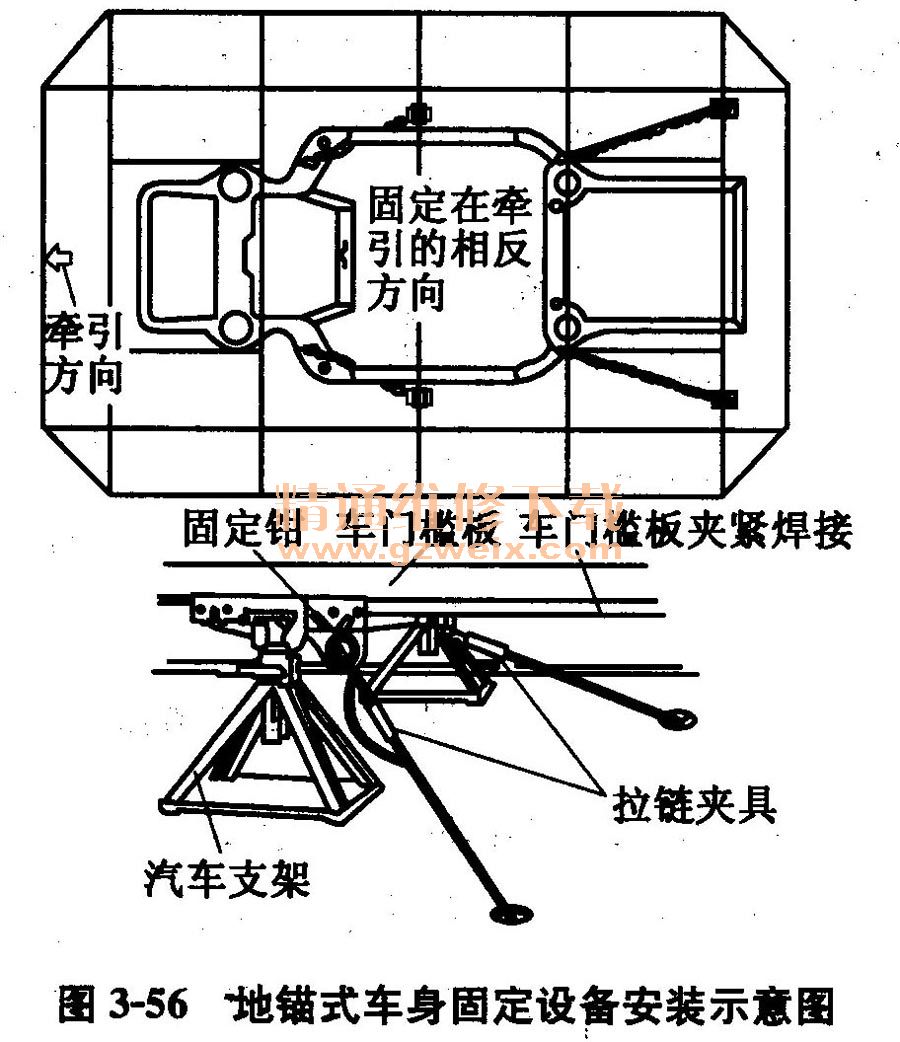

（3）使用方法地錨式車身固定設備使用時，用車身固定器來夾持車身某一部位，且其底座又能用螺栓固定在地板導軌上，使整個車身處于固定位置，其安裝示意如圖3-56所示。
安裝時先用千斤頂將車身支起使輪胎脫離地面，然后在車身特定的位置安裝固定支架并將此處夾緊；再將支架底部移動到底架系統適當位置，初步安放地腳螺栓；最后在車身的四個支點均已夾緊且高度調節合適之后，將所有地腳螺栓擰緊。這樣，整個車身就被固定夾持住了。汽車固定好后，就可以沿任意方向、繞車身360°進行牽拉。
應用這種方式固定車身時，應注意分力對校正作業的影響。由于固定點與地面存在著高度差，所以在進行水平方向的校正時，拉鏈?zhǔn)芰髮a(chǎn)生一個向下垂直分力。拉鏈與地面的夾角越大（拉鏈短），則垂直分力也越大；反之，拉鏈與地面的夾角越小（拉鏈長），則垂直分力變小。因此，除非是較小的車身變形，否則都要拆除汽車底盤的懸架裝置，改用可靠的剛性支撐。
八、臺架式車身校正裝里
（1）用途臺架式車身校正裝置可以同時進行任意方向的校正作業，能有效地使變形及其關聯損傷一并得到校正。臺架式車身校正裝置不僅可以方便地固定車身，還可以進行激光測量。作業前的檢測、校正過程中參數的校核、竣工驗收的質量評價等測量工作，都可以在臺架上依次完成。校正與定位都是在同一臺架上進行的，故操作過程中一般不會發生位移誤差。
（2）使用方法非承載式車身汽車可以通過用適當?shù)腻^鉤掛到車架縱梁的固定孔里或錨固到車架橫梁接合處和交叉處來固定汽車。車身兩側都應該具有對稱的錨鉤。
對于承載式車身的車輛的典型連接與固定方式是：在車門檻板上，采用四個車身固定夾具，夾具的下部與臺架橫梁固定，上端則通過夾板、螺栓與車身門檻下邊緣牢固地連接在一起。為了適應不同的車身寬度，一般固定架還可以沿車身的寬度方向水平滑動。如果車身的寬度與臺架的差距較大，也可以借助貫通的中間軸和拉臂將車身固定在臺架上。承載式車身上必須有至少四個錨固點，每個錨固點有一個夾具。根據不同的車身結構的需要可增加錨固點。
九、液壓校正設備
（1）用途液壓校正系統可以對固定好的車身進行拉伸，推壓、擴張等校正工作。

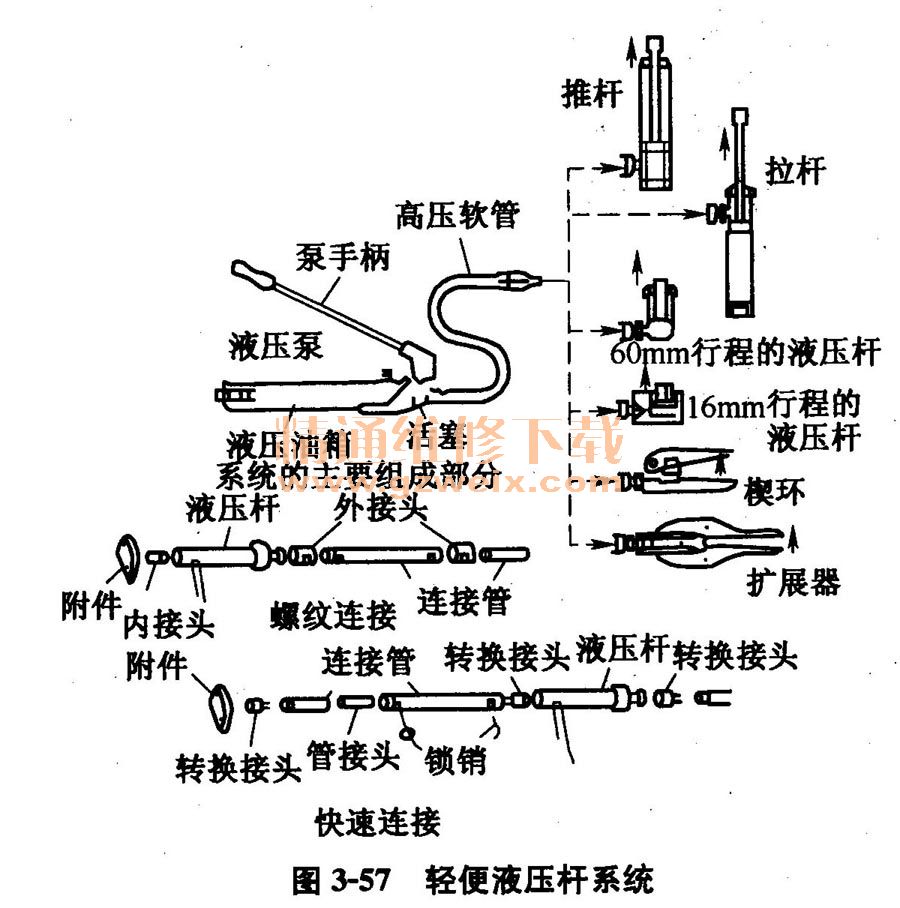

（2）使用舉例圖3-57所示的是一種輕便液壓桿系統，它利用手搖液壓泵提供壓力能，通過液壓驅動各種用途的液壓缸，實現推、拉、頂、擴等動作。在液桿兩端裝上適當?shù)亩祟^，可以滿足車身內部?jī)牲c(diǎn)間校正尺寸的需要。用于推壓福展寬、夾緊、拉拔、延伸各種情形的端頭形狀是不相同的。
（3）常用的單一牽拉裝置使用方法圖3-58所示是幾種最常用的單一牽拉裝置示意情況，可根據實際情況靈活運用。
圖3-58a所示為液壓缸安置在與地面近似成45°角的位置，并且與固定點的高度相同，就形成一個垂直向外的拉力。
圖3-58b所示使液壓缸低于固定點并且接近地面就形成向下和向外的拉力裝置。
需要汽車車架前端的向下拉力可以用鏈條把車架向下拉向基座，如圖3-58c所示，并且應用千斤頂在前框架上向上施加推力而制成的。
對于在發動機罩上的水平拉力裝置，是在液壓缸上安裝足夠長的加長桿，并置于如圖3-58d所示的角度，使鏈條頭和發動機罩固定點在同一高度而制成。
向下和稍微向前的拉力是由一個牢固的，并且可施加拉力的橋形鏈條形成，如圖3-58e所示。
當液壓缸安裝上足夠長的加長桿并置于如圖3-58f所示的垂直位置時，一個向上和稍微向外的拉力就可以使用了。
液壓缸和加長桿組合，按圖3-58g所示定位和鎖止，并且鏈條連接在車頂上，就形成一個在修理車頂時的有效的水平拉力。
在車頂?shù)娜魏挝恢茫枰粋�(gè)向上和向外的拉力裝置，是由一根較長的鏈條和安裝加長桿的液壓缸組成，它的高度比車頂部分的固定點要高出很多，如圖3-58h所示。
（4）鏈條的使用注意事項當利用鏈條對車身進行校正過程中，必須特別注意下列事項：
①不可使鏈條繞過尖角拖拉，以免使鏈條開裂而斷開。
②絕對不可以在鏈條上用氣焊火焰加熱，高溫會破壞鏈條原來的熱處理特性，嚴重的情況將會使其強度減弱。
③不可用螺栓將鏈條互相鎖在一起，因?yàn)槁菟ǖ膹?qiáng)度通常很難承受這些拉力。
④鏈條斷裂時，斷裂端會飛彈起，很容易引起傷害。為安全起見，需要在鏈條上包覆一層帆布或其他厚布料，這就可以抑制鏈條的抽擊力，減小損傷。
⑤在車身校正系統工作時，一定要將鏈條和固定支柱系牢，因?yàn)橹灰湕l和車輛間的系點上受力，必定會在固定支柱上產生同樣大的反作用力。
⑥將鏈條鉤掛在固定支柱上時，注意固定支柱、液壓缸腳以及車輛系接處要在拉力的方向上成一直線。
⑦使用雙頭掛鉤鏈條時，應鉤緊鏈條松弛的部分。
⑧當拖拉的鏈條要系在車架上時，在鏈條繞著車梁之間應墊一些短的角鐵，以防止受力時損傷車架。
⑨使用手推式校正設備時，固定鏈條和拖拉鏈條必須系在相同樞點的梁臂上，以防止校正設備在拖拉時翻倒。
