·上一文章：海爾KFR-50LWBPF型柜式變頻空調(diào)器接通電源時室外機(jī)就工作
·下一文章：大眾捷達(dá)怠速不穩(wěn)、排氣管冒黑煙
膠粘劑的種類有天然粘合劑、熱固性樹脂膠粘劑、熱塑性樹脂膠粘劑、橡膠類膠粘劑及混合型膠粘劑等300多種。使用時，首先要根據(jù)被粘材料的種類、性質(zhì)、使用條件及工藝要求等綜合因素考慮，來確定不同類型的膠粘劑。目前汽車上常用的膠粘劑有環(huán)氧樹脂膠、酚醛樹脂膠、氧化銅膠、合成橡膠等膠粘劑。
（1）環(huán)氧樹脂 環(huán)氧樹脂膠是以環(huán)氧樹脂為主，加入固化劑、增塑劑、填料及稀釋劑等配制而成的。其粘力強(qiáng)，固化收縮小，耐腐蝕、耐油、電絕緣性能好，使用方便。缺點(diǎn)是性脆，韌性差。
環(huán)氧樹脂的應(yīng)用范圍較廣、對汽車而言，最適宜粘接離合器摩擦片、制動蹄摩擦片等，此外還常用于修補(bǔ)氣缸體、缸蓋、變速器殼、蓄電池等受力不大的部位。酚醛樹脂膠具有較高的粘接強(qiáng)度，耐熱好（能在150℃的溫度下長期工作）。主要缺點(diǎn)是脆性大，不耐沖擊，低溫流動性小。酚醛樹脂常用于鋁合金、鋼、玻璃鋼及橡膠的粘接。汽車上常用于制動蹄摩擦片和離合器摩擦片的粘接。
（2）氧化銅 氧化銅膠是一種無機(jī)粘結(jié)劑，其優(yōu)點(diǎn)是耐高溫，能經(jīng)受600℃以上的溫度，且粘接工藝簡單，使用方便。其缺點(diǎn)是粘接脆性大，不耐沖擊，故多采用槽接或套接。
（3）合成橡膠 合成橡膠粘合劑是由橡膠溶解在溶劑中配制而成，它能在室溫下固化，具有良好的耐老化、耐燃油和潤滑油性能，并與金屬有一定的粘接力。一般可在－60℃～130℃范圍連續(xù)使用，富有柔韌性，適用于粘接受彎曲應(yīng)力的零件、油箱襯里、齒輪箱及門窗的密封等。
MY-150厭氧膠 Y-150厭氧膠是一種專用于密封、防漏防松動的膠粘劑。具有使用方便、可室溫固化、不含有機(jī)溶劑、浸潤性好、毒性小等特點(diǎn)。適用于不經(jīng)常拆卸螺母的緊固防松，螺紋連接接頭及平面凸緣接合面的耐壓、密封、防漏與緊固件的防松。可以省去密封墊；還可用于軸承內(nèi)外環(huán)的固定及填充堵塞漏隙和裂。
（5）J-19膠粘劑 J-19膠粘劑具有粘接強(qiáng)度高、韌性好、耐熱、粘接工藝簡單等特點(diǎn)。它對金屬和一般非金屬材料都有較高的粘結(jié)強(qiáng)度，適用于受力較大的機(jī)件的粘結(jié)修復(fù)，如刀具的硬質(zhì)合金和刀體粘接、底盤橫梁、箱體等。
近來還常用組合膠粘技術(shù)，即將兩種以上粘合劑組合混用，可獲得更優(yōu)異的粘接質(zhì)量。
二、膠粘接技術(shù)
粘接技術(shù)有如下特點(diǎn)：粘接技術(shù)是一項(xiàng)新工藝、新技術(shù)，它能部分代替焊接、鉚接和螺紋連接，將各種金屬和非金屬構(gòu)件牢固地連接在一起，且可達(dá)到較高的強(qiáng)度要求，并具工藝、設(shè)備簡單，操作方便，成本低廉，適用范圍廣，密封防腐性能好，耐疲勞強(qiáng)度高等優(yōu)點(diǎn)。
粘接技術(shù)的不足之處是：粘接層的抗剝離強(qiáng)度，不均勻扯離強(qiáng)度和抗沖擊強(qiáng)度較低，一般膠粘劑耐熱性不高（一般15℃，最高300℃），耐老化性能差，而且缺乏無損檢驗(yàn)粘接品質(zhì)的方法。
三、粘接方法
（1）常用粘接方法
①熱熔粘接法。利用加熱使粘接面熔融，然后疊合加壓，冷卻凝固達(dá)到粘接的目的。適用于熱塑性塑料之間的粘接，大多數(shù)熱塑性塑料在加熱至150℃～230℃可粘接。
②溶劑粘接法非結(jié)晶性無定形的熱塑性塑料，接頭加單純?nèi)軇┗蚝芰系娜芤海贡砻嫒廴谶_(dá)到粘接目的。
③膠粘劑粘接法將兩個物體的接頭或零件的裂紋用膠粘劑進(jìn)行粘接，達(dá)到所需的強(qiáng)度。各種類型的膠粘劑可對相應(yīng)的金屬與金屬、金屬與非金屬、非金屬與非金屬進(jìn)行粘接。
（2）粘接接頭設(shè)計(jì)的基本原則
①保證在粘接面上應(yīng)力分布均勻。
②具有最大的粘接面積，提高接頭的承載能力。
③將應(yīng)力減少到最低程度，盡可能使接頭膠層承受拉力、壓力和剪力，避免承受剝離力和不均勻扯離力。次為槽接或斜接。

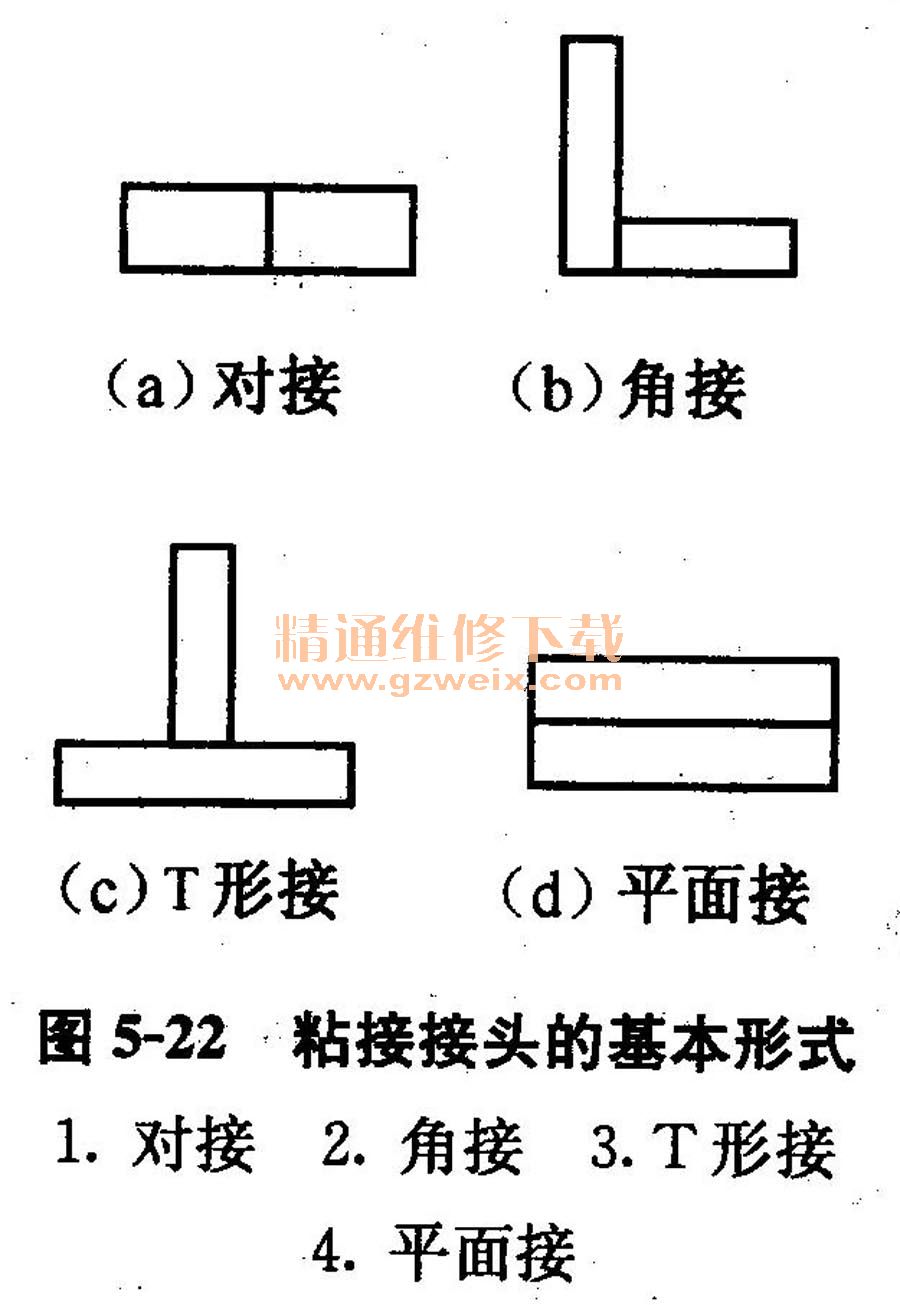

（3）粘接接頭的設(shè)計(jì)形式及特點(diǎn)任何粘接接頭不論多么復(fù)雜，都可以簡化為四種基本形式，如圖5-22所示。

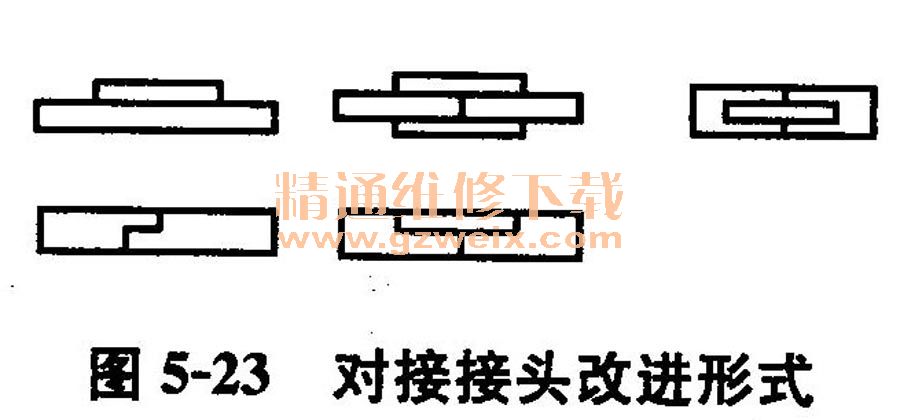

①對接接頭。它的粘接面積小，除拉力外任何方向的都容易形成不均勻扯離力而造成應(yīng)力集中，所以粘接強(qiáng)度低，一般不采用。對接接頭可采用改進(jìn)形式，如圖5-23所示。
②角接接頭。它的粘接面積小，并且所受的力是不均勻扯離力，所以粘接強(qiáng)度很低，應(yīng)避免采用。必須采用時應(yīng)采取一些組合的補(bǔ)救措施，如圖5-24所示。
（3）T形接頭。它的粘接強(qiáng)度更低，洲般不允許采用，如果改變其接頭形式，采用支撐接頭或插入接頭，效果較好，如圖5-25所示。

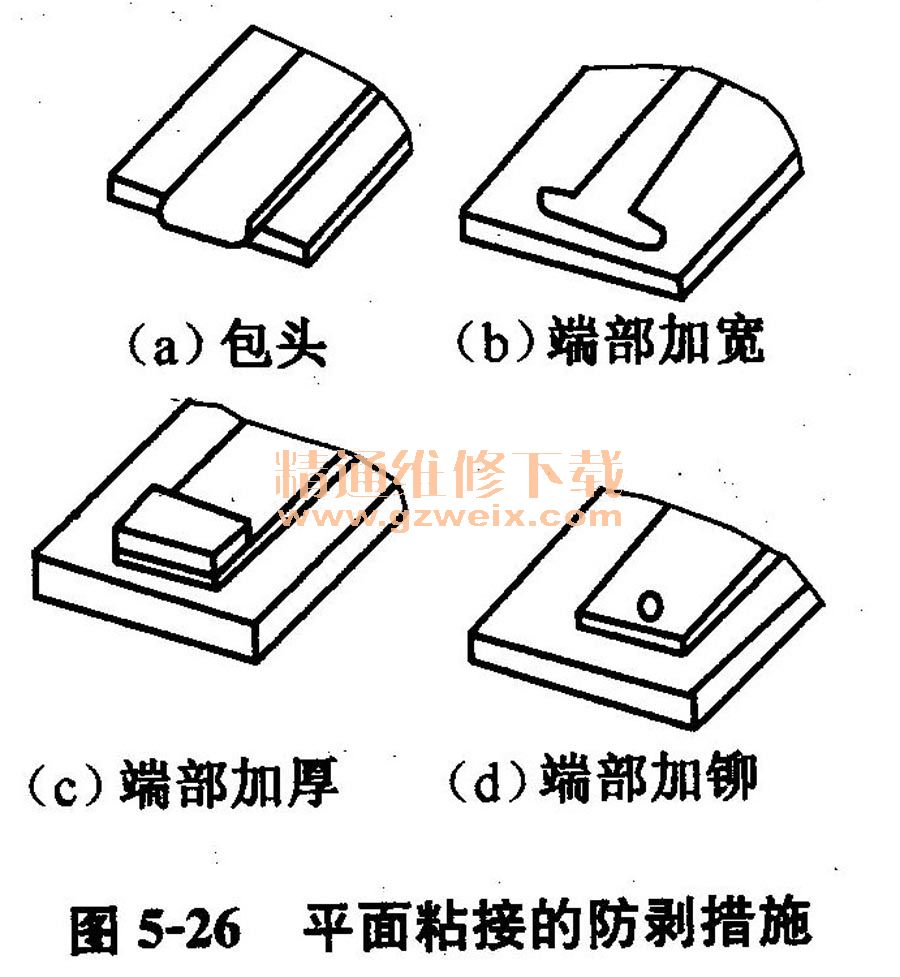

④平面粘接。它的粘接面積大，粘接強(qiáng)度高，當(dāng)柔性材料和剛性材料之間粘接時，應(yīng)在粘接的邊緣采取防止剝離破壞的措施，如圖5-26所示。
（4）膠粘劑的選擇
①根據(jù)被粘材料化學(xué)性質(zhì)選擇膠粘劑。
a．粘接極性材料（包括鋼、鋁、欽、鎂、陶瓷等）；應(yīng)選擇極性強(qiáng)的膠粘劑，如環(huán)氧樹脂膠、聚氨脂膠、酚醛樹脂膠、丙烯酸醋膠、無機(jī)膠等。
b．粘接弱極性和非極性材料（包括石蠟、瀝青、聚乙烯、聚丙烯、聚苯乙烯、ABS等），應(yīng)選擇丙烯酸醋膠、不飽和聚脂膠，或用能溶解被粘材料的溶劑，如三氯甲烷、二氯乙烷等。
②根據(jù)被粘材料物理性質(zhì)選擇膠粘劑。
a．粘接脆性和剛性材料（如陶瓷、玻璃、水泥和石料等），應(yīng)選用強(qiáng)度高、硬度大和不易變形的熱固性樹脂膠粘劑，如環(huán)氧樹脂膠、酚醛樹脂膠和不飽和聚脂膠。
b．粘接彈性和韌性材料（如橡膠、皮革、塑料薄膜等），應(yīng)選擇彈性好，有一定韌性的膠粘劑，如氯丁膠、聚氨醋膠等。
c．粘接多孔性材料（如泡沫塑料、海綿、織物等），應(yīng)選擇赫度較大的膠粘劑；如環(huán)氧樹脂膠、聚氨醋膠、聚醋酸乙烯膠、橡膠型膠粘劑等。
③根據(jù)被粘件使用條件選擇膠粘劑。
a．被粘件受剝離力、不均勻扯離力作用時，可選用韌性好的膠，如橡膠膠粘劑、聚氨醋膠等。
b．在受均勻扯離力、剪切力作用時，可選用比較硬、脆的膠，如環(huán)氧樹脂膠、丙烯酸醋膠等。
c．被粘件要求耐水性好的膠，有環(huán)氧樹脂膠、聚氨醋膠等；耐油性好的膠，有睛酚醛膠、環(huán)氧樹脂膠等。
d．根據(jù)被粘件的使用溫度，選用不同的膠，如環(huán)氧樹脂膠適宜在120℃以下使用；橡膠膠粘劑適宜在80℃以下使用；有機(jī)硅膠適宜在200℃以下使用；無機(jī)膠適宜在500℃以下或高達(dá)1000℃以上使用。
④根據(jù)不同的工藝方法選擇膠粘劑灌注用的膠粘劑通常選用無溶劑、低黏度膠；密封用的常選用膏狀、糊狀或膩?zhàn)訝钅z粘劑。
（5）密封膠粘劑的選用密封膠粘劑的品種很多，可按其使用條件和使用部位作如下選擇。
①干性附著型密封膠粘劑主要用于不經(jīng)常拆卸的部位，不宜在經(jīng)常承受振動和沖擊的連接部位使用。
②干性剝離型密封膠粘劑由于其溶劑摔發(fā)后能形成柔軟而具有彈性的膠膜，適用于承受振動或間隙較大的連接部位，但不適用于大型連接面和流水線裝配。
③不干性粘接型密封膠粘劑可用于經(jīng)常拆卸。檢修的連接部位，形成的膜長期不干，并保持私性，耐振動和沖擊，適用于大型連接面和流水線裝配作業(yè)，更適用于設(shè)備的應(yīng)急檢修。
④半干性薪彈型密封膠粘劑干燥后具有粘合性和彈性，受熱后a度不會降低；復(fù)原能力適中，密封涂層較為理想，可單獨(dú)使用或用于間隙大的接合面。此類密封膠粘劑介于干性及不干性之間，兼有二者的優(yōu)點(diǎn)，較為常用。

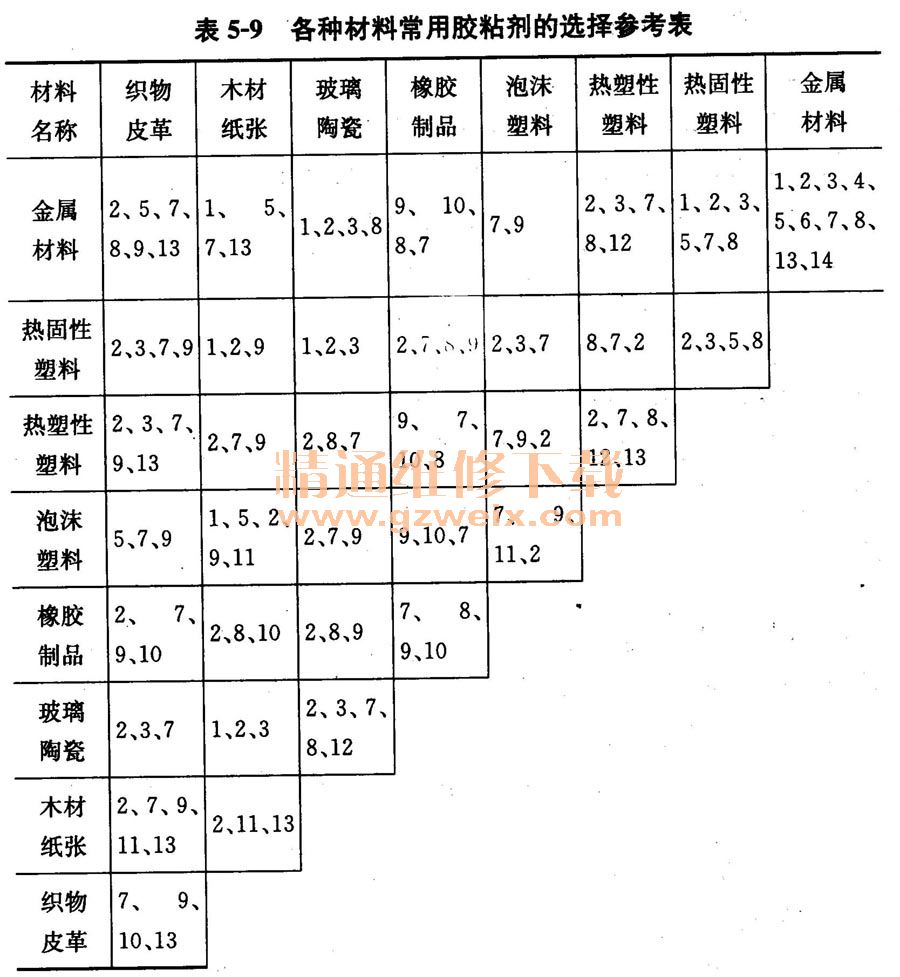

各種材料常用膠粘劑的選擇參考方案見表5-9。
（6）影響粘接品質(zhì)的因素
①膠粘劑本身含有不同雜質(zhì)；超過貯存期或保管不當(dāng)；配制時攪拌不均勻。
②被粘材料表面處理品質(zhì)較差，造成膠粘劑層厚薄不均。
③粘接工藝中壓力、溫度、時間不符合要求。
上一頁 [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] 下一頁
